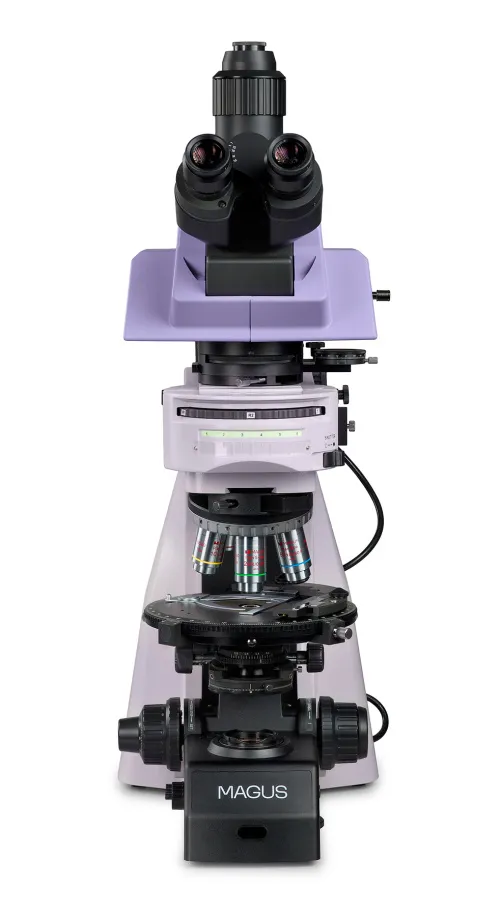

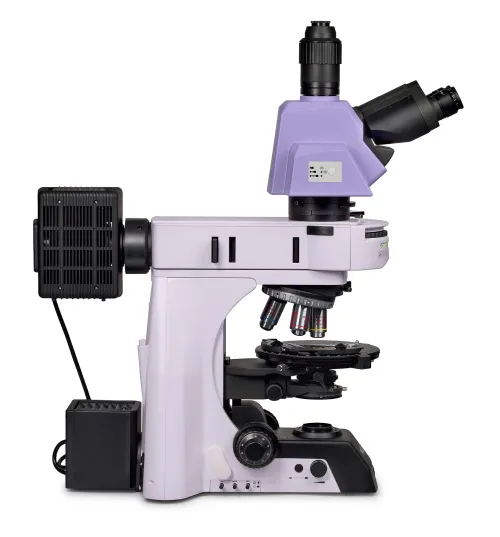

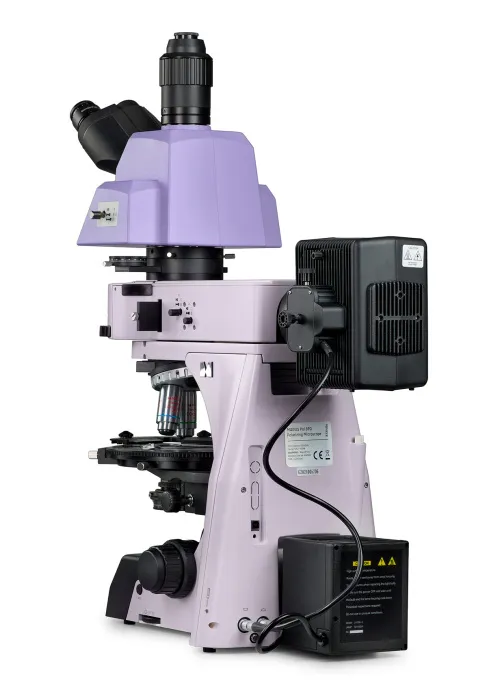

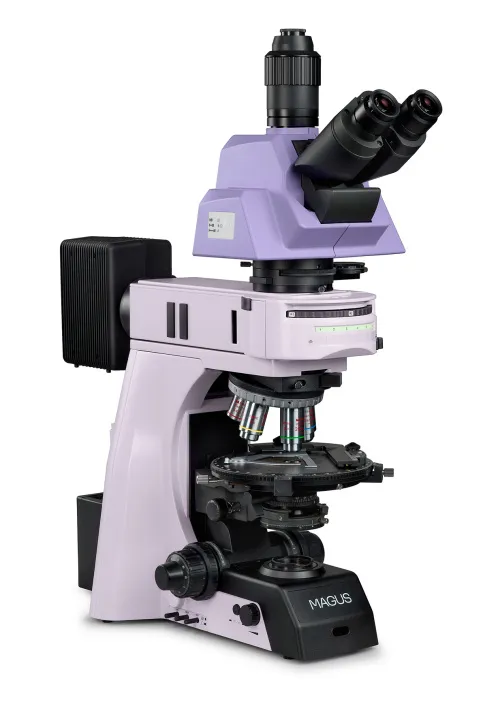

Microscopio polarizador MAGUS Pol 890
Ampliación: 50–500x. Cabezal trinocular, objetivos plano semiapocromáticos y plano apocromáticos. Luz transmitida y reflejada, fuentes de luz: bombillas halógenas de 100 W, iluminación Köhler con luz reflejada y transmitida. Lente de Bertrand y compensadores
ID de producto | 83486 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555019529 |
Tamaño de paquete (LxAn.xAl.) | 72x76x53 cm |
Peso del envío | 31 kg |
Microscopio para investigación científica e inspección industrial.
Diseñado para estudiar objetos con luz polarizada y natural. La instalación de componentes opcionales permitirá utilizar los métodos de campo oscuro y contraste de fases en luz transmitida, así como campo oscuro, contraste de interferencia diferencial y fluorescencia en luz reflejada.
Con luz transmitida, puede estudiar muestras geológicas, así como muestras biológicas y poliméricas anisótropas en secciones delgadas.
Con luz reflejada, puede examinar secciones pulidas con un lado pulido. El grosor de las secciones pulidas es arbitrario, normalmente de 5 a 10 mm. El microscopio le permite examinar objetos opacos de hasta 30 mm de espesor.
Un microscopio polarizador utiliza la birrefringencia de las muestras anisotrópicas para obtener una imagen. La luz polarizada plana, al atravesar una muestra anisotrópica, se divide en dos rayos y cambia el plano de polarización. El analizador lleva las oscilaciones de los rayos a un único plano, que es donde interfieren. La imagen brillante y de alto contraste cambia de color cuando la platina gira.
Los objetivos plano semiapocromáticos planos y plano apocromáticos del microscopio están libres de tensiones internas. El tubo intermedio contiene el analizador y la lente de Bertrand y tiene una ranura para instalar compensadores.
Este microscopio se utiliza en cristalografía, petrografía, mineralogía, medicina forense y otros campos de la ciencia.

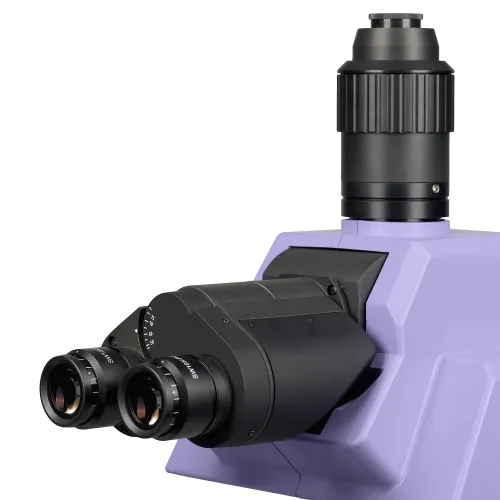

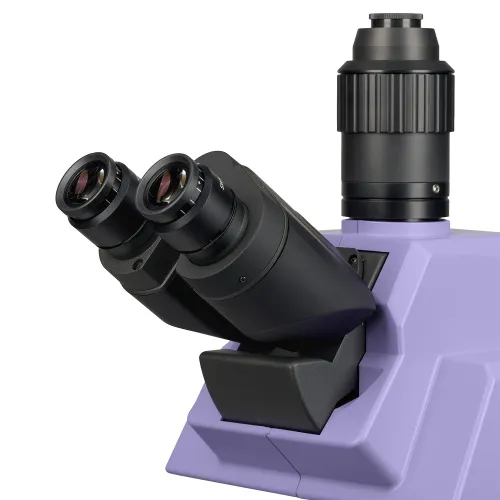

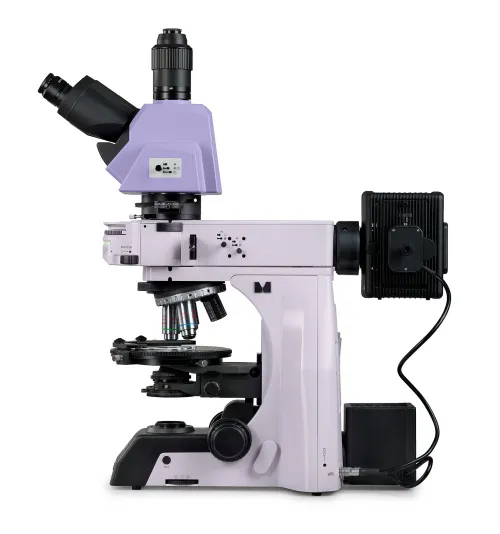

Cabezal del microscopio

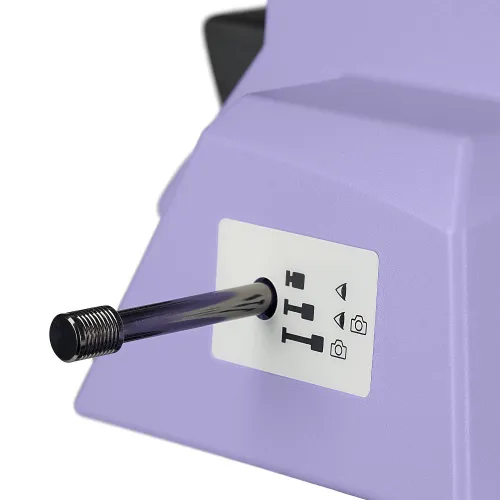

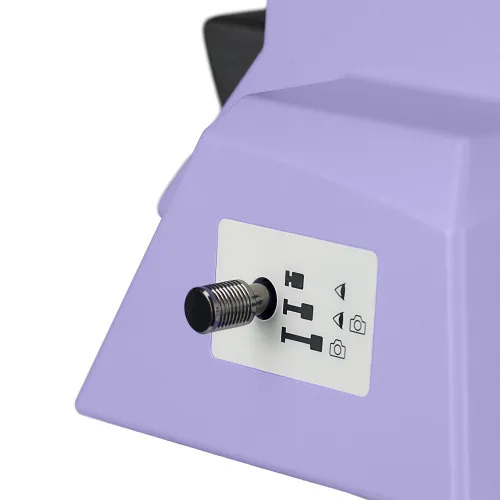

Cabezal trinocular con óptica corregida al infinito. El usuario selecciona el ángulo de inclinación más cómodo del cabezal del microscopio en un rango de 0° a 35°. La cámara digital se instala en el tubo trinocular. El haz se divide en 0/100, 100/0 u 80/20.
El kit de base incluye oculares de 10x/22 mm con ajuste de las dioptrías y una larga distancia de acomodación ocular para trabajar con gafas.

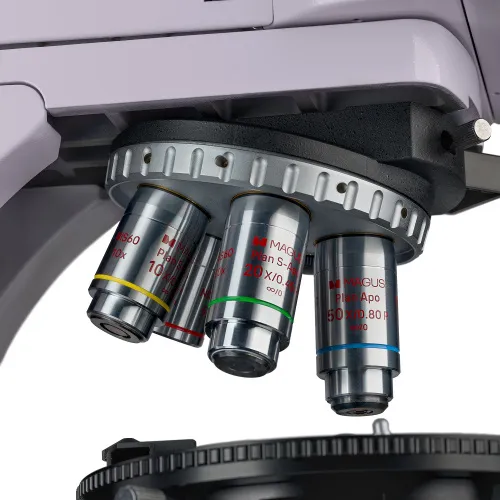

Revólver giratorio
Revólver giratorio de cinco objetivos. El revólver tiene una posición libre para centrar la fuente de luz. El usuario también puede instalar un objetivo adicional en la ranura libre del revólver, lo que le permitirá obtener un aumento adicional.
El diseño del revólver giratorio («hacia el interior») libera espacio en la parte delantera de la platina, por lo que el usuario puede ver el objetivo insertado en la trayectoria óptica. Las posiciones del revólver giratorio están centradas para alinear el eje óptico del objetivo y el microscopio.
Objetivos
Los objetivos semiapocromáticos y apocromáticos de plano infinito están diseñados específicamente para observaciones con luz polarizada: la óptica sin deformaciones garantiza que la birrefringencia proceda de la muestra y no de los elementos ópticos. Proporcionan una mejor corrección de la aberración cromática y esférica en comparación con los objetivos acromáticos planos.
Los objetivos 5x y 10x están diseñados para trabajar con o sin cubreobjetos, los objetivos 20x y 50x están diseñados para trabajar sin cubreobjetos. La distancia parafocal es de 60 mm.

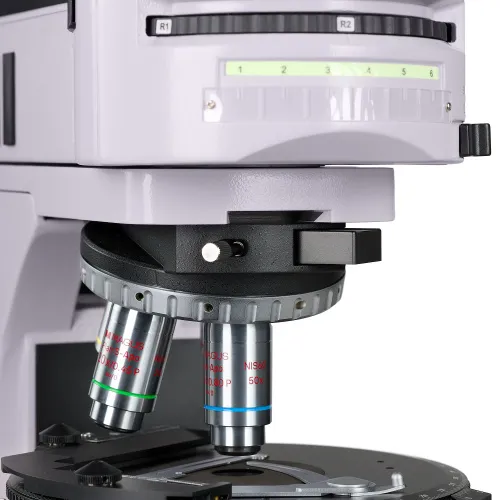

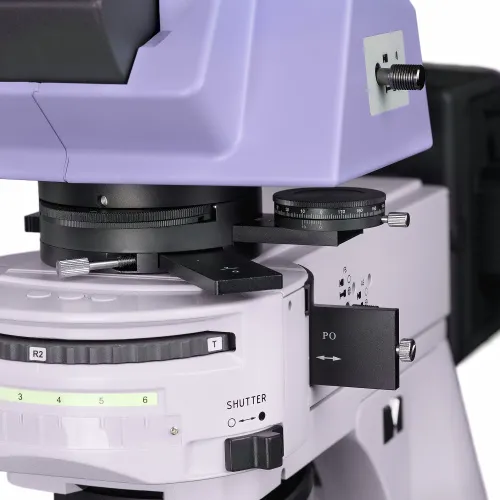

Torreta para la instalación de módulos de contraste
Encima del revólver giratorio hay una torreta para la instalación de módulos de contraste. Pueden instalarse seis módulos. Girando la torreta se cambia el modo de observación. El cambio de un método de contraste a otro se produce rápidamente y sin ajustes complejos.

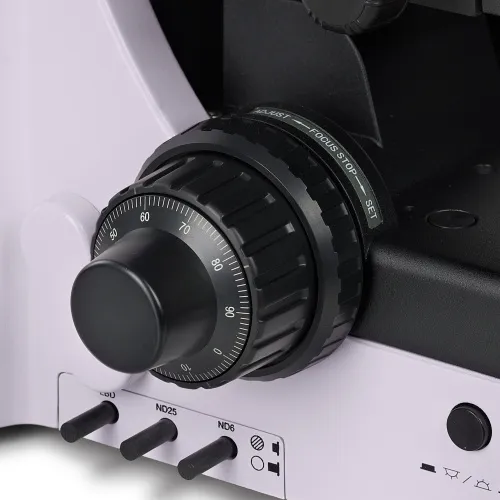

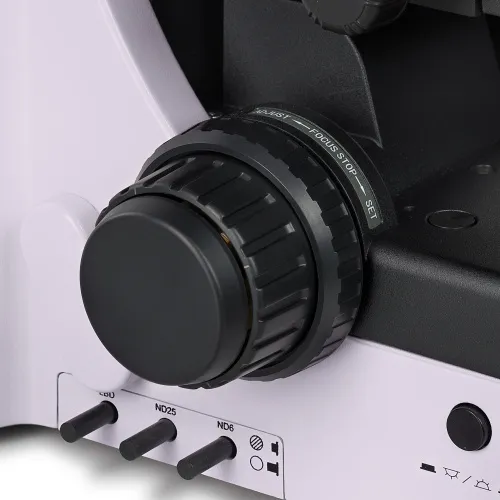

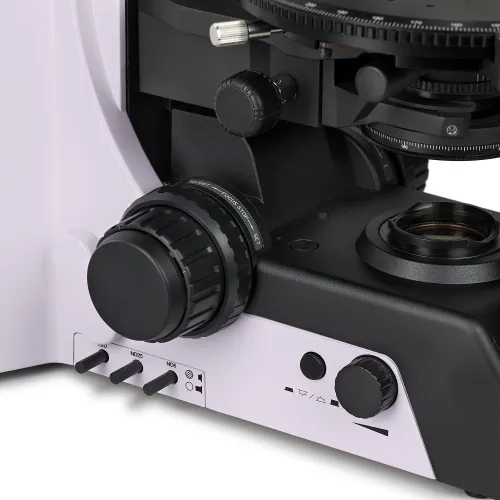

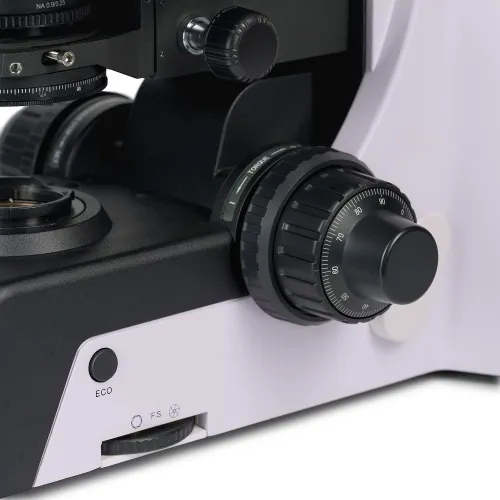

Mecanismo de enfoque
Los mandos de enfoque aproximado y preciso son coaxiales y están situados a baja altura. El investigador puede colocar las manos sobre la mesa y adoptar una posición cómoda frente al microscopio.
El botón de bloqueo del enfoque aproximado ayuda a ajustar rápidamente el microscopio después de cambiar el objeto de estudio. El botón se encuentra en el lado izquierdo del microscopio, en el mismo eje que el mecanismo de enfoque.
El anillo del lado derecho ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

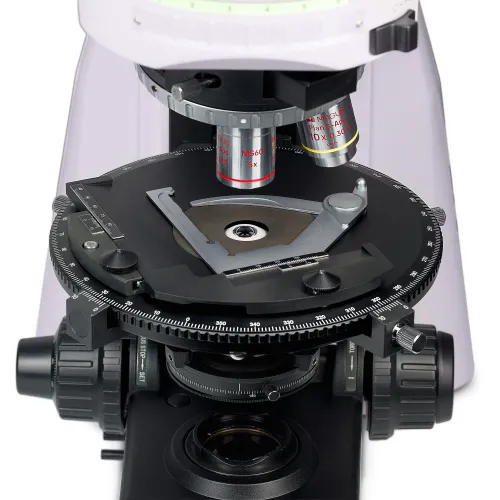

Platina
La platina puede girar 360° para ver el cambio de color de la muestra cuando el polarizador y el analizador están dispuestos perpendicularmente entre sí. La platina tiene una escala del ángulo de rotación. Con la escala de Vernier, las mediciones se realizan con una exactitud de 0,1°.
La platina se puede centrar con dos tornillos porque el análisis de un objeto anisótropo con luz polarizada requiere la alineación precisa del eje de rotación de la platina con el eje óptico del microscopio.

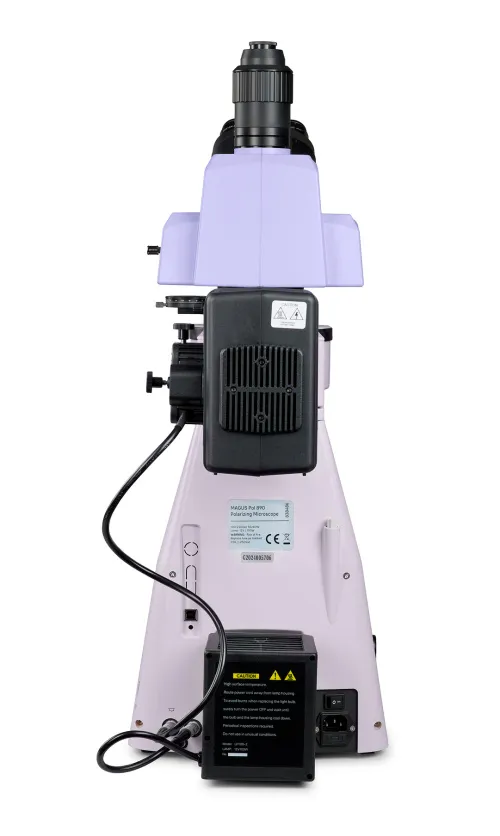

Fuente de luz
Se utilizan bombillas halógenas de 100 W tanto en iluminadores de luz reflejada como de luz transmitida. Las bombillas halógenas emiten luz a una temperatura de color agradable para los ojos. La lámpara de 100 W es lo suficientemente brillante como para trabajar con objetivos de entre 4 y 100 aumentos en campo claro y luz polarizada.
Iluminación por luz reflejada
El sistema de iluminación permite configurar el método de iluminación Köhler. Los diafragmas de campo y de apertura vienen centrados de fábrica y no requieren un centrado adicional. Si es necesario, los diafragmas se pueden ajustar con tornillos de centrado. La fuente de luz está centrada a lo largo de tres ejes.
El analizador y el polarizador se utilizan para la técnica de microscopía de polarización. El polarizador es fijo, mientras que el analizador gira 360° y dispone de una escala de Vernier para ajustar el ángulo con precisión.
El juego de filtros incluido en el kit permite ajustar la reproducción de los colores.

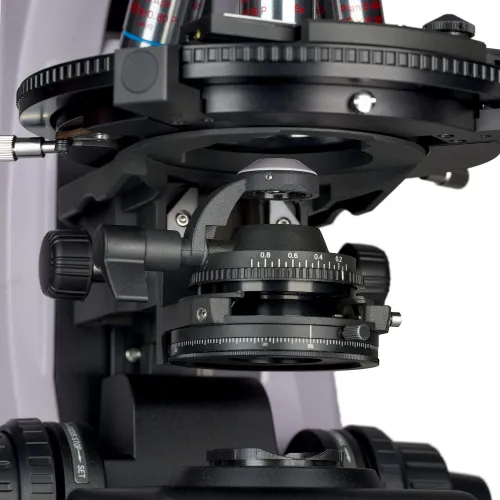

Iluminación por luz transmitida

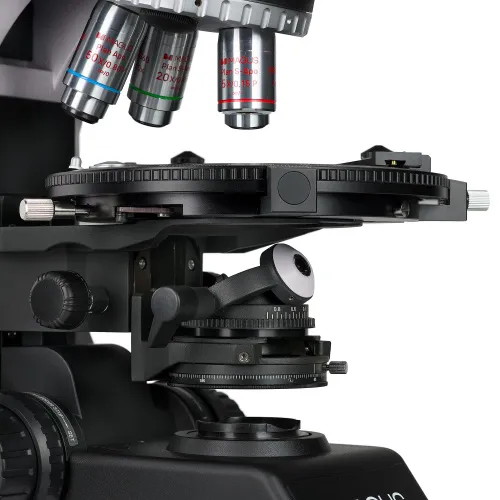

Un diafragma de campo ajustable, un condensador centrado y ajustable en altura con óptica sin distorsiones, un diafragma de apertura ajustable y una lente abatible realizan el ajuste de iluminación Köhler. La lente abatible se retira de la trayectoria óptica para los objetivos con poco aumento y se devuelve para los objetivos con un aumento superior a 10x. El polarizador puede girar de 0 a 360°, con los ángulos de rotación de 0°, 90°, 180° y 270° marcados en la escala. El analizador gira 360°, la escala Vernier en el analizador garantiza la precisión del ángulo.
Sistema de iluminación Köhler con luz reflejada y transmitida
Configurar el sistema de iluminación Köhler mejora la calidad de la imagen obtenida de una muestra. Esta iluminación permite obtener la máxima resolución para cada objetivo. Iluminación uniforme del campo de visión sin oscurecimiento en los bordes. La muestra examinada tendrá un enfoque nítido y la imagen estará libre de artefactos.
Estudio de muestras con luz polarizada
El analizador se inserta en el camino de la luz para observar objetos con luz polarizada. Al girar el polarizador y el analizador, cambia el ángulo de polarización. Al girar la platina del microscopio, la refracción de la luz por la muestra cambia en función del ángulo de polarización.
La lente de Bertrand se utiliza para estudios conoscópicos.
Los compensadores están diseñados para mejorar el contraste de las muestras con birrefringencia débil.
Accesorios
Existe una gama de accesorios diseñados para este microscopio.
Otros accesorios son una cámara digital para enviar la imagen obtenida por el microscopio a un monitor y almacenar archivos, y software para realizar mediciones de muestras en tiempo real.
Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala de medición o con el software de la cámara.
Características principales:
- Estudios de muestras anisótropas transparentes y opacas con luz polarizada y luz natural
- Potentes iluminadores halógenos de luz reflejada y luz transmitida de 100 W que proporcionan una luz natural y brillante
- Observaciones ortoscópicas, lente Bertrand para observaciones conoscópicas, compensadores, iluminación Köhler en luz transmitida y reflejada
- Cabezal trinocular con tubo vertical para instalar una cámara digital y cambiar el ángulo de inclinación; división del haz de luz 0/100, 100/0 u 80/20
- Los objetivos semiapocromáticos y apocromáticos sin distorsiones internas no introducen efectos ópticos falsos en la imagen
- Torreta multifuncional con 6 ranuras para instalar módulos de diferentes métodos de contraste
- Cómoda alineación de las posiciones del revólver giratorio y la platina
- Platina redonda giratoria con escala de Vernier para la medición precisa del ángulo de rotación, puede fijarse en una posición seleccionada

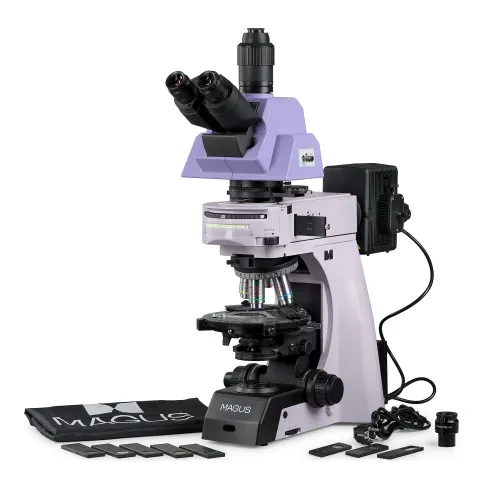

El kit incluye:
- Soporte con fuente de alimentación integrada, mecanismo de enfoque, platina, soporte de condensador y revólver giratorio
- Condensador con lente abatible
- Iluminador de luz reflejada: accesorio con torreta y portalámparas halógena
- Iluminador de luz transmitida: lámpara halógena
- Cabezal trinocular
- Accesorio intermedio con lente Bertrand y analizador
- Compensadores: compensador λ; compensador λ/4; cuña de cuarzo
- Objetivo semiapocromático de plano infinito: Plan S-Apo 5х/0,15 ∞/–, altura parafocal 60 mm
- Objetivo semiapocromático de plano infinito: Plan S-Apo 10х/0,30 ∞/–, altura parafocal 60 mm
- Objetivo semiapocromático de plano infinito: Plan S-Apo 20х/0,45 ∞/0, altura parafocal 60 mm
- Objetivo apocromático de plano infinito: Plan Apo 50х/0,80 ∞/0, altura parafocal 60 mm
- Ocular 10x/22 mm con larga distancia ocular y ajuste de las dioptrías (2 unidades)
- Ojera de ocular (2 unidades)
- Adaptador de cámara con montura C
- Cable de alimentación
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Objetivo apocromático de plano infinito: Plan Apo 100х/0,9 ∞/0, altura parafocal 60 mm
- Cámara digital
- Portaobjetos de calibración
ID de producto | 83486 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555019529 |
Tamaño de paquete (LxAn.xAl.) | 72x76x53 cm |
Peso del envío | 31 kg |
Tipo | biológico, luz/óptico |
Cabezal | trinocular |
Boquilla | Siedentopf, división del haz 0/100, 100/0, 80/20 |
Ángulo de inclinación de cabezal | 0–35°, ajustable |
Ampliación, x | 50–500 configuración básica (*opcional: 50–1000) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10x/22 mm, larga distancia de acomodación ocular (2 unidades) |
Objetivos | objetivos plano semiapocromáticos y plano apocromáticos, corregidos al infinito (∞): 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80, sin tensiones, altura parafocal 60 mm (*opcional: 100x/0,9) |
Revólver | para 5 objetivos, centrado |
Distancia interpupilar, mm | 47 — 78 |
Platina, mm | Ø190 |
Rango de desplazamiento de la platina, mm | 30/30 |
Platina | giratorio 360°, centrado, se puede fijar, escala Vernier para medir ángulos con una precisión de 0,1°, portamuestras elevado, graduación del ángulo de rotación de 1° |
Ajuste dióptrico | ±5D en cada ocular |
Ajuste dióptrico | ✓ |
Condensador | condensador centrado y regulable en altura NA 0,9/0,25 con diafragma de apertura regulable y lente abatible; óptica sin tensiones |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, aproximado (35 mm, con mando de bloqueo y mando de ajuste de tensión) y preciso (0,001 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 100–240 V, 50/60 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | luz reflejada y transmitida: lámpara halógena 12 V/100 W |
Intervalo de temperatura de funcionamiento, °C | 10...+35 |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Polarizador | luz transmitida: con marcas de 0°, 90°, 180°, 270° en la escala; giro de 360°, fuente de luz reflejada: módulo de polarización en la torreta |
Tubo intermedio | analizador con rotación y escala de 0 a 360°, lente Bertrand, ranura para instalar compensadores, cambiar observaciones conoscópicas/ortoscópicas |
Compensador | compensador λ; compensador λ/4; cuña de cuarzo |
