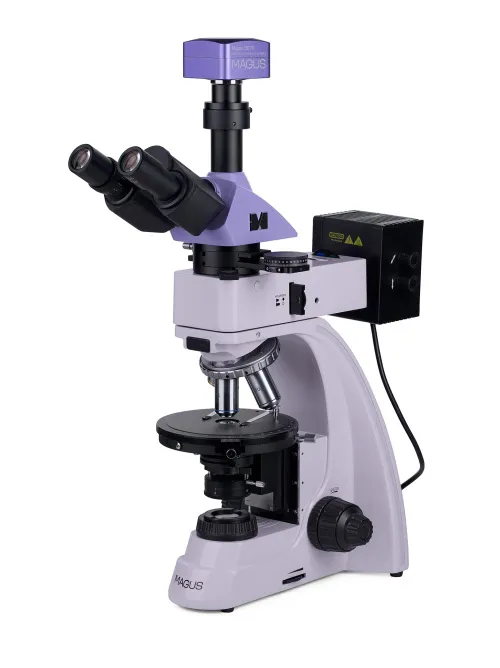

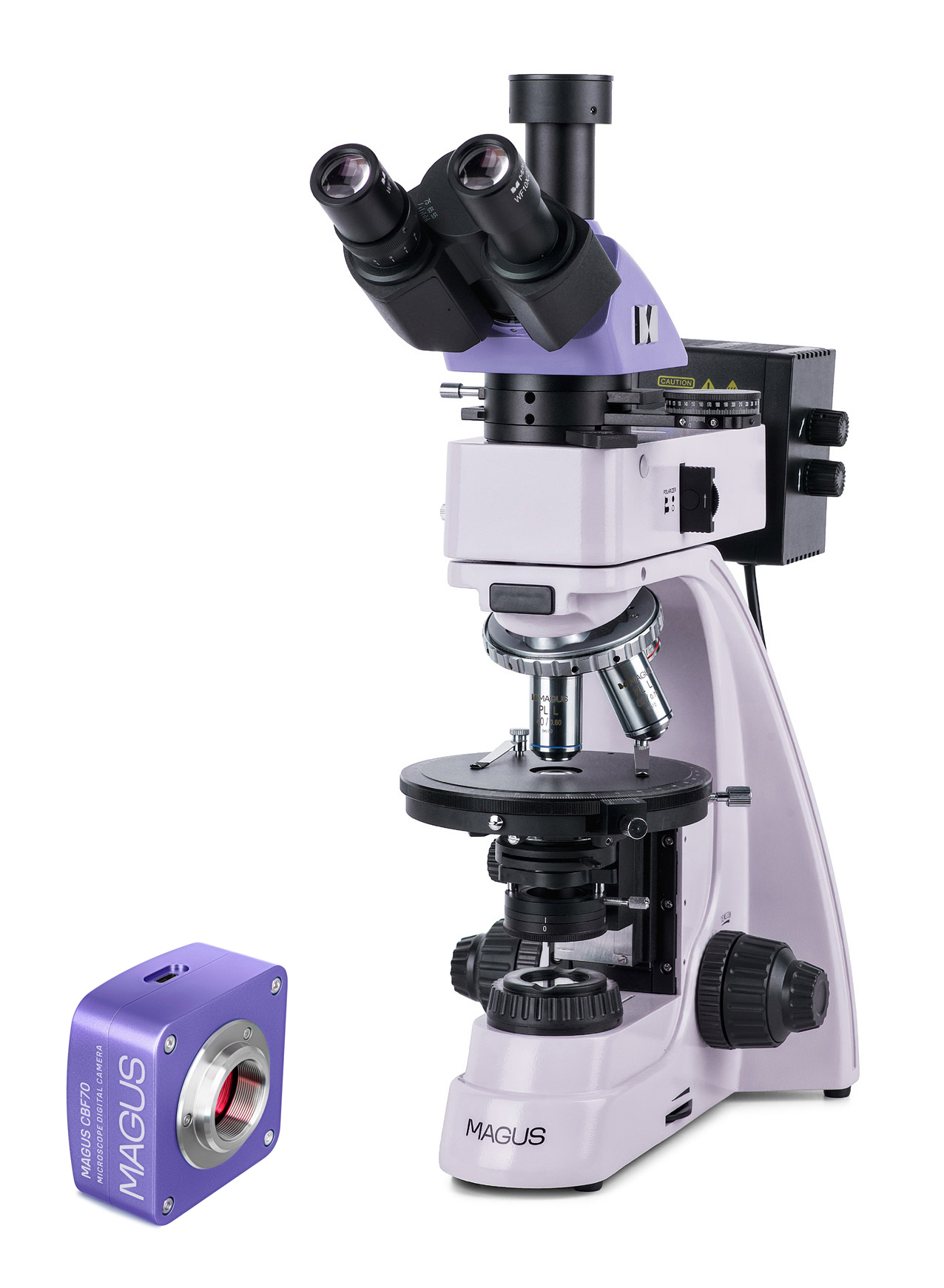

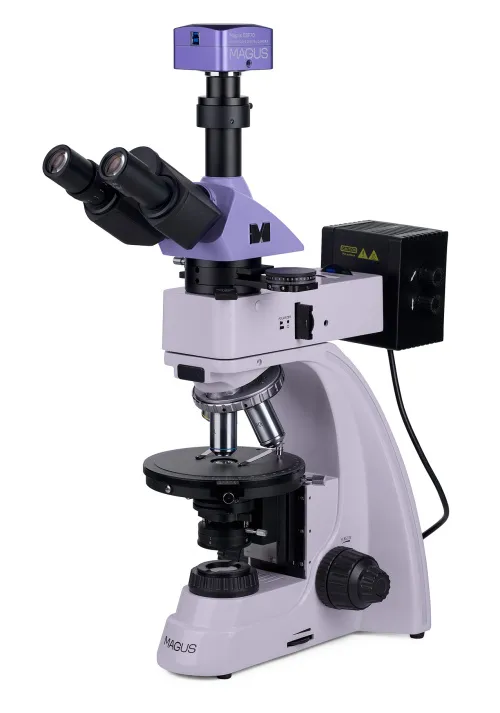

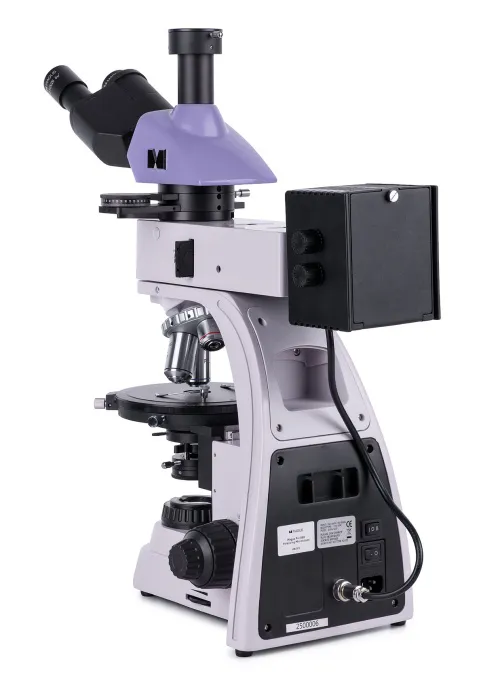

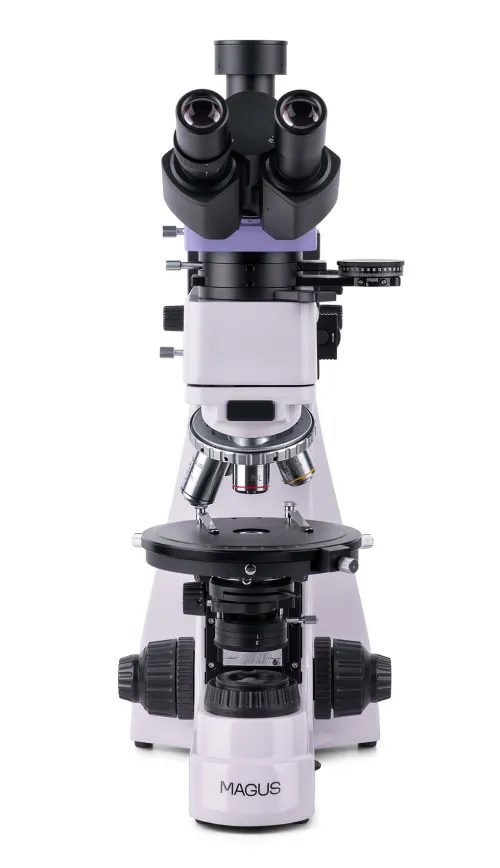

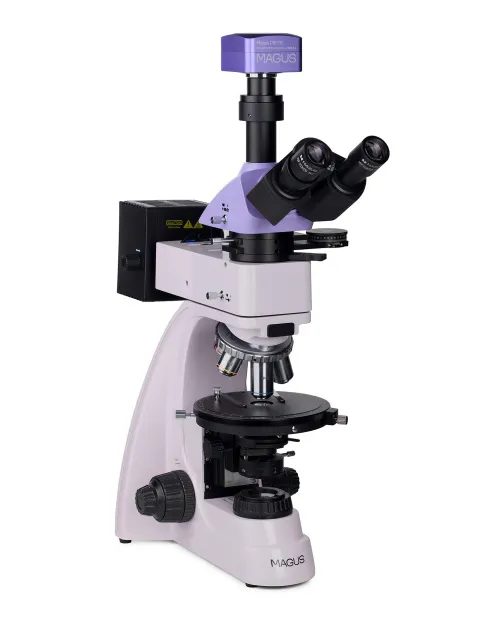

Microscopio polarizador digital MAGUS Pol D850
Con cámara. Poder de aumento de 50–600x. Cabezal trinocular, objetivos plano acromáticos. Luz transmitida y reflejada, fuentes de luz: bombillas halógenas de 30 W, iluminación Köhler con luz reflejada y transmitida. Lente de Bertrand y compensadores
ID de producto | 83042 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018546 |
Tamaño de paquete (LxAn.xAl.) | 44x42x67 cm |
Peso del envío | 12.1 kg |

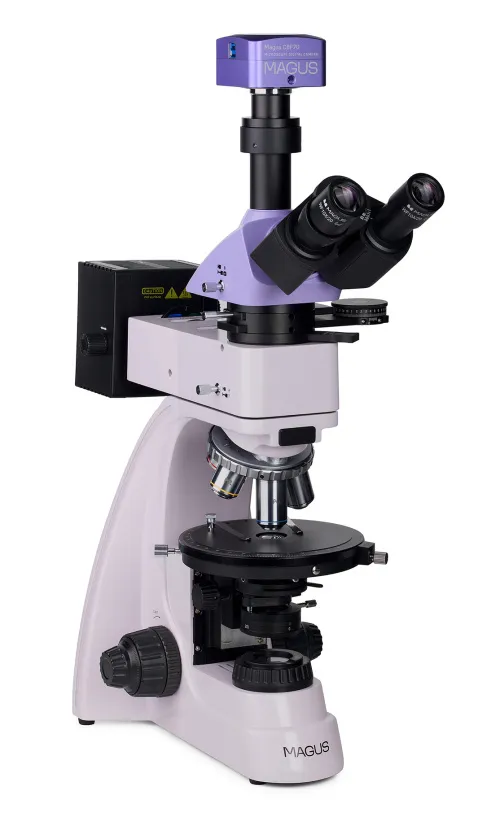

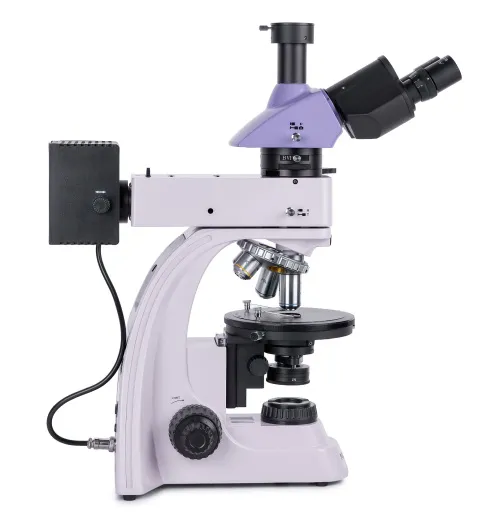

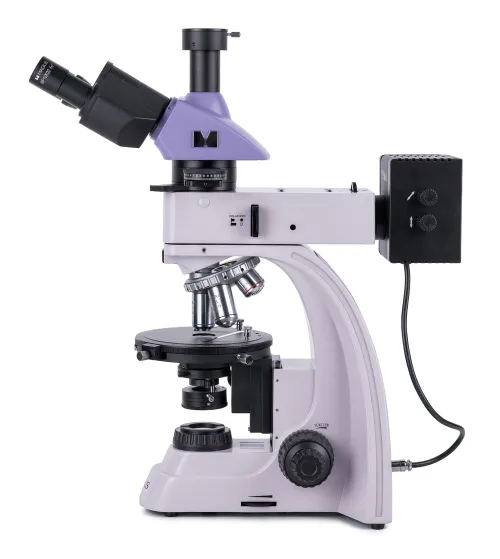

El microscopio polarizador MAGUS Pol 850 está diseñado para trabajar con luz transmitida y reflejada. Métodos de observación disponibles: polarización y campo claro. El microscopio se utiliza para estudiar objetos biológicos, geológicos y poliméricos anisótropos, así como secciones pulidas opacas de hasta 15 mm de grosor con una cara pulida. El microscopio es perfecto para una amplia gama de tareas de profesionales del campo de la medicina, la medicina forense, la mineralogía, la cristalografía o la petrografía.

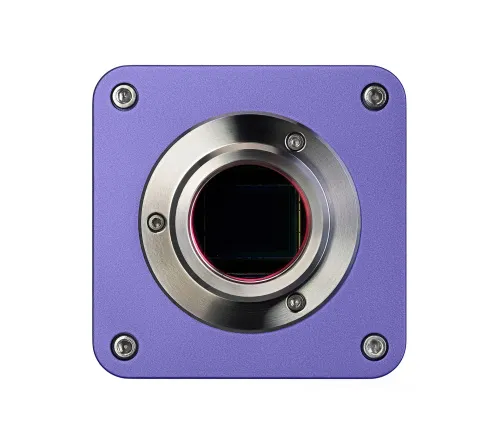

Cámara digital

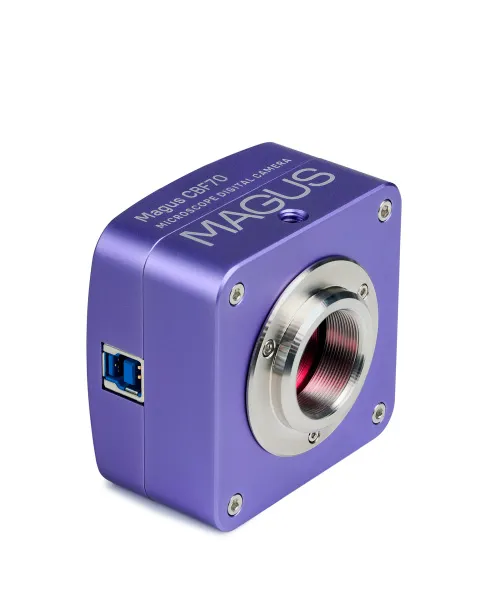

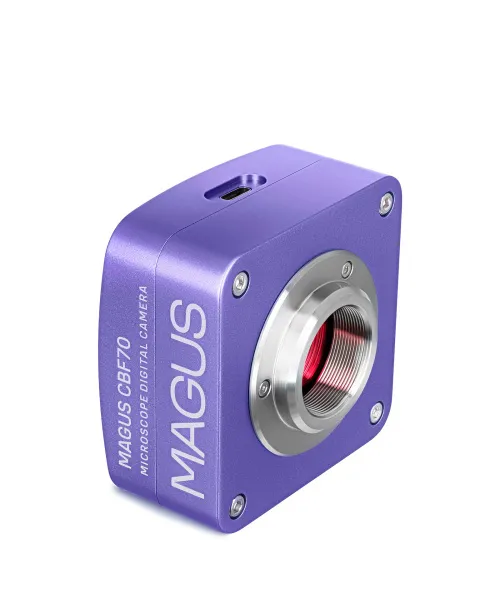

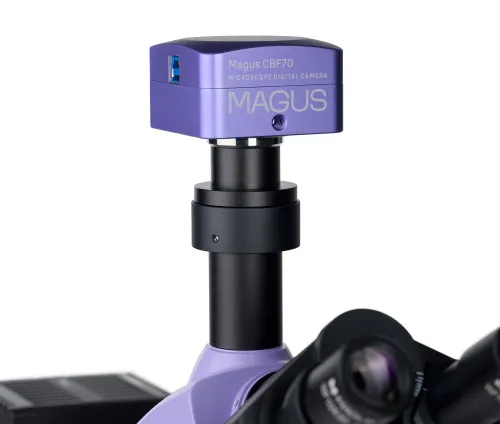

La cámara científica profesional MAGUS CBF70 está diseñada para su uso con un microscopio, así como con objetivos de 4x, 10x, 20x y 40x. El dispositivo permite tomar fotografías, grabar vídeos, organizar demostraciones, mostrar imágenes en una pantalla externa y realizar mediciones angulares y lineales de los objetos en estudio (para que esta función funcione correctamente, debe calibrar el software). Se recomienda la cámara para trabajar con el método de campo claro.
La cámara MAGUS CBF70 dispone de cinco modos de resolución de imagen y frecuencia de imagen, por lo que podrá encontrar fácilmente entre ellos el que mejor se adapte a sus necesidades: 5280x3954 píxeles (17 fps), 3952x3952 píxeles (17 fps), 2640x1976 píxeles (56 fps), 1760x1316 píxeles (67 fps) y 584x438 píxeles (192 fps).
Los modos de alta resolución son ideales para la fotografía, ya que permiten crear imágenes claras, vibrantes y muy detalladas. Los modos con una mayor frecuencia de fotogramas le ayudarán a la hora de grabar vídeos fluidos e informativos, sin saltos ni retrasos, registrando los movimientos más leves del objeto o las características de los procesos observados a gran velocidad.
Para obtener la mejor calidad de imagen sin distorsiones, se recomienda utilizar un adaptador con un aumento de 1x.

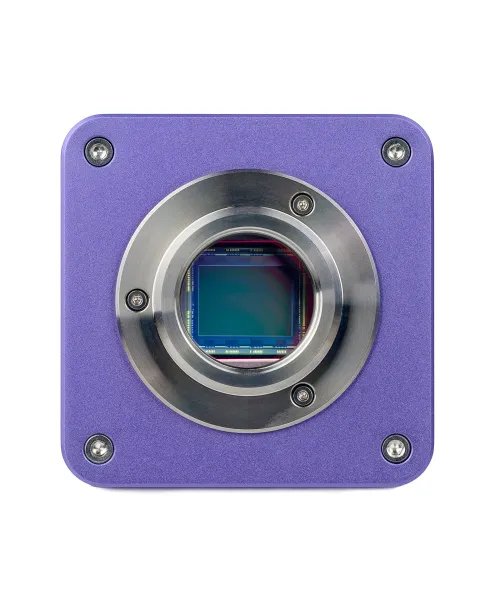

El diseño de la cámara utiliza un sensor CMOS en color SONY Exmor 4/3'' con iluminación de fondo. Esto hace que la imagen sea brillante incluso con poca luz ambiental. El mayor tamaño físico del sensor ayuda a que los colores mostrados sean más profundos y la imagen más nítida.
Óptica

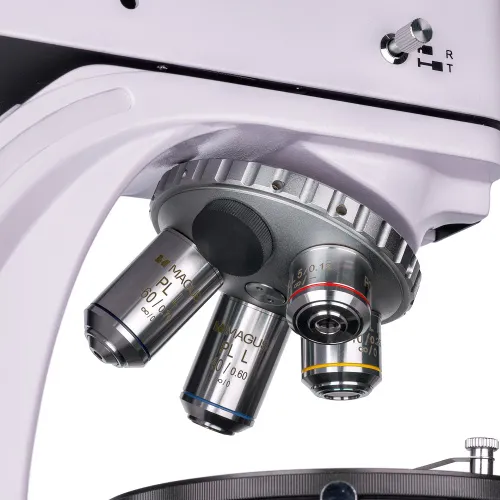

La óptica del microscopio está corregida al infinito y carece de tensiones internas. La imagen formada por las lentes es auténtica, libre de reflejos espurios, de alto contraste y detallada. Los objetivos están instalados en un revólver giratorio con ranuras centradas en el eje óptico. Hay cinco ranuras, con cuatro objetivos incluidos en el kit; se puede instalar un objetivo adicional para obtener un mayor aumento dentro de la gama de aumentos del microscopio. Los objetivos están diseñados para trabajar con muestras sin cubreobjetos.

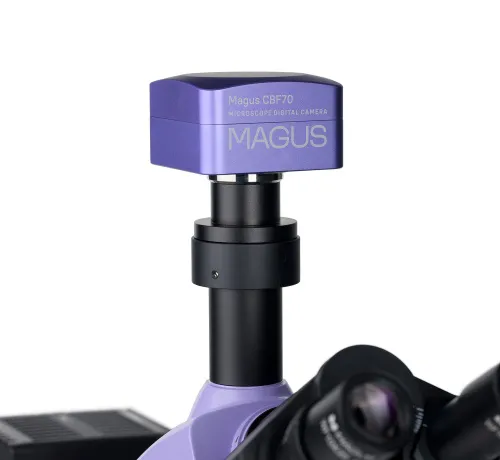

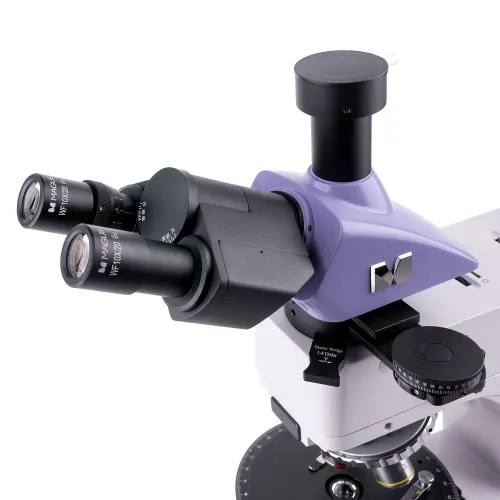

El cabezal trinocular permite instalar una cámara digital en el tubo trinocular. La división del haz es 100:0 o 0:100, es decir, toda la luz va a la cámara o a los tubos oculares. El tubo ocular izquierdo está equipado con un anillo de ajuste de las dioptrías: se gira para compensar la diferencia de visión entre los ojos y obtener una imagen lo más nítida posible de la muestra.
Iluminación

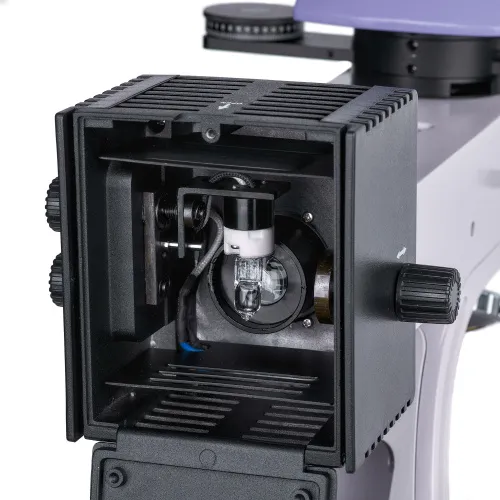

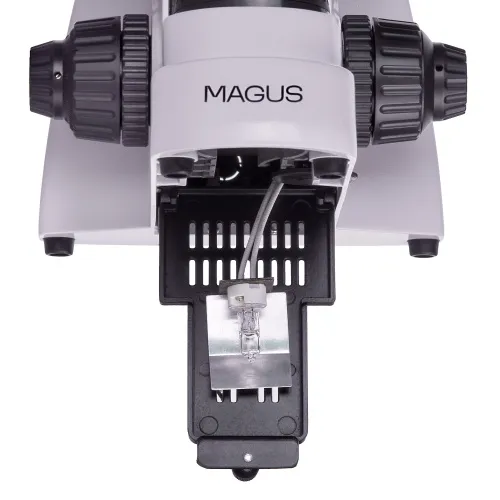

Se utilizan bombillas halógenas de 30 W para la luz transmitida y reflejada. Su luminosidad es suficiente para obtener una imagen claramente legible en cada objetivo, y el espectro de emisión «cálido» resulta cómodo durante un uso prolongado. La configuración de iluminación Köhler proporcionará una mayor resolución y eliminará los artefactos en el campo de visión y el oscurecimiento en los bordes. Se utilizan filtros de luz para ajustar con precisión la reproducción del color cuando se trabaja con luz reflejada.

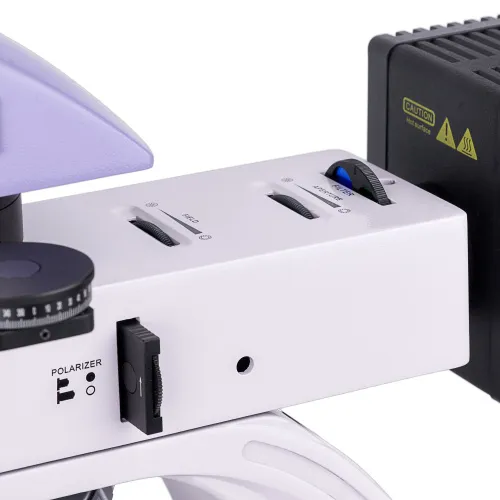

La polarización está disponible tanto para luz transmitida como reflejada. Para comenzar las observaciones con luz polarizada, se introduce un analizador en el camino óptico. A continuación, se cambia la posición relativa del analizador y el polarizador girándolos, lo que también cambia el ángulo de polarización. El contraste de los objetos se aumenta con la ayuda de compensadores, que se instalan en una ranura especial del accesorio intermedio. El mismo accesorio contiene también una lente Bertrand que se utiliza para los exámenes conoscópicos.
Platina y mecanismo de enfoque

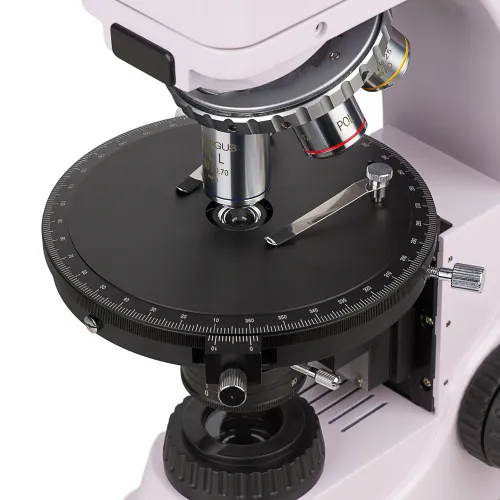

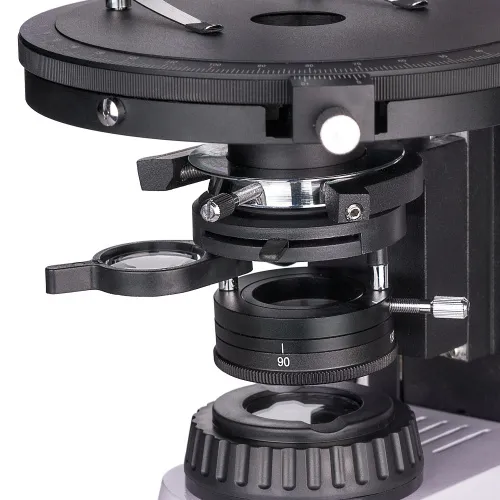

El microscopio dispone de una platina giratoria: al girarla, cambia la forma en que la muestra refracta la luz polarizada. La platina tiene una escala en la que se puede determinar el ángulo de rotación con una precisión de hasta 0,1°. Para obtener la imagen más clara y brillante, la platina puede centrarse con respecto al eje óptico del microscopio.

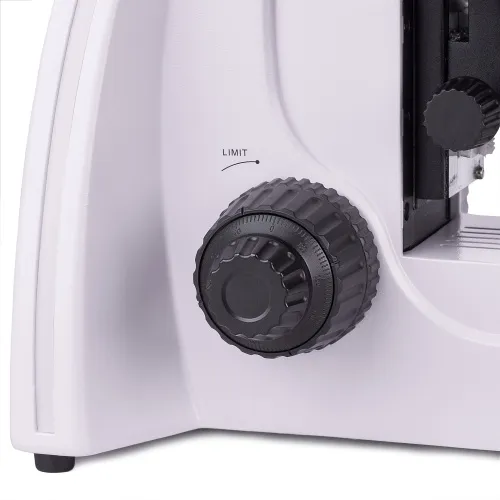

Los mandos de enfoque aproximado y preciso están situados en la parte inferior del soporte, por lo que el usuario puede adoptar una postura relajada con las manos sobre la mesa. La tensión aproximada se puede ajustar y también hay un bloqueo de enfoque aproximado. El enfoque preciso permite un movimiento suave de la muestra.
Accesorios
Para sacar el máximo partido al microscopio, utilice accesorios de la línea MAGUS: oculares, objetivos, portaobjetos de calibración, cámaras digitales, etc.
Características principales del microscopio:
- Para trabajar con luz natural y polarizada transmitida y reflejada
- Cabezal trinocular con tubo para cámara digital; división del haz 100:0 o 0:100
- Objetivos planos acromáticos sin tensiones para obtener imágenes claras sin artefactos ni falsos reflejos internos
- Iluminación halógena del área de trabajo, un espectro de color cómodo para los ojos; potencia de la bombilla de 30 W
- Platina giratoria, polarizador y analizador con marcas de ángulo de rotación, objetivo Bertrand y compensadores
- Las ranuras giratorias y la platina están centradas con respecto al eje óptico del microscopio
- Compatible con accesorios adicionales
Características principales de la cámara:
- Cinco ajustes de gráficos y fps: entre ellos, podrá encontrar fácilmente el modo más adecuado para usted
- Rápida transferencia de datos gracias a la interfaz USB 3.0
- Gran sensor de color SONY Exmor para obtener imágenes brillantes y nítidas incluso en condiciones de poca luz
- «Inicio rápido»: instale el software incluido y la cámara estará lista para su uso
- Simplifique sus observaciones o haga una demostración a un público mostrando la imagen de la cámara en una pantalla externa

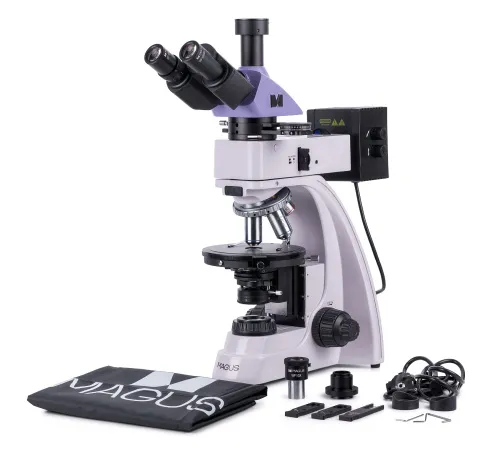

El kit incluye:
- Cámara digital MAGUS CBF70 (cámara digital, cable USB, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Tubo intermedio con lente de Bertrand, analizador y ranura para compensador

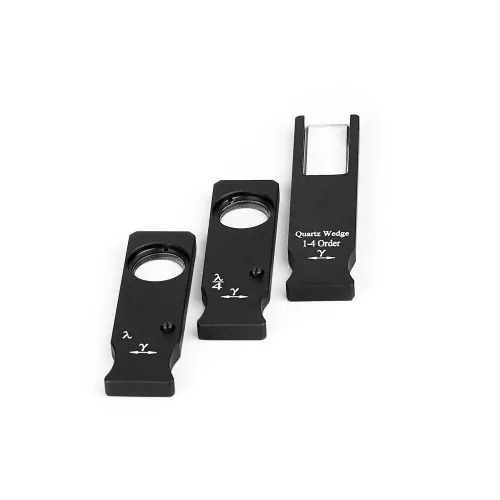

- Compensadores: compensador λ, compensador λ/4, cuña de cuarzo
- Objetivo plano acromático corregido al infinito: PL 5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL 10x/0,25 WD 5,0 mm
- Objetivo plano acromático corregido al infinito: PL 40x/0,6 (con mecanismo de resorte) WD 3,98 mm
- Objetivo plano acromático corregido al infinito: PL 60x/0,7 (con mecanismo de resorte) WD 2,03 mm
- Ocular de 10x/20 mm (2 unidades)
- Ocular de 10x/20 mm con escala de medición. Valor de incremento: 0,1 mm
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Cable de alimentación
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 16x/11 mm (2 unidades)
- Ocular de 20x/11 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL 2,5x/0,07 WD 11 mm
- Objetivo plano acromático corregido al infinito: PL 50x/0,7 (con mecanismo de resorte) WD 3,67 mm
- Objetivo plano acromático corregido al infinito: PL 80x/0,8 (con mecanismo de resorte) WD 1,25 mm
- Objetivo plano acromático corregido al infinito: PL 100x/0,85 (con mecanismo de resorte) WD 0,4 mm
- Micrómetro mecánico
- Portaobjetos de calibración
ID de producto | 83042 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018546 |
Tamaño de paquete (LxAn.xAl.) | 44x42x67 cm |
Peso del envío | 12.1 kg |
Especificaciones del microscopio | |
Tipo | biológico, luz/óptico, digital |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | 50–600 configuración básica (*opcional: 25–1000/1600/2000) |
Diámetro del tubo del ocular, mm | 23.2 |
Oculares | 10х/20; 10x/20 con escala de medición (*opcional: 16x/11; 20х/11) |
Objetivos | acromáticos de plan infinito, sin tensiones: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*opcional: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); altura parafocal de 45 mm, diseñados para estudiar muestras sin cubreobjetos |
Revólver | para 5 objetivos, centrado |
Distancia de trabajo, mm | 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
Platina, mm | Ø150 |
Platina | giratorio 360°, centrado, graduación de 1° del ángulo de rotación; una escala de Vernier para medir ángulos con una exactitud de 0,1° |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Condensador | condensador Abbe NA 1,25 con diafragma de apertura ajustable y lente giratoria |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, enfoque aproximado (21 mm, 39,8 mm/círculo, con mando de bloqueo y mando de ajuste de tensión) y enfoque preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | luz reflejada y transmitida: 12 V/30 W |
Filtros de luz | fuente de luz oblicua reflejada: mate, amarillo, verde, azul |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Polarizador | luz transmitida: con marcas de 0°, 90°, 180°, 270° en la escala; giro de 360°; fuente de luz reflejada: extraíble |

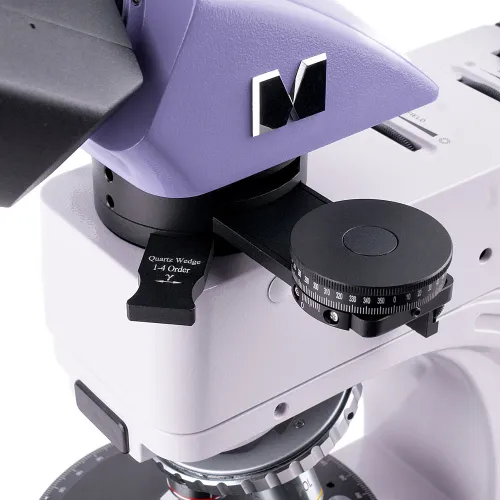

Tubo intermedio | analizador integrado con giro de 0–360°; escala de Vernier para medir ángulos con una exactitud de 0,1°; lente de Bertrand; ranura para instalar compensadores |
Compensador | compensador λ; compensador λ/4; cuña de cuarzo |
Aplicación | laboratorio/médico |
Ubicación de la iluminación | doble |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Cámara digital | |
Sensor | SONY Exmor CMOS |
Color/monocromo | color |
Resolución máxima, píxeles | 5280x3954 |
Tamaño del sensor | 4/3" (17,4x13,0 mm) |
Tamaño del píxel, µm | 3.3x3.3 |
Sensibilidad a la luz | 399 mV a 1/30 s |
Relación señal/ruido | 0,1 mV a 1/30 s |
Tiempo de exposición | 0,1 ms – 15 s |
Grabación de vídeo | ✓ |
Grabación de vídeo | sí |
Frecuencia de fotogramas, fps para cada resolución | 17 a 5280x3954, 192 a 584x438, 67 a 1760x1316, 56 a 2640x1976, 17 a 3952x3952 |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg, *.bmp, *.png, *.tif |
Formato de vídeo | salida: *.wmv, *.avi, *.h264 (Windows 8 y posterior), *.h265 (Windows 10 y posterior) |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Balance de blancos | manual, automático |
Control de exposición | manual, automático |
Opciones programables | tamaño de imagen, brillo, tiempo de exposición |
Software | MAGUS View |
Salida | USB 3.0, 5 Gb/s |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 2 GB de RAM, puerto USB 3.0, CD-ROM, pantalla de 17" o mayor |
Tipo de montura | montura C |
Cuerpo | aluminio macizo |
Fuente de alimentación para cámara | CC, 5 V, a través de puerto USB de ordenador; adaptador de 12 V, 3 A para elemento Peltier |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
