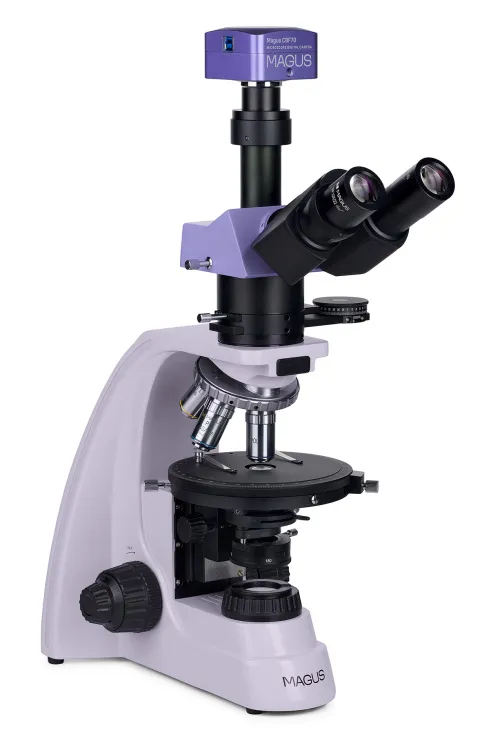

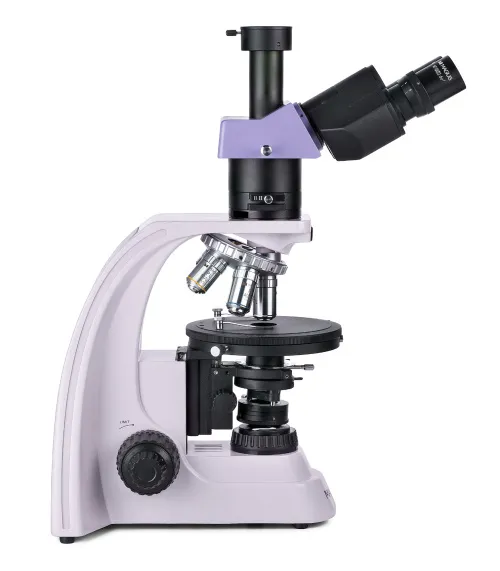

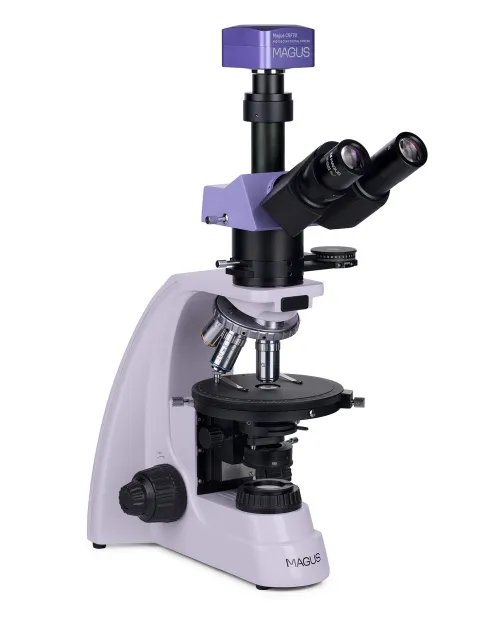

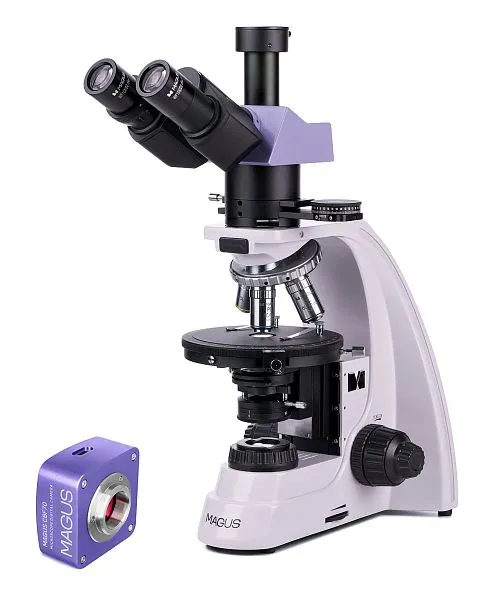

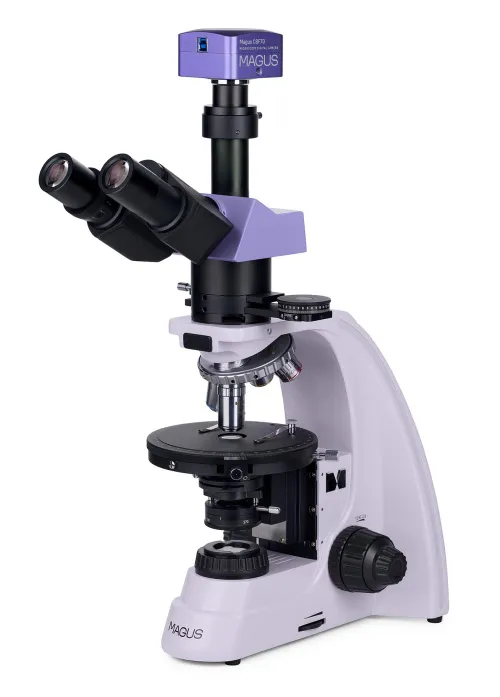

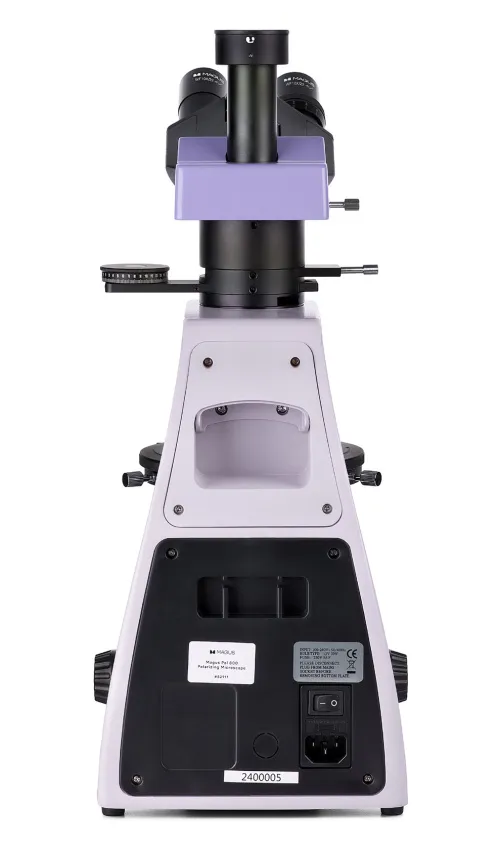

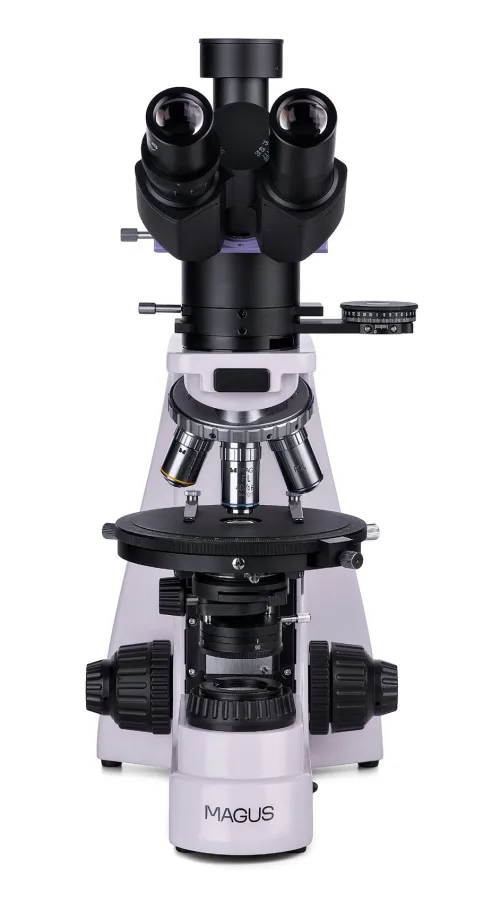

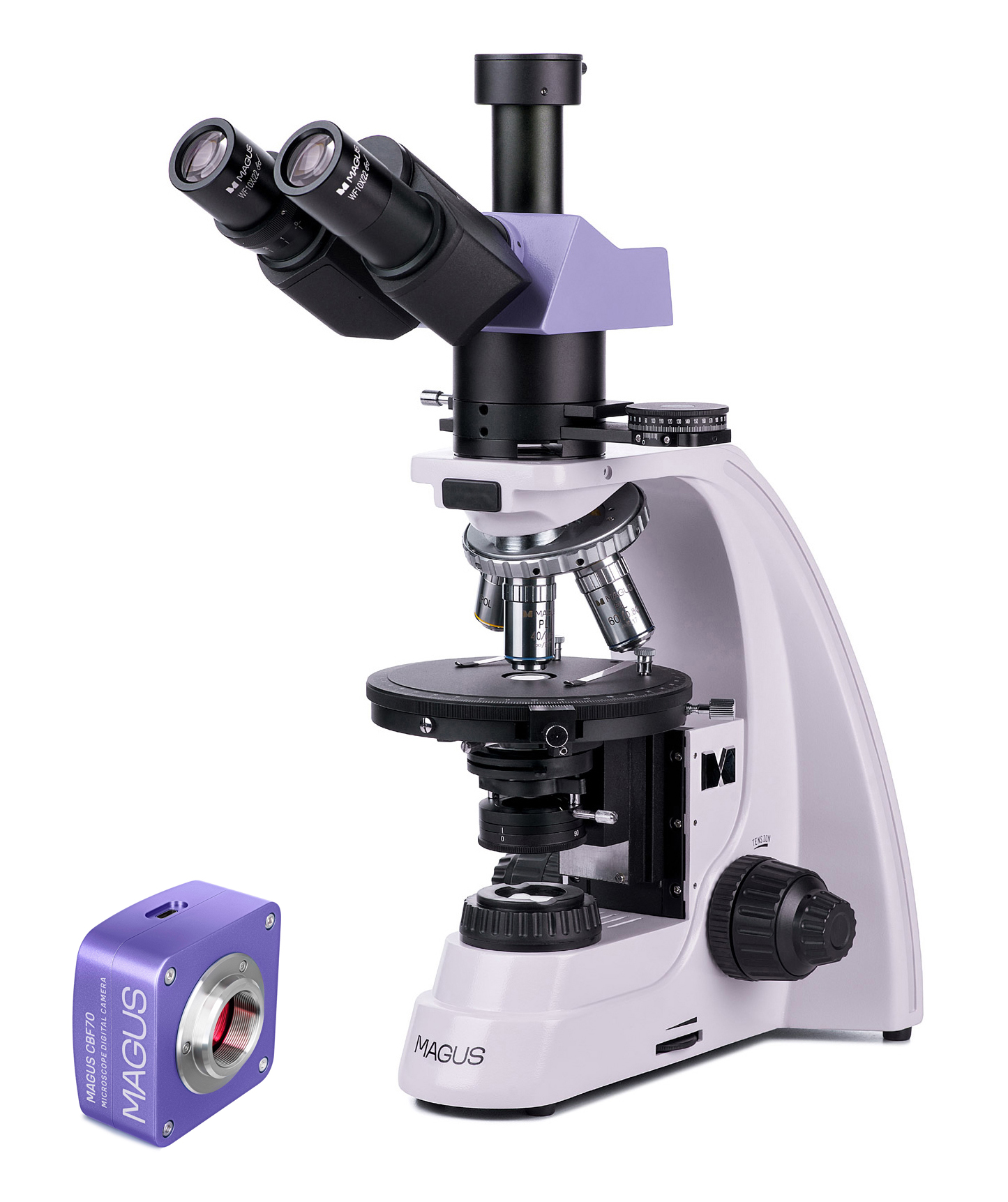

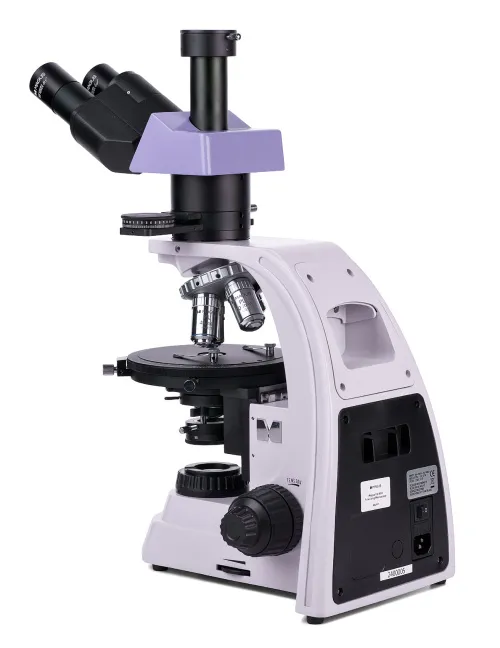

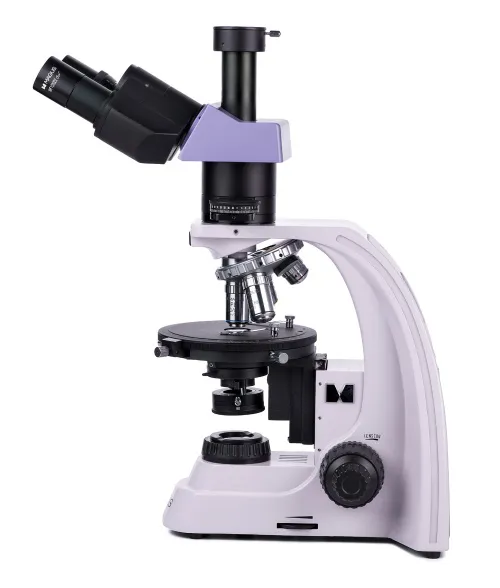

Microscopio polarizador digital MAGUS Pol D800
Con cámara. Poder de aumento: 40–600x. Cabezal trinocular, objetivos plano acromáticos. Iluminación por luz transmitida, fuente de luz: bombilla halógena de 30 W, iluminación Köhler. Lente de Bertrand y compensadores
ID de producto | 83040 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018515 |
Tamaño de paquete (LxAn.xAl.) | 43x27x63 cm |
Peso del envío | 15.1 kg |
El microscopio polarizador MAGUS Pol 800 se utiliza para estudiar objetos anisótropos en luz transmitida ordinaria y polarizada. Los objetos de estudio pueden ser biológicos, geológicos o poliméricos. La óptica del microscopio está libre de tensiones, es decir, no crea refracciones parásitas. Forman una imagen clara, de alto contraste y auténtica. La funcionalidad del microscopio es útil en diversos campos de la ciencia: medicina, medicina forense, mineralogía, petrografía, cristalografía, etc.

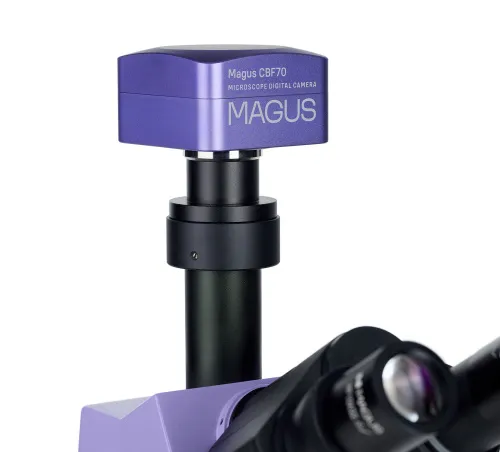

Cámara digital

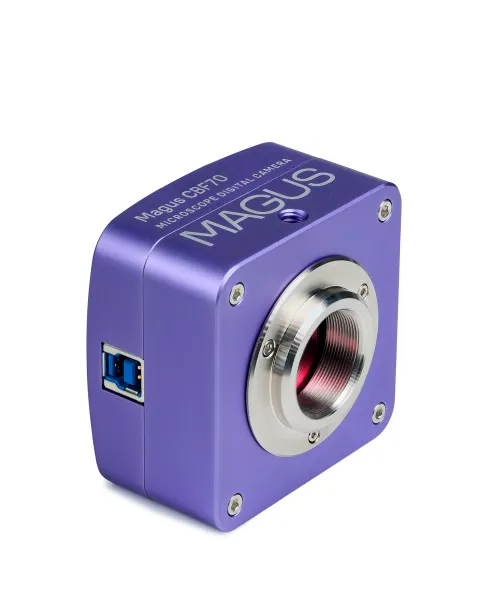

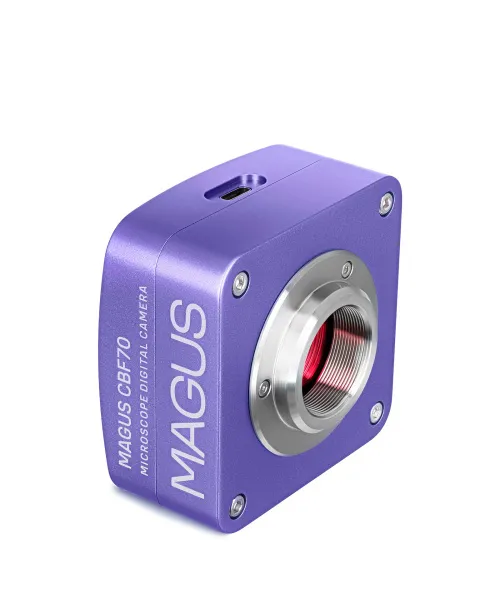

La cámara científica profesional MAGUS CBF70 está diseñada para su uso con un microscopio, así como con objetivos de 4x, 10x, 20x y 40x. El dispositivo permite tomar fotografías, grabar vídeos, organizar demostraciones, mostrar imágenes en una pantalla externa y realizar mediciones angulares y lineales de los objetos en estudio (para que esta función funcione correctamente, debe calibrar el software). Se recomienda la cámara para trabajar con el método de campo claro.
La cámara MAGUS CBF70 dispone de cinco modos de resolución de imagen y frecuencia de imagen, por lo que podrá encontrar fácilmente entre ellos el que mejor se adapte a sus necesidades: 5280x3954 píxeles (17 fps), 3952x3952 píxeles (17 fps), 2640x1976 píxeles (56 fps), 1760x1316 píxeles (67 fps) y 584x438 píxeles (192 fps).
Los modos de alta resolución son ideales para la fotografía, ya que permiten crear imágenes claras, vibrantes y muy detalladas. Los modos con una mayor frecuencia de fotogramas le ayudarán a la hora de grabar vídeos fluidos e informativos, sin saltos ni retrasos, registrando los movimientos más leves del objeto o las características de los procesos observados a gran velocidad.
Para obtener la mejor calidad de imagen sin distorsiones, se recomienda utilizar un adaptador con un aumento de 1x.

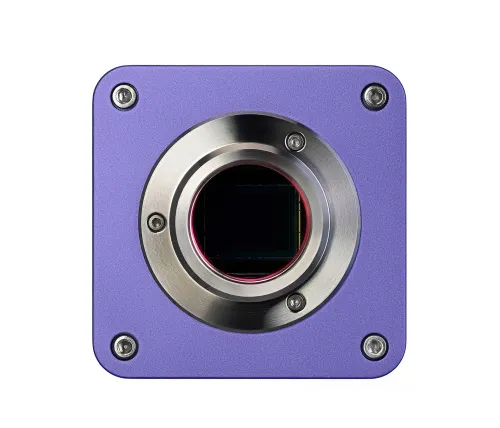

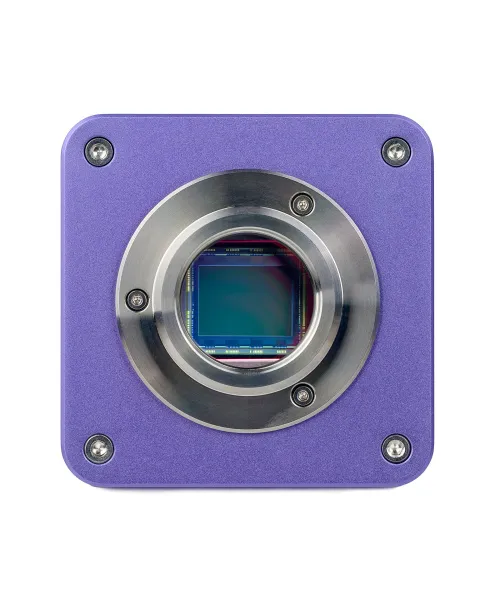

El diseño de la cámara utiliza un sensor CMOS en color SONY Exmor 4/3'' con iluminación de fondo. Esto hace que la imagen sea brillante incluso con poca luz ambiental. El mayor tamaño físico del sensor ayuda a que los colores mostrados sean más profundos y la imagen más nítida.
Óptica

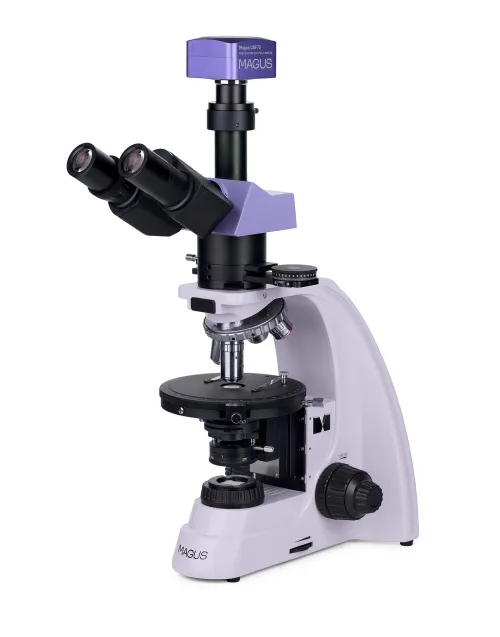

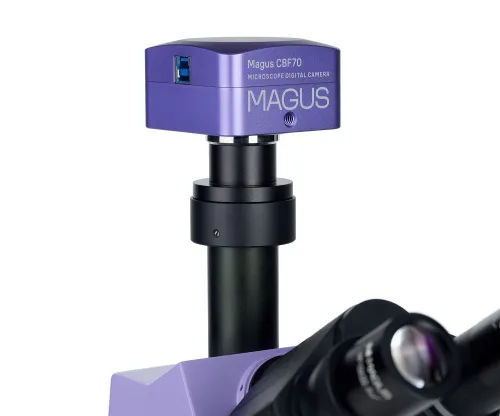

El cabezal trinocular está equipado con un tubo trinocular para montar una cámara digital. Mediante el interruptor situado en el cuerpo, la luz se dirige completamente a los tubos oculares o a la cámara digital. El ángulo de 30° de los tubos oculares es cómodo para observaciones prolongadas y no provoca tensión en los músculos del cuello. El tubo izquierdo dispone de un anillo de ajuste de las dioptrías en el que gira y adapta la óptica del microscopio a la visión única del usuario.
El revólver giratorio está diseñado para la instalación simultánea de cinco objetivos, cuatro de los cuales ya están incluidos en el paquete. Se puede adquirir por separado un objetivo adicional de la gama de accesorios MAGUS. Todos los objetivos están diseñados para trabajar con cubreobjetos de 0,17 mm de grosor. Gracias al diseño de revólver «alejado del observador», el objetivo insertado en el camino óptico se puede ver claramente durante el trabajo, lo que hace más cómodo el trabajo del investigador. Las ranuras del revólver giratorio están centradas.
Iluminación

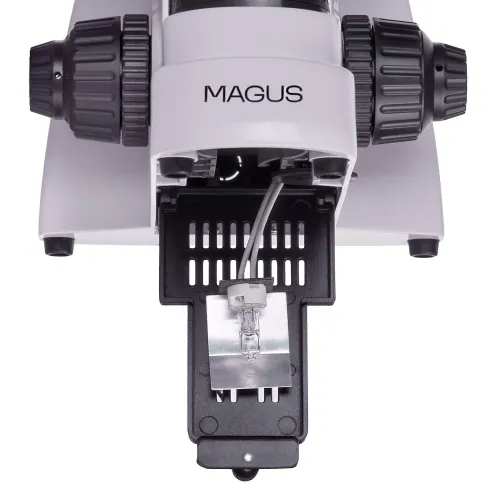

La fuente de iluminación se encuentra debajo de la platina del objeto, es decir, las observaciones se realizan con luz transmitida. La bombilla halógena de 30 W produce una iluminación clara y agradable para la vista, apta para todos los objetivos. Ajustando la iluminación mediante el método Köhler se consigue un mayor contraste y una mejor calidad de imagen.
El microscopio está equipado con un polarizador y un analizador. Para trabajar con luz polarizada, el analizador se introduce en el camino óptico, y el ángulo de polarización se cambia girando el polarizador y el analizador uno respecto al otro. El microscopio también tiene un accesorio intermedio que sostiene un objetivo Bertrand y tiene una ranura para compensadores. Los compensadores mejoran el contraste de las muestras con baja birrefringencia, y la lente Bertrand está diseñada para estudios conoscópicos.
Platina y mecanismo de enfoque

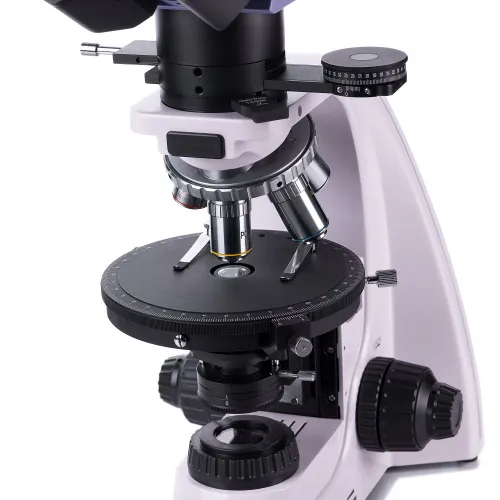

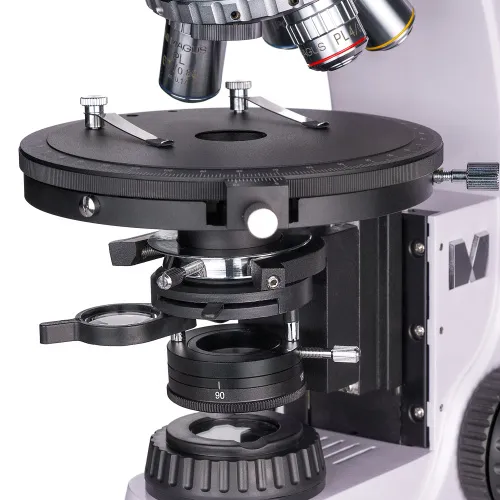

La platina del microscopio gira y eso permite cambiar rápidamente la refracción de la luz por la muestra cuando se trabaja con luz polarizada. La platina está centrada con respecto al eje óptico del microscopio, tiene gradación del ángulo de rotación y una escala que le permite determinar el ángulo con una precisión de 0,1 °.
El mecanismo de enfoque proporciona un ajuste de nitidez aproximado y preciso. Para el enfoque aproximado, hay disponible un bloqueo de enfoque aproximado y también se puede ajustar la tensión aproximada para obtener un control más cómodo.
Accesorios
Hay disponibles oculares, objetivos, cámaras digitales y portaobjetos de calibración opcionales para el microscopio. Amplían las capacidades del microscopio para llevar a cabo las tareas de los investigadores.
Características principales del microscopio:
- Observaciones en luz transmitida en campo claro y por los métodos de polarización
- La fuente de iluminación es una bombilla halógena de 30 W con un espectro de luz «cálida» que resulta cómoda para los ojos
- La polarización se consigue mediante un analizador y un polarizador giratorios; el accesorio intermedio tiene un objetivo Bertrand y una ranura para compensadores
- Es posible ajustar la iluminación según el método de Köhler, lo que mejora la legibilidad de la imagen
- El tubo trinocular permite la instalación de una cámara digital
- Los objetivos plano acromáticos corregidos al infinito están libres de tensión; las ranuras del revólver giratorio están centradas
- Platina giratoria, enfoque aproximado y preciso
- Compatible con accesorios adicionales: oculares, objetivos, etc.
Características principales de la cámara:
- Cinco ajustes de gráficos y fps: entre ellos, podrá encontrar fácilmente el modo más adecuado para usted
- Rápida transferencia de datos gracias a la interfaz USB 3.0
- Gran sensor de color SONY Exmor para obtener imágenes brillantes y nítidas incluso en condiciones de poca luz
- «Inicio rápido»: instale el software incluido y la cámara estará lista para su uso
- Simplifique sus observaciones o haga una demostración a un público mostrando la imagen de la cámara en una pantalla externa

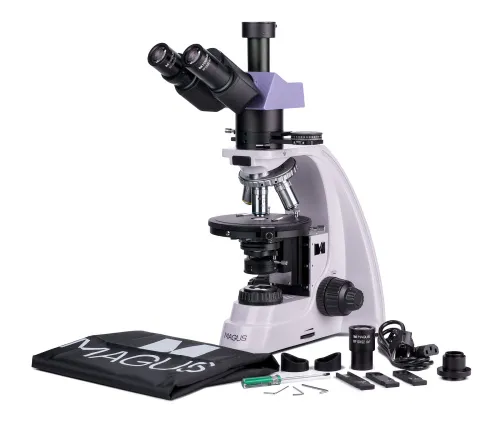

El kit incluye:
- Cámara digital MAGUS CBF70 (cámara digital, cable USB, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
- Cabezal trinocular
- Tubo intermedio con lente de Bertrand, analizador y ranura para compensador

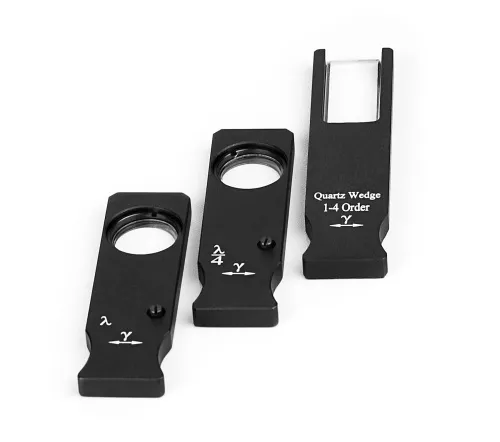

- Compensadores: compensador λ, compensador λ/4, cuña de cuarzo
- Objetivo plano acromático corregido al infinito: PL 4x/0,10 WD 21 mm
- Objetivo plano acromático corregido al infinito: PL 10x/0,25 WD 5,0 mm
- Objetivo plano acromático corregido al infinito: PL 40x/0,65 (con mecanismo de resorte) WD 0,66 mm
- Objetivo plano acromático corregido al infinito: PL 60x/0,80 (con mecanismo de resorte) WD 0,46 mm
- Ocular de 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Ocular de 10x/22 mm con escala de medición. Valor de incremento: 0,1 mm
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Cable de alimentación
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con retícula
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL 5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL 20x/0,4 WD 8,8 mm
- Objetivo plano acromático corregido al infinito, fluorita: PL 100x/1,25 (con mecanismo de resorte, aceite) WD 0,36 mm
- Objetivo plano acromático corregido al infinito, fluorita: PL 100x/0,8 (con mecanismo de resorte, seco) WD 2,02 mm
- Micrómetro mecánico
- Portaobjetos de calibración
ID de producto | 83040 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018515 |
Tamaño de paquete (LxAn.xAl.) | 43x27x63 cm |
Peso del envío | 15.1 kg |
Especificaciones del microscopio | |
Tipo | biológico, luz/óptico, digital |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm; 10х/22 mm con escala de medición (*opcional: 10x/22 mm con retícula; 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | acromáticos de plan infinito, sin tensiones: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcional: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (aceite); PL 100x/0,8 (seco)); altura parafocal de 45 mm, diseñados para trabajar con cubreobjetos de 0,17 mm de espesor |
Revólver | para 5 objetivos, centrado |
Distancia de trabajo, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (aceite)); 2,02 (100x (seco)) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | Ø150 |
Platina | giratorio 360°, centrado, graduación de 1° del ángulo de rotación; una escala de Vernier para medir ángulos con una exactitud de 0,1° |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Condensador | condensador Abbe NA 1,25 con diafragma de apertura ajustable y lente giratoria |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, enfoque aproximado (21 mm, 39,8 mm/círculo, con mando de bloqueo y mando de ajuste de tensión) y enfoque preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | lámpara halógena: 12V/30W |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Polarizador | con marcas de 0°, 90°, 180°, 270° en la escala; giro de 360° |
Tubo intermedio | analizador integrado con giro de 0–360°; escala de Vernier para medir ángulos con una exactitud de 0,1°; lente de Bertrand; ranura para instalar compensadores |
Compensador | compensador λ; compensador λ/4; cuña de cuarzo |
Aplicación | laboratorio/médico |
Ubicación de la iluminación | inferior |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Cámara digital | |
Sensor | SONY Exmor CMOS |
Color/monocromo | color |
Megapíxeles | 21 |
Resolución máxima, píxeles | 5280x3954 |
Tamaño del sensor | 4/3" (17,4x13,0 mm) |
Tamaño del píxel, µm | 3.3x3.3 |
Sensibilidad a la luz | 399 mV a 1/30 s |
Relación señal/ruido | 0,1 mV a 1/30 s |
Tiempo de exposición | 0,1 ms – 15 s |
Grabación de vídeo | ✓ |
Grabación de vídeo | sí |
Frecuencia de fotogramas, fps para cada resolución | 17 a 5280x3954, 192 a 584x438, 67 a 1760x1316, 56 a 2640x1976, 17 a 3952x3952 |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg, *.bmp, *.png, *.tif |
Formato de vídeo | salida: *.wmv, *.avi, *.h264 (Windows 8 y posterior), *.h265 (Windows 10 y posterior) |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Balance de blancos | manual, automático |
Control de exposición | manual, automático |
Opciones programables | tamaño de imagen, brillo, tiempo de exposición |
Software | MAGUS View |
Salida | USB 3.0, 5 Gb/s |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 2 GB de RAM, puerto USB 3.0, CD-ROM, pantalla de 17" o mayor |
Tipo de montura | montura C |
Cuerpo | aluminio macizo |
Fuente de alimentación para cámara | CC, 5 V, a través de puerto USB de ordenador; adaptador de 12 V, 3 A para elemento Peltier |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
