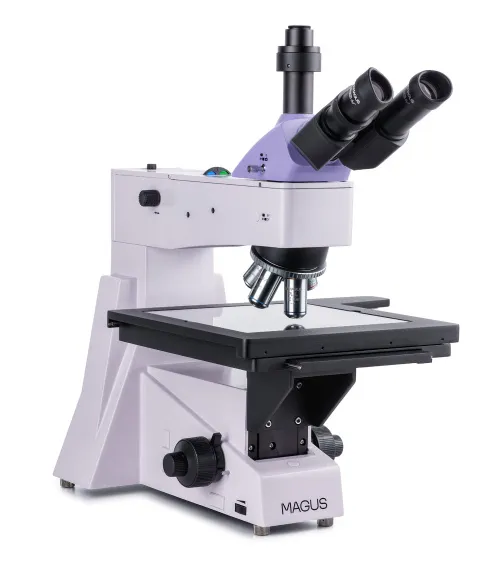

Microscopio metalúrgico MAGUS Metal 650
Poder de aumento: 50–800х. Cabezal trinocular, objetivos plano acromáticos, iluminador de luz reflejada halógena de 30 W, valor de incremento del enfoque preciso de 0,7 µm, platina grande
ID de producto | 82900 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018386 |
Tamaño de paquete (LxAn.xAl.) | 58x49x60 cm |
Peso del envío | 21 kg |

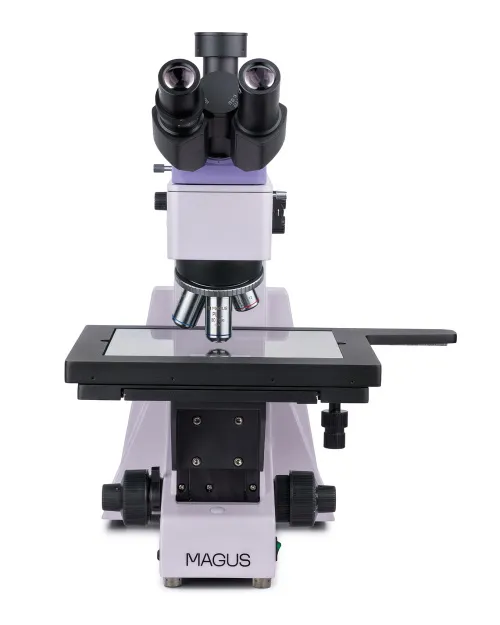

El microscopio metalúrgico MAGUS Metal 650 tiene una platina grande donde puede colocar máscaras de fotografía, placas de circuito impreso, circuitos integrados y otras muestras largas y anchas para examinarlas con luz reflejada. Es posible realizar observaciones de campo claro y con luz polarizada. El microscopio proporciona un enfoque de alta precisión. El valor de incremento del enfoque preciso de 0,7 µm facilita el trabajo con objetivos de gran aumento. Este microscopio se utiliza para trabajos de investigación en plantas industriales y para enseñar a estudiantes de ingeniería.
Óptica

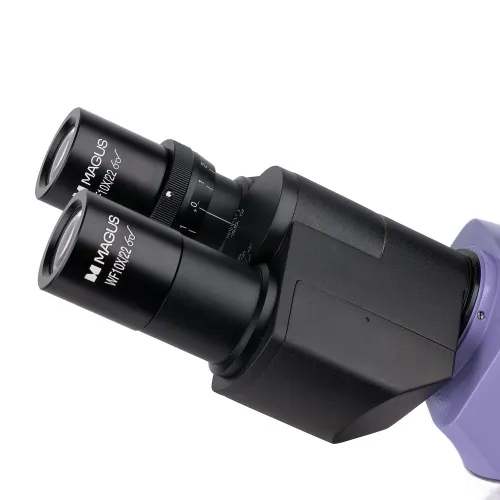

La óptica plana acromática corregida al infinito ofrece imágenes nítidas y detalladas. El cabezal del microscopio es trinocular, con una inclinación de 30° y un tubo vertical para instalar una cámara digital (no incluida). La cámara captura fotos y vídeos de las observaciones realizadas y envía la imagen una pantalla externa. Hay un divisor del haz de luz de dos posiciones: 100:0 y 0:100. El haz de luz se dirige hacia los oculares o hacia la cámara. Hay un anillo de ajuste de las dioptrías en el tubo izquierdo.

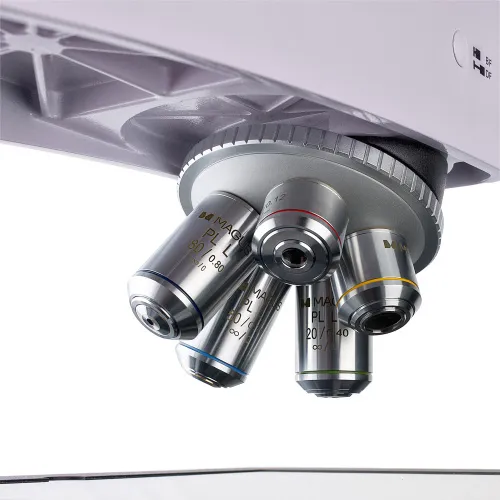

Puede instalar 5 objetivos en el revólver giratorio; todos están incluidos en el kit. Para conseguir un mayor poder de aumento, puede instalar objetivos opcionales en lugar de los básicos. En la configuración básica, el microscopio proporciona un poder de aumento desde 50x a 800x. El revólver giratorio con los objetivos instalados está orientado hacia el interior: el usuario puede ver los objetivos que hay insertados en el camino óptico.
Iluminación
El sistema de iluminación por luz reflejada combina tres elementos que se pueden centrar: fuente de luz, diafragma de apertura y diafragma de campo. El iluminador halógeno de 30 W emite una luz cálida, por lo que no se produce fatiga ocular al trabajar con el microscopio durante períodos largos. El brillo de la iluminación es ajustable, y es posible configurar el método de iluminación Köhler. El sistema de iluminación por luz reflejada también cuenta con un dispositivo de polarización: un analizador integrado y un polarizador giratorio extraíble. Se incluye un juego de filtros de color.
Platina y mecanismo de enfoque

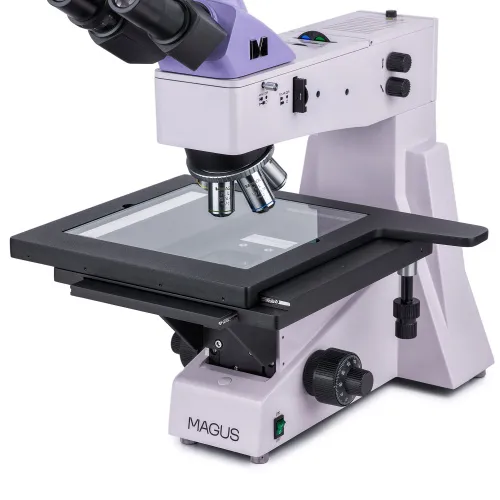

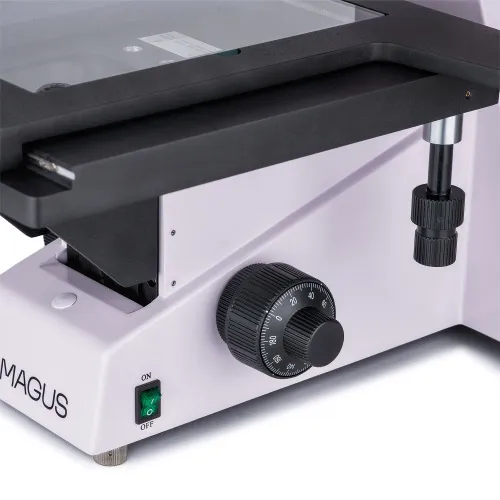

El aspecto más interesante del diseño del microscopio es la platina de 280 x 270 mm, que se puede desplazar a lo largo de dos ejes dentro de un radio de 204 mm. Ello permite observar muestras de gran tamaño y examinar su superficie fácilmente. Los mandos de enfoque aproximado y enfoque preciso son coaxiales y están situados a ambos lados del microscopio; el enfoque aproximado cuenta con un mando de bloqueo y un mando de ajuste de la tensión. Los mandos de ajuste del enfoque están cerca de la base del microscopio, lo que permite reposar las manos sobre la mesa mientras utiliza el microscopio.
Accesorios
La gama de accesorios compatibles con el microscopio MAGUS Metal 650 incluye oculares, objetivos de larga distancia de trabajo, cámaras digitales y portaobjetos de calibración. Los accesorios se pueden utilizar para ampliar las prestaciones del microscopio.
Características principales:
- Platina grande con un amplio rango de desplazamiento para trabajar con muestras largas y anchas
- Valor de incremento del enfoque preciso de 0,7 µm para facilitar el enfoque cuando se trabaja con grandes aumentos; enfoque aproximado con mando de bloqueo y mando de ajuste de la tensión
- Cabezal trinocular con tubo trinocular y divisor del haz de luz
- Iluminador de luz reflejada: potente bombilla halógena de 30 W con ajuste del brillo y funcionamiento con fuente de alimentación de CA
- Dispositivo de polarización, iluminador de luz reflejada cuyos elementos se pueden centrar, método de iluminación Köhler, filtros de color
- Amplia gama de accesorios opcionales compatibles

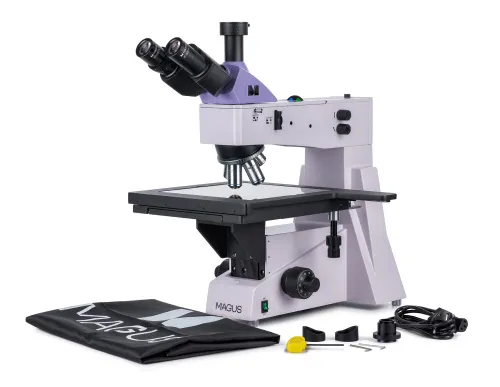

El kit incluye:
- Base del microscopio con conexión eléctrica, fuente de luz reflejada, mecanismo de enfoque, platina y revólver giratorio
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL L10х/0,25 WD 20,2 mm
- Objetivo plano acromático corregido al infinito: PL L20х/0,40 WD 8,80 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 WD 3,68 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 WD 1,25 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Cable de alimentación CA
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L40х/0,60 WD: 3,98 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 WD: 2,08 mm
- Objetivo plano acromático corregido al infinito: PL L100x/0,85 (uso en seco) WD 0,40 mm
- Cámara digital
- Portaobjetos de calibración
ID de producto | 82900 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018386 |
Tamaño de paquete (LxAn.xAl.) | 58x49x60 cm |
Peso del envío | 21 kg |
Tipo | luz/óptico, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | básico: 50–800 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; PL L80x/0,80; distancia parafocal 45 mm (*opcional: PL L40x/0,60, PL L60x/0,70; PL L100x/0,85 (uso en seco) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 280x270 |
Rango de desplazamiento de la platina, mm | 204/204 |
Platina | mecánico de dos ejes |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Diafragma | diafragmas de apertura y de campo integrados |
Enfoque | coaxial, enfoque aproximado (30 mm, 13,1 mm/círculo, con mando de bloqueo y mando de ajuste de tensión) y enfoque preciso (0,0007 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/30 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador integrado y polarizador extraíble |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | superior |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
