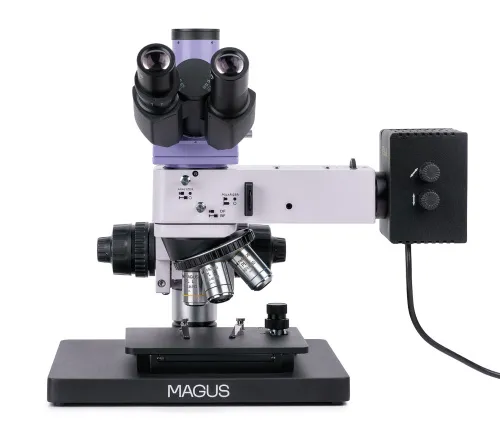

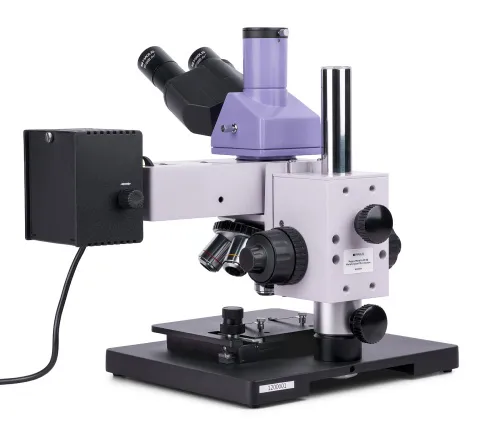

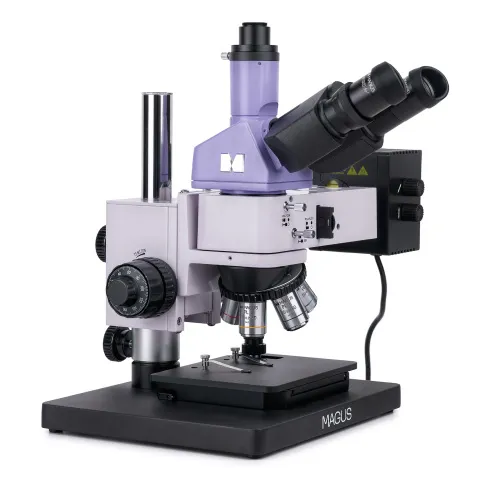

Microscopio metalúrgico MAGUS Metal 630 BD
Poder de aumento: 50–500х. Cuerpo de microscopio compacto, cabezal trinocular, objetivos plano acromáticos para las técnicas de microscopía de campo claro y campo oscuro, iluminador de luz reflejada halógena de 50 W
ID de producto | 82899 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018355 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 19.5 kg |
Microscopio metalúrgico MAGUS Metal 630 BD para las técnicas de microscopía de campo claro, campo oscuro y polarización. La potente iluminación halógena produce una imagen de calidad con cualquier lente objetivo y método de microscopía. El microscopio está diseñado para realizar controles de calidad y estudiar la microestructura de metales, materiales semiconductores y objetos opacos. Se utiliza para trabajos de investigación en centros de producción, laboratorios de investigación y departamentos universitarios.
Óptica
El cabezal trinocular tiene un tubo vertical en el que se instala una cámara digital (no incluida). El haz de luz se puede dirigir hacia los oculares o hacia la cámara utilizando un mando de selección del haz de luz. Los tubos oculares están inclinados 30° para facilitar la observación. El anillo de ajuste de las dioptrías está ubicado en el tubo izquierdo.
Una vez instalados los objetivos incluidos en el kit, queda una posición libre para instalar un objetivo opcional. Todos los objetivos de la configuración básica son plano acromáticos, con una larga distancia de trabajo y son adecuados para la microscopía de campo claro y campo oscuro.
Iluminación
Para las observaciones de campo oscuro, el microscopio está equipado con una bombilla halógena de mayor potencia (50 W). Además, el sistema de iluminación por luz reflejada incluye: un juego de filtros, diafragmas de apertura y de campo, un dispositivo de campo oscuro, un analizador integrado y un polarizador extraíble. El diafragma de apertura y la fuente de luz se pueden centrar. Se puede configurar el método de iluminación Köhler.
Platina y mecanismo de enfoque

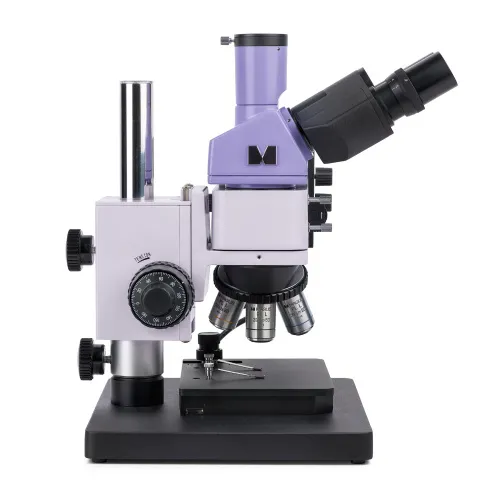

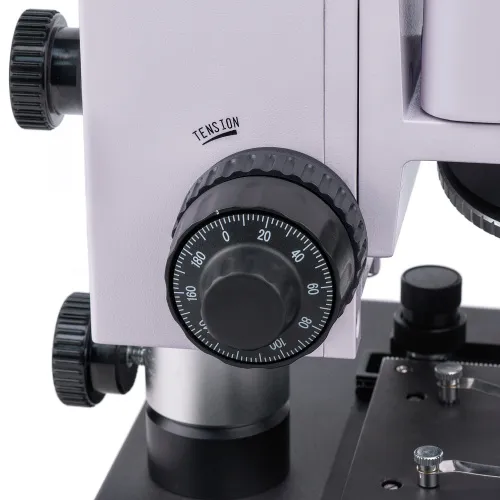

El microscopio tiene un diseño único respecto al cuerpo y el mecanismo de enfoque que permite que la muestra examinada pueda ser de cualquier tamaño y altura. Otra característica es su pequeño tamaño: el microscopio cabe fácilmente en superficies de 40 cm. Los mandos de enfoque aproximado y preciso son coaxiales y están situados a ambos lados del cuerpo del microscopio. También se puede ajustar la tensión del enfoque aproximado.
Accesorios
Se pueden adquirir por separado accesorios adicionales para el microscopio MAGUS Metal 630 BD. Estos accesorios incluyen oculares compatibles, objetivos de larga distancia de trabajo para campo claro y campo oscuro, portaobjetos de calibración y cámaras digitales.
Características principales:
- Adecuado para estudiar muestras opacas de cualquier tamaño y altura
- Cabezal trinocular con tubo vertical para instalar una cámara digital, y divisor del haz de luz con dos posiciones (100/0 y 0/100)
- Observaciones con luz reflejada utilizando técnicas de microscopía de campo claro, campo oscuro y polarización
- La potencia de la fuente de luz halógena se ha incrementado a 50 W (adecuada para la técnica de campo oscuro)
- Diafragmas de campo y de apertura para el método de iluminación Köhler, juego de filtros de color, centrado de ambas diafragmas y fuente de luz
- Diseño de cuerpo compacto para instalar el microscopio en espacios pequeños
- Amplia gama de accesorios opcionales
El kit incluye:
- Cuerpo con mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 BD WD 9,7 mm
- Objetivo plano acromático corregido al infinito: PL L10x/0,25 BD WD 9,3 mm
- Objetivo plano acromático corregido al infinito: PL L20x/0,40 BD WD 7,2 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 BD WD 2,5 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Base con conexión eléctrica
- Cable de alimentación
- Cable de alimentación del iluminador de luz reflejada
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L40x/0,60 BD WD 3,0 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 BD WD: 1,9 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 BD WD: 0,8 mm
- Objetivo plano acromático corregido al infinito: PL L100х/0,85 (uso en seco) BD WD: 0,4 mm
- Cámara digital
- Portaobjetos de calibración
ID de producto | 82899 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018355 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 19.5 kg |
Tipo | luz/óptico, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | básico: 50–500 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; distancia parafocal 45 mm (*opcional: PL L40x/0,60 BD, PL L60x / 0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (uso en seco)) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |

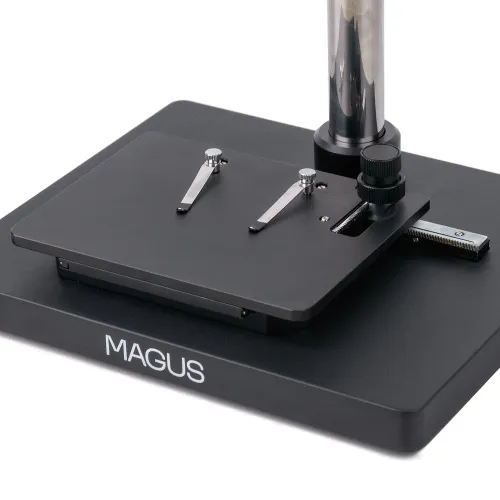

Platina, mm | 185x140 |
Rango de desplazamiento de la platina, mm | 35/30 |
Platina | platina mecánica de dos ejes; tamaño de la base del microscopio: 300 x 240 mm |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Diafragma | diafragmas de apertura y de campo integrados |
Enfoque | coaxial, enfoque aproximado (con ajuste de tensión) y ajuste preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/50 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador integrado y polarizador extraíble, dispositivo de campo oscuro |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | superior |
Método de investigación | campo claro, campo oscuro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
