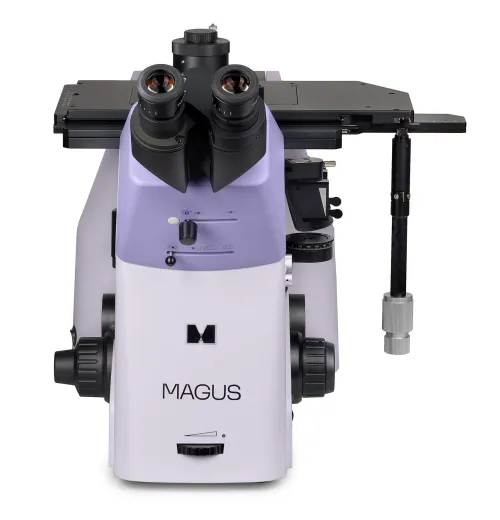

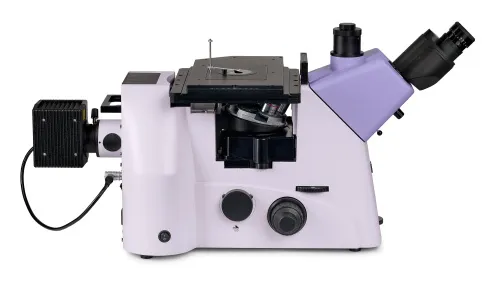

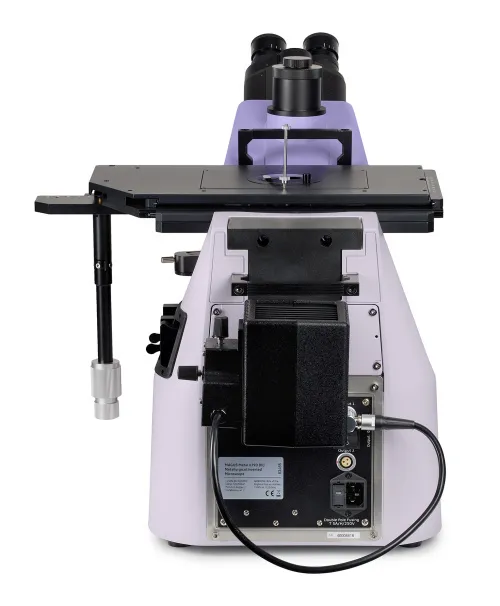

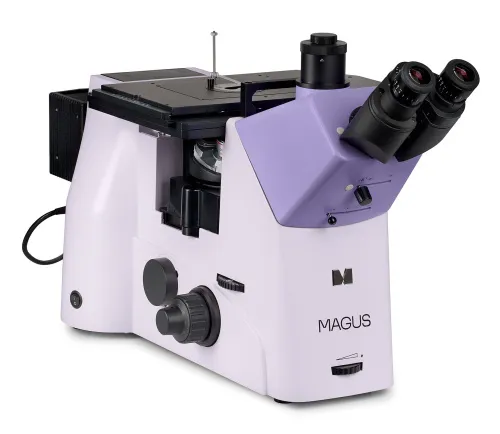

Microscopio metalúrgico invertido MAGUS Metal V790 DIC
Ampliación: 50–1000x o 50–1500x (con lente de 1,5 aumentos). Cabezal trinocular con una lente Bertrand, objetivos plano semiapocromáticos y plano apocromáticos de campo claro y campo oscuro, y un iluminador halógeno reflejado de 100 W
ID de producto | 83485 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555019512 |
Tamaño de paquete (LxAn.xAl.) | 76x61x58 cm |
Peso del envío | 34.9 kg |
El microscopio está diseñado para estudiar la microestructura de metales y aleaciones, materiales semiconductores y otras muestras opacas.
El diseño del microscopio invertido no limita el tamaño de la muestra examinada; solo su peso está limitado hasta 30 kg. La muestra se debe primero preparar especialmente y luego colocar en la platina con la superficie orientada hacia abajo.
Este microscopio puede estudiar objetos opacos en luz reflejada utilizando las técnicas de campo claro, campo oscuro, microscopía de polarización y contraste de interferencia diferencial.

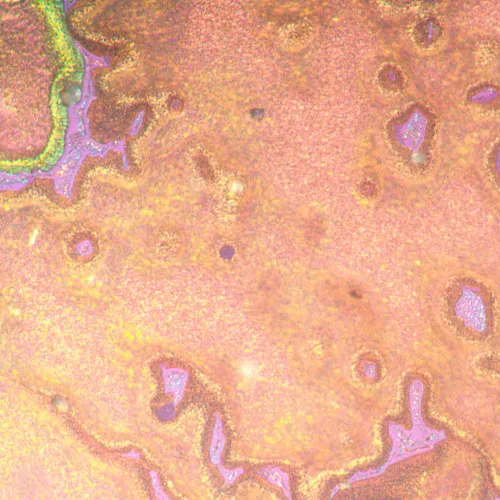

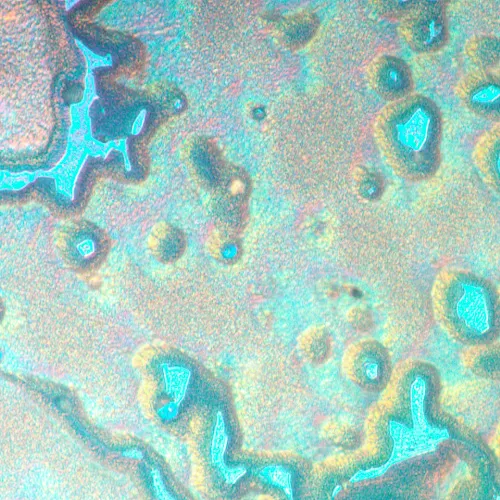

DIC es una técnica avanzada de contraste de polarización. Este método aumenta la profundidad de campo y la nitidez de la imagen, proporciona información adicional sobre la estructura del objeto estudiado y visualiza con color las irregularidades de las superficies estudiadas. Las superficies planas se pintan por igual, pero una superficie con diferencias de altura, incluso mínimas, presentará irregularidades de color. El objeto de estudio aparecerá en relieve.
El microscopio se puede utilizar en diversos campos (metalurgia, ingeniería, sectores aeroespacial, nuclear y energético), así como en laboratorios de investigación y universidades técnicas.

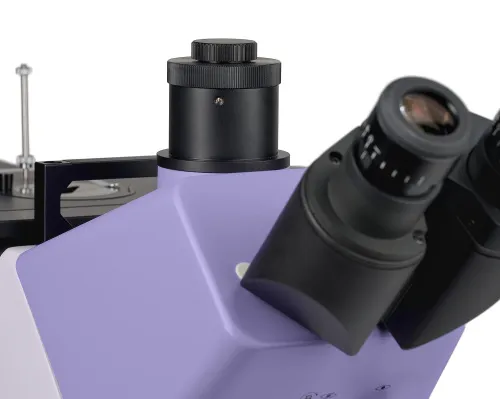

Cabezal del microscopio
Cabezal trinocular con óptica corregida al infinito. El ángulo de inclinación de 45° proporciona unas condiciones cómodas para el investigador tanto cuando trabaja sentado como de pie. El usuario puede adoptar una postura natural y, por tanto, no se acumula fatiga durante la jornada de trabajo.

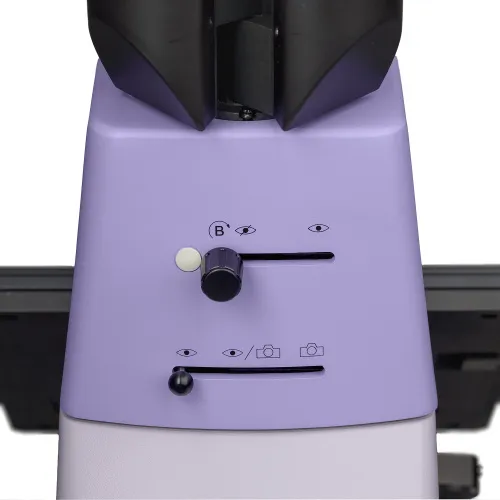

El cabezal del microscopio lleva integrada una lente Bertrand; para introducirla en el sistema óptico se utiliza un regulador situado en la parte frontal del cabezal. La lente de Bertrand se utiliza para estudios conoscópicos.
La cámara digital se instala en el tubo trinocular o en uno de los puertos de imagen laterales del cuerpo del microscopio. El haz del cabezal trinocular puede dividirse 100/0, 50/50 o 0/100. La división del haz en el puerto fotográfico derecho es 100/0 y 20/80; en el izquierdo es 100/0 y 0/100.
El paquete básico incluye oculares de 10x/23 mm con ajuste dióptrico y distancia de acomodación ocular larga para trabajar con gafas.

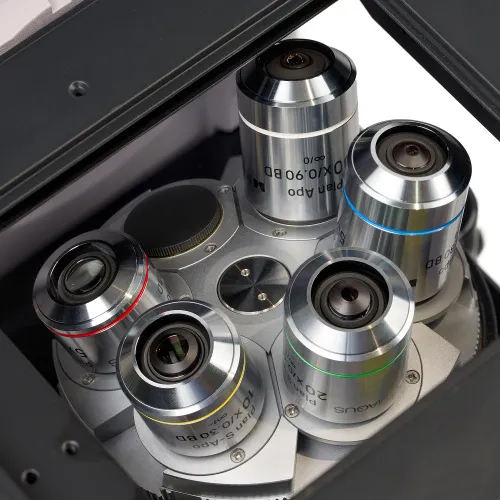

Revólver giratorio
El revólver giratorio de 5 objetivos está dispuesto debajo de la platina en el cuerpo del microscopio.
El método de contraste de interferencia diferencial se implementa mediante placas DIC: una se utiliza con objetivos de bajo aumento y la otra con objetivos de aumento medio y alto. La placa DIC se instala en una ranura especial del revólver giratorio.

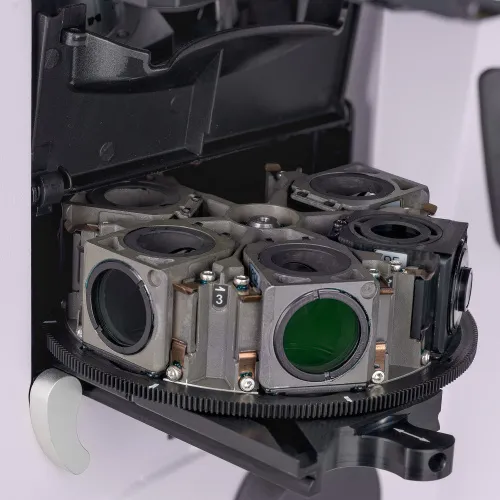

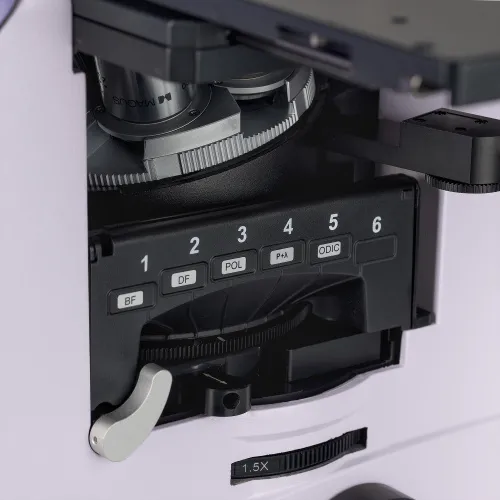

Torreta para la instalación de módulos de contraste
Debajo del revólver portaobjetivos del soporte del microscopio hay una torreta para la instalación de módulos de contraste. Pueden instalarse seis módulos. Girando la torreta, se cambia el modo de observación, el cambio de un método de contraste a otro se produce rápidamente y sin ajustes complejos.
Interruptor con lente de aumento adicional
Se utiliza un conmutador giratorio para insertar la lente principal de 1x o una lente de aumento adicional de 1,5x en la trayectoria óptica. Una lente de aumento sirve para incrementar el aumento del microscopio sin necesidad de adquirir o instalar accesorios adicionales. El interruptor está en el lado derecho del cuerpo del microscopio, debajo del revólver giratorio.
Objetivos
Objetivos plano semiapocromáticos y plano apocromáticos con una gran distancia de trabajo que están diseñados para las técnicas de microscopía de campo claro y campo oscuro. Proporcionan una mejor corrección de la aberración cromática y esférica en comparación con los objetivos acromáticos planos.

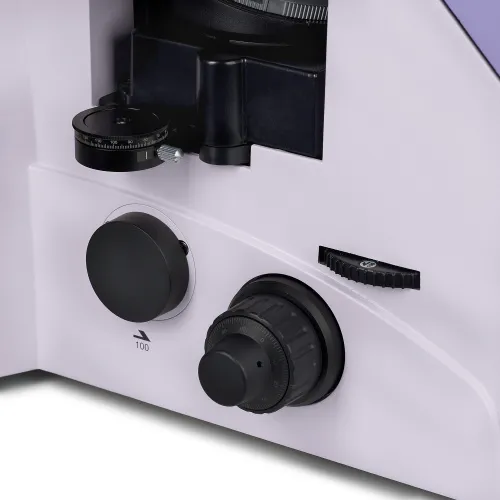

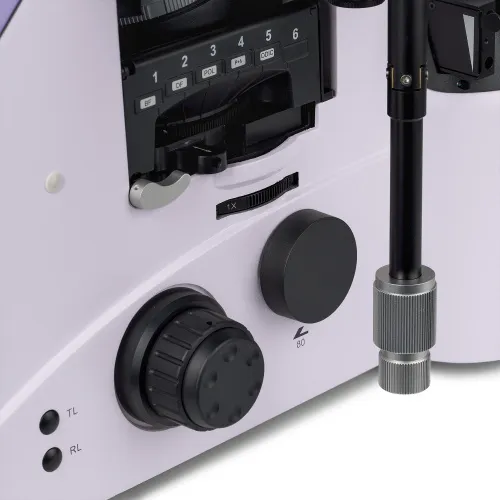

Mecanismo de enfoque
Los mandos coaxiales de enfoque aproximado y preciso se encuentran a ambos lados de la base del microscopio. El mando de enfoque preciso derecho tiene hendiduras especiales para los dedos, y el izquierdo tiene una escala.
El botón de bloqueo del enfoque aproximado ayuda a ajustar rápidamente el microscopio después de cambiar el objeto de estudio. El botón se encuentra en el lado izquierdo del microscopio, en el mismo eje que el mecanismo de enfoque.
El anillo del lado derecho ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

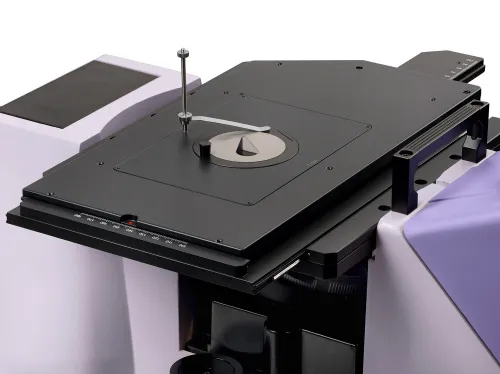

Platina
La muestra observada se puede desplazar moviendo la platina a lo largo de dos ejes. En el centro de la platina se instala un inserto con un orificio de diámetro adecuado. Se utiliza un porta muestras para mantener el objeto en su lugar.
El revestimiento de tres capas protege la platina de arañazos y otros daños superficiales cuando se trabaja con muestras pesadas y de gran tamaño.
El mango largo inclinable de control de la platina garantiza la comodidad del usuario durante el trabajo: la mano descansa sobre la mesa sin esfuerzo. El mango puede instalarse en el lado derecho o izquierdo de la platina.
Fuente de luz
El compartimento de la lámpara tiene una bombilla halógena de 100 W. Es lo suficientemente brillante como para trabajar con objetivos con aumentos de 4x a 100x, no solo en campo claro y luz polarizada, sino también en técnicas de microscopía de campo oscuro. Las bombillas halógenas emiten luz con una temperatura de color que permite trabajar cómodamente.

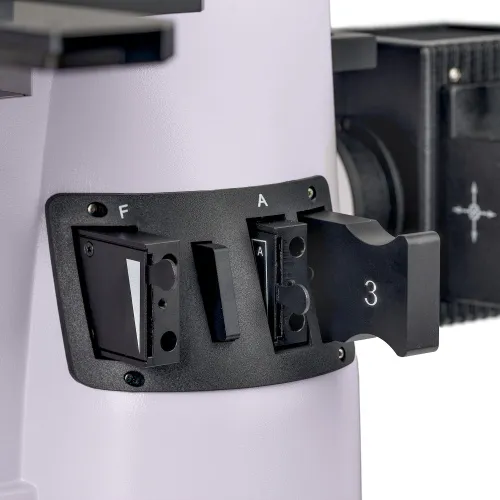

Iluminación por luz reflejada
El sistema de iluminación permite configurar el método de iluminación Köhler. Los diafragmas de campo y apertura están precentrados de fábrica y no requieren centrado adicional. Si es necesario, los diafragmas se pueden ajustar con tornillos de centrado.
El analizador y el polarizador son para la técnica de microscopía de polarización. El polarizador es fijo y el analizador gira 360°.
Un juego de filtros de luz le ayuda a ajustar la reproducción del color.
Diseño ergonómico
La incomodidad física causa fatiga y reduce la productividad. El diseño ergonómico del microscopio juega un papel importante en la investigación científica diaria.
El MAGUS Metal V790 DIC proporciona comodidad al usuario durante el trabajo.
El microscopio se maneja con un movimiento mínimo de la mano, ya que el mango de control de la platina larga y el mando de enfoque preciso están situados en la misma zona de trabajo.
Los mandos de enfoque están situados en la parte inferior del cuerpo. El usuario no tiene que forzar las manos. Gracias al suave movimiento del mecanismo, el usuario puede enfocar el objeto sin esfuerzo.
Características principales:
- Adecuado para estudiar objetos opacos dimensionales de hasta 30 kg
- Lente Bertrand para conoscopia y ortoscopia
- Una lente de aumento adicional aumenta el aumento del microscopio en 1,5x; se inserta en el sistema óptico mediante un interruptor en el cabezal del microscopio
- Tres opciones independientes para montar una cámara digital y un monitor: un tubo trinocular y dos tubos laterales en el cuerpo; división del haz en el cabezal trinocular: 100/0, 50/50, 0/100, en el cuerpo: 100/0 y 20/80 (puerto fotográfico derecho), 100/0 y 0/100 (puerto fotográfico izquierdo)
- Los objetivos plano semiapocromáticos y plano apocromáticos con distancia de trabajo ampliada se utilizan para trabajar en las técnicas de campo claro y campo oscuro
- Torreta multifuncional con 6 ranuras para instalar módulos de diferentes métodos de contraste
- Iluminador halógeno de luz reflejada con potencia aumentada de 100 W, específico para el método de campo oscuro
- Iluminación Köhler, elementos centrados del sistema de iluminación, técnicas de campo oscuro, campo claro, polarización y DIC
- Los filtros de color reducen la intensidad de determinadas longitudes de onda y ajustan la reproducción del color en la fotografía microscópica
- Platina grande con insertos y mango de control largo para un manejo cómodo

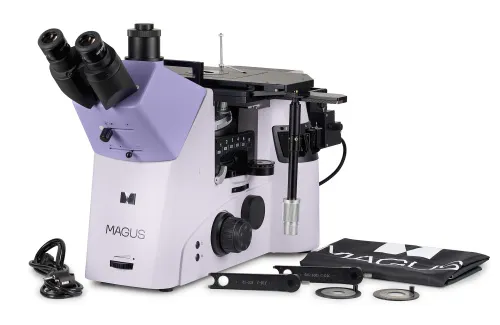

El kit incluye:
- Cuerpo con fuente de alimentación integrada, mecanismo de enfoque, platina, revólver giratorio y torreta para la instalación de módulos de contraste
- Compartimento de la lámpara
- Cabezal trinocular con lente Bertrand
- Objetivo plano semiapocromático, corregido al infinito: Plan S-Apo BD 5x/0,15 ∞/- WD 20 mm
- Objetivo plano semiapocromático, corregido al infinito: Plan S-Apo BD 10х/0,30 ∞/- WD 11 mm
- Objetivo plano semiapocromático, corregido al infinito: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 mm
- Objetivo plano apocromático, corregido al infinito: Plan S-Apo BD 50х/0,80 ∞/0 WD 1 mm
- Objetivo plano apocromático, corregido al infinito: Plan S-Apo BD 100х/0,90 ∞/0 WD 1 mm
- Ocular 10x/23 mm con distancia de acomodación ocular larga y ajuste de dioptrías (2 unidades)
- Ojera de ocular (2 unidades)
- Placa DIC para objetivos (2 unidades)
- Dispositivo de polarización
- Juego de filtros
- Adaptador de cámara con montura C
- Cable de alimentación CA
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Cámara digital
- Portaobjetos de calibración
ID de producto | 83485 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555019512 |
Tamaño de paquete (LxAn.xAl.) | 76x61x58 cm |
Peso del envío | 34.9 kg |
Tipo | luz/óptico, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf, con lente Bertrand, división del haz 100/0, 50/50, 0/100 |
Ángulo de inclinación de cabezal | 45° |
Ampliación, x | 50–1000 configuración básica (50–1500x con lente de aumento adicional incorporada de 1,5x) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10x/23 mm, larga distancia de acomodación ocular (2 unidades) |
Objetivos | objetivos plano semiapocromáticos y plano apocromáticos, corregidos al infinito; 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; altura parafocal 45 mm |
Revólver | para 6 objetivos, con ranura DIC |
Distancia de trabajo, mm | 20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 340x230 |
Rango de desplazamiento de la platina, mm | 130/85 |
Platina | mecánica de dos ejes de tres capas, con mango coaxial X/Y con capacidad de posición baja e inclinación, carga máxima 30 kg, insertos de platina |
Ajuste dióptrico | ±5D en cada ocular |
Ajuste dióptrico | ✓ |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, aproximado (10 mm, con mando de bloqueo y mando de ajuste de tensión) y preciso (0,002 mm, 0,2 mm/círculo) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | alimentación de red de CA, 220±22 V, 50 Hz |
Tipo de fuente de iluminación | 12 V/100 W |
Filtros de luz | sí |
Intervalo de temperatura de funcionamiento, °C | 5...+40 |
Adicional | polarizador y analizador, placas DIC para objetivos, torreta para la instalación de módulos de contraste |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | superior |
Método de investigación | campo claro, campo oscuro, DIC, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
