Microscopio metalúrgico invertido MAGUS Metal V700 BD
Poder de aumento: 50–500х. Cabezal trinocular, objetivos plano acromáticos para microscopía de campo oscuro y campo claro, iluminador de luz reflejada halógena de 50 W
ID de producto | 82903 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018478 |
Tamaño de paquete (LxAn.xAl.) | 49x34x68 cm |
Peso del envío | 16.5 kg |

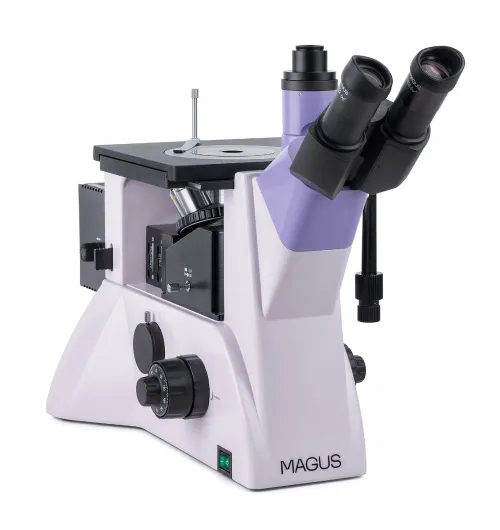

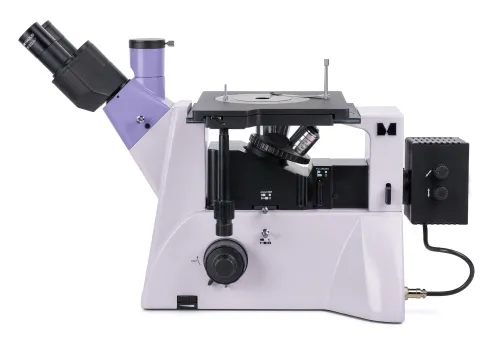

El modelo MAGUS Metal V700 BD es un microscopio metalúrgico invertido: el revólver giratorio se encuentra debajo de la muestra y utiliza luz reflejada para las observaciones. Técnicas de microscopía disponibles: campo claro, campo oscuro y luz polarizada. El microscopio se utiliza para estudiar metales, aleaciones, semiconductores y otras muestras opacas de gran tamaño, de hasta 2 kg. Se utiliza ampliamente en instalaciones industriales, fábricas y laboratorios de control de calidad, así como en universidades y centros de investigación.
Óptica

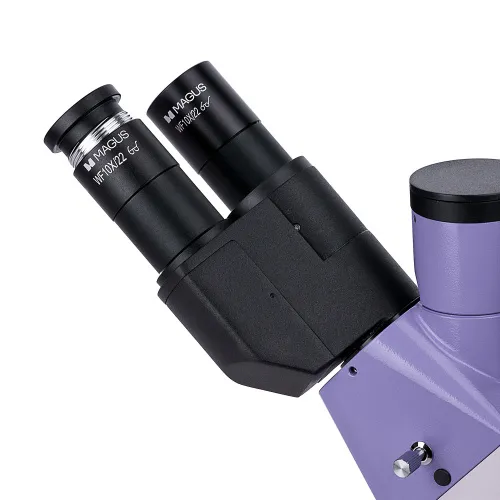

Puede instalar el cabezal del microscopio de la forma habitual o girarlo 180°, de acuerdo con el diseño del aparato. Existe la opción de instalar una cámara digital y un monitor: El cabezal del microscopio tiene un tubo trinocular y en el cuerpo se encuentra un conector lateral para cámara. Existe división del haz de luz para el cabezal y el cuerpo: relación de intensidades luminosas de 50:50 y 100:0 en el cabezal del microscopio, y de 100:0 y 0:100 en el cuerpo.

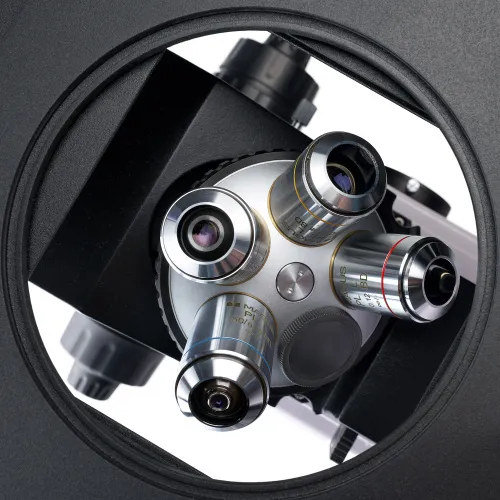

Debajo de la muestra examinada se encuentra un revólver giratorio para 5 objetivos. El revólver tiene 4 posiciones para instalar los objetivos incluidos en el kit y una posición adicional para instalar otro objetivo. Todos los objetivos de este microscopio llevan la indicación "BD", es decir, están especialmente diseñados para la microscopía de campo claro y campo oscuro y tienen una larga distancia de trabajo.
Iluminación
Fuente de luz: Bombilla halógena de 50 W. La iluminación cálida reduce la fatiga visual y es ideal para largas horas de trabajo con el microscopio. La potente iluminación permite obtener imágenes nítidas y detalladas utilizando cualquier técnica de microscopía y cualquier objetivo. La fuente de luz se puede centrar a lo largo de tres ejes y la iluminación Köhler se puede ajustar mediante diafragmas de apertura y de campo. El sistema de iluminación por luz reflejada también incluye un dispositivo de polarización y un dispositivo de campo oscuro.
Platina y mecanismo de enfoque

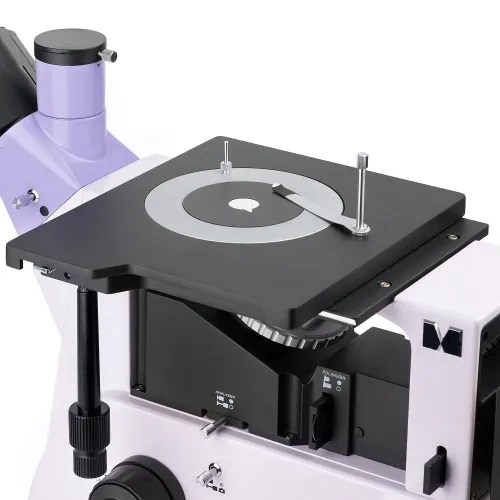

Platina con placa redonda giratoria en el centro. De acuerdo con el uso previsto, se pueden utilizar placas diferentes: Difieren en el diámetro del orificio: 10 mm, 20 mm o 30 mm. Después de colocar la muestra en la platina, se fija con un soporte. La platina, junto con la muestra, se puede desplazar a lo largo del eje X o el eje Y. Para ajustar el enfoque se utilizan el enfoque grueso (tiene un mando de bloqueo y un mando de ajuste de la tensión) y el enfoque preciso. Los mandos coaxiales de enfoque aproximado y enfoque preciso están situados en ambos lados cerca de la base del microscopio, por lo que el usuario puede reposar las manos sobre la mesa mientras usa un microscopio, en lugar de mantenerlas en el aire.
Accesorios
Puede instalar accesorios adicionales en el microscopio MAGUS Metal V700 BD para ampliar sus prestaciones. Los accesorios incluyen oculares, objetivos de campo oscuro y campo claro con una larga distancia de trabajo, cámaras digitales y portaobjetos de calibración.
Características principales:
- Platina provista de placas redondas con orificios de 10 mm, 20 mm y 30 mm; instrumento adecuado para estudiar muestras pesadas y grandes
- Compatible con las técnicas de microscopía de campo claro, campo oscuro y luz polarizada
- Posibilidad de girar el cabezal del microscopio 180° durante la instalación
- Opciones para instalar un monitor y una cámara digital: tubo trinocular y conector lateral para cámara; división del haz de luz: relación de intensidades luminosas de 100:0 y 0:100 en el cuerpo, y de 50:50 y 100:0 en el cabezal trinocular
- Potente iluminador halógeno (50 W) para realizar observaciones cómodas utilizando la técnica de campo oscuro, control del brillo, configuración del método de iluminación Köhler, filtros de color y una fuente de luz que se puede centrar a lo largo de tres ejes
- Posibilidad de instalar accesorios opcionales para mejorar el rendimiento del microscopio
El kit incluye:
- Base del microscopio con conexión eléctrica, mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 BD WD 9,7 mm
- Objetivo plano acromático corregido al infinito: PL L10x/0,25 BD WD 9,3 mm
- Objetivo plano acromático corregido al infinito: PL L20x/0,40 BD WD 7,2 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 BD WD 2,5 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Cable de alimentación CA
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L40x/0,60 BD WD 3,0 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 BD WD: 1,9 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 BD WD: 0,8 mm
- Objetivo plano acromático corregido al infinito: PL L100х/0,85 (uso en seco) BD WD: 0,4 mm
- Cámara digital
- Portaobjetos de calibración
ID de producto | 82903 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018478 |
Tamaño de paquete (LxAn.xAl.) | 49x34x68 cm |
Peso del envío | 16.5 kg |
Tipo | luz/óptico, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf, giratorio 180° |
Ángulo de inclinación de cabezal | 45° |
Ampliación, x | básico: 50–500 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; distancia parafocal 45 mm (*opcional: PL L40x/0,60 BD, PL L60x / 0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (uso en seco)) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 242x200 |
Rango de desplazamiento de la platina, mm | 30/30 |
Platina | mecánico de dos ejes, placa giratoria redonda de Ø130 mm con orificios de Ø10 mm, Ø20 mm y Ø30 mm |
Diafragma | diafragmas de apertura y de campo integrados |
Enfoque | coaxial, enfoque aproximado (con ajuste de la tensión y mando de bloqueo) y enfoque preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/50 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador y polarizador extraíbles, dispositivo de campo oscuro |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | inferior |
Método de investigación | campo claro, campo oscuro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
