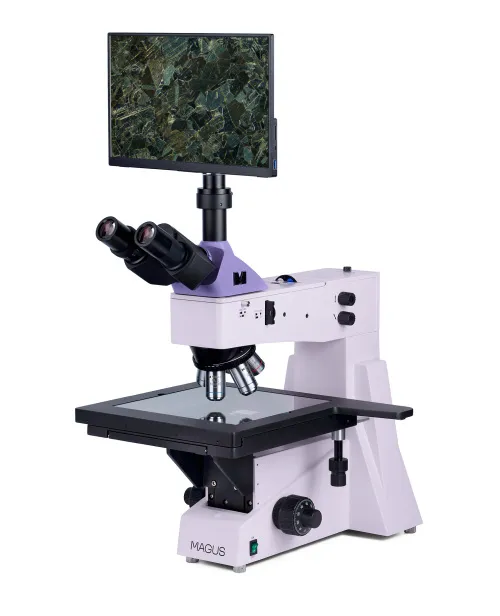

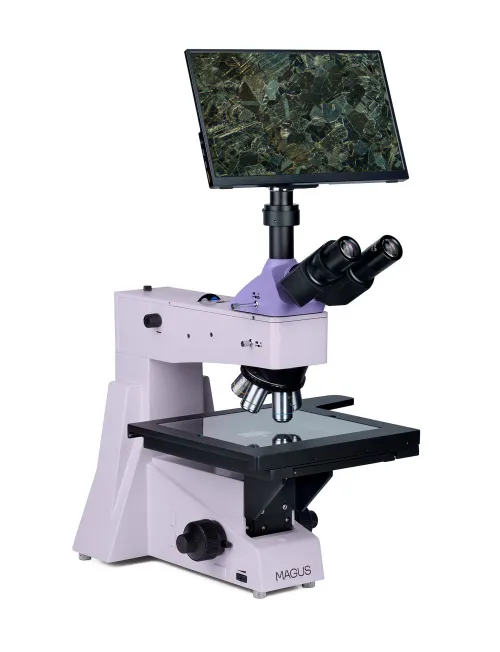

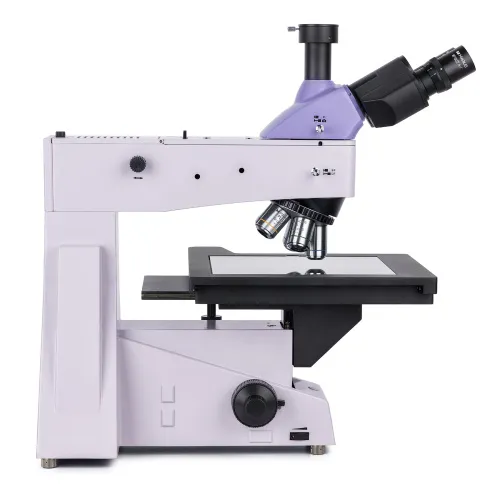

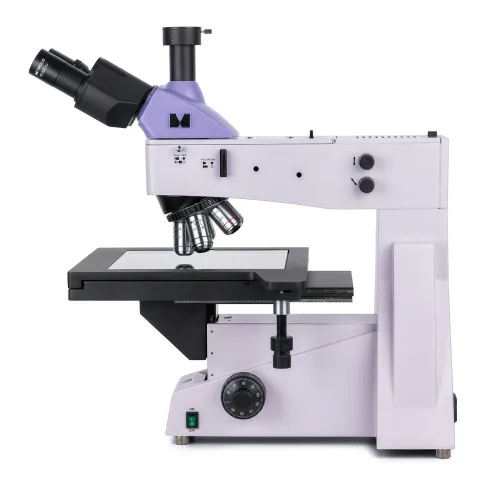

Microscopio metalúrgico digital MAGUS Metal D650 BD LCD

El microscopio metalúrgico digital MAGUS Metal D650 BD LCD es adecuado para observar las superficies de máscaras de fotografía, circuitos integrados, placas de circuito impreso y otros objetos largos y anchos. Está equipado con una platina grande que puede contener fácilmente muestras grandes y un enfoque preciso con un valor de incremento de 0,7 µm para observaciones de alta precisión realizadas con gran aumento. Técnicas de microscopía de campo claro, campo oscuro y luz polarizada. El microscopio es adecuado para laboratorios de control de calidad, centros de investigación y departamentos universitarios.

Cámara digital

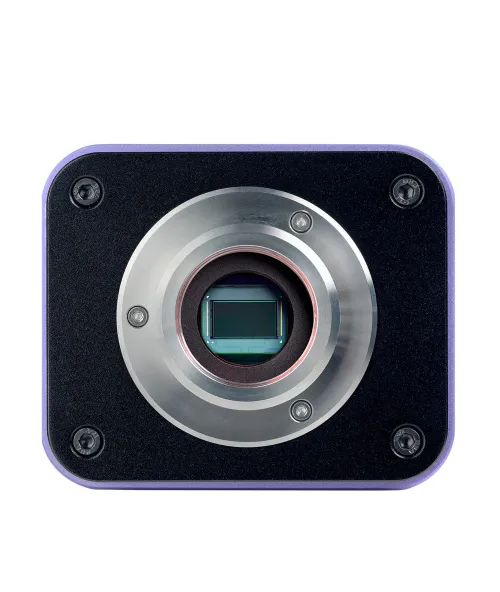

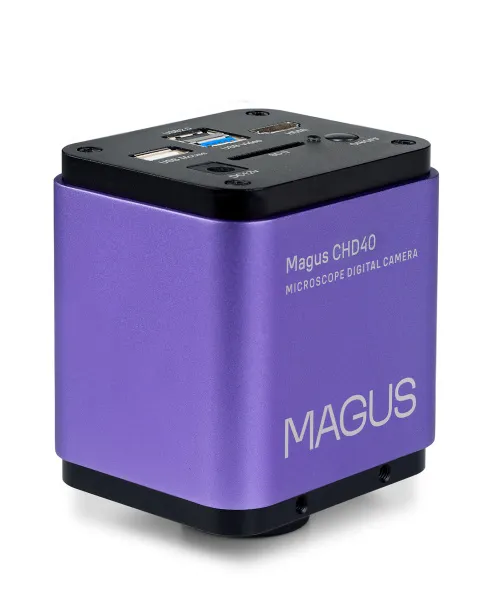

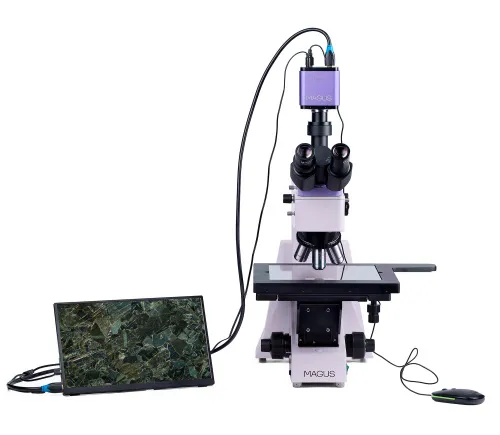

La cámara digital MAGUS CHD40 es una cámara HDMI con tres interfaces de vídeo y conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor. La cámara está equipada con un sensor de 8 MP y produce imágenes realistas con una resolución 4K (3840x2160 px) cuando se conecta a través de HDMI o USB 3.0. Cuando se conecta a través de Wi-Fi, la calidad de imagen es Full HD (1920x1080 px). La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma, sin necesidad de estar conectada a un ordenador. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Puede conectar la cámara a un PC mediante Wi-Fi o USB 3.0. El vídeo se graba a 30 fps. La cámara combina una alta frecuencia de fotogramas (fps) y una interfaz HDMI de ancho de banda amplio. Por ello, los vídeos son vívidos, sin detenciones de la imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

Monitor

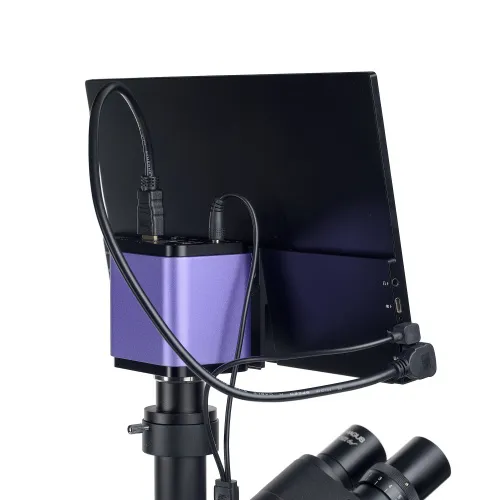

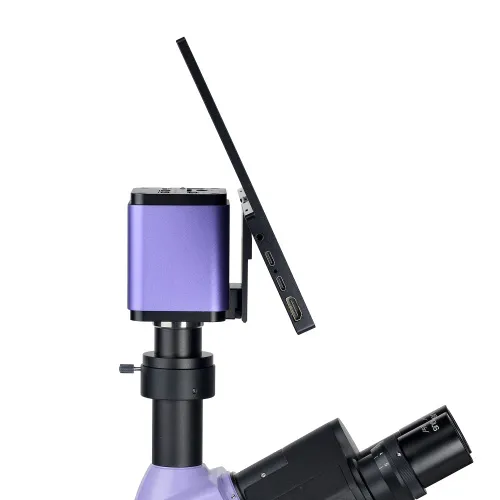

El monitor MAGUS MCD40 está diseñado para ser utilizado como dispositivo de visualización con un microscopio MAGUS. Se conecta a una cámara que está instalada en el microscopio para mostrar imágenes en tiempo real. Admite cámaras MAGUS con resolución 4K e interfaz HDMI. La diagonal de la pantalla es de 13,3 pulgadas. La matriz IPS proporciona imágenes brillantes con ángulos de visualización amplios. Si mira la pantalla en ángulo, la reproducción del color no se distorsiona. El monitor se puede colocar en un soporte plegable sobre una mesa o estante o instalar directamente en la cámara o microscopio.

Óptica

El cabezal trinocular tiene un tubo vertical para instalar una cámara digital. Un mando de selección permite dirigir el haz de luz hacia la cámara para tomar fotos y grabar vídeos que se pueden mostrar en una pantalla externa. La cámara no está incluida en la configuración básica del producto. En el ocular izquierdo se encuentra un anillo de ajuste de dioptrías para ajustar la imagen.

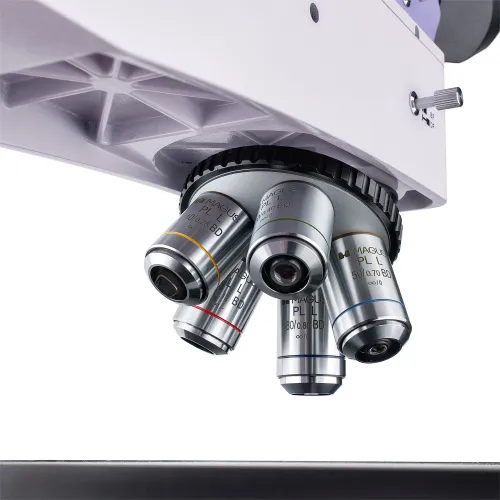

Los objetivos plano acromáticos con la designación BD están diseñados específicamente para las técnicas de microscopía de campo claro y campo oscuro. Los objetivos tienen una larga distancia de trabajo. El kit incluye cinco objetivos, uno en cada posición del revólver giratorio. Cualquier objetivo instalado se puede reemplazar rápidamente por otro opcional, si es necesario. Óptica corregida al infinito con un poder de aumento de 50x a 800x. El revólver giratorio con los objetivos instalados está orientado hacia el interior: el usuario puede ver los objetivos que hay insertados en el camino óptico.

Iluminación

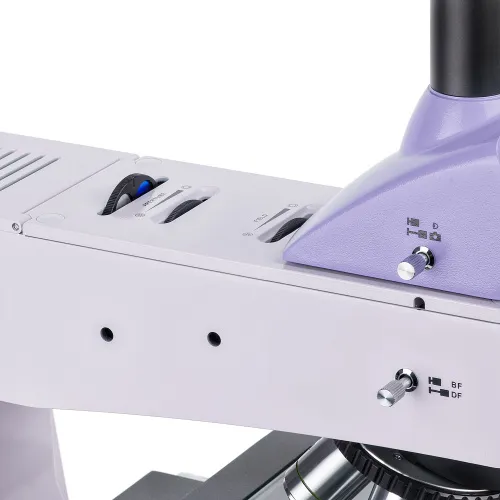

El sistema de iluminación por luz reflejada está diseñado para que todas las observaciones sean lo más detalladas posible con independencia del objetivo y las técnicas de microscopía utilizadas. La fuente de luz es una bombilla halógena de 50 W que produce una iluminación brillante, uniforme y cálida. Para ajustar la iluminación se puede utilizar el método de iluminación Köhler, se incluyen filtros para la representación de los colores y un dispositivo de polarización (analizador integrado y polarizador extraíble). La fuente de luz y los diafragmas de apertura y de campo se pueden centrar. El sistema de iluminación también incluye un dispositivo de campo oscuro.

Platina y mecanismo de enfoque

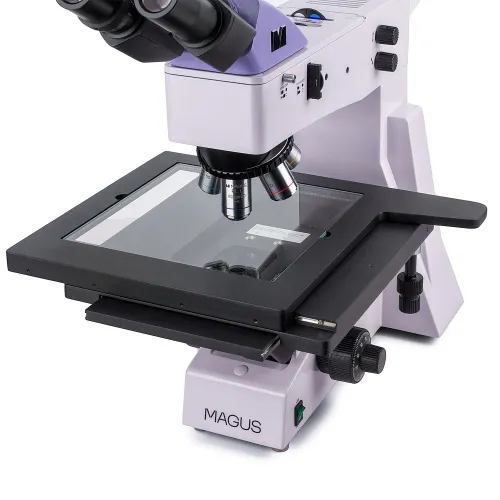

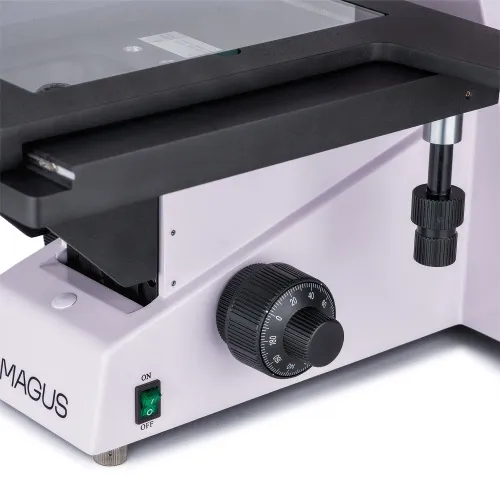

Una característica especial del microscopio es su gran platina de 280 x 270 mm, con un rango de desplazamiento de 204 mm a lo largo de los ejes X e Y. El enfoque se ajusta girando los mandos de enfoque aproximado y preciso. Los mandos de enfoque son fluidos y seguros, y gracias al valor de incremento del enfoque preciso, el trabajo con objetivos de gran aumento es preciso. El mecanismo de enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión. Los mandos de enfoque están situados en la base del microscopio, por lo que el usuario puede adoptar una posición relajada y cómoda mientras utiliza el microscopio. Puede reposar las manos sobre la mesa en lugar de sostenerlas en el aire.

Accesorios

Para sacar el máximo provecho al microscopio MAGUS Metal 650 BD, puede adquirir accesorios adicionales: oculares, objetivos con larga distancia de trabajo para las técnicas campo claro y campo oscuro, portaobjetos de calibración, cámaras digitales.

Características principales del microscopio:

• Valor de incremento del enfoque preciso de 0,7 µm; el enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión
• Platina grande para una fácil observación de objetos largos y anchos; amplio rango de desplazamiento de la platina a lo largo de dos ejes
• Óptica plana acromática, cabezal trinocular con divisor del haz de luz de dos posiciones (100:0 y 0:100), tubo vertical para instalar una cámara
• La fuente de luz y los diafragmas de campo y de apertura se pueden centrar, configuración del método de iluminación Köhler, dispositivo de polarización, juego de filtros de color, técnicas de microscopía de campo oscuro
• Iluminador con bombilla halógena de 50 W y fuente de alimentación de 220 V; brillo ajustable
• Accesorios opcionales

Características principales de la cámara:

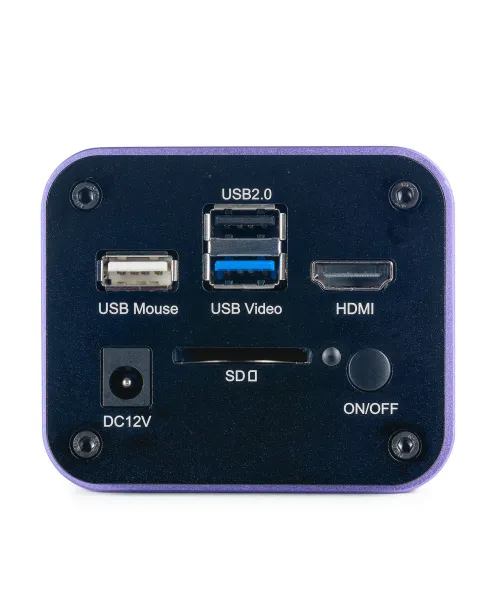

• La cámara funciona de forma autónoma sin conexión a un PC y a través de una interfaz HDMI. Se puede conectar a un PC mediante Wi-Fi y una interfaz USB 3.0
• Existe conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor
• 30 fps para observar objetos en movimiento, grabar vídeos y mover la muestra sin sacudidas ni retardos
• El sensor en color SONY Exmor/Starvis de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

El kit incluye:

• Cámara digital MAGUS CHD40 (cámara digital, cable HDMI (1,5 m), cable USB 3.0 (1,5 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador USB de red Wi-Fi (2 uds.), adaptador de corriente de CA 12 V/1 A (Europa), CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
• Monitor LCD MAGUS MCD40

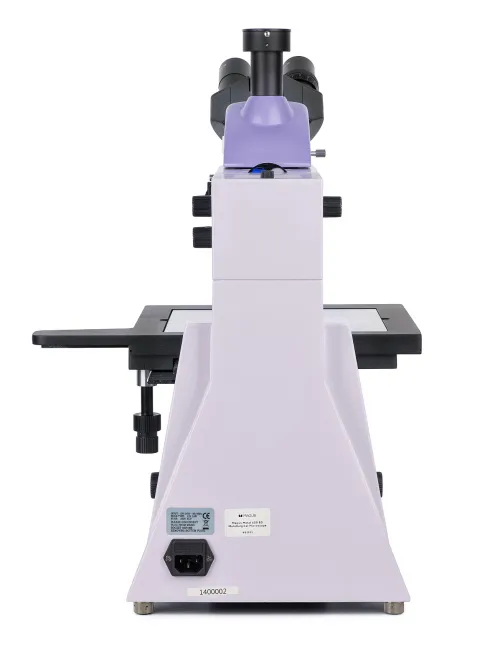

• Base del microscopio con conexión eléctrica, iluminador de luz reflejada, mecanismo de enfoque, platina y revólver giratorio
• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: PL L5x/0,12 BD WD 9,7 mm
• Objetivo plano acromático corregido al infinito: PL L10x/0,25 BD WD 9,3 mm
• Objetivo plano acromático corregido al infinito: PL L20x/0,40 BD WD 7,2 mm
• Objetivo plano acromático corregido al infinito: PL L50х/0,70 BD WD 2,5 mm
• Objetivo plano acromático corregido al infinito: PL L80x/0,80 BD WD 0,8 mm
• Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Adaptador de montura C con poder de aumento 1x
• Llave hexagonal
• Cable de alimentación CA
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Objetivo plano acromático corregido al infinito: PL L40x/0,60 BD WD 3,0 mm
• Objetivo plano acromático corregido al infinito: PL L60x/0,70 BD WD 1,9 mm
• Objetivo plano acromático corregido al infinito: PL L100х/0,85 (uso en seco) BD WD 0,4 mm
• Portaobjetos de calibración
