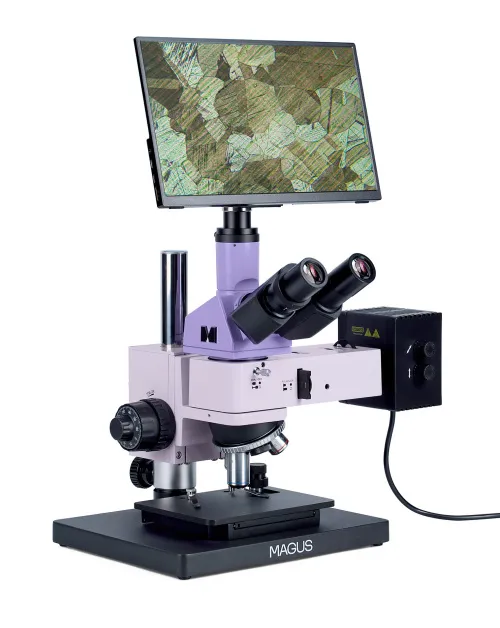

Microscopio metalúrgico digital MAGUS Metal D630 LCD
Con cámara y monitor. Poder de aumento: 50–500х. Soporte de microscopio compacto, cabezal trinocular, objetivos planos acromáticos, iluminador de luz reflejada halógena de 30 W
ID de producto | 83029 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018348 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 22.25 kg |

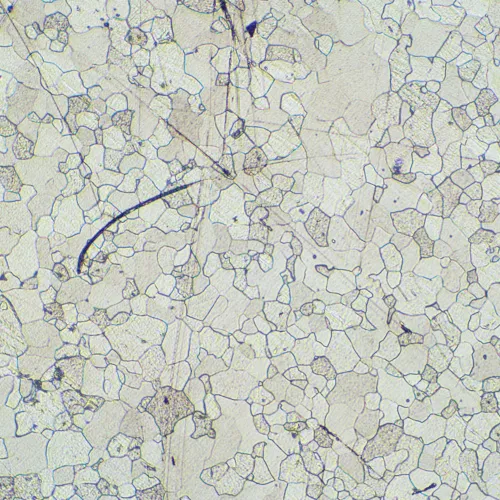

El microscopio metalúrgico de luz reflejada MAGUS Metal D630 LCD se utiliza para examinar la microestructura de objetos opacos de cualquier altura y tamaño. Los objetos de estudio son metales, aleaciones, semiconductores y revestimientos de pintura. Técnicas de microscopía disponibles: campo claro y luz polarizada. Una de las ventajas del microscopio es su tamaño compacto, por lo que es ideal para laboratorios con un espacio de trabajo y almacenaje limitado. El microscopio MAGUS Metal 630 es una excelente opción para diversos sectores industriales, centros de investigación y departamentos universitarios.

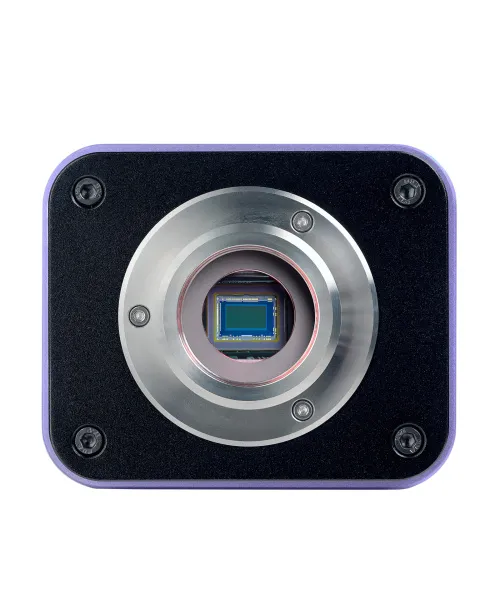

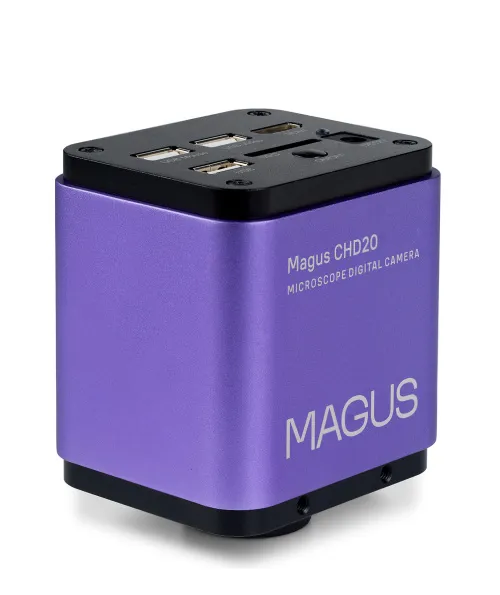

Cámara digital
La cámara digital MAGUS CHD20 está equipada con un sensor de 2 MP y produce imágenes realistas con calidad Full HD y una resolución de 1920x1080 px. La cámara tiene una alta sensibilidad a la luz que es adecuada para trabajar con iluminación fluorescente. Mediante el uso de filtros de mosaico de colores primarios R, G, B se obtienen una baja corriente de oscuridad y una imagen clara.
La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma sin necesidad de un PC. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Se proporciona una interfaz USB 2.0 adicional para conectar la cámara a un PC.
El vídeo se graba a 60 fps o 50 fps dependiendo de la interfaz de salida de vídeo.
La cámara combina una alta frecuencia de fotogramas y una interfaz HDMI de ancho de banda amplio, por lo que los vídeos son vívidos, sin detenciones de la imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

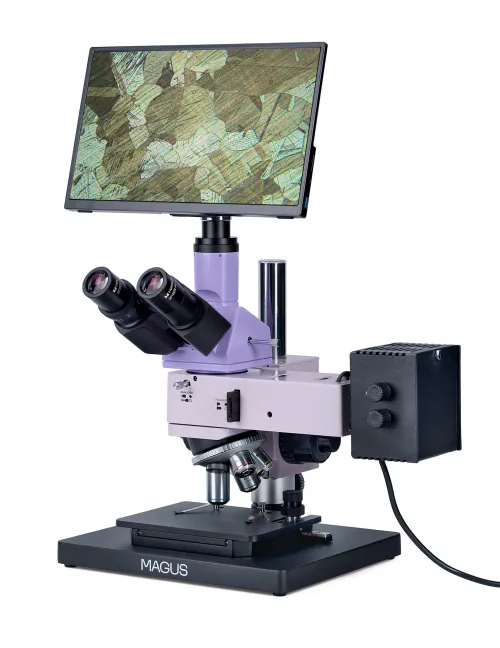

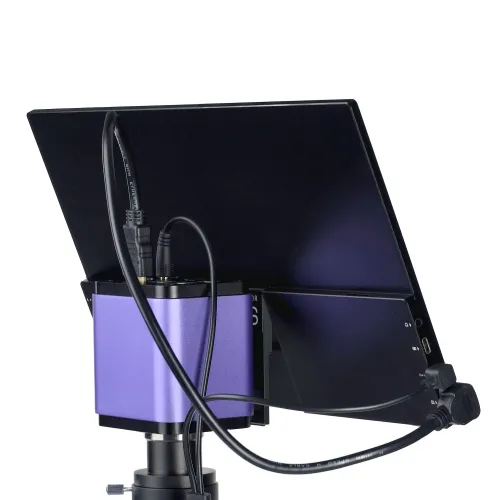

Monitor

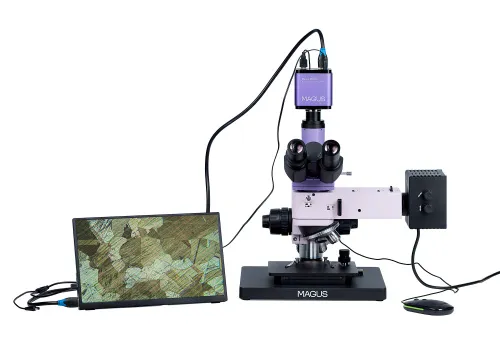

Los monitores MAGUS MCD funcionan en combinación con las cámaras MAGUS CHD para formar un sistema de imagen completo para los microscopios MAGUS.
La conexión con la cámara se realiza a través de su interfaz HDMI. El monitor muestra imágenes en tiempo real. Su pantalla LCD IPS tiene un amplio ángulo de visión, alto brillo y buen contraste. Al mirar la pantalla, incluso desde un gran ángulo, la imagen no se distorsiona. El tamaño de la pantalla es de 13,3''.

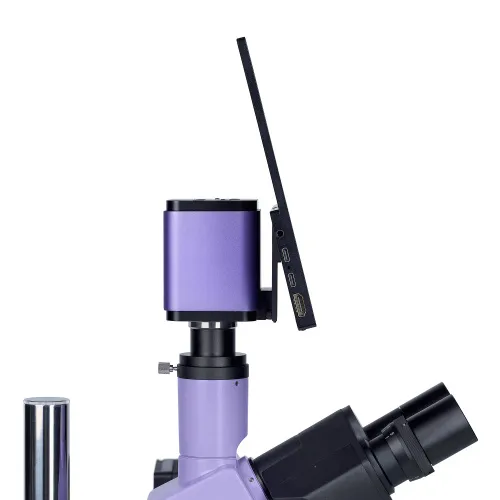

El monitor puede instalarse en una superficie horizontal mediante un soporte plegable o directamente en una cámara o trípode.
Óptica
La óptica del microscopio está corregida al infinito. El tubo que se utiliza para instalar la cámara está dispuesto verticalmente. El haz de luz se puede dirigir hacia los oculares o hacia la cámara. La cámara no está incluida en la configuración básica del producto. Es cómodo trabajar con este microscopio durante largos períodos, pues el cabezal binocular tiene una inclinación de 30°. Existe corrección de dioptrías en el ocular izquierdo para ajustar la óptica a la visión del usuario.

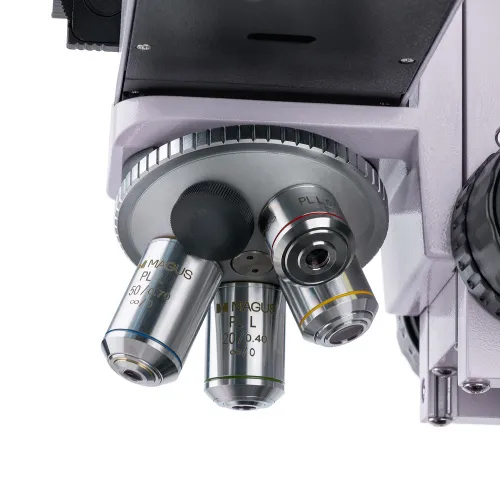

El revólver giratorio tiene 5 posiciones. El kit incluye 4 objetivos plano acromáticos. Una vez instalados los objetivos, queda una posición libre para instalar un objetivo opcional. Los objetivos tienen una larga distancia de trabajo y están diseñados para la técnica de microscopía de campo claro.

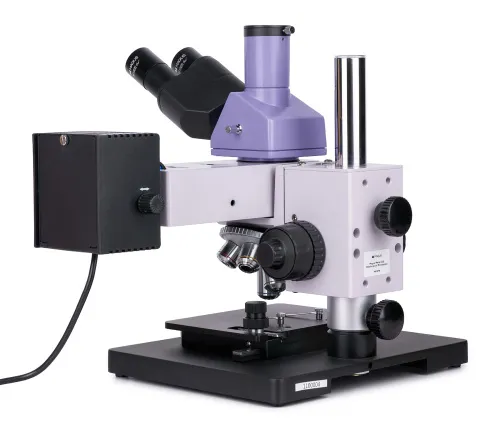

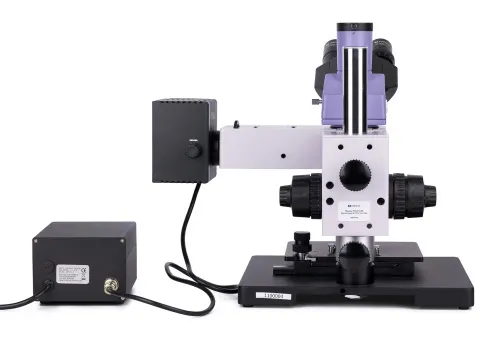

Iluminación

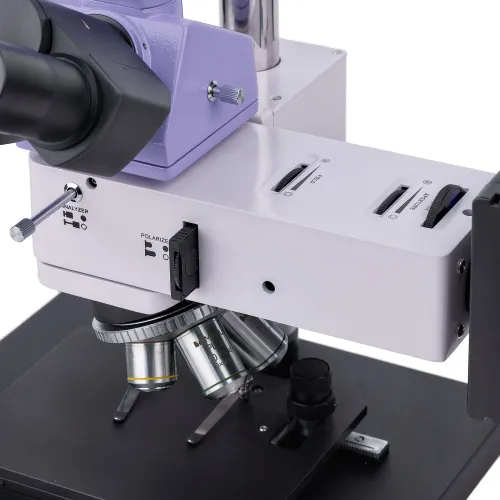

El microscopio sólo utiliza iluminación por luz reflejada. El sistema de iluminación incluye un dispositivo de polarización, un diafragma de apertura y un diafragma de campo. Fuente de luz: Bombilla halógena de 30 W. La luz que proporciona es cómoda para la vista, por lo que no produce fatiga ocular. El diafragma y la fuente de luz se pueden centrar y existe la posibilidad de configurar el método de iluminación Köhler. Se incluyen filtros de color.

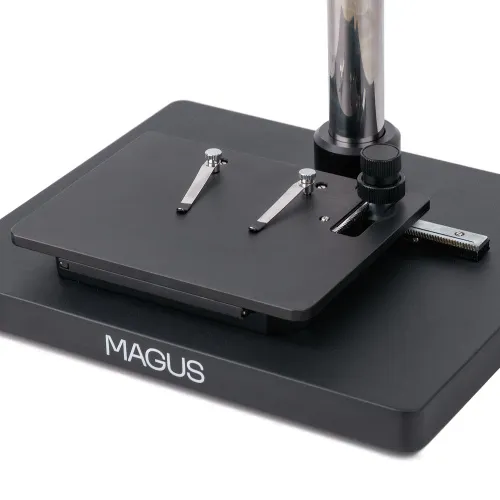

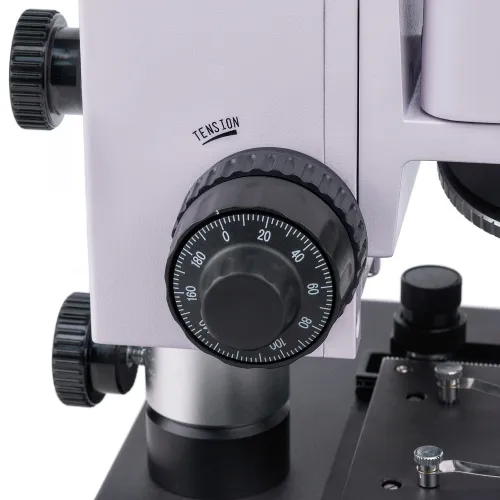

Platina y mecanismo de enfoque

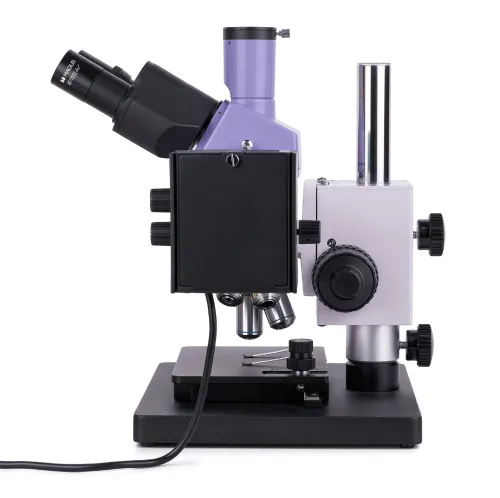

El cuerpo y el mecanismo de enfoque de diseño único ofrecen dos ventajas: tamaño compacto y la posibilidad de observar muestras de cualquier altura. El microscopio cabe fácilmente en superficies de 40 cm. Se utiliza una platina de dos ejes para examinar muestras pequeñas. El enfoque se ajusta girando los mandos de enfoque aproximado y enfoque preciso que están dispuestos coaxialmente a ambos lados del cuerpo del microscopio. Los mecanismos de enfoque son fluidos y precisos. También se puede ajustar la tensión del enfoque aproximado.
Accesorios
Las prestaciones del microscopio se pueden ampliar mediante accesorios opcionales: objetivos de larga distancia de trabajo, oculares, cámara digital y portaobjetos de calibración.
Características principales del microscopio:
- No existen restricciones respecto a la altura y el tamaño de las muestras examinadas
- Cabezal trinocular con tubo vertical para instalar una cámara digital, y divisor del haz de luz con dos posiciones (100:0 y 0:100)
- Bombilla halógena de 30 W con luz cálida para trabajar con luz reflejada mediante las técnicas de microscopía de campo claro y polarización
- Filtros de color, posibilidad de configurar el método de iluminación Köhler, fuente de luz y diafragmas de campo y apertura que se pueden centrar
- Cuerpo compacto para instalar el microscopio en superficies pequeñas
- Múltiples accesorios opcionales
Características principales de la cámara:
- La cámara funciona de forma autónoma, sin conexión a un PC, a través de una interfaz HDMI. Se puede conectar a un PC a través de una interfaz USB 2.0
- La resolución de la cámara es de 1920x1080 píxeles, que es ideal para mostrar imágenes en un monitor con calidad Full HD
- 60 fps o 50 fps dependiendo de la interfaz de salida de vídeo para observar objetos en movimiento, grabar vídeo y mover la preparación sin sacudidas ni retardos
- El sensor en color SONY Starvis de tipo CMOS proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados.
- Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

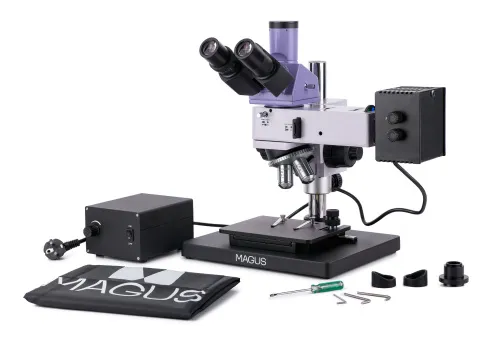

El kit incluye:
- Cámara digital MAGUS CHD20 (cámara digital, cable HDMI (1,5 m), cable USB 2.0 (2 m), Ratón USB, tarjeta de memoria SD de 32 GB, adaptador de corriente de CA 12 V/1 A (Europa), CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Monitor LCD MAGUS MCD20
- Cuerpo con mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL L10х/0,25 WD 20,2 mm
- Objetivo plano acromático corregido al infinito: PL L20х/0,40 WD 8,80 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 WD 3,68 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Base con conexión eléctrica
- Cable de alimentación
- Cable de alimentación del iluminador de luz reflejada
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L40х/0,60 WD: 3,98 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 WD: 2,08 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 WD: 1,25 mm
- Objetivo plano acromático corregido al infinito: PL L100x/0,85 (uso en seco) WD 0,40 mm
- Portaobjetos de calibración
ID de producto | 83029 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018348 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 22.25 kg |
Tipo | luz/óptico, digital, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | básico: 50–500 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; distancia parafocal 45 mm (*opcional: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (uso en seco) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 185x140 |
Rango de desplazamiento de la platina, mm | 35/30 |
Platina | platina mecánica de dos ejes; tamaño de la base del microscopio: 300 x 240 mm |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Diafragma | diafragmas de apertura y de campo integrados |
Enfoque | coaxial, enfoque aproximado (con ajuste de tensión) y ajuste preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/30 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador integrado y polarizador extraíble |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | superior |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Cámara digital | |
Sensor | Sony Exmor/Starvis CMOS |
Color/monocromo | color |
Megapíxeles | 2 |
Resolución máxima, píxeles | 1920x1080 |
Tamaño del sensor | 1/2" (7,2x4,05 mm) |
Tamaño del píxel, µm | 3.75x3.75 |

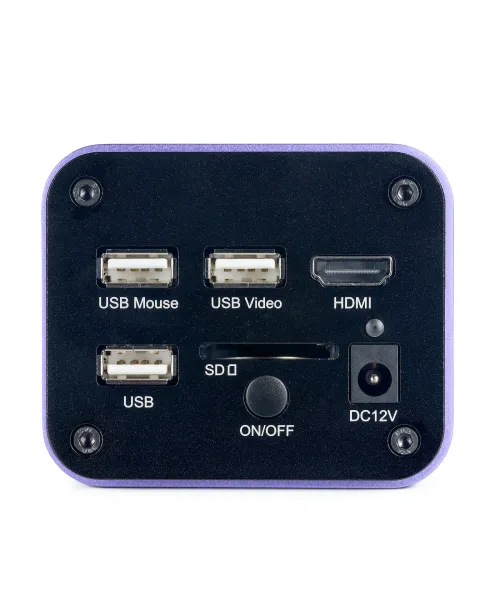

Conectores de interfaz | USB 2.0, HDMI 1,4 |
Tarjeta de memoria | SD hasta 32 GB |
Posibilidad de conectar accesorios | ratón USB, memoria flash (USB) |
Sensibilidad a la luz | 1175 mV con 1/30 s |
Relación señal/ruido | 0,15 mV a 1/30 s |
Tiempo de exposición | 0,04 ms – 1000 ms |
Grabación de vídeo | ✓ |
Frecuencia de fotogramas, fps para cada resolución | 60 a 1920x1080 (HDMI), 50 a 1920x1080 (USB) |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg, *.tif |
Formato de vídeo | *.h264/*.h265, *.mp4 |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Software | HDMI: integrado; USB: MAGUS View |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 4 GB de RAM, puerto USB 2.0, RJ45, CD-ROM, pantalla de 19" o mayor |
Tipo de montura | montura C |
Cuerpo | aleación de aluminio CNC |
Fuente de alimentación para cámara | adaptador de CD de 12 V, 1 A |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
Monitor | |
Tipo de matriz | IPS |
Diagonal de pantalla, pulgadas | 13.3 |
Resolución de pantalla, px | 1920x1080 (Full HD) |
Relación de aspecto | 16:9 |
Brillo, cd/m² | 400 |
Número de colores mostrados | 16,7 millones |
Contraste | 1000:1 |
Ángulo de visualización horizontal/vertical, ° | 178/178 |
Tamaño del área visible de la pantalla (ancho x alto), mm | 295x165 |
Tamaño de píxel (ancho x alto), mm | 0,154x0,154 |
Frecuencia de fuente óptica, Hz | 60 |
Tipo de iluminación de fondo de la matriz | LED |
Vida útil de la iluminación de fondo LED, h | 50000 |
Interfaz | HDMI |
Intervalo de temperatura de funcionamiento, °C | -15...+55 |
Intervalo de humedad de funcionamiento, % | 10 — 90 |
Alimentación | CA 110–220 V, CC 5–12 V/1 A (Tipo C) |
Consumo de energía, W | 12 (máx.) |
