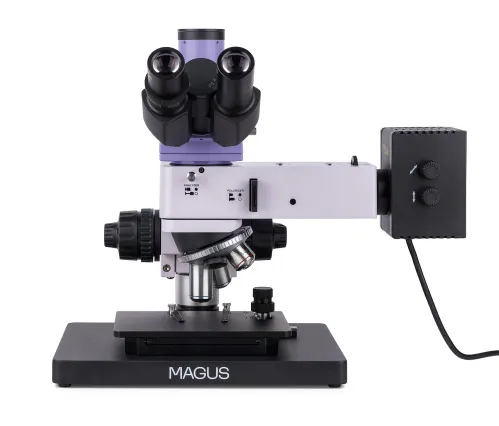

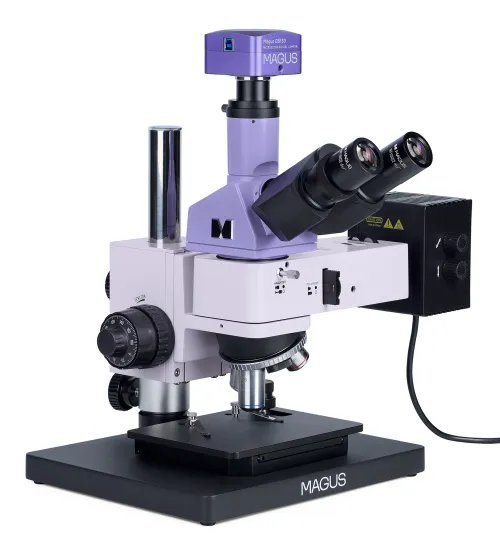

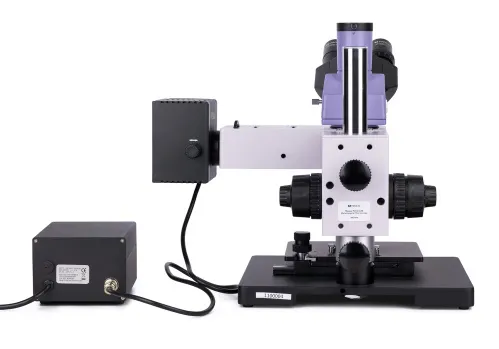

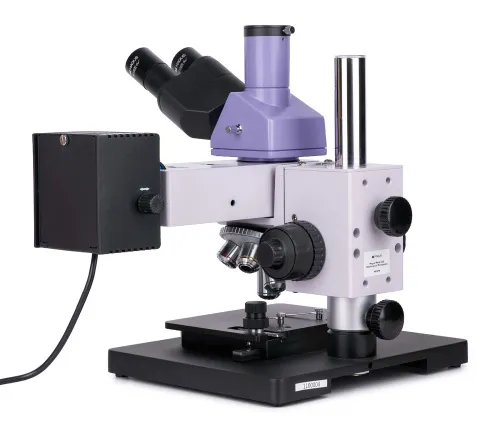

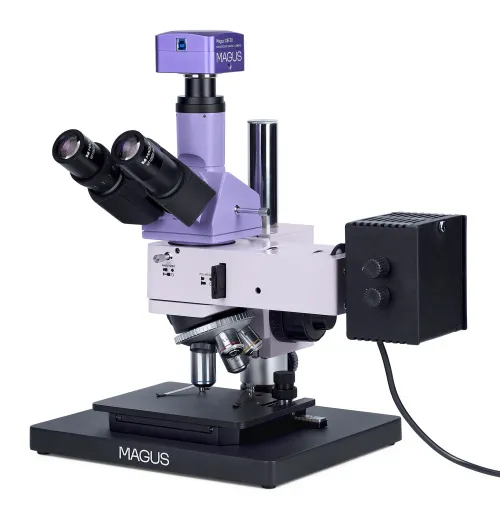

Microscopio metalúrgico digital MAGUS Metal D630
Con cámara. Poder de aumento: 50–500х. Soporte de microscopio compacto, cabezal trinocular, objetivos planos acromáticos, iluminador de luz reflejada halógena de 30 W
ID de producto | 83028 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018331 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 20.1 kg |

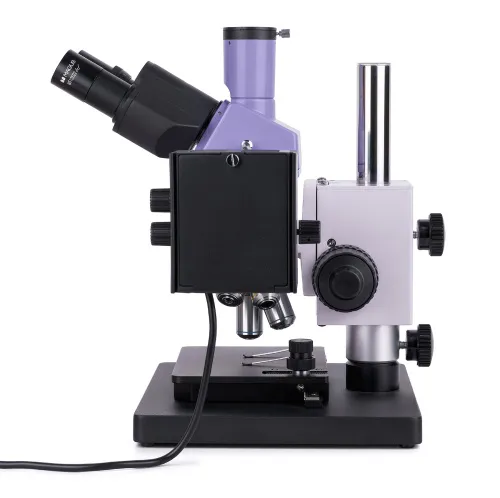

El microscopio metalúrgico de luz reflejada MAGUS Metal 630 se utiliza para examinar la microestructura de objetos opacos de cualquier altura y tamaño. Los objetos de estudio son metales, aleaciones, semiconductores y revestimientos de pintura. Técnicas de microscopía disponibles: campo claro y luz polarizada. Una de las ventajas del microscopio es su tamaño compacto, por lo que es ideal para laboratorios con un espacio de trabajo y almacenaje limitado. El microscopio MAGUS Metal 630 es una excelente opción para diversos sectores industriales, centros de investigación y departamentos universitarios.

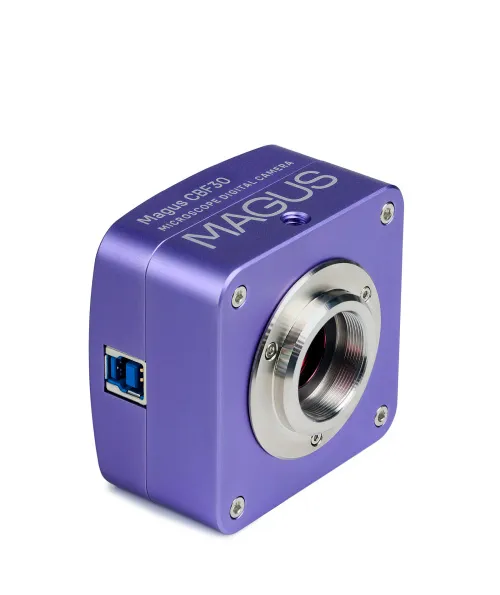

Cámara digital

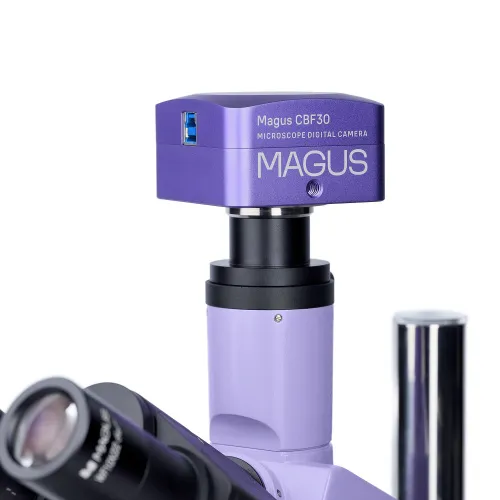

La cámara digital MAGUS CBF30 permite tomar fotografías y grabar vídeo a través de un microscopio, editar los archivos resultantes, organizar presentaciones y realizar mediciones lineales y angulares de objetos (tras una calibración correcta).
El dispositivo está diseñado para trabajar en microscopios que utilicen el método de campo claro y objetivos de 4x, 10x, 20x y 40x.
El sensor de 6,3 MP permite tomar fotos y vídeos brillantes y detallados con una resolución máxima de 3072x2048 píxeles. Si es necesario, la resolución se puede bajar a 1536x1024 píxeles. Sin embargo, esto no afectará a la velocidad de fotogramas, que se mantendrá en 59 fps, garantizando así transiciones de fotogramas suaves, sin sacudidas ni retrasos.

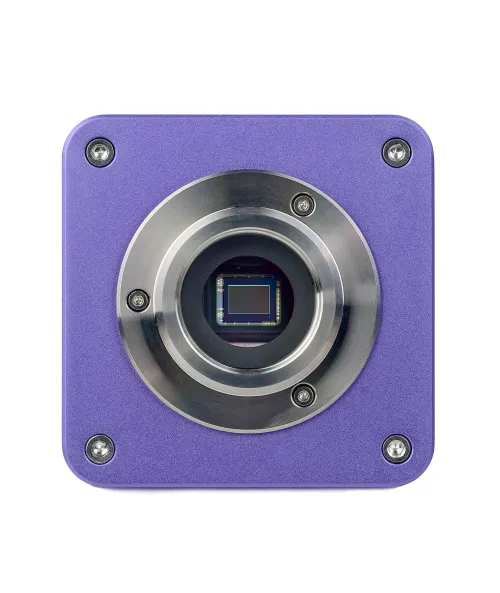

El sensor CMOS en color con iluminación de fondo SONY Exmor permite utilizar la cámara incluso en condiciones de poca luz. La imagen seguirá siendo legible y brillante. El uso de un adaptador con un aumento de 0,5x a 0,75x proporcionará la imagen más nítida posible sin distorsión.
Óptica
La óptica del microscopio está corregida al infinito. El tubo que se utiliza para instalar la cámara está dispuesto verticalmente. El haz de luz se puede dirigir hacia los oculares o hacia la cámara. La cámara no está incluida en la configuración básica del producto. Es cómodo trabajar con este microscopio durante largos períodos, pues el cabezal binocular tiene una inclinación de 30°. Existe corrección de dioptrías en el ocular izquierdo para ajustar la óptica a la visión del usuario.

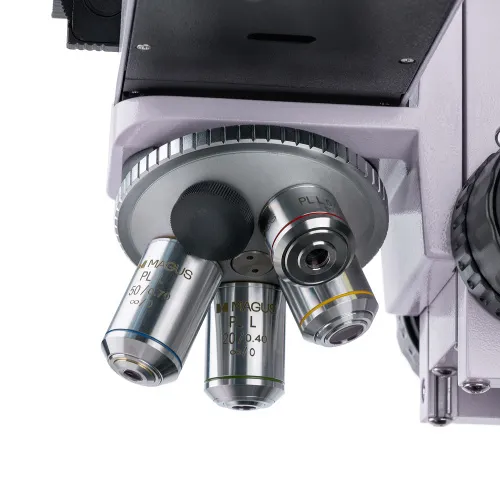

El revólver giratorio tiene 5 posiciones. El kit incluye 4 objetivos plano acromáticos. Una vez instalados los objetivos, queda una posición libre para instalar un objetivo opcional. Los objetivos tienen una larga distancia de trabajo y están diseñados para la técnica de microscopía de campo claro.
Iluminación

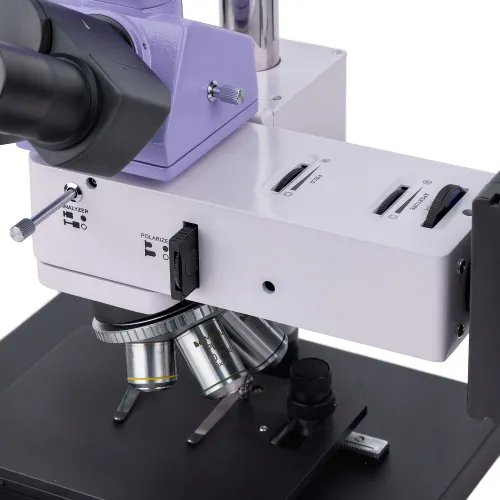

El microscopio sólo utiliza iluminación por luz reflejada. El sistema de iluminación incluye un dispositivo de polarización, un diafragma de apertura y un diafragma de campo. Fuente de luz: Bombilla halógena de 30 W. La luz que proporciona es cómoda para la vista, por lo que no produce fatiga ocular. El diafragma y la fuente de luz se pueden centrar y existe la posibilidad de configurar el método de iluminación Köhler. Se incluyen filtros de color.

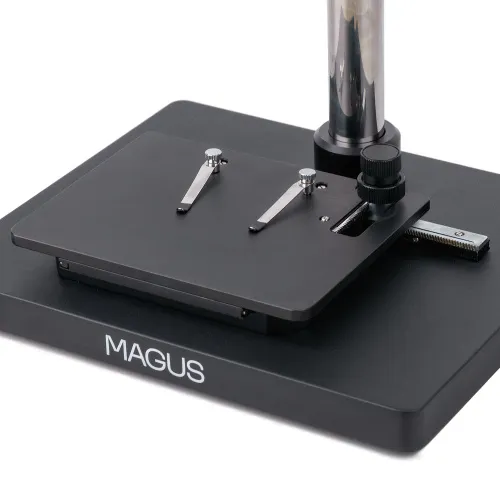

Platina y mecanismo de enfoque

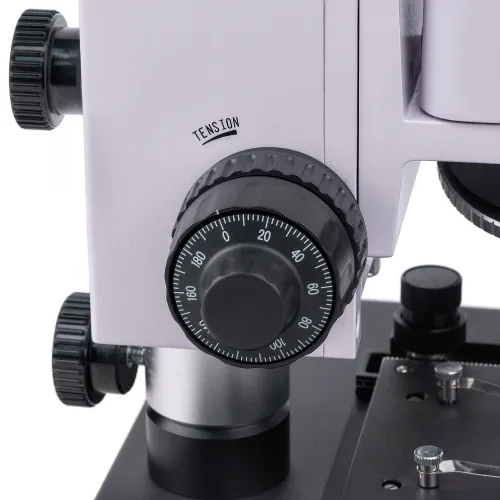

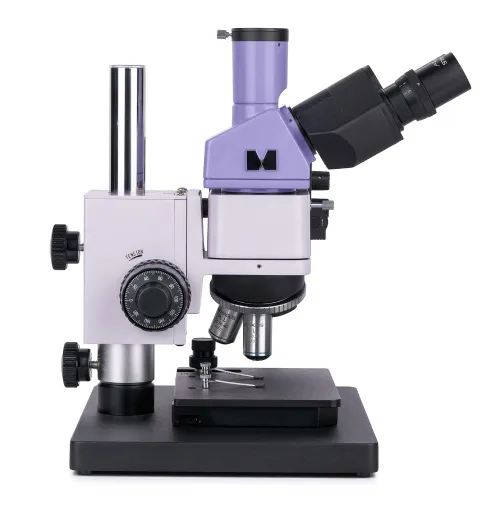

El cuerpo y el mecanismo de enfoque de diseño único ofrecen dos ventajas: tamaño compacto y la posibilidad de observar muestras de cualquier altura. El microscopio cabe fácilmente en superficies de 40 cm. Se utiliza una platina de dos ejes para examinar muestras pequeñas. El enfoque se ajusta girando los mandos de enfoque aproximado y enfoque preciso que están dispuestos coaxialmente a ambos lados del cuerpo del microscopio. Los mecanismos de enfoque son fluidos y precisos. También se puede ajustar la tensión del enfoque aproximado.
Accesorios
Las prestaciones del microscopio se pueden ampliar mediante accesorios opcionales: objetivos de larga distancia de trabajo, oculares, cámara digital y portaobjetos de calibración.
Características principales del microscopio:
- No existen restricciones respecto a la altura y el tamaño de las muestras examinadas
- Cabezal trinocular con tubo vertical para instalar una cámara digital, y divisor del haz de luz con dos posiciones (100:0 y 0:100)
- Bombilla halógena de 30 W con luz cálida para trabajar con luz reflejada mediante las técnicas de microscopía de campo claro y polarización
- Filtros de color, posibilidad de configurar el método de iluminación Köhler, fuente de luz y diafragmas de campo y apertura que se pueden centrar
- Cuerpo compacto para instalar el microscopio en superficies pequeñas
- Múltiples accesorios opcionales
Características principales de la cámara:
- Recomendado para su uso con objetivos de bajo aumento
- Sensor sensible a la luz en color para obtener imágenes nítidas incluso en condiciones de poca luz
- Frecuencia de fotogramas de 59 fps, suficiente para la observación de objetos en movimiento o procesos en rápido movimiento
- El kit incluye un software que garantiza plenamente la funcionalidad de todas las características de la cámara y, en consecuencia, un «inicio rápido»
- Fiable interfaz USB 3.0 para altas velocidades de transferencia de datos
- Ajuste de resolución para que pueda elegir la opción que más le convenga en cada momento

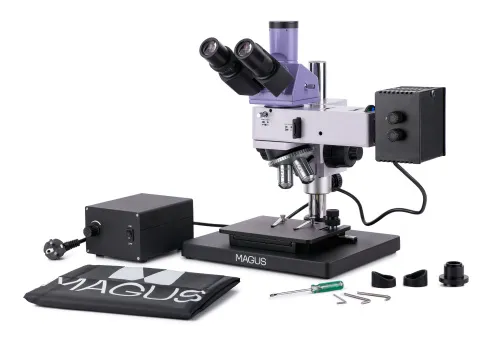

El kit incluye:
- Cámara digital MAGUS CBF30 (cámara digital, cable USB, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Cuerpo con mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL L10х/0,25 WD 20,2 mm
- Objetivo plano acromático corregido al infinito: PL L20х/0,40 WD 8,80 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 WD 3,68 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Base con conexión eléctrica
- Cable de alimentación
- Cable de alimentación del iluminador de luz reflejada
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L40х/0,60 WD: 3,98 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 WD: 2,08 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 WD: 1,25 mm
- Objetivo plano acromático corregido al infinito: PL L100x/0,85 (uso en seco) WD 0,40 mm
- Portaobjetos de calibración
ID de producto | 83028 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018331 |
Tamaño de paquete (LxAn.xAl.) | 39x37x73 cm |
Peso del envío | 20.1 kg |
Especificaciones del microscopio | |
Tipo | luz/óptico, digital, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | básico: 50–500 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; distancia parafocal 45 mm (*opcional: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (uso en seco) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 185x140 |
Rango de desplazamiento de la platina, mm | 35/30 |
Platina | platina mecánica de dos ejes; tamaño de la base del microscopio: 300 x 240 mm |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Diafragma | diafragmas de apertura y de campo integrados |
Enfoque | coaxial, enfoque aproximado (con ajuste de tensión) y ajuste preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/30 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador integrado y polarizador extraíble |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | superior |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Cámara digital | |
Sensor | SONY Exmor CMOS |
Color/monocromo | color |
Megapíxeles | 6.3 |
Resolución máxima, píxeles | 3072x2048 |
Tamaño del sensor | 1/1,8" (7,37x4,92 mm) |
Tamaño del píxel, µm | 2.4x2.4 |
Sensibilidad a la luz | 425 mV a 1/30 s |
Relación señal/ruido | 0,15 mV a 1/30 s |
Tiempo de exposición | 0,02 ms – 15 s |
Grabación de vídeo | ✓ |
Grabación de vídeo | sí |
Frecuencia de fotogramas, fps para cada resolución | 59 a 3072x2048, 59 a 1536x1024 |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg, *.bmp, *.png, *.tif |
Formato de vídeo | salida: *.wmv, *.avi, *.h264 (Windows 8 y posterior), *.h265 (Windows 10 y posterior) |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Balance de blancos | manual, automático |
Control de exposición | manual, automático |
Opciones programables | tamaño de imagen, brillo, tiempo de exposición |
Software | MAGUS View |
Salida | USB 3.0, 5 Gb/s |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 2 GB de RAM, puerto USB 3.0, CD-ROM, pantalla de 17" o mayor |
Tipo de montura | montura C |
Cuerpo | aluminio macizo |
Fuente de alimentación para cámara | CC, 5 V, a través de puerto USB de ordenador; adaptador de 12 V, 3 A para elemento Peltier |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
