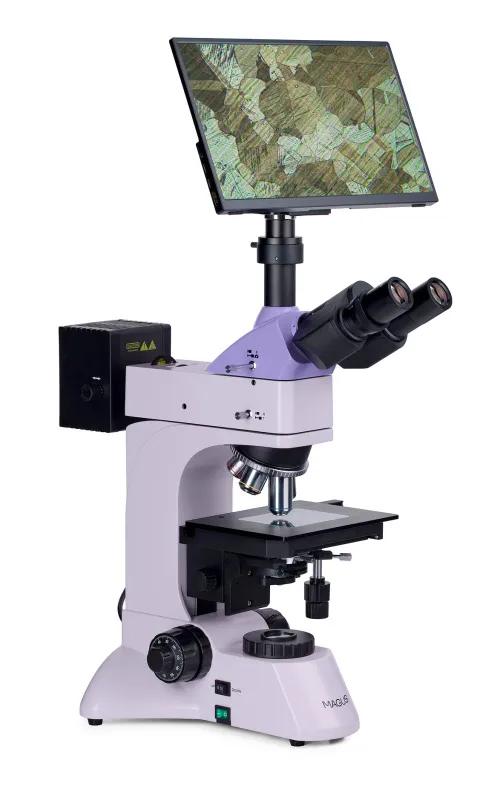

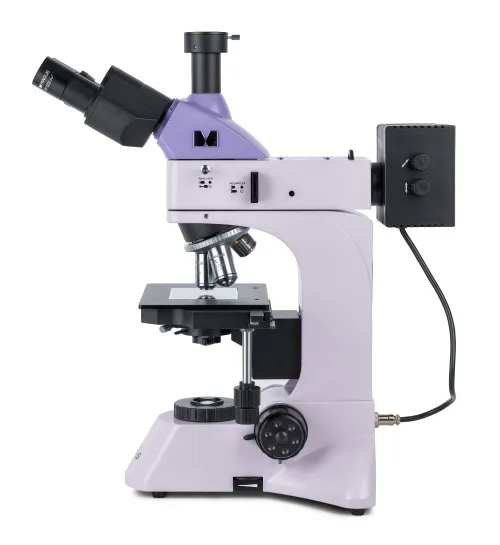

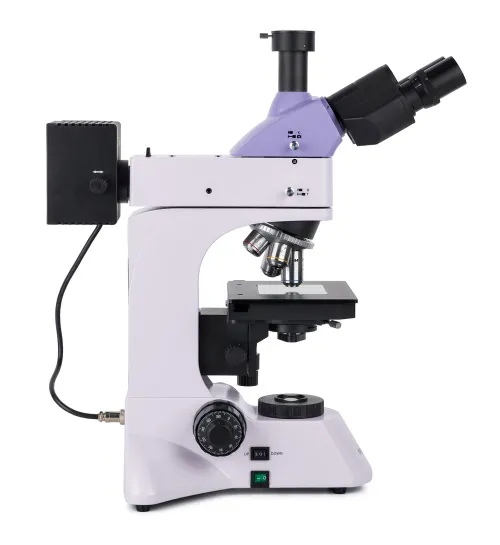

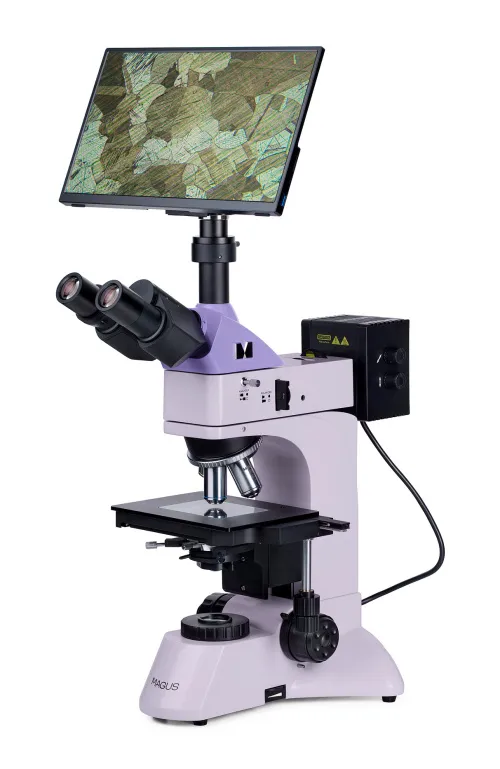

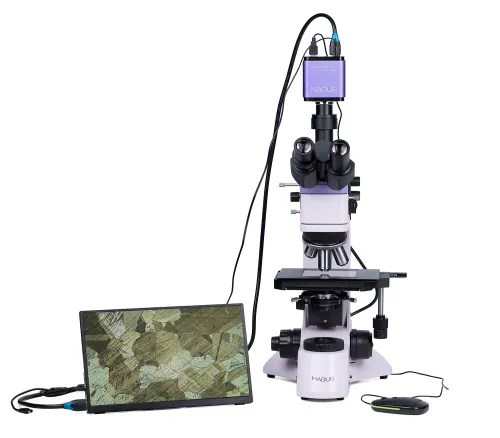

Microscopio metalúrgico digital MAGUS Metal D600 LCD

El microscopio metalúrgico MAGUS Metal D600 LCD está diseñado para estudiar muestras opacas (metales, aleaciones, revestimientos de pintura, materiales semiconductores y otros materiales) utilizando las técnicas de microscopía de campo claro y polarización con luz reflejada. Puedes estudiar las microestructuras en muestras planas y pulidas. El iluminador de luz transmitida también permite examinar bajo el microscopio las partículas atrapadas en filtros y materiales translúcidos (tales como películas finas). El microscopio es adecuado para trabajos de investigación y análisis realizados por geólogos, metalúrgicos, ingenieros, arqueólogos y especialistas en otros campos de la ciencia.

Cámara digital

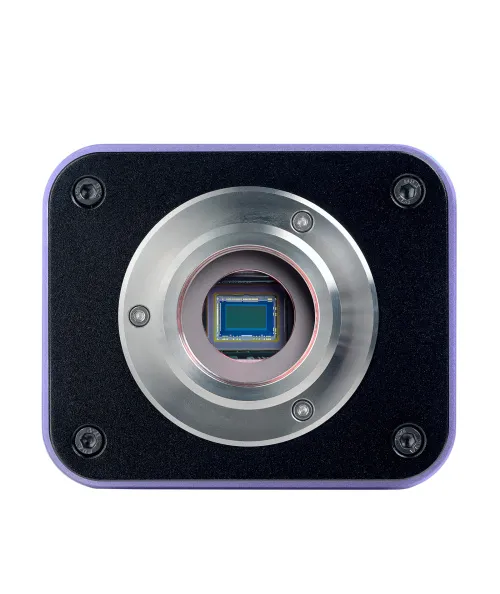

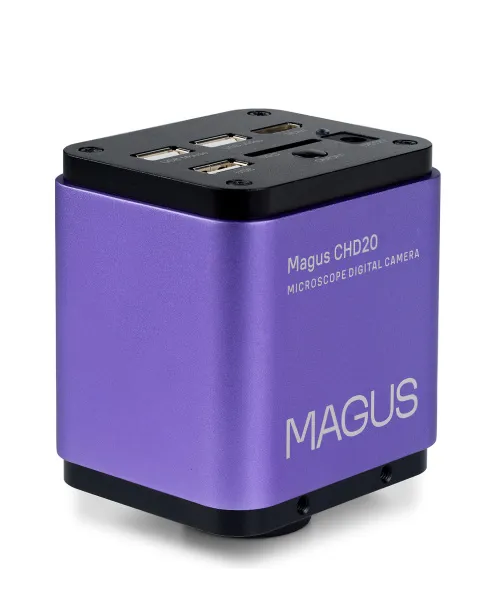

La cámara digital MAGUS CHD20 está equipada con un sensor de 2 MP y produce imágenes realistas con calidad Full HD y una resolución de 1920x1080 px. La cámara tiene una alta sensibilidad a la luz que es adecuada para trabajar con iluminación fluorescente. Mediante el uso de filtros de mosaico de colores primarios R, G, B se obtienen una baja corriente de oscuridad y una imagen clara.

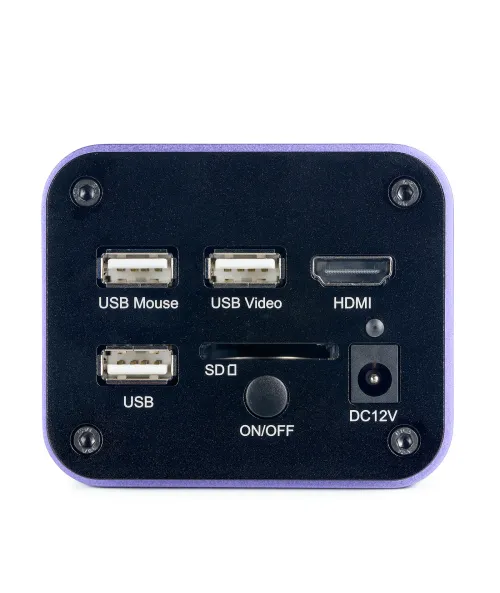

La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma sin necesidad de un PC. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Se proporciona una interfaz USB 2.0 adicional para conectar la cámara a un PC.
El vídeo se graba a 60 fps o 50 fps dependiendo de la interfaz de salida de vídeo.
La cámara combina una alta frecuencia de fotogramas y una interfaz HDMI de ancho de banda amplio, por lo que los vídeos son vívidos, sin detenciones de la imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

Monitor

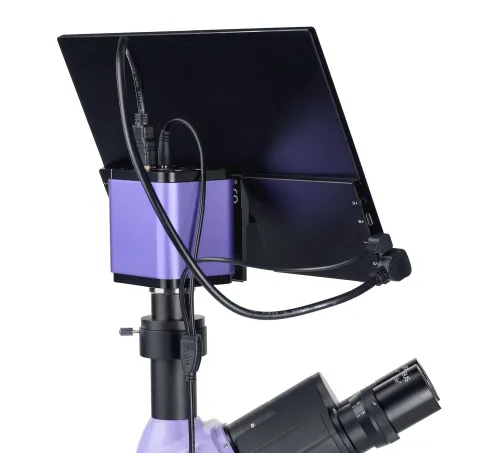

Los monitores MAGUS MCD funcionan en combinación con las cámaras MAGUS CHD para formar un sistema de imagen completo para los microscopios MAGUS.
La conexión con la cámara se realiza a través de su interfaz HDMI. El monitor muestra imágenes en tiempo real. Su pantalla LCD IPS tiene un amplio ángulo de visión, alto brillo y buen contraste. Al mirar la pantalla, incluso desde un gran ángulo, la imagen no se distorsiona. El tamaño de la pantalla es de 13,3''.

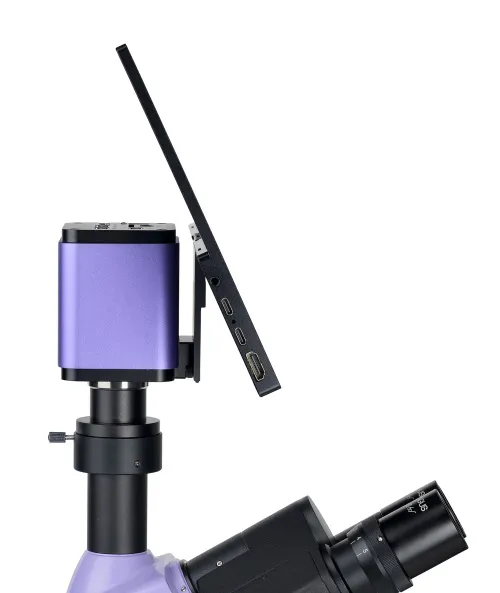

El monitor puede instalarse en una superficie horizontal mediante un soporte plegable o directamente en una cámara o trípode.

Óptica

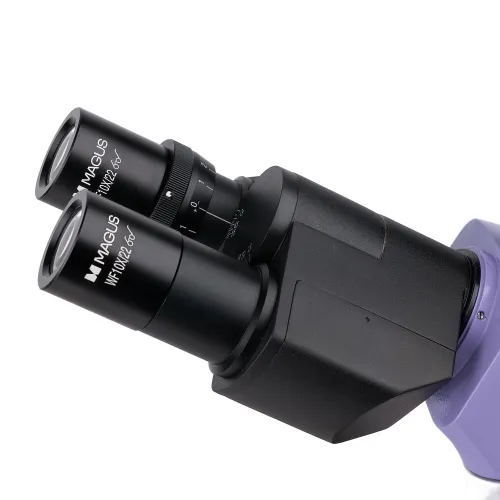

El cabezal trinocular está equipado con un tubo trinocular para montar una cámara (no incluida). El haz de luz se puede desviar hacia dos posiciones: 100:0 o 0:100, lo que significa que el usuario puede dirigir el haz de luz hacia la cámara digital o hacia el tubo ocular. El cabezal trinocular tiene una inclinación de 30°, lo que es cómodo para realizar observaciones prolongadas. Hay un anillo de ajuste de las dioptrías en el tubo izquierdo.

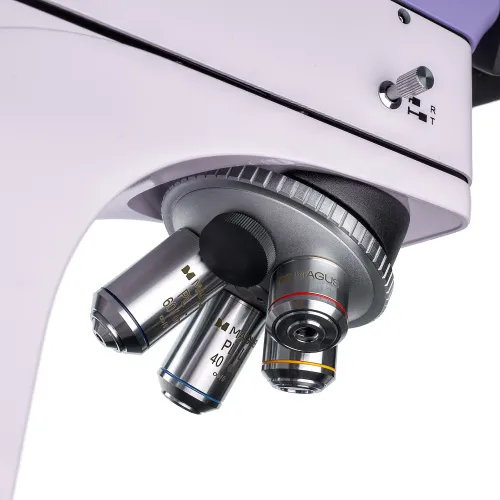

En la configuración básica, el aumento del microscopio oscila entre 50x y 600x. Para aumentar el límite de aumento superior, puede instalar oculares adicionales. El revólver giratorio con objetivos está orientado hacia el interior. Se pueden instalar cinco objetivos al mismo tiempo: cuatro de ellos están incluidos en el kit y hay una posición libre para instalar un objetivo adicional. El microscopio utiliza objetivos plano acromáticos con una larga distancia de trabajo, que son adecuados para la técnica de microscopía de campo claro.

Iluminación

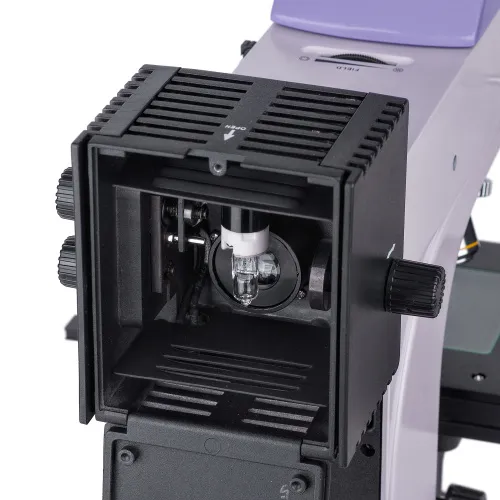

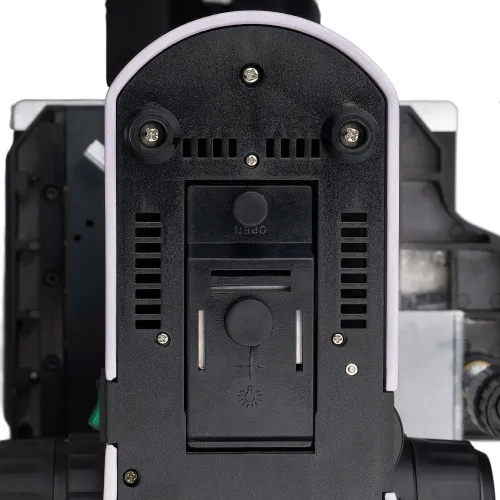

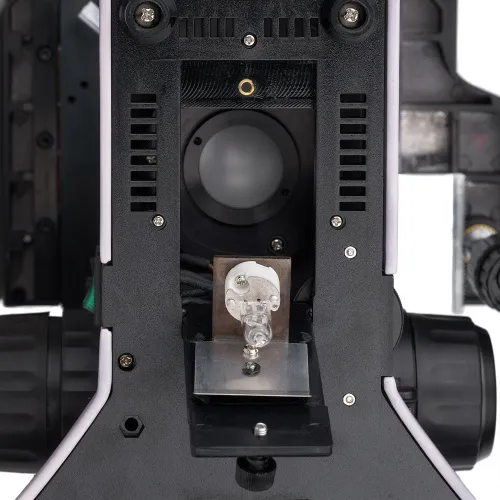

El microscopio está equipado con sistemas de iluminación por luz transmitida y luz reflejada. Ambos sistemas utilizan bombillas halógenas de brillo ajustable de 30 W alimentadas por una fuente de alimentación de CA. Las bombillas halógenas emiten luz con una temperatura de color que permite trabajar cómodamente.

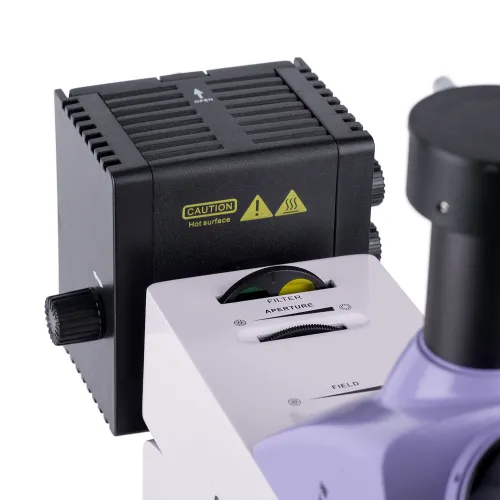

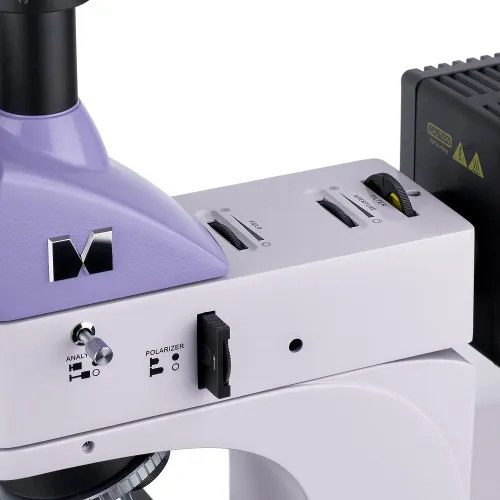

El microscopio está equipado con dispositivos de polarización para observaciones con luz reflejada: un analizador integrado y un polarizador extraíble. Los diafragmas de apertura y de campo permiten configurar el método de iluminación Köhler y el kit también incluye filtros de color. El diafragma de apertura y la fuente de luz reflejada se pueden centrar.

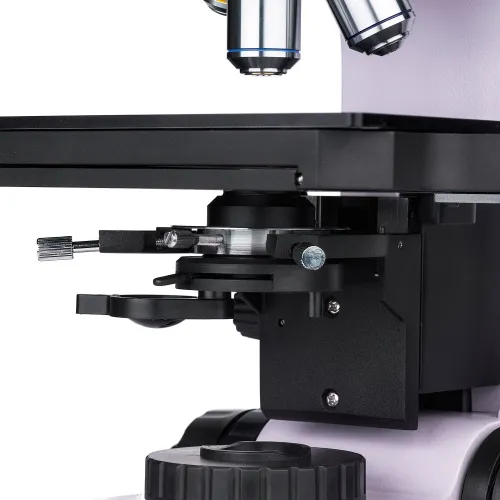

El sistema de iluminación por luz transmitida utiliza un condensador Abbe tradicional, cuya posición se puede centrar y ajustar en altura. El condensador se complementa con una lente abatible para utilizar con objetivos de bajo aumento. Hay diafragmas de apertura y de campo, es decir, se puede utilizar el método de iluminación Köhler.

Platina y mecanismo de enfoque

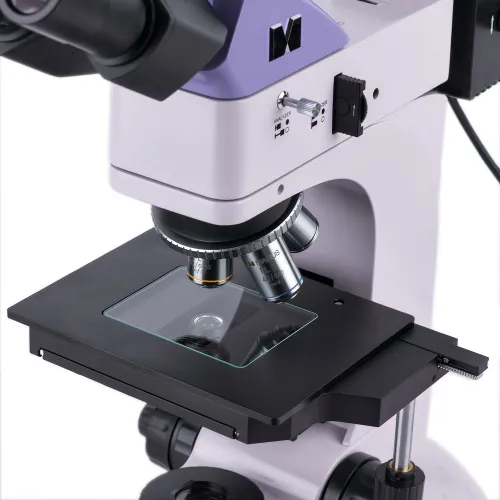

La altura máxima de la muestra que se puede colocar en la platina es de 20 mm. La muestra se puede desplazar moviendo la platina a lo largo de dos ejes. La platina se complementa con una placa de vidrio que se utiliza para trabajar con muestras opacas.

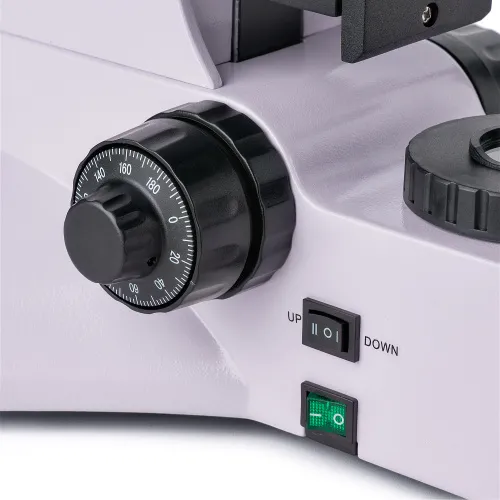

Para ajustar el enfoque se utilizan mecanismos de enfoque aproximado y enfoque preciso. El enfoque es fluido y preciso. El mecanismo de enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión. Los mandos de enfoque están dispuestos coaxialmente a ambos lados de la base del microscopio, lo que permite reposar las manos sobre la mesa mientras trabaja, en lugar de mantenerlas en el aire.

Accesorios

El microscopio MAGUS Metal 600 se puede equipar además con oculares adicionales, objetivos de larga distancia de trabajo, cámaras digitales y portaobjetos de calibración.

Características principales del microscopio:

• Microscopio para estudiar muestras opacas planas y pulidas con luz reflejada y muestras translúcidas con luz transmitida
• Cabezal trinocular con tubo trinocular y divisor del haz de luz
• Fuente de luz transmitida y reflejada: bombilla halógena de 30 W
• Método de iluminación Köhler con luz transmitida y reflejada, técnica de microscopía de polarización con luz reflejada
• Los elementos (diafragmas y fuentes de luz) del sistema de iluminación por luz reflejada se pueden centrar; se incluye un juego de filtros
• Condensador Abbe con lente abatible para utilizar con objetivos de bajo aumento
• Amplia gama de objetivos y oculares adicionales

Características principales de la cámara:

• La cámara funciona de forma autónoma, sin conexión a un PC, a través de una interfaz HDMI. Se puede conectar a un PC a través de una interfaz USB 2.0
• La resolución de la cámara es de 1920x1080 píxeles, que es ideal para mostrar imágenes en un monitor con calidad Full HD
• 60 fps o 50 fps dependiendo de la interfaz de salida de vídeo para observar objetos en movimiento, grabar vídeo y mover la preparación sin sacudidas ni retardos
• El sensor en color SONY Starvis de tipo CMOS proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados.
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

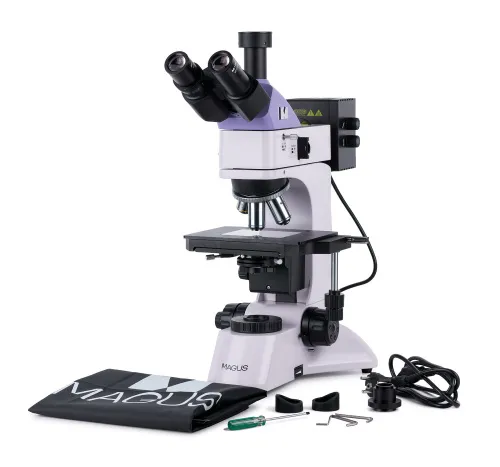

El kit incluye:

• Cámara digital MAGUS CHD20 (cámara digital, cable HDMI (1,5 m), cable USB 2.0 (2 m), Ratón USB, tarjeta de memoria SD de 32 GB, adaptador de corriente de CA 12 V/1 A (Europa), CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
• Monitor LCD MAGUS MCD20
• Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
• Iluminador de luz reflejada con cabina para la lámpara
• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: PL L5x/0,12 WD 26,1 mm
• Objetivo plano acromático corregido al infinito: PL L10х/0,25 WD 20,2 mm
• Objetivo plano acromático corregido al infinito: PL L40х/0,60 WD: 3,98 mm
• Objetivo plano acromático corregido al infinito: PL L60x/0,70 WD: 2,08 mm
• Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Placa de platina de vidrio
• Adaptador de montura C con poder de aumento 1x
• Llave hexagonal
• Cable de alimentación CA
• Cable de alimentación del iluminador de luz reflejada
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Objetivo plano acromático corregido al infinito: PL L20х/0,40 WD 8,80 mm
• Objetivo plano acromático corregido al infinito: PL L50х/0,70 WD 3,68 mm
• Objetivo plano acromático corregido al infinito: PL L80x/0,80 WD: 1,25 mm
• Objetivo plano acromático corregido al infinito: PL L100x/0,85 (uso en seco) WD 0,40 mm
• Portaobjetos de calibración
