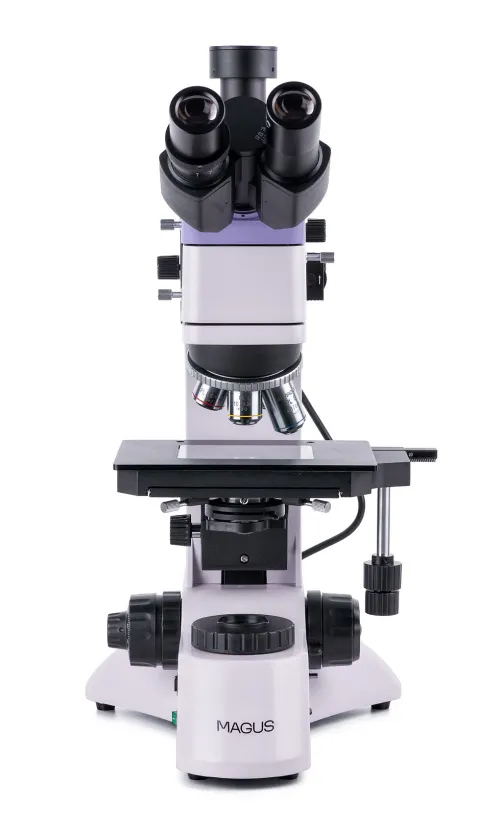

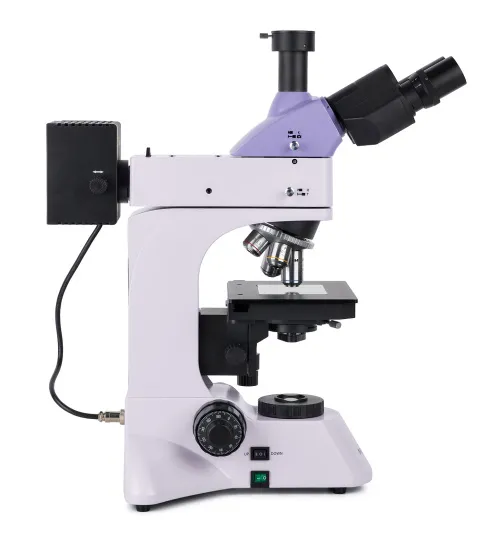

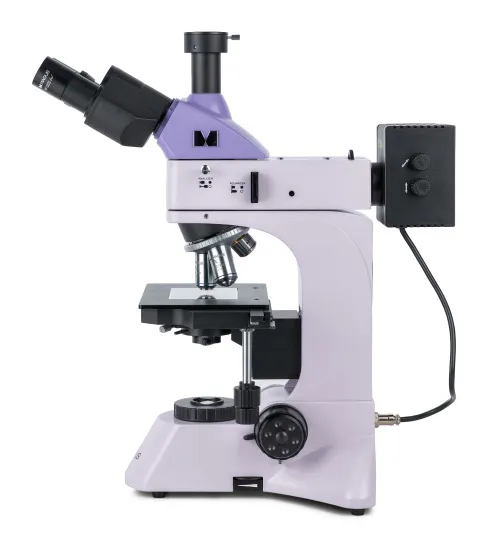

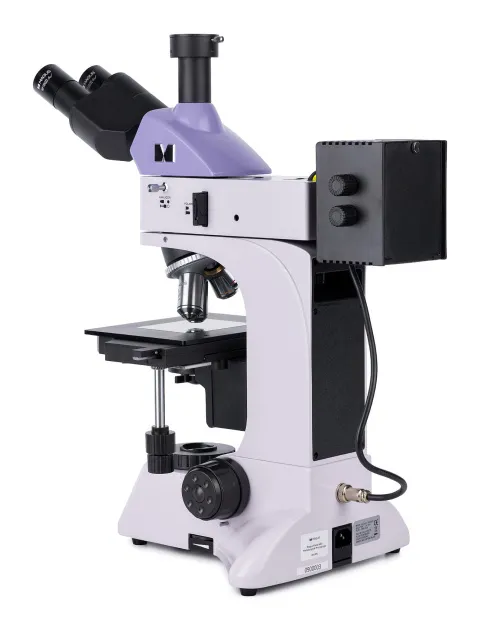

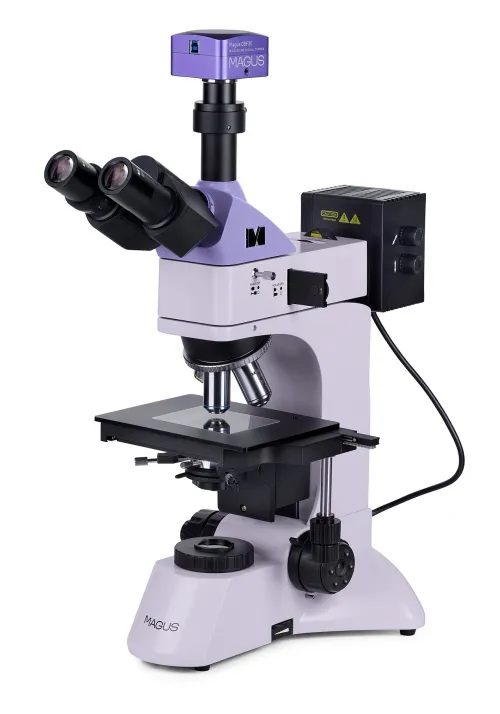

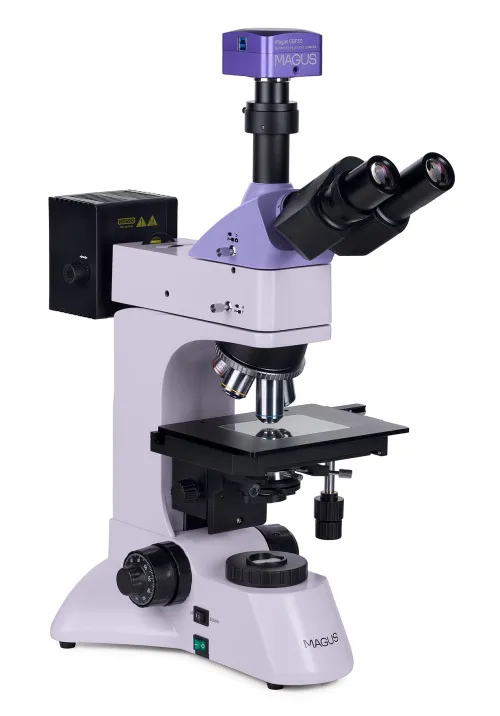

Microscopio metalúrgico digital MAGUS Metal D600
Con cámara. Poder de aumento: 50–600х. Cabezal trinocular, objetivos plano acromáticos, iluminadores de luz transmitida y luz reflejada halógena de 30 W
ID de producto | 83024 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018270 |
Tamaño de paquete (LxAn.xAl.) | 35x30x75 cm |
Peso del envío | 15.1 kg |
El microscopio metalúrgico MAGUS Metal 600 está diseñado para estudiar muestras opacas (metales, aleaciones, revestimientos de pintura, materiales semiconductores y otros materiales) utilizando las técnicas de microscopía de campo claro y polarización con luz reflejada. Puedes estudiar las microestructuras en muestras planas y pulidas. El iluminador de luz transmitida también permite examinar bajo el microscopio las partículas atrapadas en filtros y materiales translúcidos (tales como películas finas). El microscopio es adecuado para trabajos de investigación y análisis realizados por geólogos, metalúrgicos, ingenieros, arqueólogos y especialistas en otros campos de la ciencia.

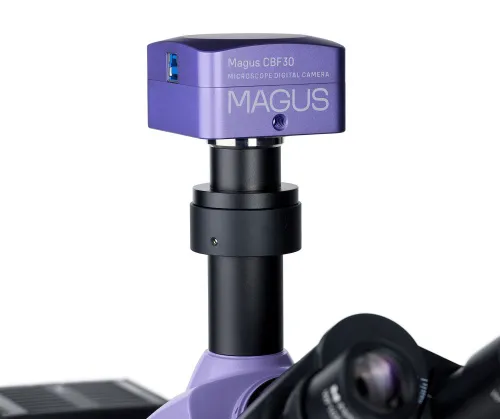

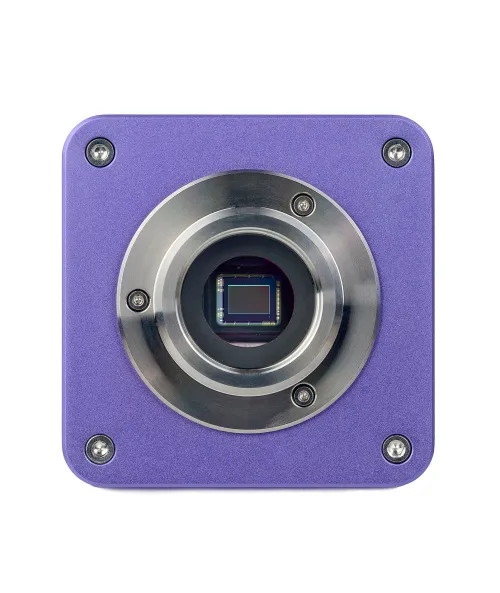

Cámara digital

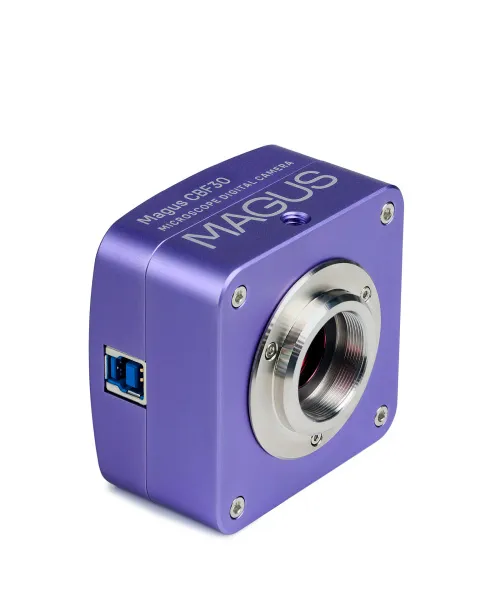

La cámara digital MAGUS CBF30 permite tomar fotografías y grabar vídeo a través de un microscopio, editar los archivos resultantes, organizar presentaciones y realizar mediciones lineales y angulares de objetos (tras una calibración correcta).
El dispositivo está diseñado para trabajar en microscopios que utilicen el método de campo claro y objetivos de 4x, 10x, 20x y 40x.
El sensor de 6,3 MP permite tomar fotos y vídeos brillantes y detallados con una resolución máxima de 3072x2048 píxeles. Si es necesario, la resolución se puede bajar a 1536x1024 píxeles. Sin embargo, esto no afectará a la velocidad de fotogramas, que se mantendrá en 59 fps, garantizando así transiciones de fotogramas suaves, sin sacudidas ni retrasos.
El sensor CMOS en color con iluminación de fondo SONY Exmor permite utilizar la cámara incluso en condiciones de poca luz. La imagen seguirá siendo legible y brillante. El uso de un adaptador con un aumento de 0,5x a 0,75x proporcionará la imagen más nítida posible sin distorsión.
Óptica

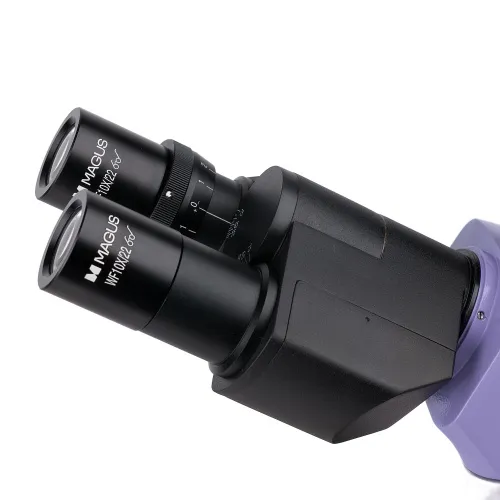

El cabezal trinocular está equipado con un tubo trinocular para montar una cámara (no incluida). El haz de luz se puede desviar hacia dos posiciones: 100:0 o 0:100, lo que significa que el usuario puede dirigir el haz de luz hacia la cámara digital o hacia el tubo ocular. El cabezal trinocular tiene una inclinación de 30°, lo que es cómodo para realizar observaciones prolongadas. Hay un anillo de ajuste de las dioptrías en el tubo izquierdo.

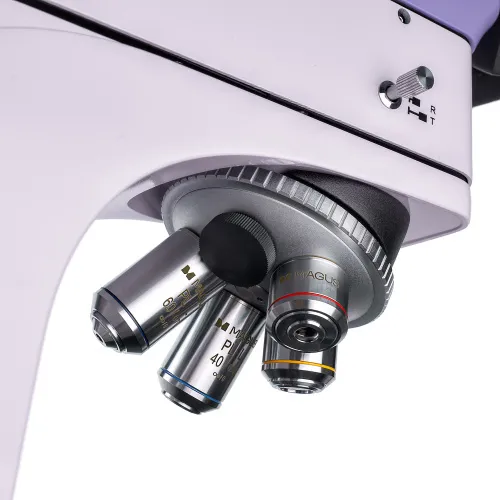

En la configuración básica, el aumento del microscopio oscila entre 50x y 600x. Para aumentar el límite de aumento superior, puede instalar oculares adicionales. El revólver giratorio con objetivos está orientado hacia el interior. Se pueden instalar cinco objetivos al mismo tiempo: cuatro de ellos están incluidos en el kit y hay una posición libre para instalar un objetivo adicional. El microscopio utiliza objetivos plano acromáticos con una larga distancia de trabajo, que son adecuados para la técnica de microscopía de campo claro.

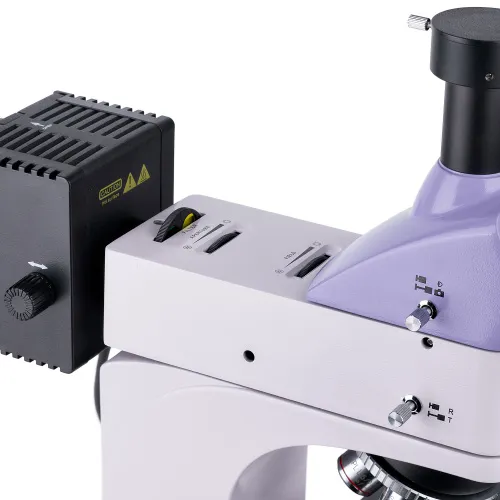

Iluminación

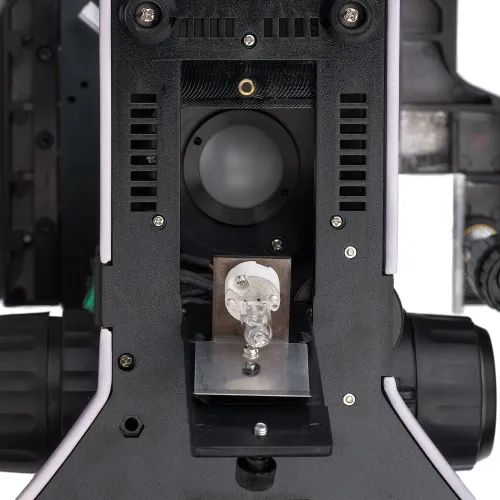

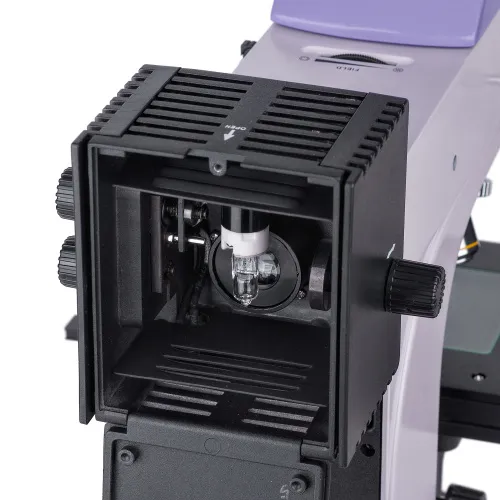

El microscopio está equipado con sistemas de iluminación por luz transmitida y luz reflejada. Ambos sistemas utilizan bombillas halógenas de brillo ajustable de 30 W alimentadas por una fuente de alimentación de CA. Las bombillas halógenas emiten luz con una temperatura de color que permite trabajar cómodamente.

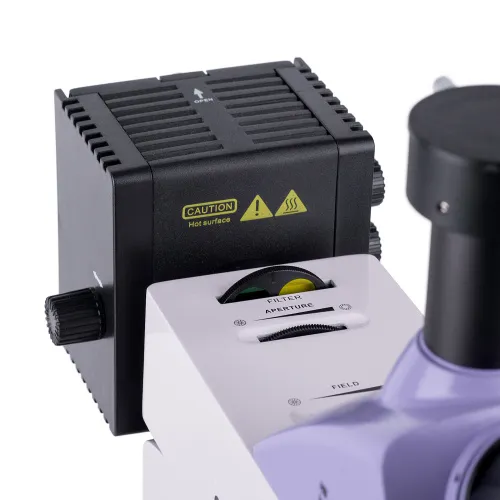

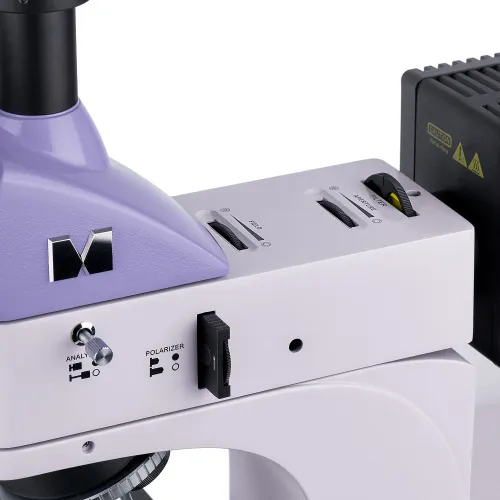

El microscopio está equipado con dispositivos de polarización para observaciones con luz reflejada: un analizador integrado y un polarizador extraíble. Los diafragmas de apertura y de campo permiten configurar el método de iluminación Köhler y el kit también incluye filtros de color. El diafragma de apertura y la fuente de luz reflejada se pueden centrar.

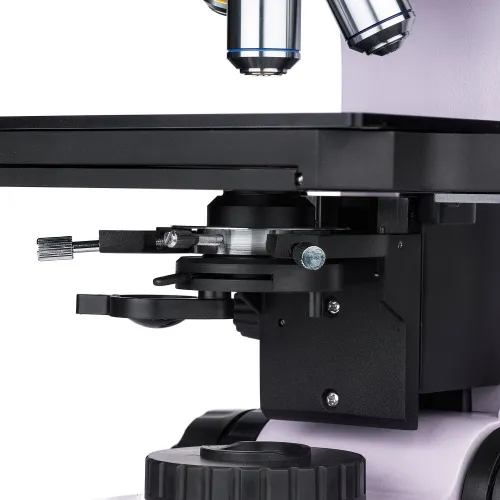

El sistema de iluminación por luz transmitida utiliza un condensador Abbe tradicional, cuya posición se puede centrar y ajustar en altura. El condensador se complementa con una lente abatible para utilizar con objetivos de bajo aumento. Hay diafragmas de apertura y de campo, es decir, se puede utilizar el método de iluminación Köhler.
Platina y mecanismo de enfoque

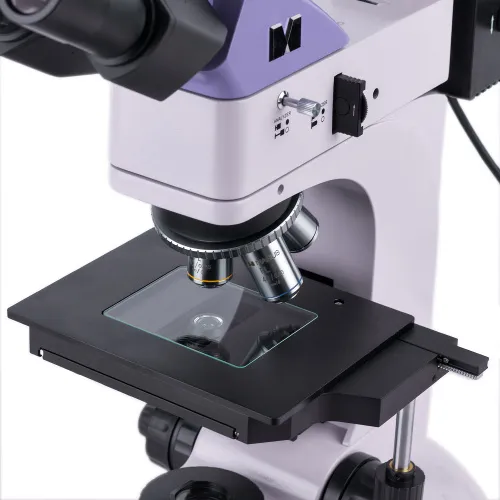

La altura máxima de la muestra que se puede colocar en la platina es de 20 mm. La muestra se puede desplazar moviendo la platina a lo largo de dos ejes. La platina se complementa con una placa de vidrio que se utiliza para trabajar con muestras opacas.

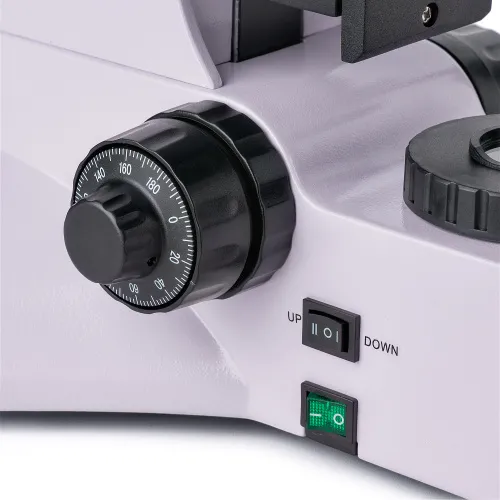

Para ajustar el enfoque se utilizan mecanismos de enfoque aproximado y enfoque preciso. El enfoque es fluido y preciso. El mecanismo de enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión. Los mandos de enfoque están dispuestos coaxialmente a ambos lados de la base del microscopio, lo que permite reposar las manos sobre la mesa mientras trabaja, en lugar de mantenerlas en el aire.
Accesorios
El microscopio MAGUS Metal 600 se puede equipar además con oculares adicionales, objetivos de larga distancia de trabajo, cámaras digitales y portaobjetos de calibración.
Características principales del microscopio:
- Microscopio para estudiar muestras opacas planas y pulidas con luz reflejada y muestras translúcidas con luz transmitida
- Cabezal trinocular con tubo trinocular y divisor del haz de luz
- Fuente de luz transmitida y reflejada: bombilla halógena de 30 W
- Método de iluminación Köhler con luz transmitida y reflejada, técnica de microscopía de polarización con luz reflejada
- Los elementos (diafragmas y fuentes de luz) del sistema de iluminación por luz reflejada se pueden centrar; se incluye un juego de filtros
- Condensador Abbe con lente abatible para utilizar con objetivos de bajo aumento
- Amplia gama de objetivos y oculares adicionales
Características principales de la cámara:
- Recomendado para su uso con objetivos de bajo aumento
- Sensor sensible a la luz en color para obtener imágenes nítidas incluso en condiciones de poca luz
- Frecuencia de fotogramas de 59 fps, suficiente para la observación de objetos en movimiento o procesos en rápido movimiento
- El kit incluye un software que garantiza plenamente la funcionalidad de todas las características de la cámara y, en consecuencia, un «inicio rápido»
- Fiable interfaz USB 3.0 para altas velocidades de transferencia de datos
- Ajuste de resolución para que pueda elegir la opción que más le convenga en cada momento

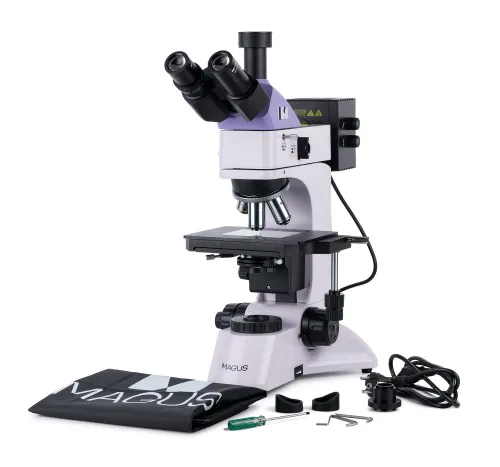

El kit incluye:
- Cámara digital MAGUS CBF30 (cámara digital, cable USB, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
- Iluminador de luz reflejada con cabina para la lámpara
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL L5x/0,12 WD 26,1 mm
- Objetivo plano acromático corregido al infinito: PL L10х/0,25 WD 20,2 mm
- Objetivo plano acromático corregido al infinito: PL L40х/0,60 WD: 3,98 mm
- Objetivo plano acromático corregido al infinito: PL L60x/0,70 WD: 2,08 mm
- Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Placa de platina de vidrio
- Adaptador de montura C con poder de aumento 1x
- Llave hexagonal
- Cable de alimentación CA
- Cable de alimentación del iluminador de luz reflejada
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL L20х/0,40 WD 8,80 mm
- Objetivo plano acromático corregido al infinito: PL L50х/0,70 WD 3,68 mm
- Objetivo plano acromático corregido al infinito: PL L80x/0,80 WD: 1,25 mm
- Objetivo plano acromático corregido al infinito: PL L100x/0,85 (uso en seco) WD 0,40 mm
- Portaobjetos de calibración
ID de producto | 83024 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018270 |
Tamaño de paquete (LxAn.xAl.) | 35x30x75 cm |
Peso del envío | 15.1 kg |
Especificaciones del microscopio | |
Tipo | luz/óptico, digital, metalúrgico |
Cabezal | trinocular |
Boquilla | Siedentopf |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | básico: 50–600 (*opcional: 50–1000/1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; distancia parafocal 45 mm (*opcional: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (uso en seco) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 210x140 |
Rango de desplazamiento de la platina, mm | 75/50 |
Platina | platina mecánica de dos ejes, con placa de vidrio |
Ajuste dióptrico | ±5 (en el tubo izquierdo) |
Condensador | luz transmitida: condensador Abbe ajustable en altura y en el centro, NA 1,25; diafragma de apertura ajustable y lente abatible, con tornillos de bloqueo |
Enfoque | coaxial, enfoque aproximado (25 mm, con mando de bloqueo y mando de ajuste de la tensión) y enfoque preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | luz reflejada y transmitida: 12 V/30 W |
Filtros de luz | verde, azul, amarillo, mate |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Adicional | analizador integrado y polarizador extraíble |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | metalúrgico |
Ubicación de la iluminación | doble |
Método de investigación | campo claro, polarización |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Peso, kg | 11 |
Cámara digital | |
Sensor | SONY Exmor CMOS |
Color/monocromo | color |
Megapíxeles | 6.3 |
Resolución máxima, píxeles | 3072x2048 |
Tamaño del sensor | 1/1,8" (7,37x4,92 mm) |
Tamaño del píxel, µm | 2.4x2.4 |
Sensibilidad a la luz | 425 mV a 1/30 s |
Relación señal/ruido | 0,15 mV a 1/30 s |
Tiempo de exposición | 0,02 ms – 15 s |
Grabación de vídeo | ✓ |
Grabación de vídeo | sí |
Frecuencia de fotogramas, fps para cada resolución | 59 a 3072x2048, 59 a 1536x1024 |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg, *.bmp, *.png, *.tif |
Formato de vídeo | salida: *.wmv, *.avi, *.h264 (Windows 8 y posterior), *.h265 (Windows 10 y posterior) |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Balance de blancos | manual, automático |
Control de exposición | manual, automático |
Opciones programables | tamaño de imagen, brillo, tiempo de exposición |
Software | MAGUS View |
Salida | USB 3.0, 5 Gb/s |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 2 GB de RAM, puerto USB 3.0, CD-ROM, pantalla de 17" o mayor |
Tipo de montura | montura C |
Cuerpo | aluminio macizo |
Fuente de alimentación para cámara | CC, 5 V, a través de puerto USB de ordenador; adaptador de 12 V, 3 A para elemento Peltier |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
