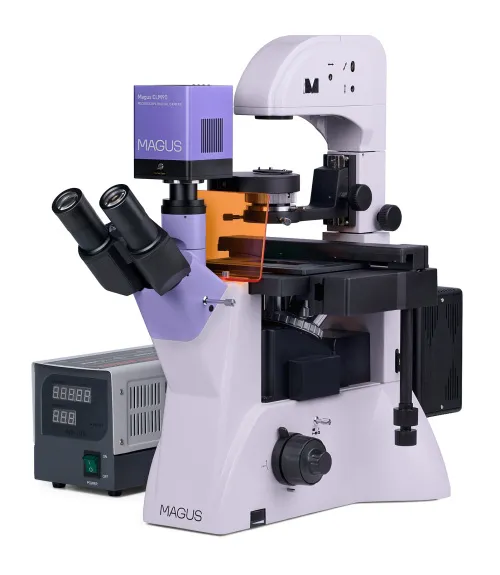

Microscopio invertido digital de fluorescencia MAGUS Lum VD500

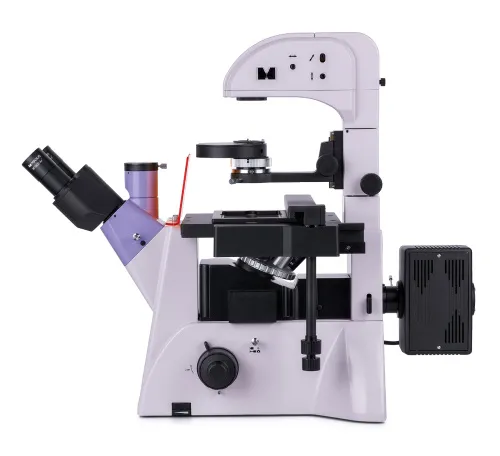

El microscopio invertido de fluorescencia MAGUS Lum V500 está diseñado para observar muestras contenidas en recipientes de laboratorio de hasta 55 mm de alto y un grosor de hasta 1,2 mm en la base. Si se inclina el soporte de la fuente de luz, se pueden utilizar recipientes de laboratorio más grandes, de hasta 165 mm de alto. Puede observar muestras con luz reflejada (técnica de microscopía de fluorescencia) y luz transmitida (microscopía de campo claro y de contraste de fases). Ámbitos principales de aplicación del microscopio: medicina, farmacología, bioquímica, epidemiología, etc.

Cámara digital

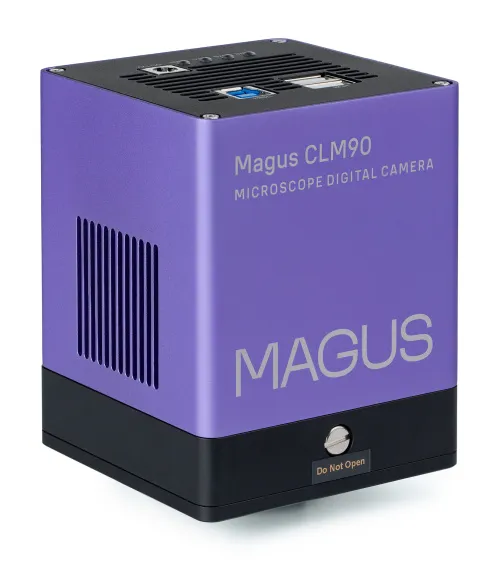

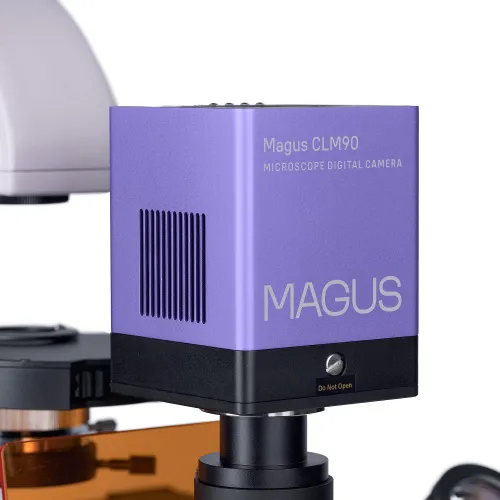

La cámara digital MAGUS CLM90 está diseñada para ser utilizada en las técnicas de microscopía de fluorescencia y campo oscuro.
La cámara está equipada con un sensor de 7,1 MP y produce imágenes realistas con una resolución de 3200x2200 píxeles. Se recomienda utilizar la cámara con objetivos de 4x, 10x, 20x y 40x. Cuando trabaje con objetivos de bajo aumento, la cámara le permitirá ver más detalles.
El vídeo se graba a 51,3 fps o 133,8 fps dependiendo de la resolución utilizada. Los vídeos son fluidos, con transiciones suaves y sutiles entre fotogramas. El movimiento de la muestra observada se muestra en tiempo real y sin retardos. La cámara permite trabajar fácilmente con muestras en movimiento y es adecuada para presentaciones en el aula.
La cámara está equipada con una interfaz USB 3.0. La velocidad de transferencia de datos es 10 veces más rápida que la de las cámaras provistas con una interfaz USB 2.0. Se recomienda utilizar una cámara de alta velocidad para laboratorios profesionales, trabajos de investigación o formación universitaria.

Óptica

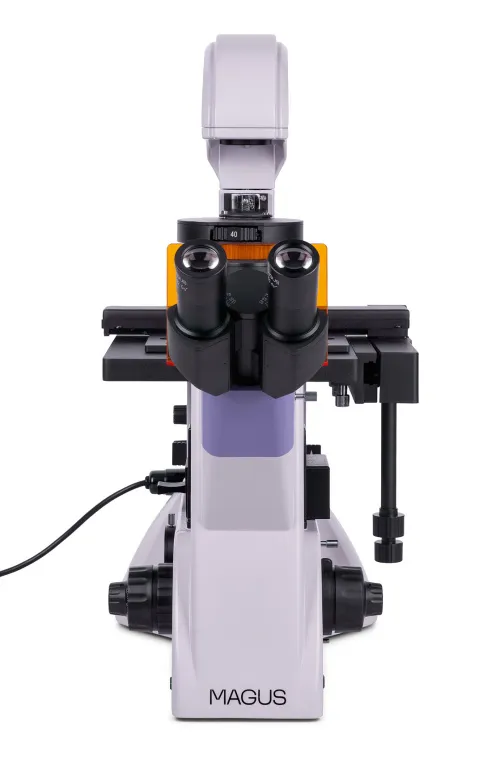

El microscopio está equipado con un cabezal trinocular con un tubo trinocular. Hay un puerto lateral para cámara en el microscopio. Este diseño le permite instalar al mismo tiempo en el microscopio una cámara digital y un monitor. La división del haz de luz en el cabezal trinocular se realiza según las proporciónes 100/0 y 50/50, y en el cuerpo del microscopio según las proporciones 100/0 y 0/100. Los tubos oculares pueden girar 180°, lo que le permite ajustar la distancia de acomodación ocular según sus necesidades.

El revólver giratorio se encuentra en el soporte situado debajo de la platina. Tiene seis posiciones libres para instalar objetivos. El kit incluye tres objetivos de contraste de fases y tres objetivos de fluorita de campo claro. Hay objetivos plano acromáticos con una larga distancia de trabajo diseñados para trabajar con recipientes de laboratorio con un grosor máximo de 1,2 mm en la base.

Iluminación

La fuente de luz reflejada es una lámpara de mercurio de 100 W. Está situada en una cabina para lograr una mejor disipación del calor y reducir el riesgo de sobrecalentamiento durante un funcionamiento prolongado. La lámpara tiene una amplia gama de longitudes de onda y valores máximos, lo que hace que sea adecuada trabajar con diversos colorantes fluorescentes. Filtros de fluorescencia: ultravioleta (UV), violeta (V), azul (B), verde (G). La lámpara de mercurio es brillante, proporciona una buena visibilidad y se puede reemplazar fácilmente cuando sea necesario.

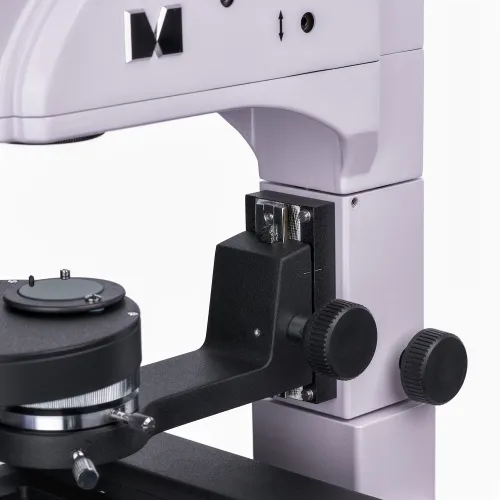

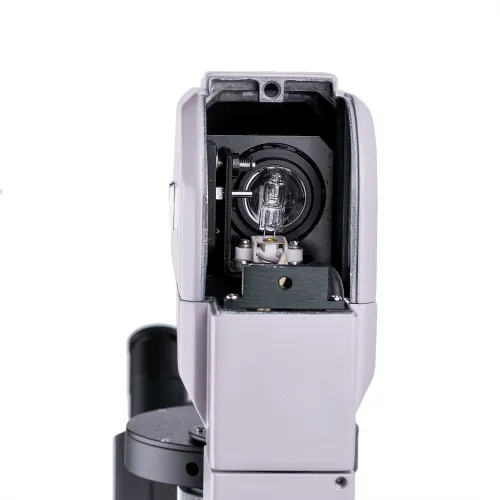

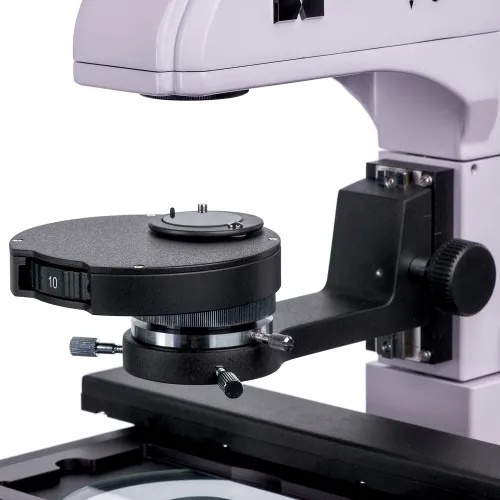

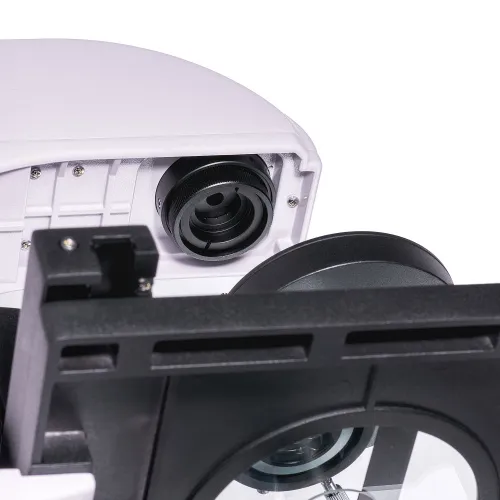

La fuente de luz transmitida es una lámpara halógena de 30 W. Brilla intensamente y el espectro de luz es cálido. Por ello, las observaciones realizadas con cada objetivo son eficientes y cómodas para los ojos. El microscopio dispone de un condensador de contraste de fases con cuatro posiciones: una posición se utiliza para la técnica de campo claro y las otras tres posiciones son para objetivos de contraste de fases con aumentos de 10x, 20x y 40x. Los anillos de fase se pueden centrar. El usuario puede cambiar entre las técnicas de campo claro y contraste de fases girando un disco. Esto es práctico en los trabajos de investigación, pues ahorra tiempo.

Método de iluminación Köhler para la luz transmitida y reflejada. El uso de este método le permite obtener una imagen clara y nítida en alta resolución, sin artefactos ni zonas oscuras en los bordes de la imagen.

Platina y mecanismo de enfoque

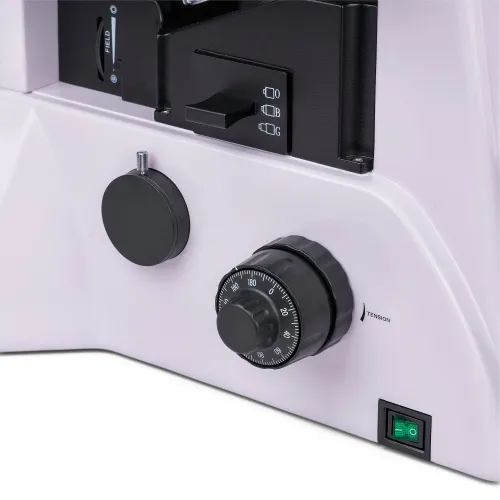

La platina es fija y tiene un mecanismo para mover los recipientes de laboratorio. Los recipientes de laboratorio se pueden mover horizontalmente a lo largo de dos direcciones perpendiculares entre sí. Este movimiento es preciso y fluido, y hay integrados cuatro soportes de ventosa para sujetar recipientes diferentes tamaños. El enfoque del microscopio se ajusta mediante mandos de enfoque aproximado y enfoque preciso. El mecanismo de enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión. Los mandos de enfoque están dispuestos coaxialmente a ambos lados del cuerpo del microscopio.

Accesorios

La gama de productos incluye accesorios adicionales para el microscopio MAGUS Lum V500: oculares, cámaras digitales y portaobjetos de calibración.

Características principales del microscopio:

• Microscopía de fluorescencia con luz reflejada, así como microscopía de campo claro y contraste de fases con luz transmitida
• Posibilidad de observar muestras contenidas en recipientes de laboratorio cuya altura máxima sea 55 mm, o 165 mm si se inclina el soporte
• Lámpara de mercurio de 100 W como fuente de luz reflejada, lámpara halógena de 30 W como fuente de luz transmitida; sistema de iluminación Köhler
• Cuatro filtros de fluorescencia: ultravioleta (UV), violeta (V), azul (B) y verde (G)
• Cabezal trinocular, con giro de 180°. Dos opciones para instalar una cámara digital y un monitor: división del haz de luz según las proporciónes 100/0 y 50/50 (cabezal trinocular) o según las proporciones 100/0 y 0/100 (en el cuerpo del microscopio)
• Platina con soportes para recipientes de laboratorio (placas de Petri) de diferentes diámetros
• Condensador de contraste de fases con una abertura para campo claro y tres aberturas para contraste de fases

Características principales de la cámara:

• Cámara apta para microscopía de fluorescencia y campo oscuro con objetivos de 4x, 10x, 20x o 40x
• Resolución de 7,1 MP: cuando trabaje con objetivos de bajo aumento, la cámara le permitirá ver más detalles
• 51,3 fps y 133,8 fps a resoluciones de 3200x2200 px y 1584x1100 px para observar muestras en movimiento, grabar vídeo y mover la preparación sin sacudidas ni retardos
• El elemento Peltier reduce la temperatura del sensor durante el funcionamiento prolongado y elimina el ruido térmico, por ello es posible tomar fotografías con velocidades de obturación largas
• Obturador global para una lectura rápida de la señal del sensor, mayor brillo de la imagen y sin efectos ópticos falsos al observar muestras en movimiento
• El sensor monocromo SONY Exmor de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados

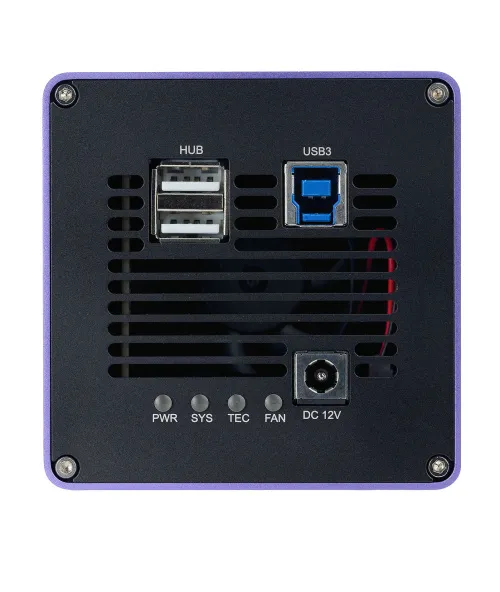

• Interfaz USB 3.0 para una transferencia de datos rápida y fluida
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

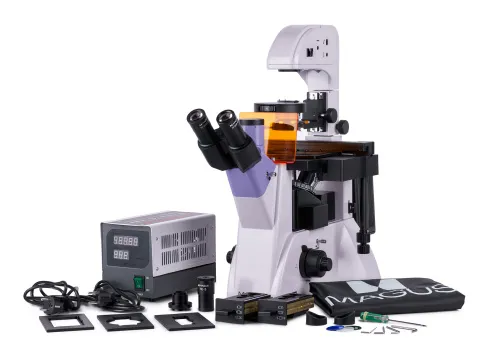

El kit incluye:

• Cámara digital MAGUS CLM90 (cámara digital, cable USB, adaptador de 12 V, 3 A, estuche, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
• Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
• Unidades de fluorescencia
• Compartimento de la lámpara de mercurio
• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: PLL 10x/0,25 WD 4,3 mm
• Objetivo plano acromático corregido al infinito: PLL 20х/0,40 WD 8,0 mm
• Objetivo plano acromático corregido al infinito: PLL 40х/0,60 WD 3,5 mm
• Objetivo plano acromático corregido al infinito: PLL 10x/0,25 PHP2 WD 4,3 mm
• Objetivo plano acromático corregido al infinito: PLL 20x/0,40 PHP2 WD 8,0 mm
• Objetivo plano acromático corregido al infinito: PLL 40x/0,60 PHP2 WD 3,5 mm
• Ocular de 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Pantalla protectora para rayos UV
• Adaptador de montura C con poder de aumento 1x
• Llave hexagonal
• Fuente de alimentación de la lámpara de mercurio
• Cable de alimentación
• Cable de alimentación del iluminador de luz reflejada
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Portaobjetos de calibración
