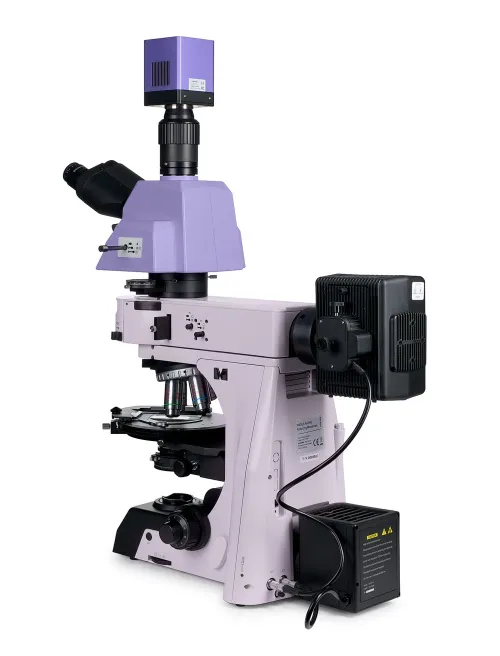

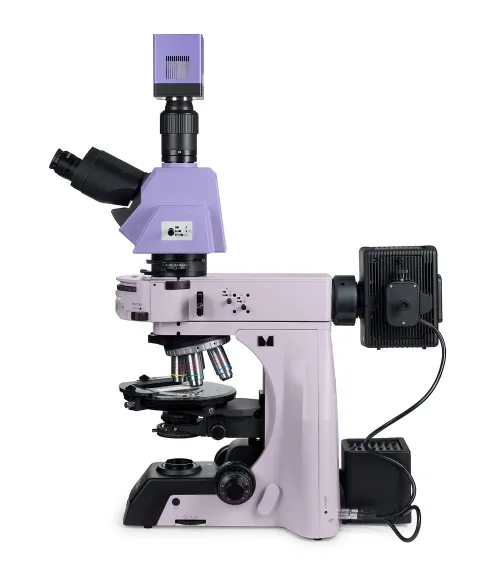

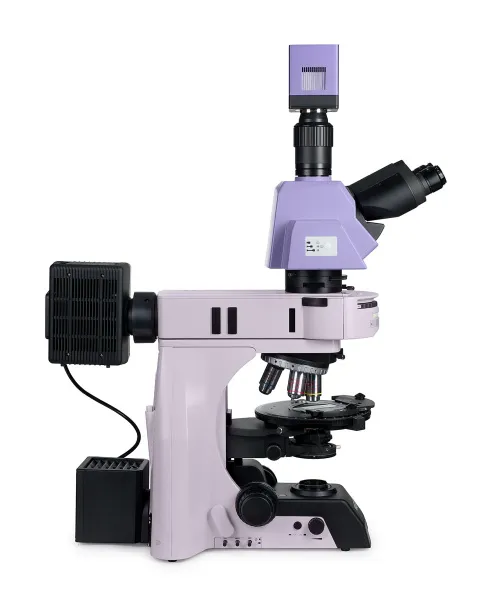

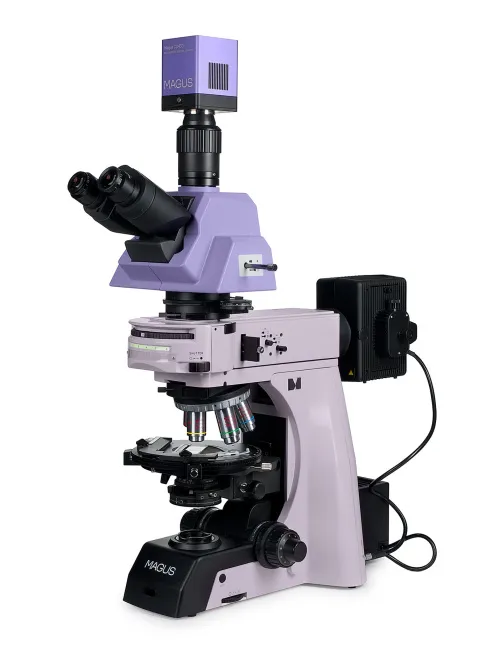

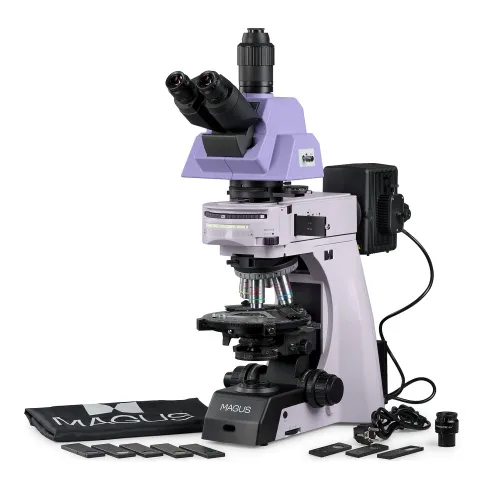

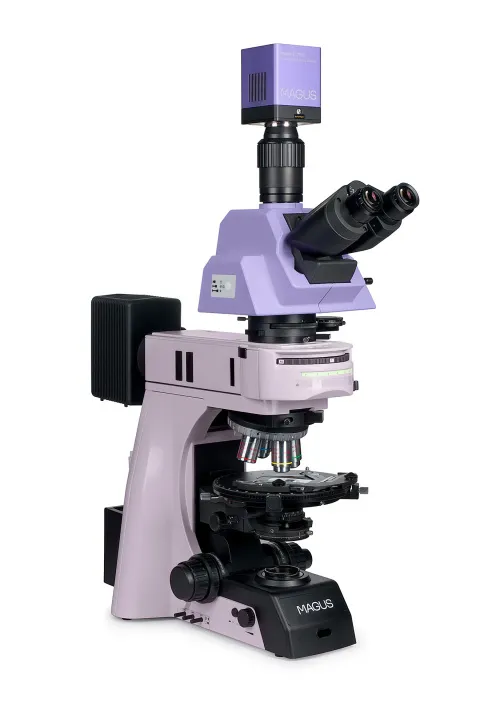

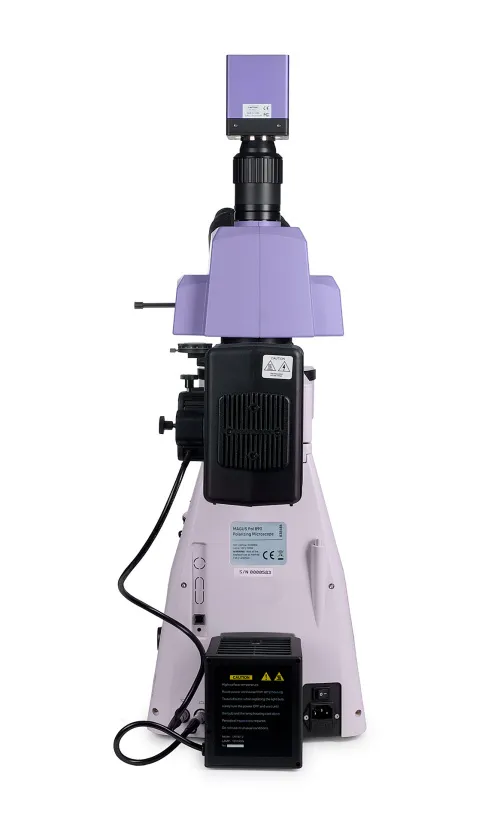

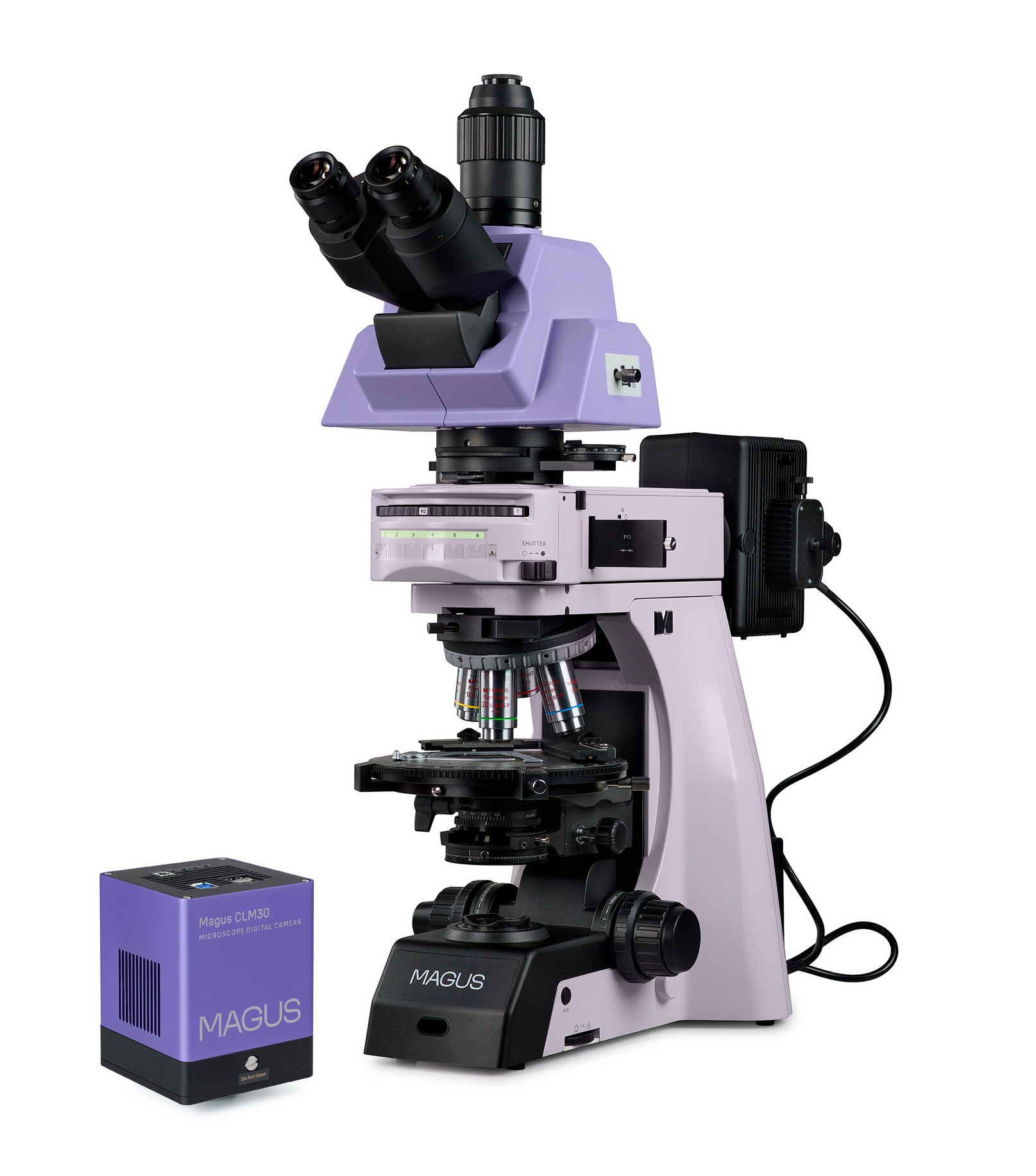

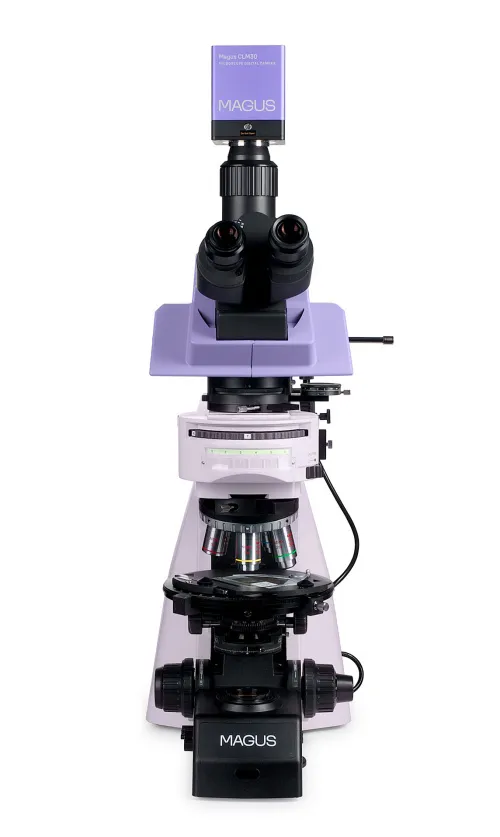

Microscopio digital polarizador MAGUS Pol D890 MAGUS

Microscopio para investigación científica e inspección industrial.
Diseñado para estudiar objetos mediante las técnicas de polarización y campo claro. La instalación de componentes opcionales permitirá el uso de las técnicas de campo oscuro, contraste de fase y contraste de interferencia diferencial en luz transmitida, así como contraste de interferencia diferencial y fluorescencia en luz reflejada.
Con luz transmitida, puede estudiar muestras geológicas, así como muestras biológicas y poliméricas anisótropas en secciones delgadas.
En luz reflejada, se pueden estudiar secciones pulidas con un solo lado pulido. El grosor de las secciones pulidas opacas es arbitrario, normalmente de 5 a 10 mm. El microscopio permite el examen de objetos opacos de hasta 30 mm de espesor. El microscopio polarizador usa la birrefringencia de una muestra anisotrópica para obtener una imagen. La luz polarizada plana, al atravesar una muestra anisotrópica, se divide en dos haces y cambia el plano de polarización. El analizador lleva las vibraciones de los haces al mismo plano, provocando así interferencia. La imagen brillante y de alto contraste cambia de color cuando la platina gira.
El microscopio está equipado con una cámara de 8,3 MP con interfaz USB 3.0. La cámara se conecta a un ordenador y muestra la imagen en su pantalla. El software complementa el sistema con funciones de análisis y documentación.
Los objetivos planos semiapocromáticos y planos apocromáticos están libres de deformaciones. El tubo intermedio contiene el analizador y la lente de Bertrand y tiene una ranura para instalar compensadores.
Este microscopio se utiliza en cristalografía, petrografía, mineralogía, medicina forense y otros campos de la ciencia.

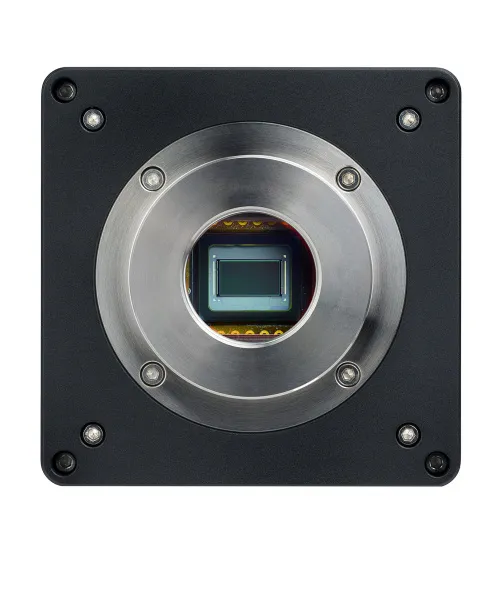

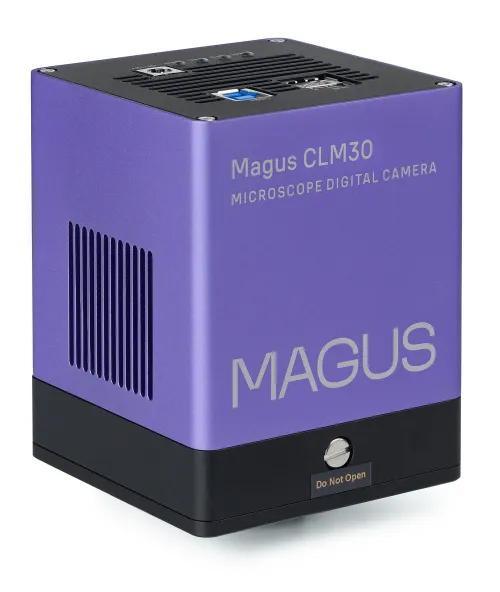

Cámara digital

La cámara digital MAGUS CLM30 está diseñada para ser utilizada en las técnicas de microscopía de fluorescencia y campo oscuro.
La cámara está equipada con un sensor de 8,3 MP y produce imágenes realistas con una resolución de 3840x2160 píxeles. Se recomienda utilizar la cámara con objetivos de 4x, 10x, 20x y 40x. La cámara permite capturar más detalles con objetivos de bajo aumento.
El vídeo se graba a 45 fps o 70 fps, en función de la resolución utilizada. Los vídeos son fluidos, con transiciones suaves y sutiles entre fotogramas. El movimiento de la muestra observada se muestra en tiempo real y sin retardos. La cámara permite trabajar cómodamente con objetos en movimiento y es adecuada para realizar demostraciones en un aula.

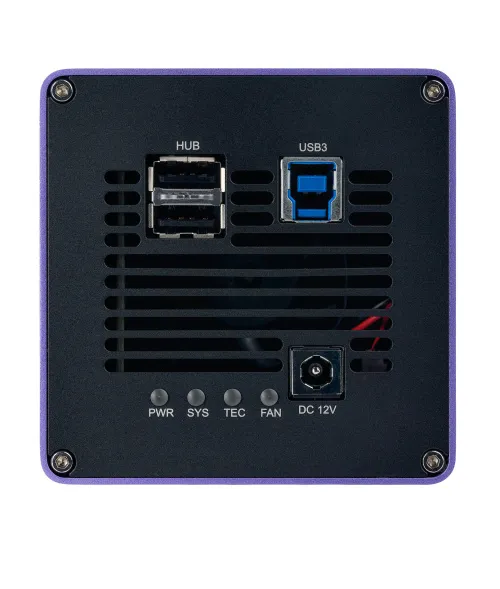

La cámara está equipada con una interfaz USB 3.0. La velocidad de transferencia de datos es 10 veces más rápida que la de las cámaras con una interfaz USB 2.0. Se recomienda utilizar una cámara de alta velocidad para laboratorios profesionales, trabajos de investigación o formación universitaria.

Cabezal del microscopio

Trinocular, con óptica corregida al infinito. El usuario selecciona el ángulo de inclinación más cómodo del cabezal del microscopio en un rango de 0° a 35°. La cámara digital se instala en el tubo trinocular. El haz se divide en 0/100, 100/0 u 80/20.
La configuración básica incluye oculares de 10x/22 mm con ajuste de dioptrías y punto ocular alto para poder usarlos con gafas.

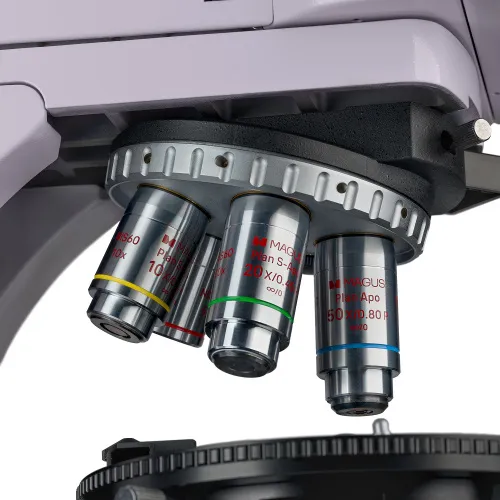

Revólver giratorio

Revólver giratorio de cinco objetivos. La ranura libre sirve para ajustar la posición de la bombilla en el iluminador de luz reflejada. El usuario también puede instalar un objetivo adicional en la ranura libre del revólver, lo que le permitirá obtener un aumento adicional.
El diseño del revólver giratorio ("hacia el interior") libera espacio en la parte delantera de la platina, por lo que el usuario puede ver el objetivo insertado en la trayectoria óptica. Las ranuras del portobjetivos giratorio están centradas para alinear los ejes ópticos del objetivo y del microscopio.

Objetivos

Los objetivos planos semi-apocromáticos y planos apocromáticos de infinito están diseñados específicamente para observaciones con luz polarizada: la óptica sin tensiones garantiza que la birrefringencia proceda de la muestra y no de los elementos ópticos. Proporcionan una mejor corrección de la aberración cromática y esférica en comparación con los objetivos acromáticos planos.
Los objetivos 5x y 10x están diseñados para trabajar con o sin cubreobjetos, los objetivos 20x y 50x están diseñados para trabajar sin cubreobjetos. La distancia parafocal es de 60 mm.

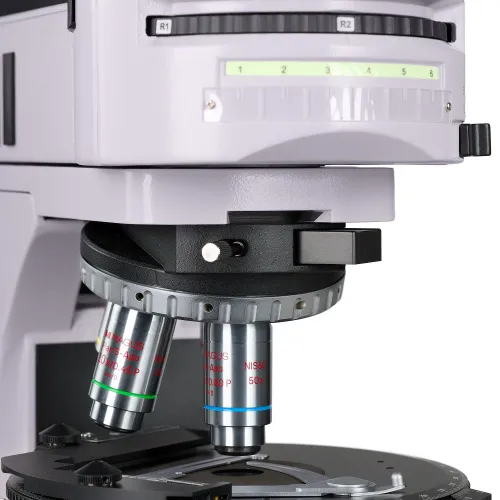

Torreta para la instalación de módulos de contraste

El iluminador de luz reflejada cuenta con una torreta integrada para módulos de contraste. Se pueden instalar tres módulos: uno para luz transmitida y dos para luz reflejada. Al girar la torreta se cambia el modo de observación, lo que permite pasar rápidamente de una técnica de contraste a otra sin necesidad de realizar ajustes complejos.

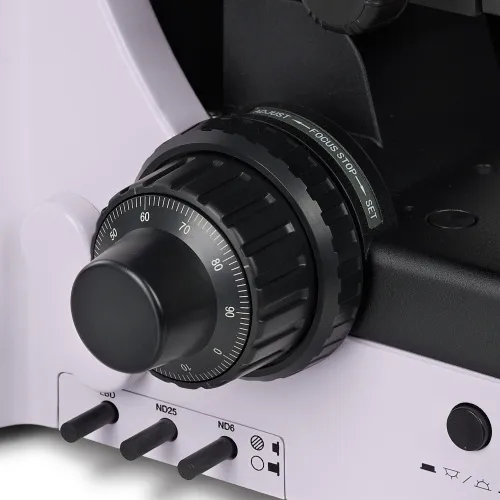

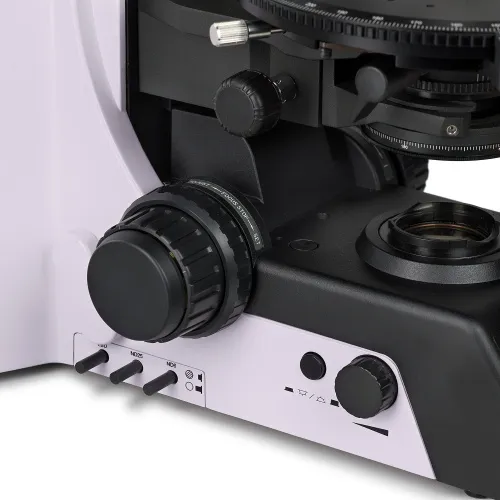

Mecanismo de enfoque

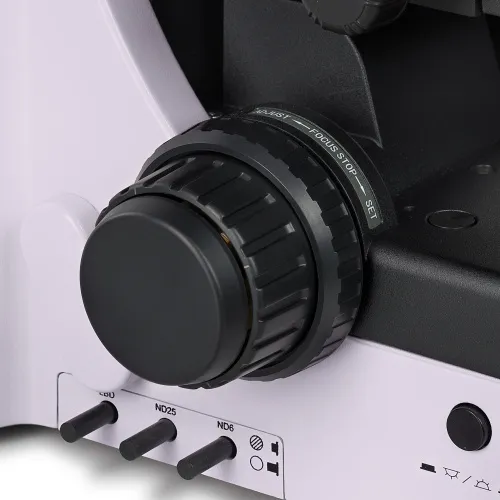

El microscopio cuenta con mandos coaxiales de enfoque aproximado y preciso en posición baja. El investigador puede colocar las manos sobre la mesa y adoptar una posición cómoda frente al microscopio.
El botón de bloqueo del enfoque aproximado ayuda a ajustar rápidamente el microscopio después de cambiar el objeto de estudio. El botón se encuentra en el lado izquierdo del microscopio, en el mismo eje que el mecanismo de enfoque.

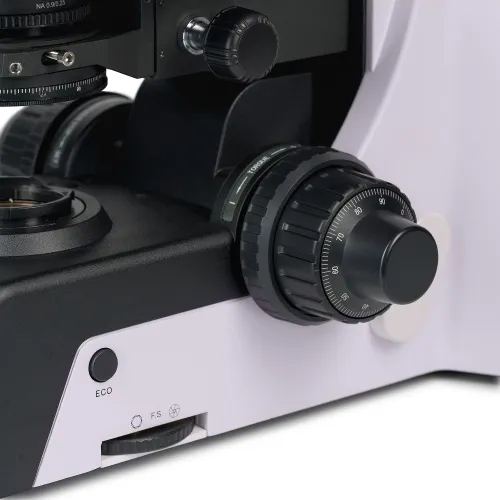

El anillo del lado derecho ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

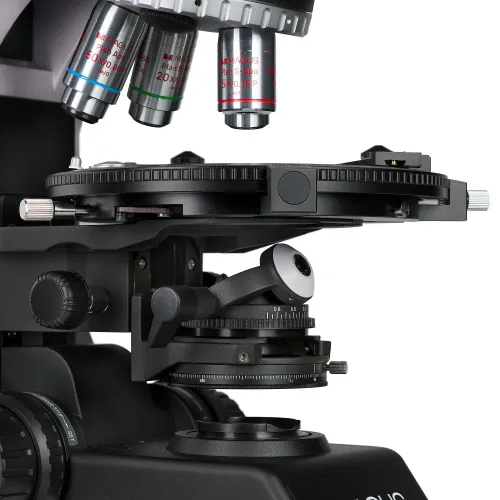

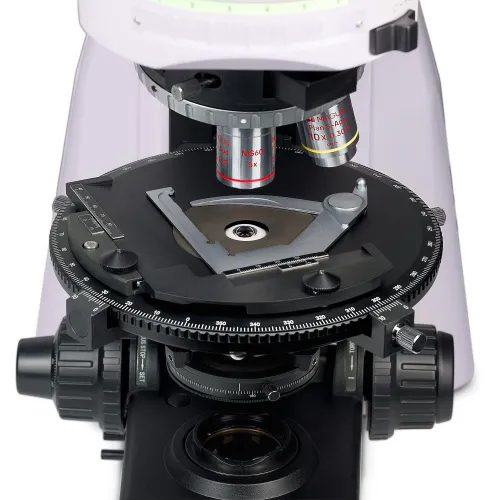

Platina

La platina gira 360° para ver el cambio de color de la muestra cuando el polarizador y el analizador están en orientación cruzada y puede bloquearse en la posición deseada. La platina tiene una escala del ángulo de rotación. Cada giro de 90° desde la posición actual se indica con un clic. Con la escala de Vernier, las mediciones se realizan con una exactitud de 0,1°.
El diseño de la platina permite el centrado mediante dos tornillos, ya que la observación con luz polarizada de un objeto anisotrópico requiere una alineación precisa del eje de rotación de la platina con el eje óptico del microscopio.

Fuentes de luz

Se utilizan bombillas halógenas de 100 W tanto en iluminadores de luz reflejada como de luz transmitida. Las bombillas halógenas emiten luz a una temperatura de color agradable para los ojos. La lámpara de 100 W es lo suficientemente brillante como para trabajar con objetivos de entre 4 y 100 aumentos en campo claro y luz polarizada.

Iluminación por luz reflejada

El sistema de iluminación usa la iluminación de Köhler. Los diafragmas de campo y de apertura vienen centrados de fábrica en el eje óptico y no requieren ningún centrado adicional. Si es necesario, los diafragmas se pueden ajustar con tornillos de centrado. La fuente de luz está centrada a lo largo de tres ejes.

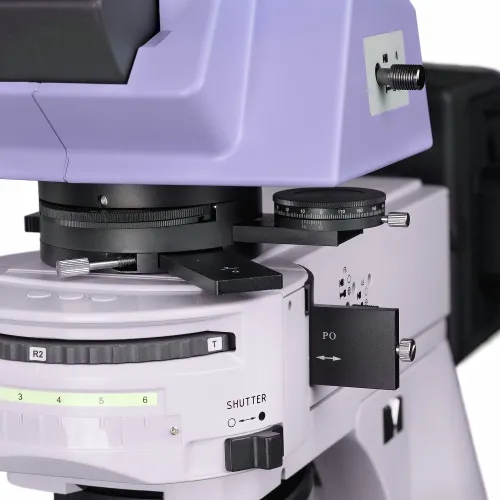

Para la microscopía de polarización se usan el analizador y el polarizador. El polarizador es fijo, mientras que el analizador gira 360° y dispone de una escala de Vernier para ajustar el ángulo con precisión.
El juego de filtros incluido en el kit permite ajustar la reproducción de los colores.

Iluminación por luz transmitida

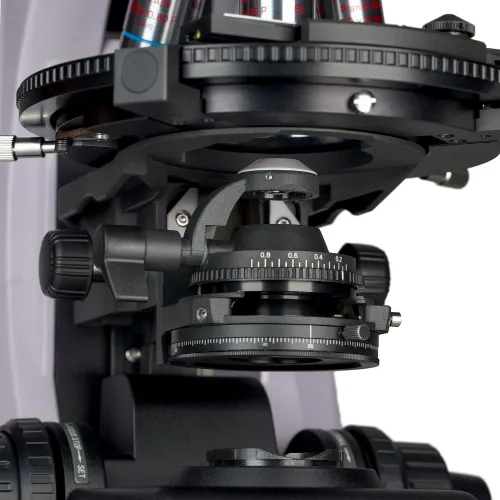

Un diafragma de campo ajustable, un condensador centrado y ajustable en altura con óptica sin distorsiones, un diafragma de apertura ajustable y una lente abatible realizan el ajuste de iluminación Köhler. La lente abatible se retira de la trayectoria óptica para los objetivos con poco aumento y se devuelve para los objetivos con un aumento superior a 10x. El polarizador puede girarse entre 0 y 360°, y cuenta con marcas en 0°, 90°, 180° y 270° en la escala. El analizador gira 360°, la escala Vernier en el analizador garantiza la precisión del ángulo.

Sistema de iluminación Köhler con luz reflejada y transmitida

Configurar el sistema de iluminación Köhler mejora la calidad de la imagen obtenida de una muestra. Esta iluminación permite obtener la máxima resolución para cada objetivo. Iluminación uniforme del campo de visión sin oscurecimiento en los bordes. La muestra examinada tendrá un enfoque nítido y la imagen estará libre de artefactos.

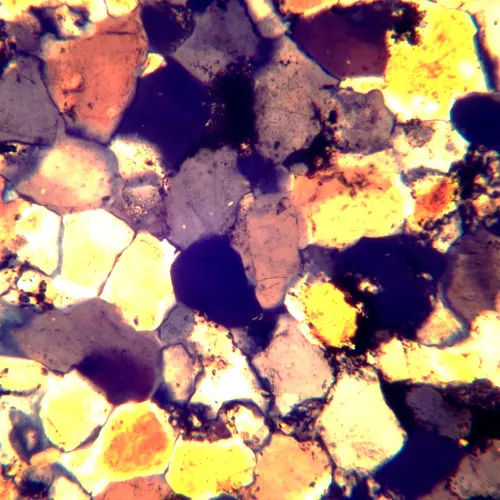

Estudio de muestras con luz polarizada

El polarizador y el analizador se insertan en la trayectoria de la luz para observar objetos bajo luz polarizada. Use las escalas del analizador y del polarizador para ajustar la posición deseada (cruzada o paralela) de los dispositivos polarizadores. Al girar el polarizador o el analizador, se modifica el ángulo de polarización. Al girar la platina del microscopio, la refracción de la luz por la muestra cambia en función del ángulo de polarización.
La lente de Bertrand se utiliza para estudios conoscópicos.
Los compensadores se usan para mejorar el contraste de los objetos con birrefringencia débil.

Accesorios

Existe una gama de accesorios diseñados específicamente para este microscopio.
Un objetivo apocromático plano opcional proporciona un aumento adicional.
Se pueden usar oculares adicionales para ampliar el rango de aumento del microscopio. Estos oculares adicionales le ayudarán a alcanzar el aumento útil del objetivo que se utiliza con mayor frecuencia.
Los accesorios de contraste de fase, los accesorios de epifluorescencia, los condensadores de campo oscuro y los accesorios DIC amplían las técnicas de microscopía disponibles.
Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala o con el software de la cámara.

Modelos alternativos

El MAGUS Pol D890 es una alternativa para los siguientes modelos: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Características del microscopio:

• Estudios de muestras anisótropas transparentes y opacas con luz polarizada y luz natural
• Potentes iluminadores halógenos de luz reflejada y luz transmitida de 100 W que proporcionan una luz natural y brillante
• Observaciones ortoscópicas, lente de Bertrand para observaciones conoscópicas, compensadores, iluminación Köhler en luz transmitida y reflejada
• Cabezal trinocular ergonómico con ángulo de inclinación ajustable y puerto vertical para cámara; relación de división del haz (ocular/cámara): 100/0, 0/100 o 20/80
• Los objetivos plan semiapocromáticos y plano apocromático sin distorsiones internas no introducen efectos ópticos falsos en la imagen
• Torreta multifuncional con 3 ranuras para instalar módulos de diferentes métodos de contraste
• Cómoda alineación de las posiciones del revólver giratorio y la platina
• Platina redonda giratoria con escala de Vernier para la medición precisa del ángulo de rotación. Se puede bloquear en la posición seleccionada, y cada giro de 90° se indica con un clic.

Características de la cámara:

• Cámara apta para microscopía de fluorescencia y campo oscuro con objetivos de 4x, 10x, 20x y 40x
• Resolución de 8,3 MP: cuando trabaje con objetivos de bajo aumento, la cámara le permitirá ver más detalles
• 45 fps y 70 fps a resoluciones de 3840x2160 px y 1920x1080 px para observar muestras en movimiento, grabar vídeos y mover la preparación sin sacudidas ni retardos
• El elemento Peltier reduce la temperatura del sensor durante un funcionamiento prolongado y elimina el ruido térmico. Esto permite tomar fotografías con velocidades de obturación largas
• El sensor en color SONY Exmor de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados
• Interfaz USB 3.0 para una rápida transferencia de datos sin sacudidas ni retrasos
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

Paquete:

• Cámara digital MAGUS CLM30 (cámara digital, cable USB, adaptador de corriente de 12 V y 3 A, maletín de transporte, memoria USB con controladores y software, manual de usuario y tarjeta de garantía)
• Soporte con fuente de alimentación integrada, mecanismo de enfoque y revolver giratorio
• Platina
• Montura del condensador
• Condensador con lente abatible y polarizador de luz transmitida
• Iluminador de luz reflejada con torreta y lámpara halógena
• Iluminador de luz transmitida con lámpara halógena
• Cabezal de microscopio trinocular
• Accesorio intermedio con lente de Bertrand
• Analizador
• Polarizador de luz reflejada
• Compensadores: compensador λ, compensador λ/4, cuña de cuarzo
• Juego de filtros de luz reflejada
• Objetivo plano semiapocromático Plan S-Apo 5x/0,15 ∞/–, distancia parafocal: 60 mm
• Objetivo plano semiapocromático Plan S-Apo 10x/0,30 ∞/–, distancia parafocal: 60 mm
• Objetivo plano semiapocromático Plan S-Apo 20x/0,45 ∞/0, distancia parafocal: 60 mm
• Objetivo plano apocromático Plan Apo 50x/0,80 ∞/0, distancia parafocal: 60 mm
• Ocular de 10x/22 mm con punto ocular alto y ajuste de dioptrías (2 unidades)
• Ocular de 10x/22 mm con cruz filar, punto ocular alto y ajuste de dioptrías
• Ojera (2 unidades)
• Adaptador de montura C de 1x
• Cable de alimentación
• Funda antipolvo
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Objetivo plano apocromático Plan Apo 100x/0,9 ∞/0, distancia parafocal: 60 mm
• Juego de objetivos plano semiapocromáticos para fluorescencia Plan S-Apo 4x, 10x, 20x, 40x, 100x (aceite) ∞/0,17, distancia parfocal: 60 mm
• Ocular de 10x/22 mm con escala de medición
• Ocular de 10x/22 mm con retícula
• Ocular de 12,5x/16 mm (2 unidades)
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Dispositivo de contraste de fase: condensador de contraste de fase, conjunto de objetivos de fase, telescopio de centrado
• Condensador de campo oscuro NA 0,7–0,9
• Condensador de inmersión de campo oscuro NA 1,3–1,26
• Dispositivo de contraste de interferencia diferencial (DIC)
• Accesorio de epifluorescencia con una lámpara de mercurio, cubos de filtro de fluorescencia y una unidad de alimentación para la lámpara de mercurio
• Accesorio de epifluorescencia con fuente de luz LED, cubos de filtro de fluorescencia y cable de alimentación
• Portaobjetos de calibración
