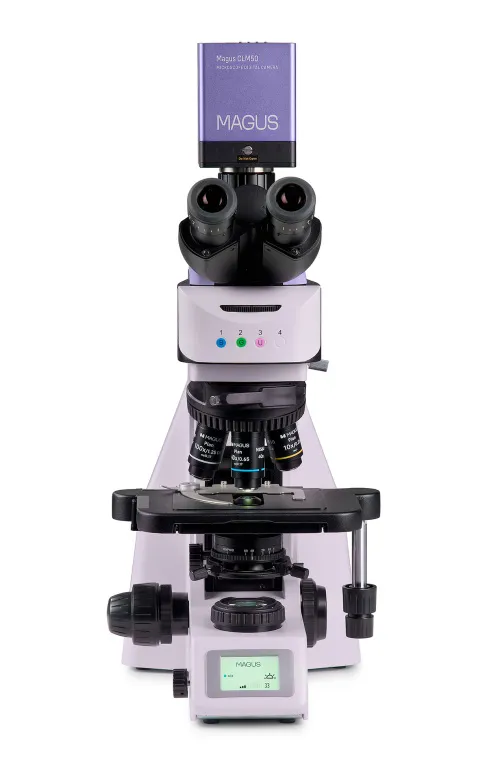

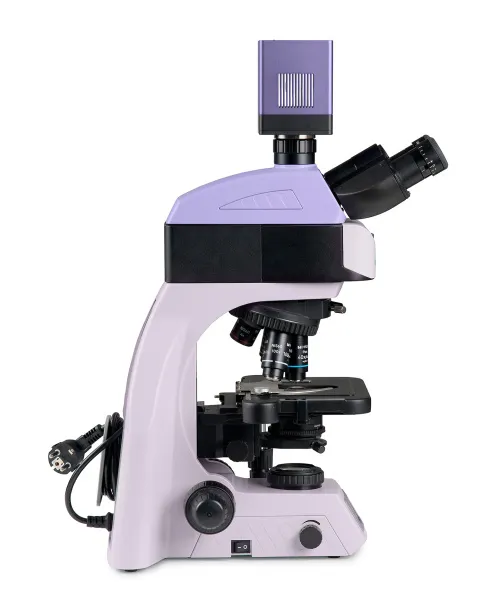

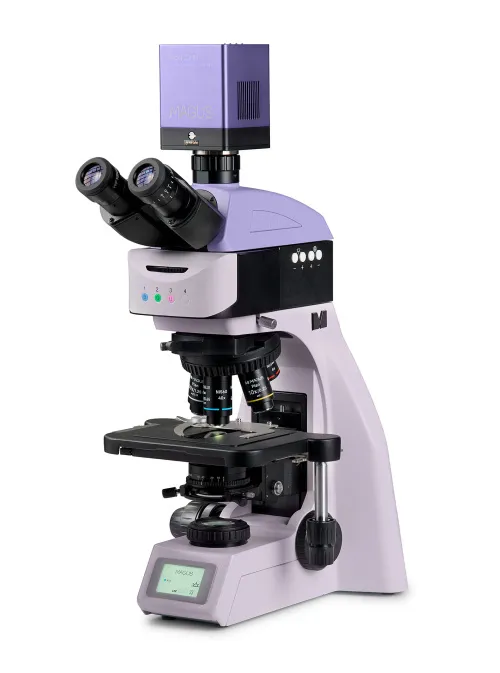

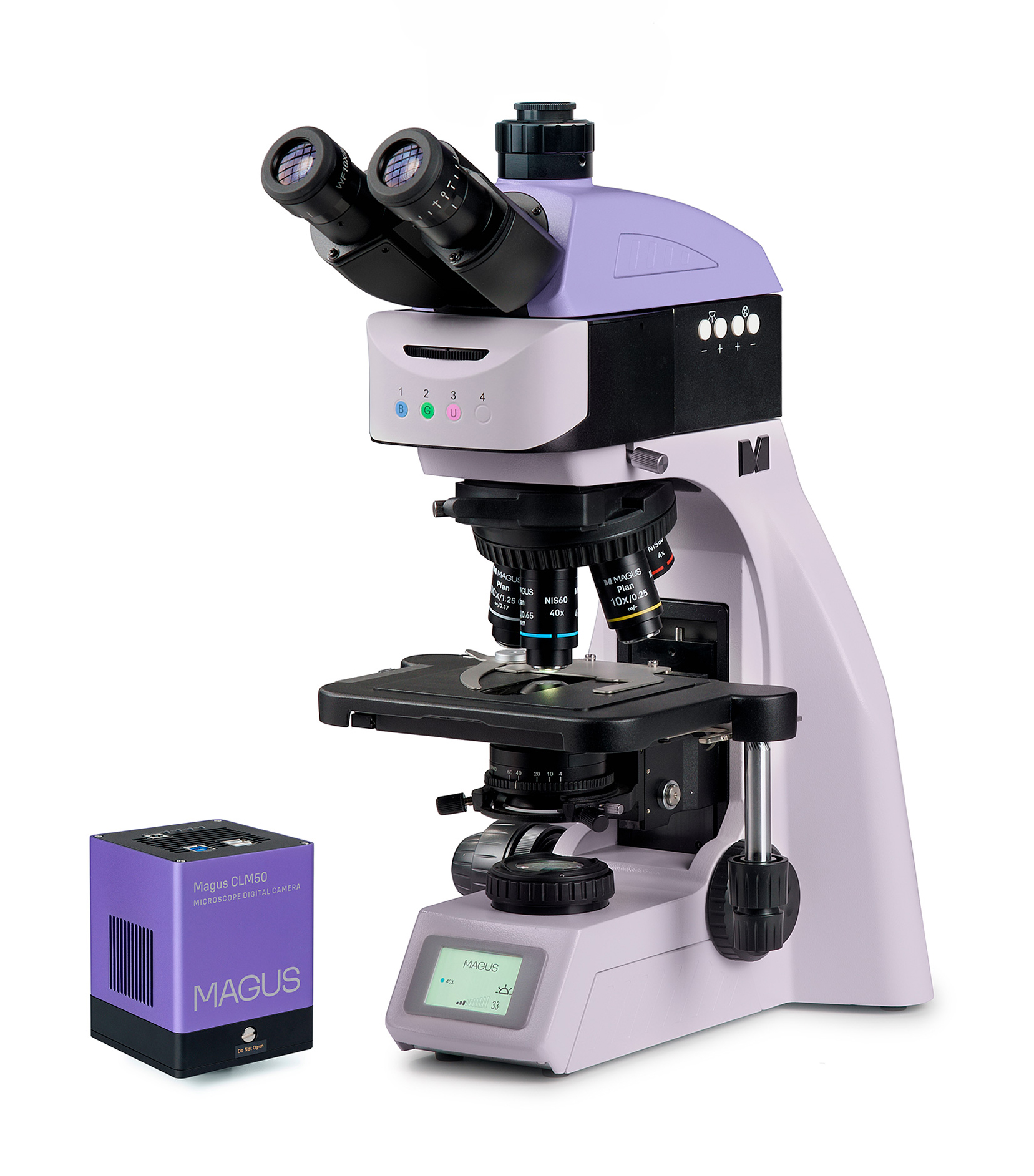

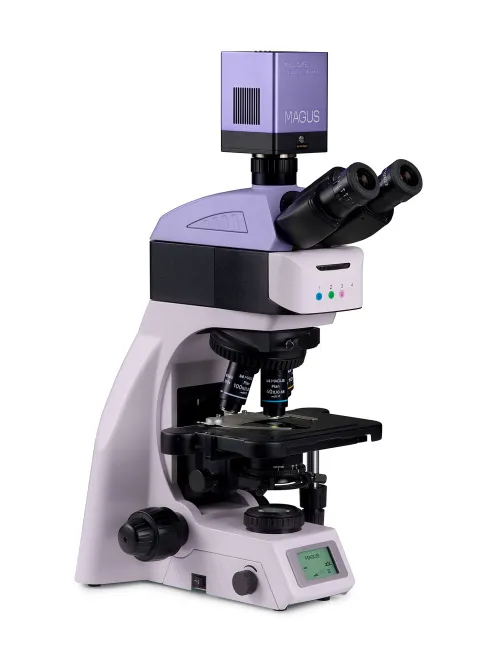

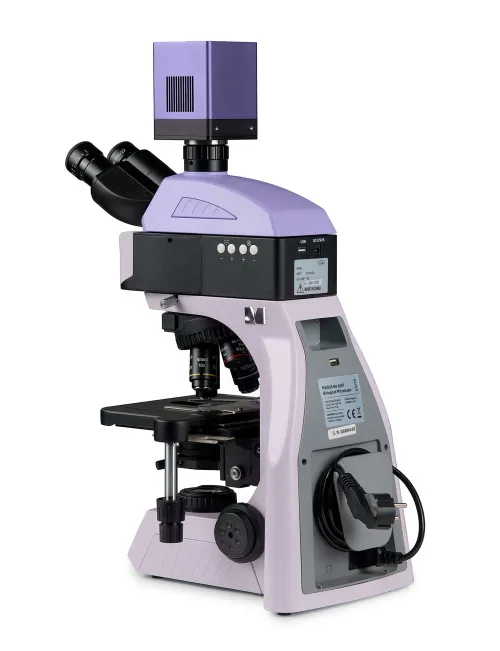

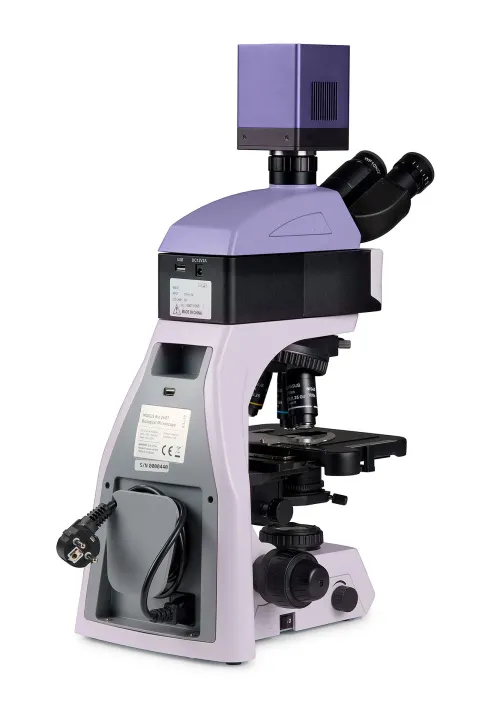

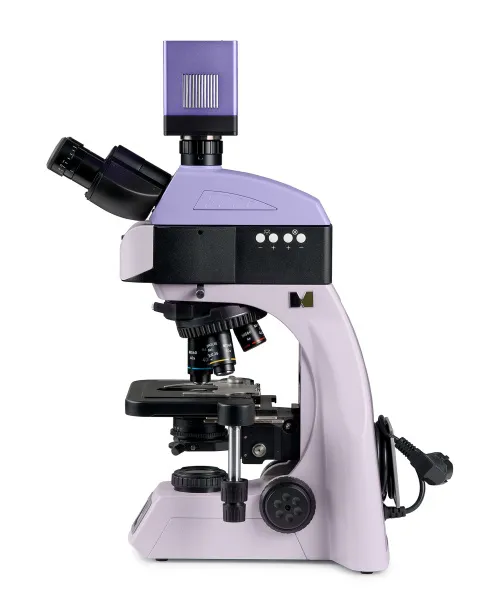

Microscopio digital de fluorescencia MAGUS Lum D460L

Este microscopio está diseñado para observar muestras con luz reflejada mediante la técnica de fluorescencia y con luz transmitida mediante la técnica de campo claro. Con accesorios opcionales, también puede utilizar las técnicas de campo oscuro, polarización simple y contraste de fases. El revólver giratorio codificado mantiene un nivel de brillo confortable cuando se cambian los objetivos. El sistema inteligente de control de iluminación del microscopio mejora la comodidad y la rapidez del trabajo diario de los investigadores. Las funciones inteligentes ayudan a los estudiantes a familiarizarse con la profesión y a adquirir la experiencia profesional que necesitan. La técnica de fluorescencia se basa en la capacidad de las sustancias de emitir luz cuando se exponen a una luz de una longitud de onda determinada. En el microscopio MAGUS Lum D460L, las muestras se excitan con luz azul, verde y ultravioleta. La luz emitida por la muestra tiene una longitud de onda mayor que la longitud de onda de la luz de excitación recibida. Algunas muestras presentan autofluorescencia, mientras que otras deben tratarse con fluorocromos. El microscopio está equipado con una cámara de 1,7 MP con interfaz USB 3.0. La cámara se conecta a un ordenador y muestra la imagen en su pantalla. El software complementa el sistema con funciones de análisis y documentación. Este microscopio se utiliza en instituciones médicas y laboratorios, organizaciones de investigación, centros forenses, organizaciones industriales y medioambientales, empresas farmacéuticas y centros educativos.

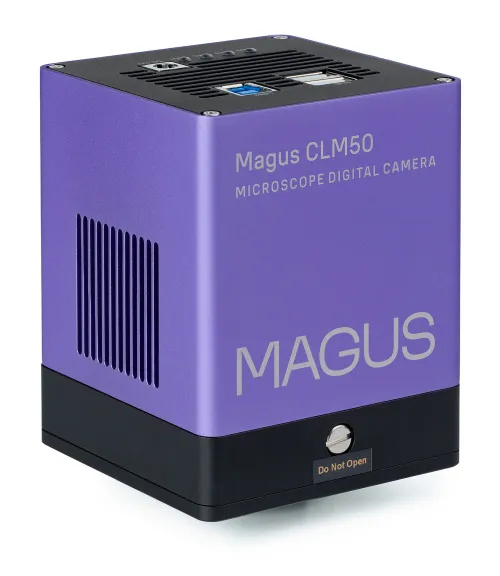

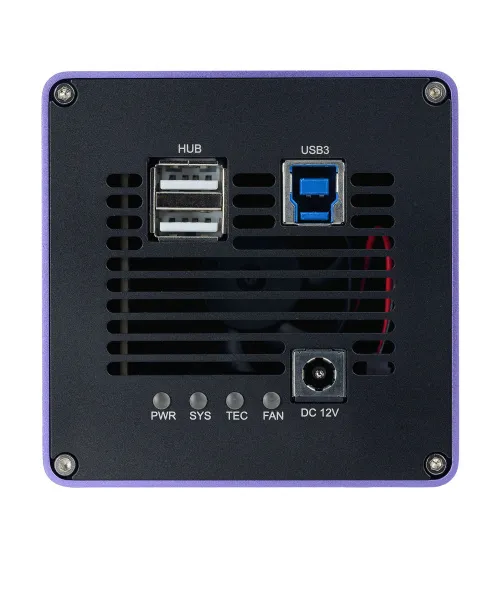

Cámara digital

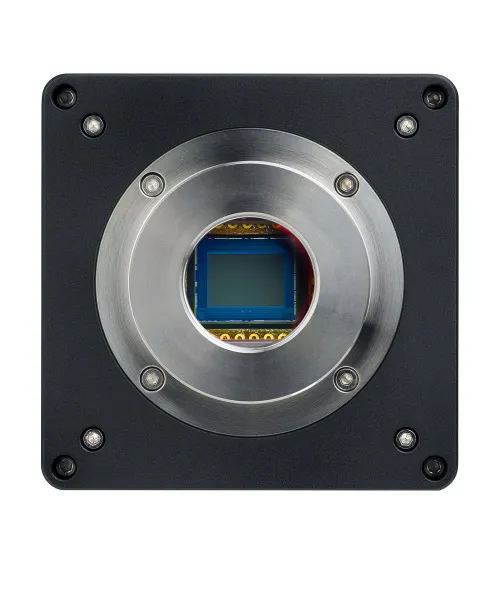

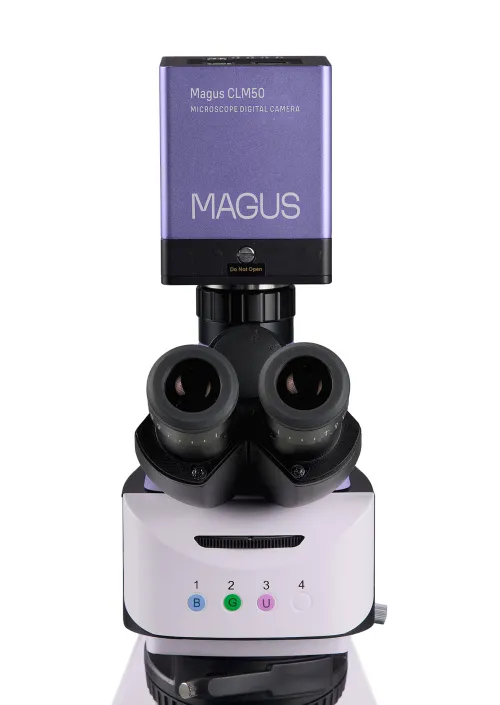

La cámara digital MAGUS CLM50 está diseñada para ser utilizada en las técnicas de microscopía de fluorescencia y campo oscuro. La cámara está equipada con un sensor de 1,7 MP que produce una imagen realista con una resolución de 1600 x 1100 píxeles. El vídeo se graba a 33 fps a la máxima resolución. Los vídeos son fluidos, con transiciones suaves y sutiles entre fotogramas. El movimiento de la muestra observada se muestra en tiempo real y sin retardos. La cámara permite trabajar cómodamente con objetos en movimiento y es adecuada para realizar demostraciones en un aula. La cámara está equipada con una interfaz USB 3.0. La velocidad de transferencia de datos es 10 veces más rápida que la de las cámaras con una interfaz USB 2.0. Se recomienda utilizar una cámara de alta velocidad para laboratorios profesionales, trabajos de investigación o formación universitaria.

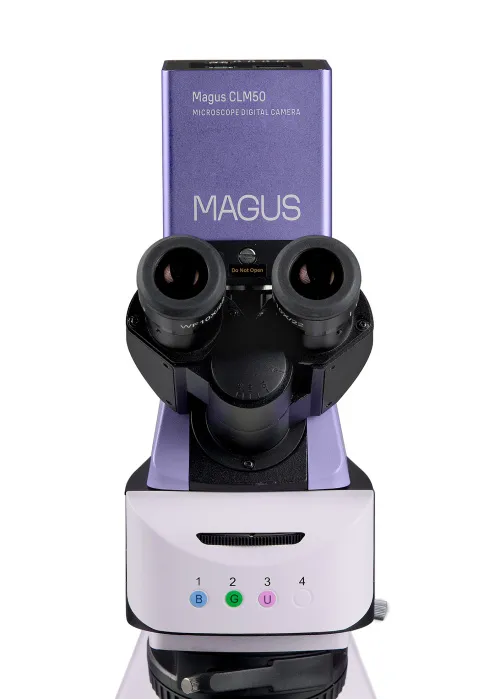

Cabezal del microscopio

Trinocular, con óptica corregida al infinito. Los tubos oculares pueden girar 360°. El usuario puede ajustar la altura del ocular para adaptarlo a su estatura. La cámara digital se instala en el tubo trinocular. La división del haz de luz es fija, 50/50. El tubo vertical proporciona un aumento de 0,55x. Cuando se combina con el adaptador 1x incluido, el aumento final de la cámara es de 0,55x. Para calcular el campo de visión y el aumento en pantalla con cada objetivo, aplique un factor de corrección total de 0,55x. La configuración básica incluye oculares de 10x/22 mm con ajuste de dioptrías y punto ocular alto para poder usarlos con gafas. Las ojeras de goma protegen las gafas frente a los rasguños.

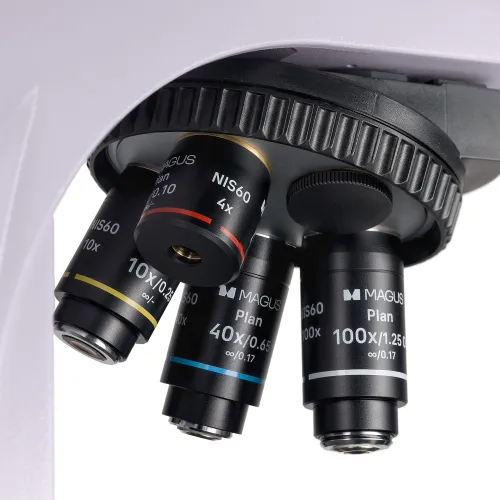

Revólver giratorio y objetivos

El revólver codificado para cinco objetivos está orientado hacia el interior: el usuario puede ver el objetivo insertado en el camino óptico y el espacio sobre la platina está libre. Esta posición libre también se puede utilizar para instalar un objetivo adicional y lograr un mayor poder de aumento. La distancia parafocal es de 60 mm. El objetivo de 40x, con su distancia de trabajo ampliada de 1,5 mm, proporciona una protección adicional para la lente frontal contra el contacto con el aceite de inmersión al girar el revólver. Por encima del revolver hay una ranura con un tapón para el analizador.

Mantenimiento de un nivel de brillo confortable en la luz transmitida al cambiar de aumento

Los objetivos de diferentes aumentos transmiten luz con distintos niveles de intensidad, por lo que cada vez que se cambia de objetivo, debe ajustarse el brillo de la luz. Cambiar de un objetivo de mayor aumento a uno de menor aumento provoca fatiga ocular, ya que el brillo de la imagen en los oculares aumenta considerablemente. El MAGUS Lum D460L, que está equipado con un control inteligente de brillo, resuelve este problema. El microscopio recuerda el brillo de cada objetivo que el usuario ha seleccionado y lo ajusta automáticamente al girar el revólver. El control inteligente reduce el tiempo necesario para ajustar el brillo. El microscopio MAGUS Lum D460L mejora la comodidad de uso y ahorra tiempo cuando el trabajo del investigador requiere cambios frecuentes del poder de aumento.

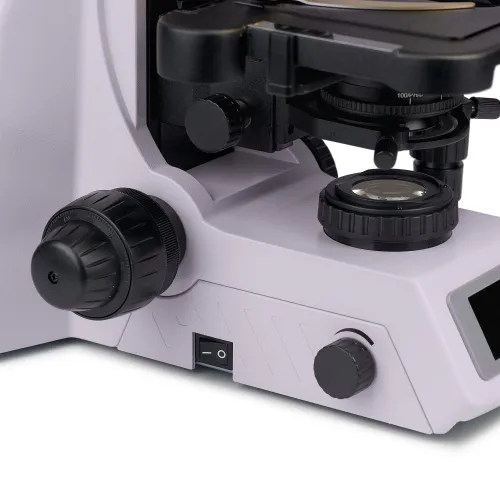

Mecanismo de enfoque

Mandos coaxiales de enfoque aproximado y preciso. El mando de enfoque aproximado está situado en el lado izquierdo. Los mandos de enfoque preciso están ubicados a ambos lados, y el mando derecho tiene muescas especiales para los dedos. El anillo del lado izquierdo ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

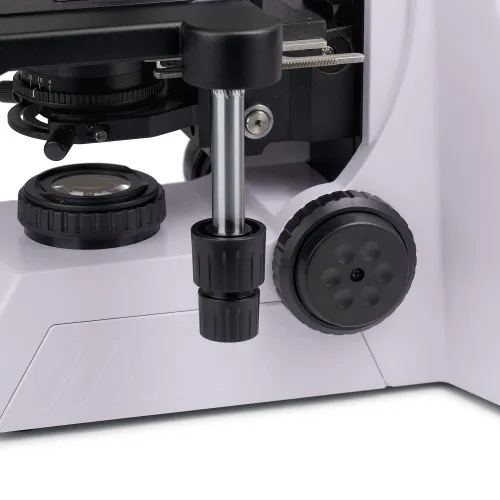

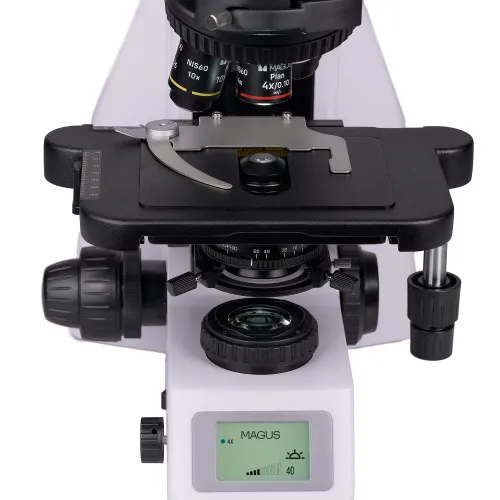

Platina

La platina no tiene mecanismo de cremallera en el eje X, lo que mejora la ergonomía. El mecanismo accionado por correa permite un movimiento fluido de la muestra. El portamuestras se fija con dos tornillos y se puede quitar fácilmente durante la exploración manual. El largo mando de control de la platina garantiza la comodidad del usuario: la mano descansa sobre la mesa sin esfuerzo.

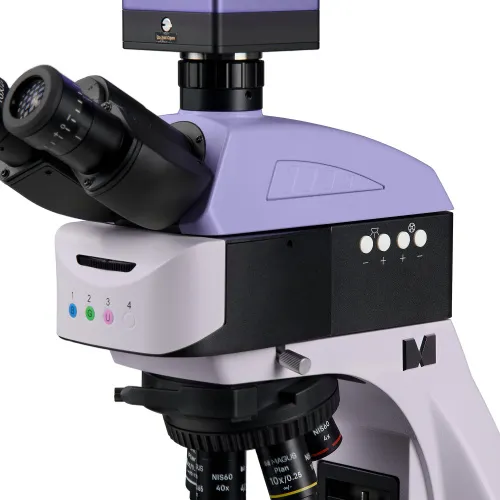

Accesorio motorizado de fluorescencia

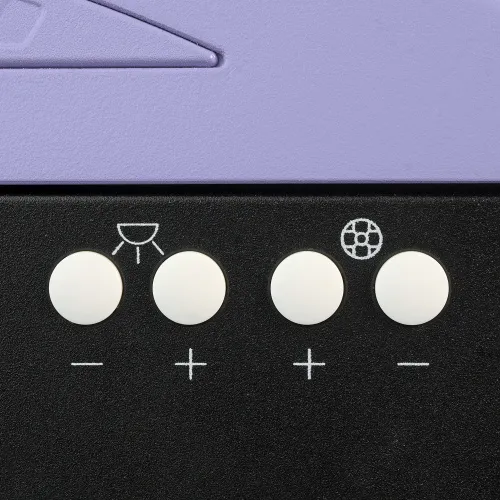

El accesorio incorpora una torreta giratoria de 4 posiciones con tres filtros de fluorescencia de banda ancha de diferentes longitudes de onda: azul (B), verde (G) y ultravioleta (UV). El filtro requerido se introduce en la trayectoria óptica pulsando un botón. Un botón del accesorio gira la torreta al siguiente filtro en sentido horario y el otro en sentido antihorario. Una de las posiciones de la torreta corresponde a las observaciones en campo claro con luz transmitida. Las fuentes de luz de excitación son ledes. Los LED alcanzan instantáneamente el brillo establecido por el usuario. No se calientan durante un uso prolongado y se pueden apagar rápidamente si es necesario. Esto facilita el cambio entre las técnicas de campo claro y de fluorescencia. El brillo de los LED se regula mediante dos botones adicionales situados en la misma zona de trabajo que los botones de cambio de la torreta. La vida útil del LED es de 50 000 horas. Se recomienda optar por la fluorescencia basada en LED para la educación superior, ya que es la opción más segura y requiere un mantenimiento mínimo.

Iluminación Köhler con luz transmitida

El ajuste correcto de la iluminación Köhler mejora la calidad de la imagen de la muestra. Con dicha iluminación, puede lograr la máxima resolución para cada lente objetivo y un campo de visión iluminado uniformemente, sin zonas oscuras en los bordes. La muestra examinada tendrá un enfoque nítido y la imagen estará libre de artefactos.

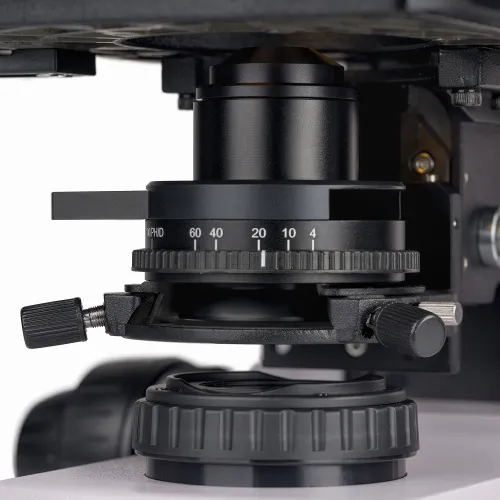

Condensador

El condensador es ajustable en altura y se puede centrar. Tipo de montura: cola de milano. El anillo del condensador ajusta el diafragma de apertura del iris. El cuerpo del condensador tiene indicadores del aumento de los objetivos, y el anillo dispone de un indicador de posicionamiento. Para lograr contraste con cada objetivo, gire el anillo para hacer coincidir el indicador de posicionamiento con el indicador de aumento correspondiente al objetivo que se esté utilizando. El condensador tiene una ranura para instalar un control deslizante de campo oscuro o de contraste de fase. La instalación de un control deslizante ahorra tiempo al cambiar el método de observación.

Fuente de luz transmitida

El iluminador de luz transmitida usa una lámpara LED de 3 W. La temperatura del color no cambia cuando ajusta el brillo. La vida útil del LED es de 50 000 horas.

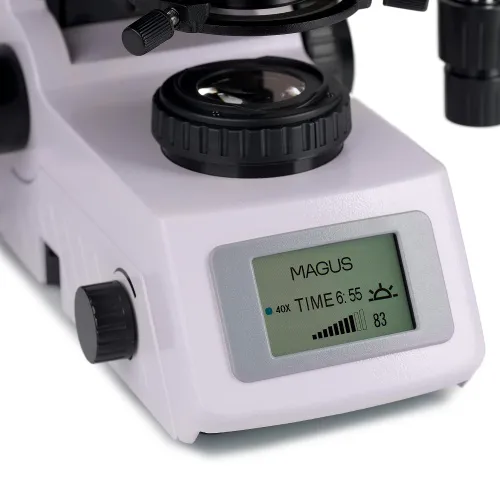

Pantalla LCD de estado

La pantalla LCD situada en la base del microscopio muestra el aumento del objetivo, el brillo de la fuente de luz, y el modo de funcionamiento ("suspensión" y "eco"). Mediante la pantalla y dos botones, el usuario del microscopio ajusta el brillo, bloquea el ajuste del brillo y configura el modo de suspensión y el temporizador de apagado automático.

Diseño ergonómico

El malestar físico provoca fatiga y reduce la productividad. El diseño ergonómico del microscopio es un factor importante en la investigación científica cotidiana. MAGUS Lum D460L proporciona comodidad al usuario durante el funcionamiento. Gire los tubos oculares para ajustar la altura de visualización y evitar la fatiga en la espalda y el cuello. Los mandos de enfoque están situados en la parte inferior del instrumento. El usuario no necesita forzar las manos. El enfoque se realiza sin esfuerzo gracias a su mecanismo fluido. El microscopio se maneja con un movimiento mínimo de la mano, ya que el mango largo de control de la platina y el mando de enfoque preciso están situados en la misma zona de trabajo. El microscopio está equipado con un asa de transporte. El diseño para la colocación oculta del cable de alimentación mejora la estética del lugar de trabajo y la seguridad al transportar el microscopio, además de simplificar el almacenamiento del dispositivo.

Accesorios

Existe una gama de accesorios diseñados específicamente para este microscopio. Puede utilizar objetivos opcionales para incrementar el poder de aumento del microscopio. Se pueden usar oculares adicionales para ampliar el rango de aumento del microscopio. Los oculares opcionales le ayudan a sacar el máximo provecho del objetivo que utilice con más frecuencia. El dispositivo de contraste de fase, el compensador deslizante de campo oscuro y el conjunto de polarizador/analizador ofrecen más técnicas de contraste para que pueda estudiar muestras que son invisibles en campo claro. Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala o con el software de la cámara.

Modelos alternativos

El MAGUS Lum D460L es una alternativa a los siguientes modelos: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Características del microscopio:

• Estudio de muestras que emiten fluorescencia cuando se exponen a una luz de excitación
• Técnicas de microscopía: fluorescencia con luz reflejada, campo claro con luz transmitida
• Cabezal trinocular con ajuste de altura para adaptarse al observador, un tubo vertical para instalar una cámara digital y una división del haz de luz con la proporción 50/50
• Revólver giratorio codificado: el brillo de la fuente de luz se ajusta automáticamente en función del objetivo seleccionado
• El iluminador de luz transmitida es un LED de 3 W de bajo consumo con una vida útil de hasta 50.000 horas
• Iluminación Köhler transmitida, condensador centrado y ajustable en altura con marcas de aumento del objetivo
• Sistema inteligente de control de luz transmitida: selección automática del brillo, bloqueo de ajuste de brillo, temporizador de apagado automático, pantalla LCD con información de estado
• Platina sin cremallera de posicionamiento horizontal, provista de un largo mando de control para facilitar el manejo del aparato

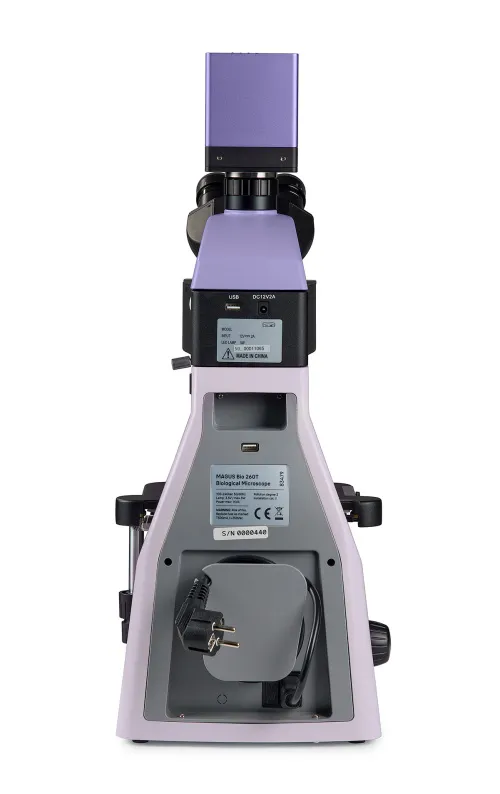

• Cuerpo ergonómico con asa de transporte y disposición oculta del cable de alimentación
• Amplia gama de accesorios opcionales compatibles

Características de la cámara:

• Para observaciones de fluorescencia y de campo oscuro
• Resolución de 1,7 MP para obtener imágenes informativas con grandes aumentos, junto con bajo nivel de ruido y mínima disipación de energía
• 33 fps para observar muestras en movimiento, grabar vídeos y mover la muestra sin sacudidas ni retardos
• El elemento Peltier reduce la temperatura del sensor durante un funcionamiento prolongado y elimina el ruido térmico. Esto permite tomar fotografías con velocidades de obturación largas.
• Obturador global para una lectura rápida de la señal del sensor, mayor brillo de la imagen y sin efectos ópticos falsos al observar muestras en movimiento
• El sensor en color SONY Exmor de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados.
• Interfaz USB 3.0 para una rápida transferencia de datos sin sacudidas ni retrasos
• Software con funciones para hacer fotos; grabar vídeo; editar y mostrar imágenes en una pantalla externa; y medir dimensiones lineales y angulares

Paquete:

• Cámara digital MAGUS CLM50 (cámara digital, cable USB, adaptador de corriente, maletín de transporte, memoria USB con controladores y software, manual de usuario y tarjeta de garantía)
• Soporte con fuente de alimentación integrada, fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador y revólver giratorio
• Condensador Abbe
• Accesorio motorizado de fluorescencia
• Cubos de filtros de fluorescencia B/G/UV
• Cabezal de microscopio trinocular
• Objetivo plano acromático Plan 4x/0,10 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 10x/0,25 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 40x/0,65 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,25 de aceite ∞/0,17 (con mecanismo de resorte), distancia parafocal: 60 mm
• Ocular de 10x/22 mm con punto ocular alto y ajuste de dioptrías (2 unidades)
• Ojera (2 unidades)
• Adaptador de montura C
• Cable de alimentación del microscopio
• Adaptador de corriente para accesorio de fluorescencia
• Funda antipolvo
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 10x/22 mm con retícula
• Ocular de 10x/22 mm con cruz filar
• Ocular de 12,5x/16 mm (2 unidades)
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Objetivo plano acromático Plan 2x/0,06 ∞/–, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 20x/0,40 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 60x/0,80 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano apocromático Plan Apo 60x/1,42 aceite ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,10 ∞/0,17 agua, distancia parafocal: 60 mm
• Juego de objetivos plano semiapocromáticos para fluorescencia: 4x, 10x, 20x, 40x, 100x (aceite); ∞/0,17; distancia parafocal 60 mm
• Dispositivo de contraste de fase: juego de placas de fase, telescopio auxiliar de centrado, juego de objetivos de fase
• Dispositivo de contraste de fase: condensador de contraste de fase, conjunto de objetivos de fase, telescopio auxiliar de centrado
• Control deslizante de campo oscuro
• Condensador de campo oscuro seco NA 0,7–0,9
• Condensador de campo oscuro de aceite NA 1,3–1,26
• Kit de polarizador/analizador
• Portaobjetos de calibración
• Juego de filtros de color (azul, verde, amarillo, vidrio esmerilado)
• Adaptador de montura C
• Monitor LCD y cámara digital con interfaz HDMI
