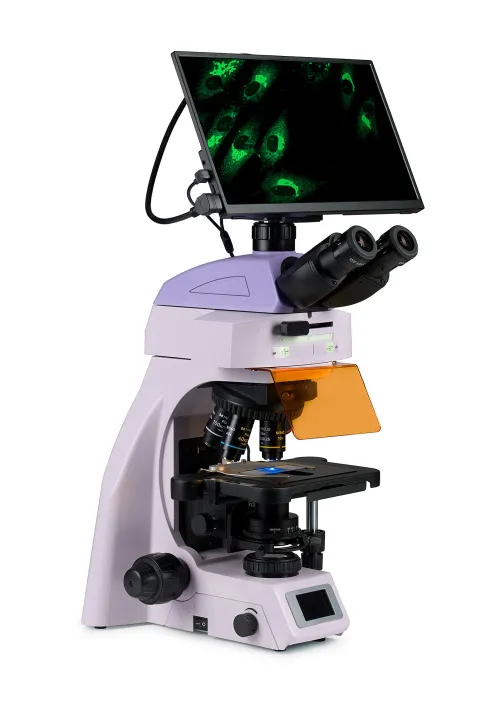

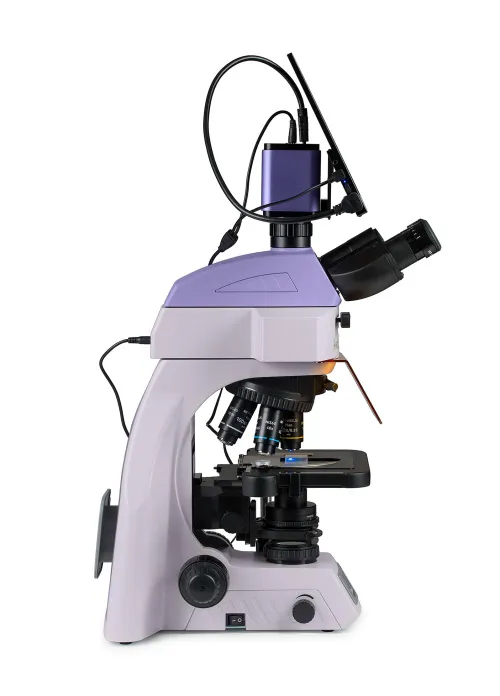

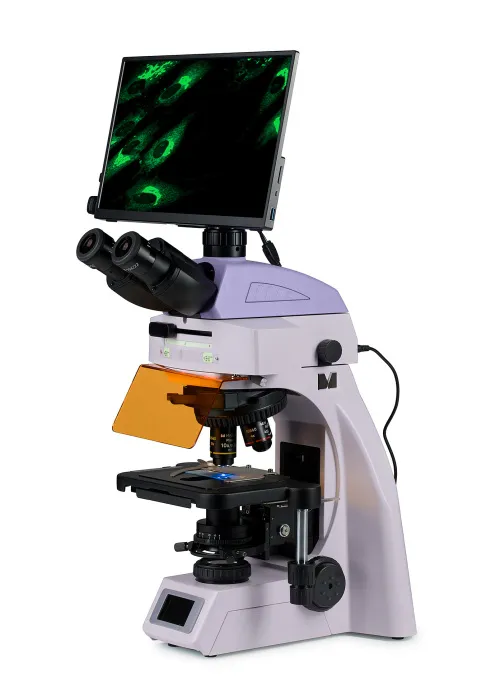

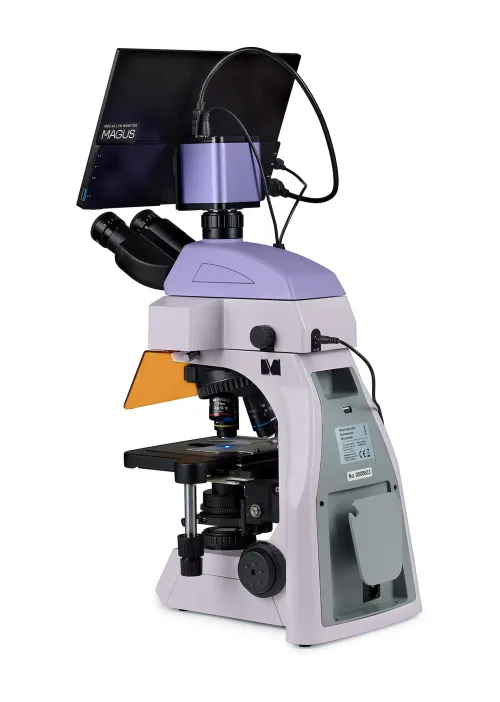

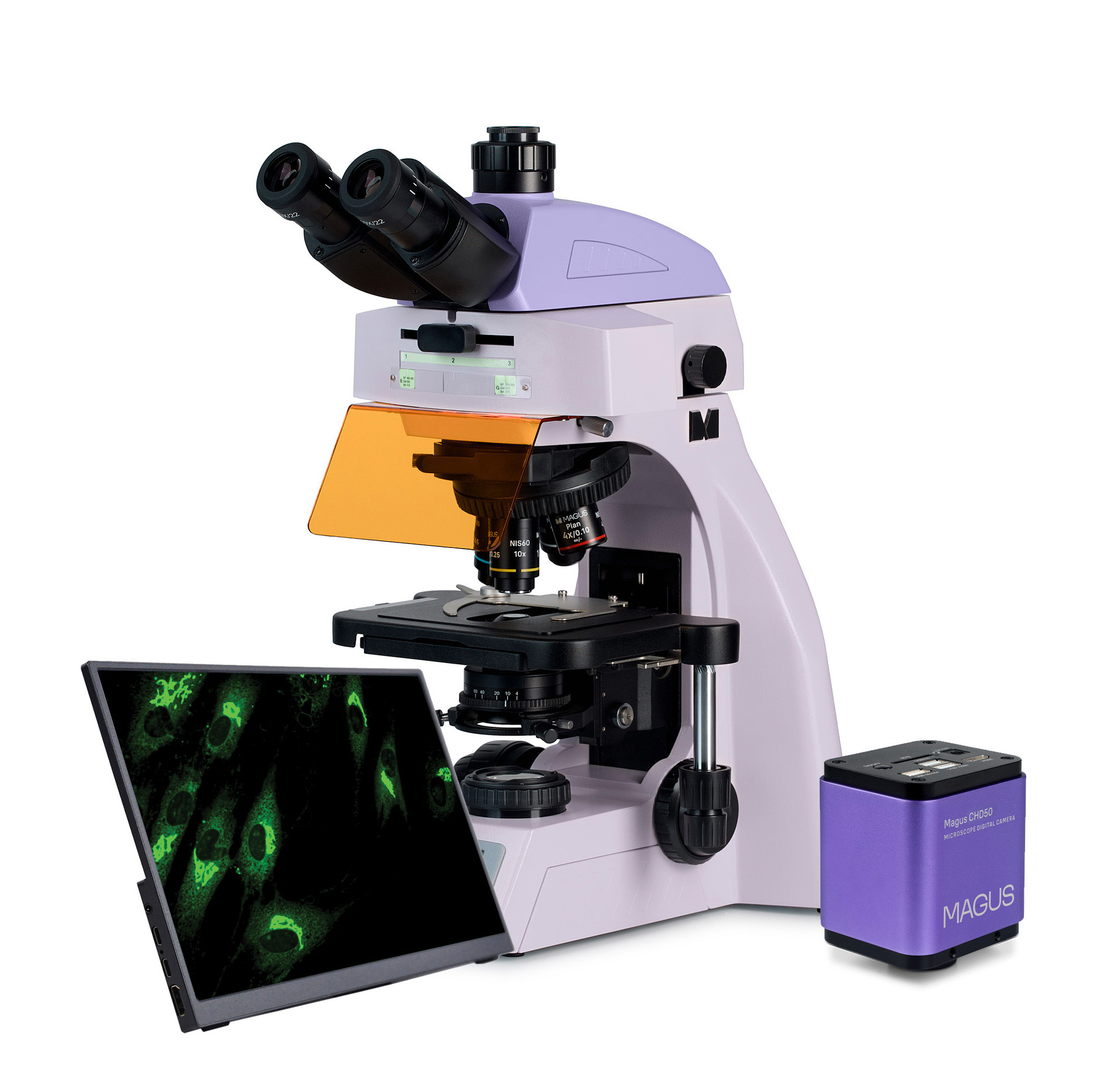

Microscopio digital de fluorescencia MAGUS Lum D450L LCD

Este microscopio está diseñado para observar muestras con luz reflejada mediante la técnica de fluorescencia y con luz transmitida mediante la técnica de campo claro. Con accesorios opcionales, también puede utilizar las técnicas de campo oscuro, polarización simple y contraste de fases. El revólver codificado mantiene un nivel de brillo confortable al cambiar de objetivo. El control inteligente de la iluminación del microscopio aumenta la comodidad y la velocidad del trabajo rutinario del investigador. Las funciones "inteligentes" ayudan a los estudiantes a acceder más fácilmente a la profesión y a adquirir la experiencia profesional necesaria. La microscopía de fluorescencia se basa en la capacidad de algunas sustancias de emitir luz cuando se exponen a una luz de una longitud de onda determinada. Con el microscopio MAGUS Lum D450L los objetos se irradian con luz azul y verde. La luz emitida por la muestra tiene una longitud de onda mayor que la longitud de onda de la luz de excitación recibida. La muestra observada emitirá luz verde-amarilla o roja, respectivamente. Algunas muestras emiten luz por sí solas mientras que otras lo hacen después de un tratamiento con fluorocromos. El microscopio está equipado con una cámara de 8 MP y tres interfaces de vídeo: HDMI, USB 2.0 y WLAN. Puede conectarse simultáneamente a varios dispositivos: monitor, ordenador portátil y ordenador de sobremesa. El software complementa el sistema con funciones de análisis y documentación. El monitor del microscopio digital tiene una resolución de 4K. Este microscopio se utiliza en instituciones médicas y laboratorios, organizaciones de investigación, centros forenses, organizaciones industriales y medioambientales, empresas farmacéuticas y centros educativos.

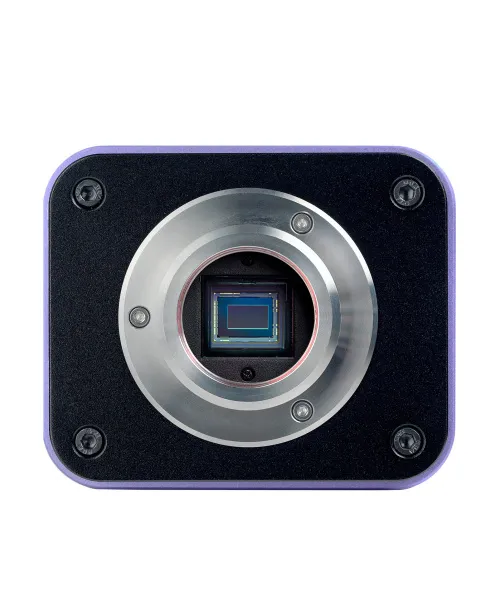

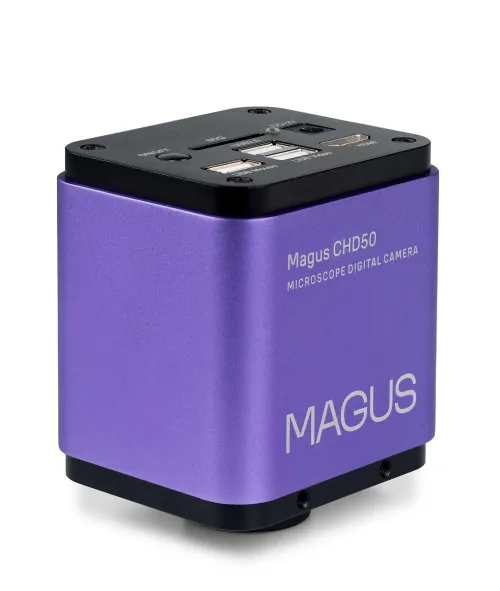

Cámara digital

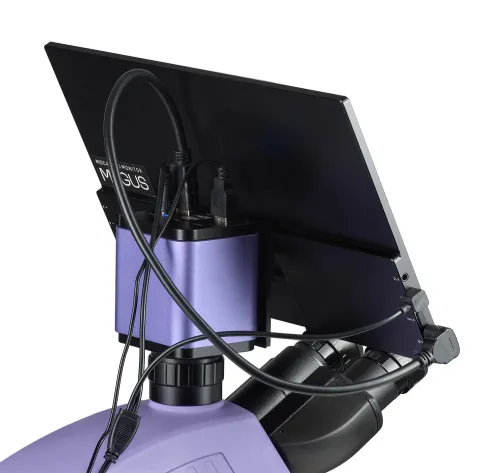

El modelo MAGUS CHD50 es una cámara digital HDMI con enfoque automático que admite tres interfaces de vídeo. La cámara cuenta con un sensor de 8 MP y produce imágenes realistas con una resolución de 4K (3840x2160 px) y cambia automáticamente entre 4K y Full HD, dependiendo de la resolución del monitor. Gracias a su sensibilidad de 505 mV y su bajo nivel de ruido, se logra una observación fiable de fluorescencia en modos de excitación estándar. La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma, sin estar conectada a un ordenador. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Puede conectar la cámara a un PC a través de WLAN o USB 2.0. El vídeo se graba a 30 fps. La cámara se puede instalar en el tubo trinocular mediante un adaptador de montura C.

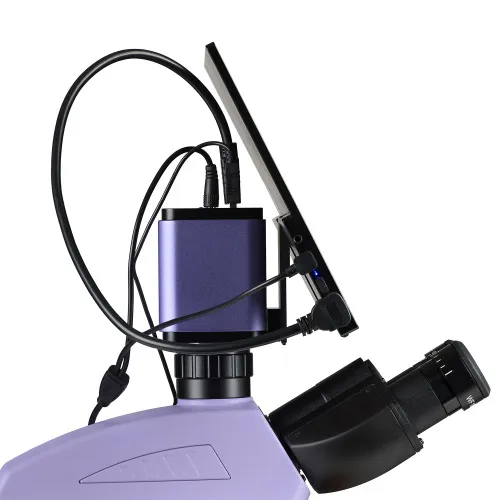

Monitor

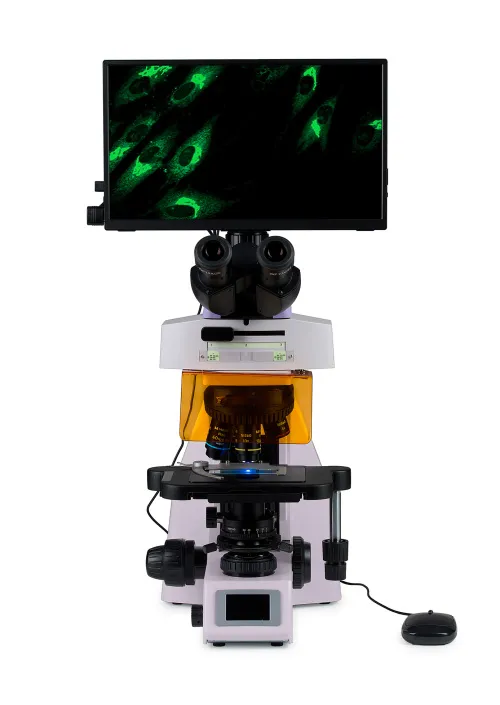

El monitor MAGUS MCD40 se conecta a una cámara montada en el microscopio para mostrar una imagen en tiempo real en resolución 4K. La diagonal de la pantalla es de 13,3 pulgadas. El sensor IPS ofrece imágenes brillantes con amplios ángulos de visión: si se mira el monitor en ángulo, no hay distorsión del color. La pantalla se puede colocar sobre un soporte plegable encima de una mesa o montarse directamente en la cámara, lo que resulte más cómodo para el usuario.

Cabezal del microscopio

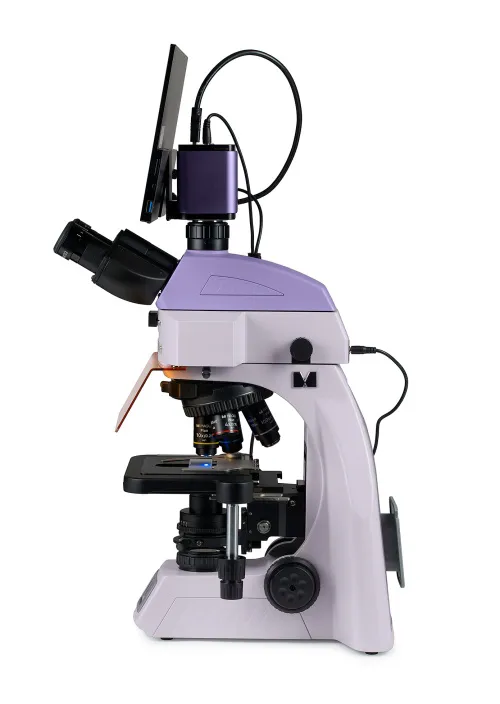

Cabezal trinocular con óptica corregida al infinito. Los tubos de los oculares pueden ajustarse en altura, cambiando de posición al girar alrededor del eje. El usuario puede ajustar la altura del ocular para adaptarlo a su estatura. La cámara digital se instala en el tubo trinocular. La división del haz de luz es fija, 50/50. El tubo vertical proporciona un aumento de 0,55x. Cuando se combina con el adaptador 1x incluido, el aumento final de la cámara es de 0,55x. Para calcular el campo de visión y el aumento en pantalla con cada objetivo, aplique un factor de corrección total de 0,55x. La configuración básica incluye oculares de 10x/22 mm con ajuste de dioptrías y punto ocular alto para poder usarlos con gafas. Las ojeras de goma protegen las gafas frente a los rasguños.

Revólver giratorio y objetivos

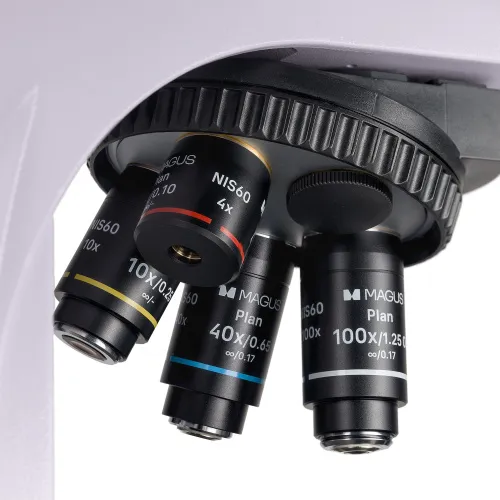

El revólver codificado para cinco objetivos está orientado hacia el interior: el usuario puede ver el objetivo insertado en el camino óptico y el espacio sobre la platina está libre. Esta posición libre también se puede utilizar para instalar un objetivo adicional y lograr un mayor aumento. La distancia parafocal es de 60 mm. El objetivo de 40x, con su distancia de trabajo ampliada de 1,5 mm, proporciona una protección adicional para la lente frontal contra el contacto con el aceite de inmersión al girar el revólver. Por encima del revólver hay una ranura con un tapón para el analizador.

Mantenimiento de un nivel de brillo confortable en la luz transmitida al cambiar de aumento

Los objetivos de diferentes aumentos transmiten luz con distintos niveles de intensidad, por lo que cada vez que se cambia de objetivo, debe ajustarse el brillo de la luz. Cambiar de un objetivo de mayor aumento a uno de menor aumento provoca fatiga ocular, ya que el brillo de la imagen en los oculares aumenta considerablemente. El MAGUS Lum D450L LCD, que está equipado con un control inteligente de brillo, resuelve este problema. El microscopio recuerda el brillo de cada objetivo que el usuario ha seleccionado y lo ajusta automáticamente al girar el revólver. El control inteligente reduce el tiempo necesario para ajustar el brillo. El microscopio MAGUS Lum D450L LCD mejora la comodidad de uso y ahorra tiempo cuando el trabajo requiere cambios frecuentes del aumento.

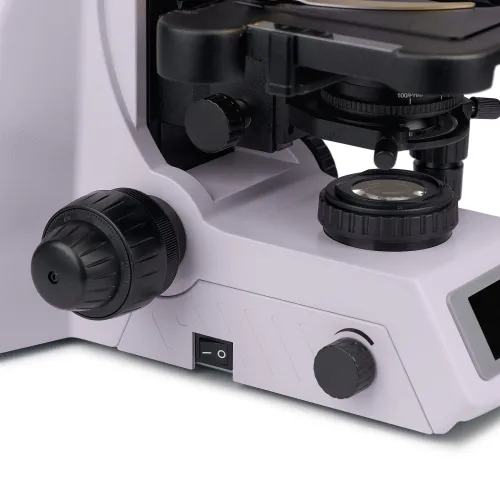

Mecanismo de enfoque

Mandos coaxiales de enfoque aproximado y enfoque preciso. El mando de enfoque aproximado está situado en el lado izquierdo. Los mandos de enfoque preciso están ubicados a ambos lados, y el mando derecho tiene muescas especiales para los dedos. El anillo del lado izquierdo ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

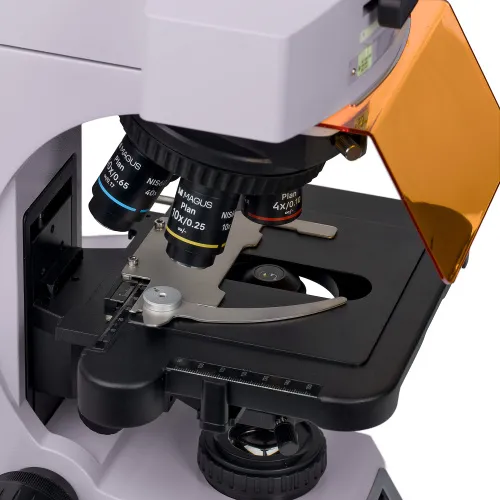

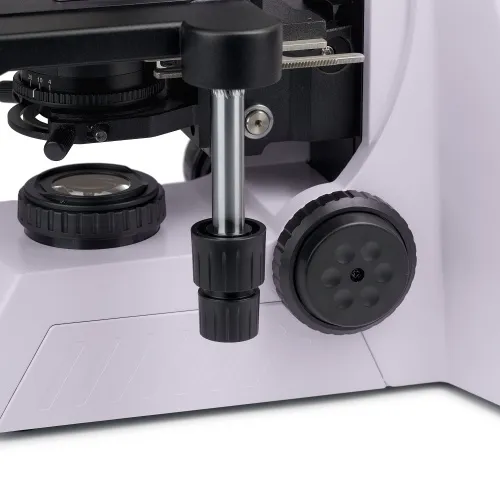

Platina

La platina no tiene mecanismo de cremallera en el eje X, lo que mejora la ergonomía. El mecanismo accionado por correa permite un movimiento fluido de la muestra. El portamuestras se fija con dos tornillos y se puede quitar fácilmente durante la exploración manual. El largo mando de control de la platina garantiza la comodidad del usuario: la mano descansa sobre la mesa sin esfuerzo.

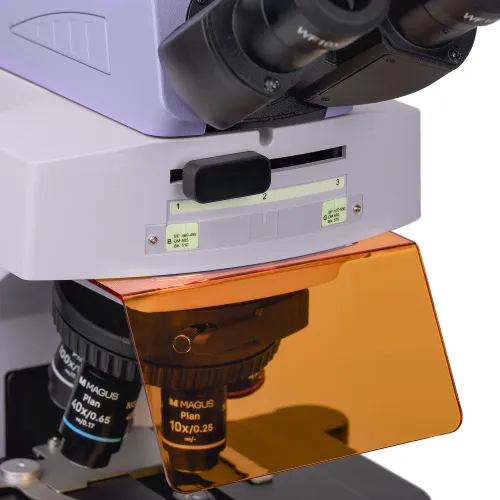

Iluminador de epifluorescencia

Fuente de luz de excitación de fluorescencia: LED de 3 W, con filtros de dos longitudes de onda: azul (B) y verde (G). Al colocar el conmutador del iluminador de luz reflejada en la posición izquierda o derecha, se selecciona el filtro correspondiente. La posición central del conmutador se usa para las observaciones en campo claro. Los LED alcanzan instantáneamente el brillo establecido por el usuario. No se calientan durante un uso prolongado y se pueden apagar rápidamente si es necesario. Esto facilita el cambio entre las técnicas de campo claro y de fluorescencia. La vida útil del LED es de 50 000 horas. Se recomienda optar por la fluorescencia basada en LED para la educación superior, ya que es la opción más segura y requiere un mantenimiento mínimo.

Sistema de iluminación Köhler con luz transmitida

Configurar el sistema de iluminación Köhler mejora la calidad de la imagen obtenida de una muestra. Esta iluminación permite obtener la máxima resolución para cada objetivo. Iluminación uniforme del campo de visión sin oscurecimiento en los bordes. La muestra examinada tendrá un enfoque nítido y la imagen estará libre de artefactos.

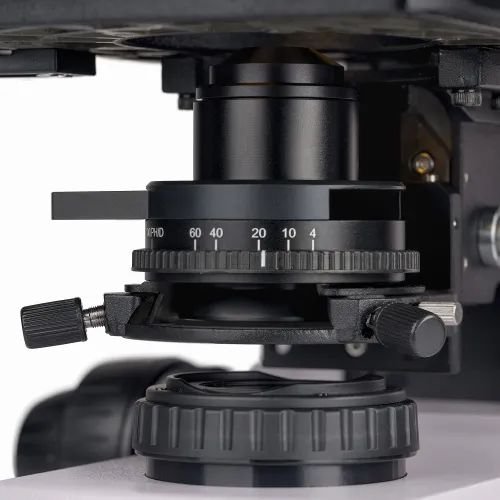

Condensador

El condensador es ajustable en altura y se puede centrar. Tipo de montura: cola de milano. El anillo del condensador ajusta el diafragma de abertura del iris. El cuerpo del condensador tiene indicadores del aumento de los objetivos, y el anillo dispone de un indicador de posicionamiento. Para lograr contraste con cada objetivo, gire el anillo para hacer coincidir el indicador de posicionamiento con el indicador de aumento correspondiente al objetivo que se esté utilizando. El condensador tiene una ranura para instalar un control deslizante de campo oscuro o de contraste de fase. La instalación de un control deslizante ahorra tiempo al cambiar la técnica de observación.

Fuente de luz transmitida

El iluminador de luz transmitida usa una lámpara LED de 3 W. La temperatura del color no cambia cuando ajusta el brillo. La vida útil del LED es de 50 000 horas.

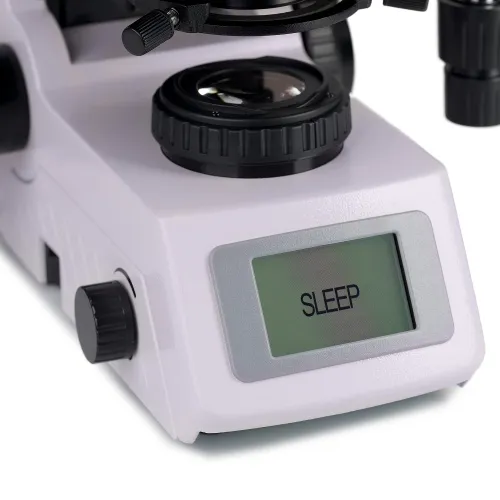

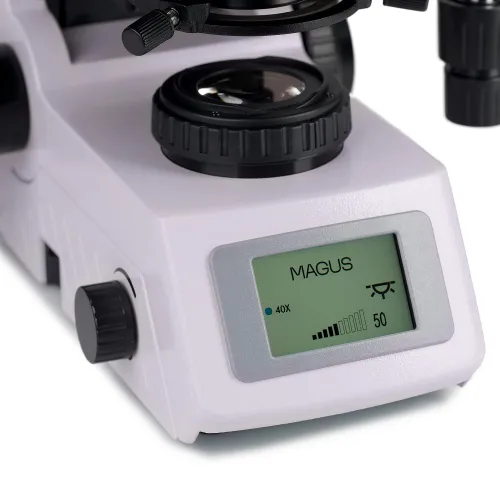

Pantalla LCD de estado

La pantalla LCD situada en la base del microscopio muestra el aumento del objetivo, el brillo y la temperatura de color de la fuente de luz, y el modo de funcionamiento ("suspensión" y "eco"). La pantalla y un único mando permiten al usuario ajustar el brillo, bloquear el ajuste del brillo, configurar el modo de suspensión y el temporizador de apagado automático.

Diseño ergonómico

El malestar físico provoca fatiga y reduce la productividad. El diseño ergonómico del microscopio es un factor importante en la investigación científica cotidiana. MAGUS Lum D450L LCD proporciona comodidad al usuario durante el funcionamiento. Mediante el giro del cabezal del microscopio, el usuario selecciona la altura del punto de visión para no someter a tensión la espalda y el cuello. Los mandos de enfoque están situados en la parte inferior del instrumento. El usuario no necesita forzar las manos. El enfoque se realiza sin esfuerzo gracias a su mecanismo fluido. El microscopio se maneja con un movimiento mínimo de las manos, ya que la perilla de control de la platina y del enfoque preciso están situados en la misma zona de trabajo. El microscopio está equipado con un asa de transporte. El diseño para la colocación oculta del cable de alimentación mejora la estética del lugar de trabajo y la seguridad al transportar el microscopio, además de simplificar el almacenamiento del dispositivo.

Accesorios

Existe una gama de accesorios diseñados específicamente para este microscopio. Puede utilizar objetivos opcionales para incrementar el aumento del microscopio. Se pueden usar oculares adicionales para ampliar el rango de aumento del microscopio. Los oculares opcionales le ayudan a sacar el máximo provecho del objetivo que utilice con más frecuencia. El dispositivo de contraste de fase, el compensador deslizante de campo oscuro y el conjunto de polarizador/analizador ofrecen más técnicas de contraste para que pueda estudiar muestras que son invisibles en campo claro. Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala o con el software de la cámara.

Modelos alternativos

El MAGUS Lum D450L LCD es una alternativa a los siguientes modelos: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

Características del microscopio:

• Estudio de muestras que emiten fluorescencia cuando se exponen a una luz de excitación
• Técnicas de microscopía: fluorescencia con luz reflejada, campo claro con luz transmitida
• Cabezal trinocular con tubo vertical para instalar una cámara digital y ajuste de altura para adaptarse al observador; división del haz de luz 50/50
• Revólver giratorio codificado: el brillo de la fuente de luz se ajusta automáticamente en función del objetivo seleccionado
• Iluminador de luz reflejada: dos lámparas LED de 3 W con diferentes longitudes de onda
• Filtros de excitación de fluorescencia visible: azul (B) y verde (G)
• Iluminador de luz transmitida: un LED de 3 W de bajo consumo con una vida útil de hasta 50 000 horas
• Sistema de iluminación Köhler con luz transmitida
• Condensador centrable y ajustable en altura con indicadores de aumento del objetivo
• Sistema inteligente de control de luz transmitida: selección automática del brillo, bloqueo de ajuste de brillo, temporizador de apagado automático, pantalla LCD con información de estado
• Platina sin cremallera de posicionamiento horizontal, provista de un mando de control largo para facilitar el manejo del aparato
• Cuerpo ergonómico con asa de transporte y disposición oculta del cable de alimentación
• Amplia gama de accesorios opcionales compatibles

Características de la cámara:

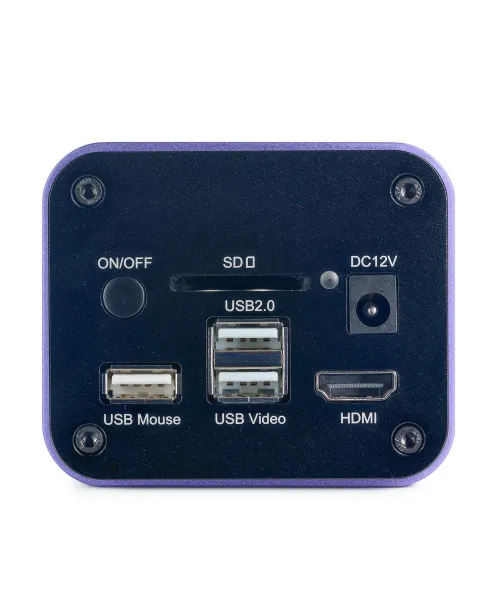

• La cámara funciona de forma autónoma a través de una interfaz HDMI sin necesidad de conectarla a un ordenador ni instalar software. También se puede conectar a un ordenador a través de interfaces WLAN y USB 2.0
• El enfoque automático en modo HDMI facilita el ajuste de la nitidez de la imagen
• 30 fps con cualquier interfaz de salida de vídeo: para observar objetos en movimiento, grabar vídeo y mover la muestra sin sacudidas ni retardos
• El sensor en color SONY Exmor/Starvis de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados
• El software incluye funciones de fotografía, grabación de vídeo, edición y visualización en monitor externo, así como mediciones lineales y angulares

Características del monitor:

• La resolución 4K proporciona imágenes muy detalladas, claras y realistas
• El sensor IPS produce una imagen brillante y saturada con amplios ángulos de visión vertical y horizontal
• Se puede montar en la cámara o en la mesa para adaptarse a las preferencias del usuario

Paquete:

• Cámara digital MAGUS CHD50 (cámara digital, cable HDMI (1,5 m), cable USB 3.0 (2 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador de corriente de 12 V/1 A (euro), memoria USB con controladores y demás software, guía del usuario y tarjeta de garantía)
• Monitor LCD MAGUS MCD40
• Cuerpo con fuente de alimentación integrada, iluminador de luz visible reflejada para fluorescencia visible, fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador y revólver giratorio
• Condensador Abbe
• Accesorio de epifluorescencia
• Cabezal de microscopio trinocular
• Objetivo plano acromático Plan 4x/0,10 ∞/–, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 10x/0,25 ∞/–, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 40x/0,65 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,25 aceite ∞/0,17 (con mecanismo de resorte), distancia parafocal: 60 mm
• Ocular de 10x/22 mm con punto ocular alto y ajuste de dioptrías (2 unidades)
• Ojera (2 unidades)
• Adaptador de montura C
• Cable de alimentación del microscopio
• Adaptador de corriente para accesorio de fluorescencia
• Funda antipolvo
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 10x/22 mm con retícula
• Ocular de 10x/22 mm con cruz filar
• Ocular de 12,5x/16 mm (2 unidades)
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Objetivo plano acromático Plan 2x/0,06 ∞/–, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 20x/0,40 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 60x/0,80 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano apocromático Plan 60x/1,42 aceite ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,10 ∞/0,17 agua, distancia parafocal: 60 mm
• Juego de objetivos plano semiapocromáticos para fluorescencia: 4x, 10x, 20x, 40x, 100x (aceite); ∞/0,17; distancia parafocal 60 mm
• Dispositivo de contraste de fase: conjunto de compensadores deslizantes de fase, conjunto de objetivos de fase, telescopio de centrado
• Dispositivo de contraste de fase: condensador de contraste de fase, conjunto de objetivos de fase, telescopio de centrado
• Control deslizante de campo oscuro
• Condensador de campo oscuro seco NA 0,7–0,9
• Condensador de campo oscuro con aceite NA 1,3–1,26
• Kit de polarizador/analizador
• Placa de platina, negra
• Portaobjetos de calibración
• Juego de filtros de color (azul, verde, amarillo, vidrio esmerilado)
• Adaptador de montura C
