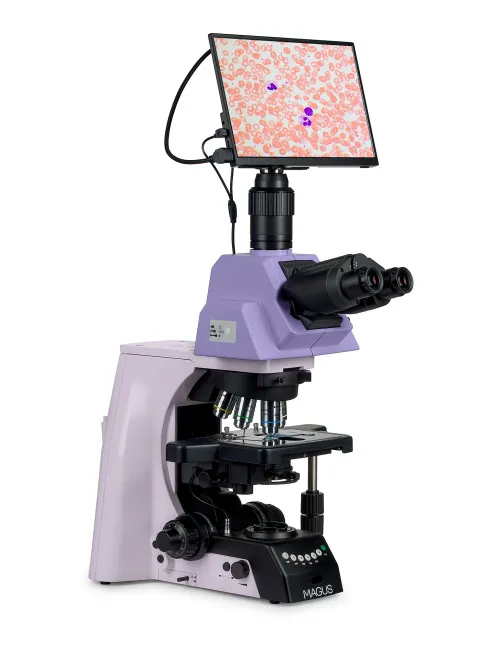

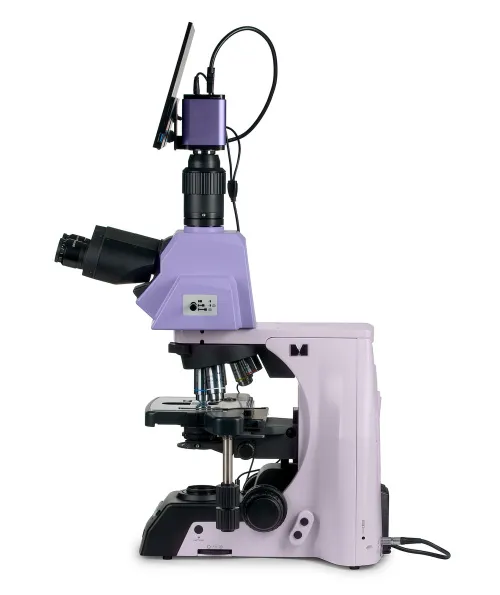

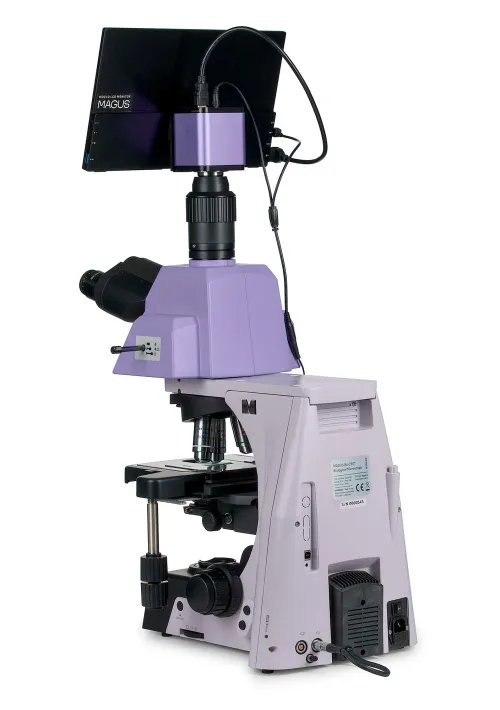

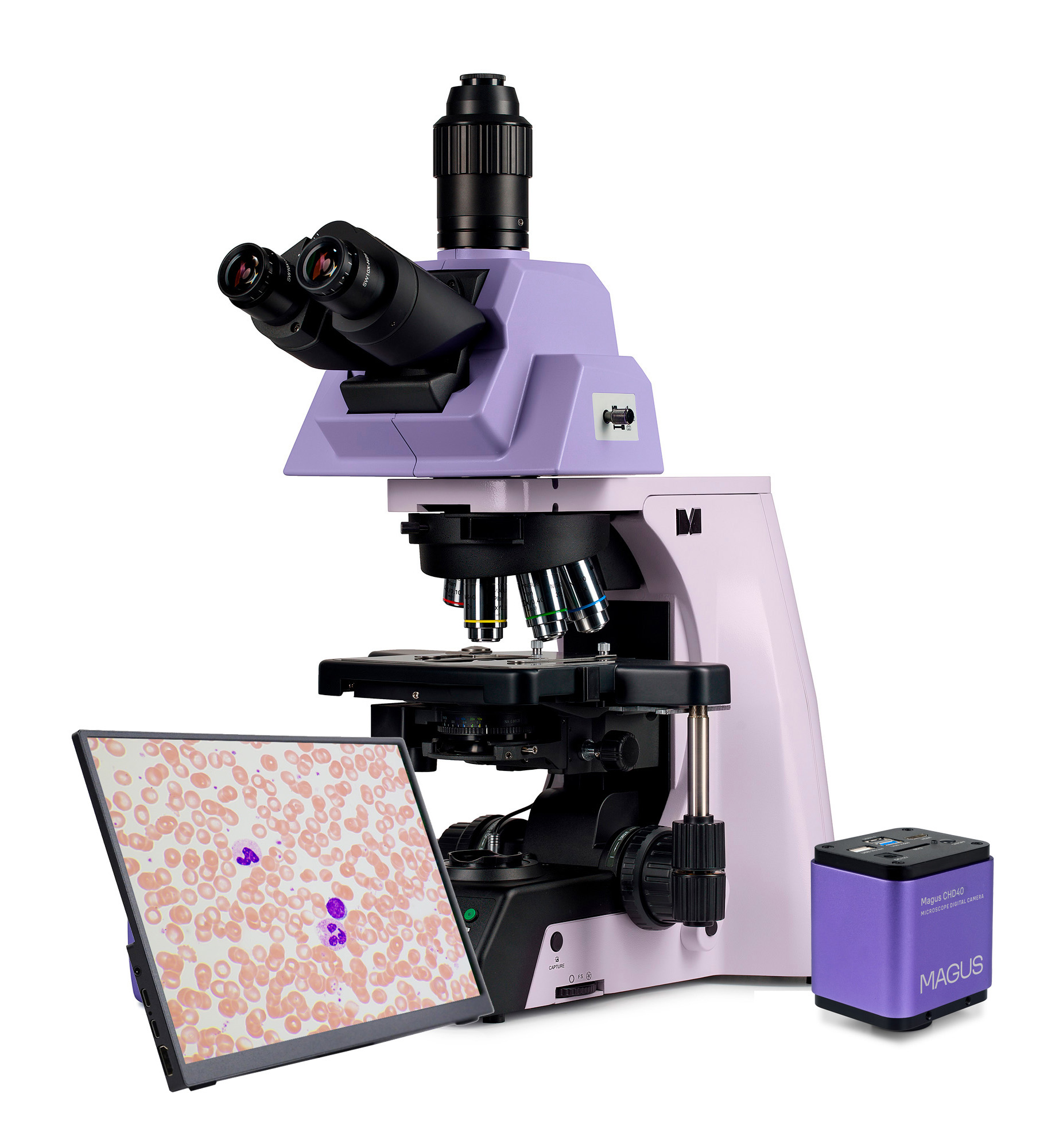

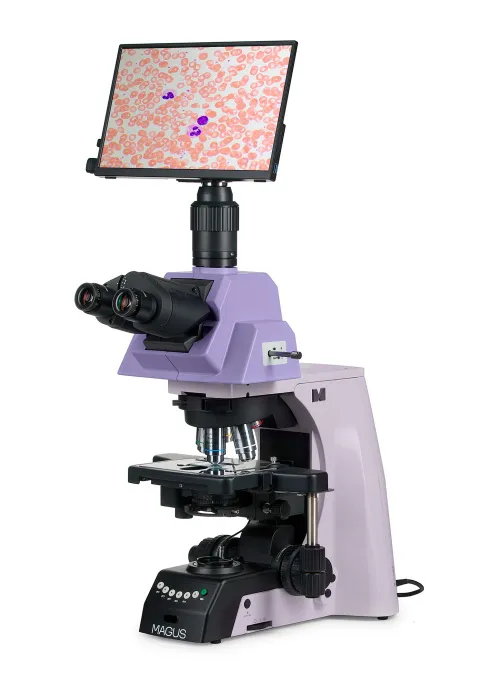

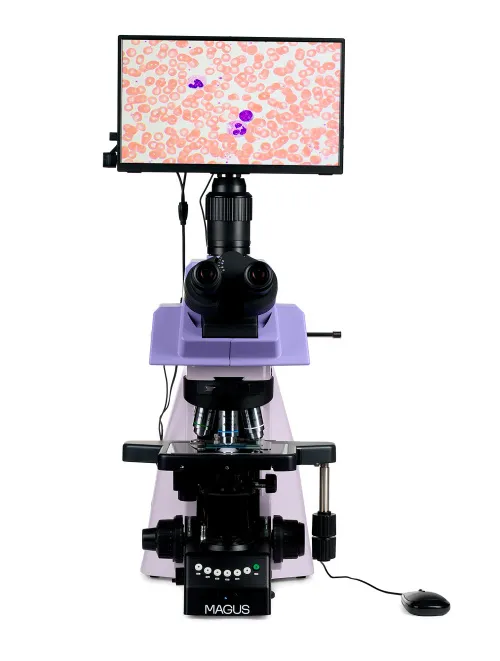

Microscopio digital biológico MAGUS Bio D290T LCD

Microscopio de grado investigador. El microscopio está diseñado para observar muestras biológicas transparentes y translúcidas, como frotis y secciones, en luz transmitida mediante la técnica de campo claro. La instalación de accesorios adicionales permitirá utilizar técnicas de campo oscuro, contraste de fases, contraste de interferencia diferencial, fluorescencia y polarización.
El condensador y revólver giratorio motorizado automatizan el proceso de cambio de objetivos y el ajuste del sistema de iluminación para cada uno de ellos. El usuario no se distrae con los ajustes y, por lo tanto, se centra en la investigación, lo que acelera la velocidad de las operaciones.
El microscopio es adecuado para análisis microbiológicos, diagnósticos médicos y tareas científicas y de investigación. El microscopio está equipado con una cámara de 8 MP y tres interfaces de vídeo: HDMI, USB 3.0 y wifi. Puede conectarse simultáneamente a varios dispositivos: monitor, ordenador portátil y ordenador de sobremesa. El software complementa el sistema con funciones de análisis y documentación.
El monitor del microscopio digital tiene una resolución de 4K.

Cámara digital

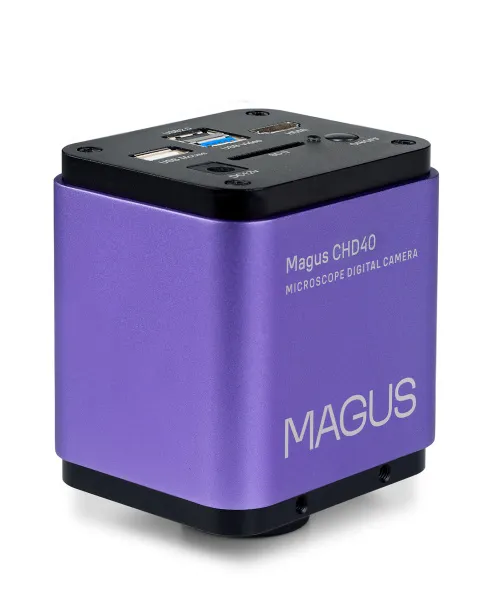

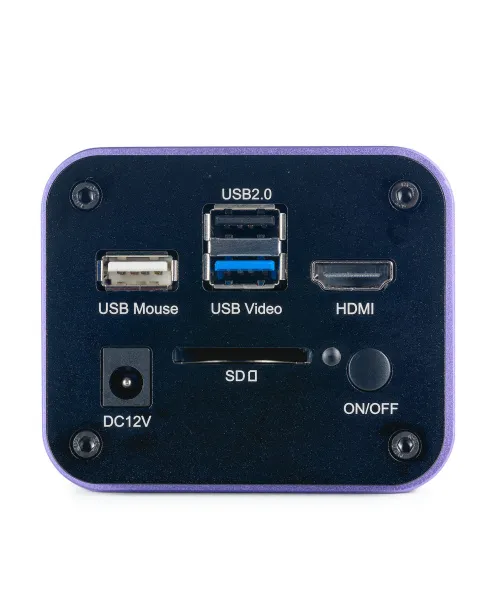

La cámara digital MAGUS CHD40 es una cámara HDMI con tres interfaces de vídeo y conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor.

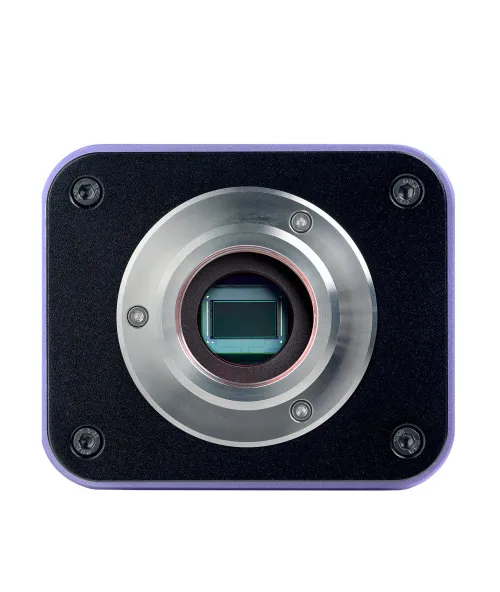

La cámara está equipada con un sensor de 8 MP y produce una imagen realista en resolución 4K (3840x2160 píxeles) cuando se conecta a través de HDMI o USB 3.0. Cuando se conecta a través de wifi, la resolución de imagen es Full HD (1920x1080 píxeles).
La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma, sin estar conectada a un ordenador. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. La conexión a un ordenador se realiza mediante wifi o USB 3.0. El vídeo se graba a 30 fps.
La cámara combina una alta frecuencia de fotogramas y una interfaz HDMI de ancho de banda amplio, por lo que los vídeos son vívidos, sin detenciones de la imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

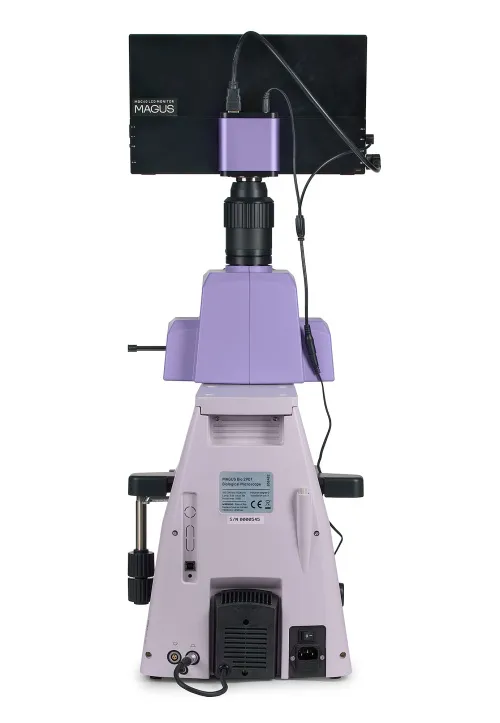

Monitor

El monitor MAGUS MCD40 está diseñado para ser utilizado como dispositivo de visualización con un microscopio MAGUS.
Se conecta a una cámara montada en el microscopio para mostrar una imagen en tiempo real. Es compatible con las cámaras MAGUS HDMI que funcionan con una resolución de 4K.
La diagonal de la pantalla es de 13,3 pulgadas. El sensor IPS ofrece imágenes brillantes con amplios ángulos de visión: Si se mira el monitor en ángulo, no hay distorsión del color.

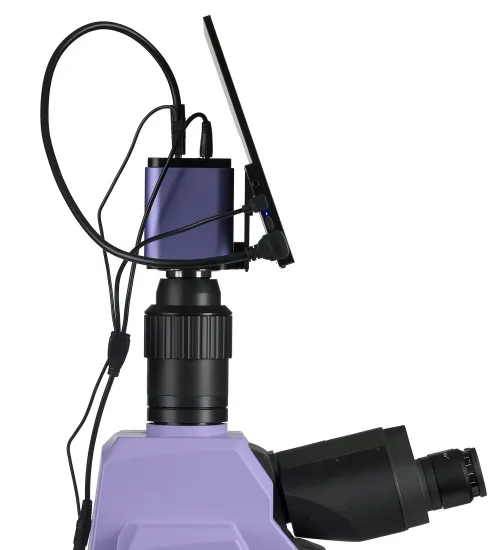

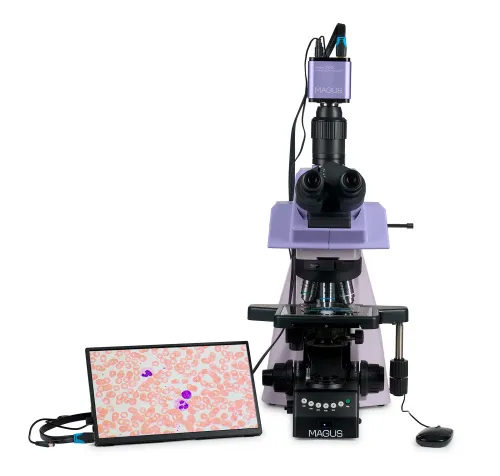

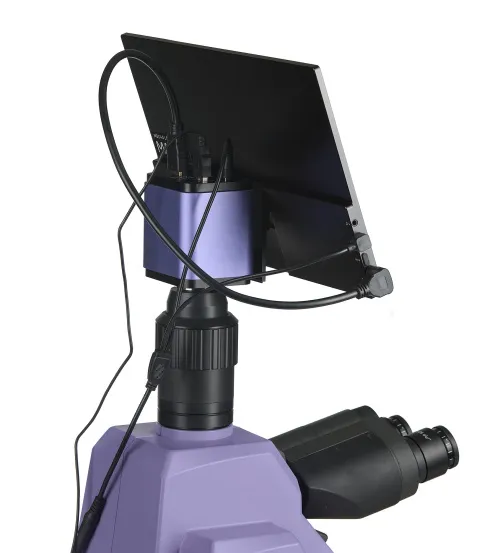

La pantalla se puede colocar sobre un soporte plegable encima de una mesa o montarse directamente en la cámara, lo que resulte más cómodo para el usuario.

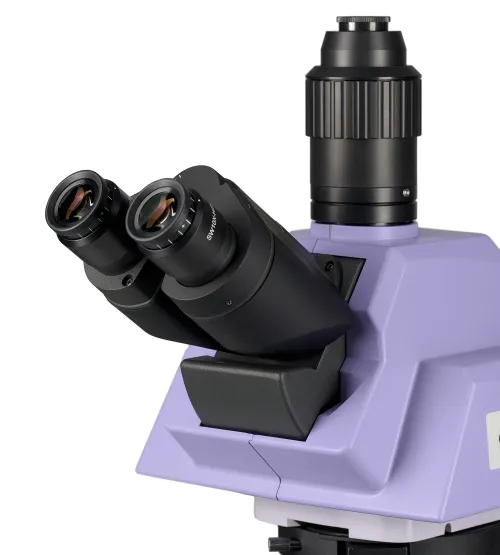

Cabezal del microscopio

Trinocular, con óptica corregida al infinito. El usuario selecciona el ángulo de inclinación más cómodo del cabezal del microscopio en un rango de 0° a 35°. La cámara digital se instala en el tubo trinocular. El haz se divide en 0/100, 100/0 u 80/20.
La configuración básica incluye oculares de 10x/25 mm con ajuste de dioptrías y distancia de acomodación ocular suficiente para trabajar con gafas.

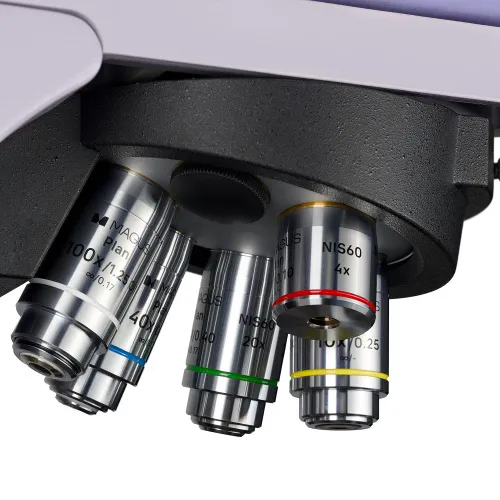

Revólver giratorio y objetivos

El revólver giratorio motorizado para 6 objetivos está orientado hacia el interior: el usuario ve el objetivo insertado en el camino óptico y el espacio sobre la platina está libre. Esta posición libre también se puede utilizar para instalar un objetivo adicional y lograr un mayor poder de aumento. Los objetivos son acromáticos planos, con una distancia parafocal de 60 mm.
Encima del revólver hay una ranura con un tapón para instalar un analizador, compensadores o controles deslizantes de contraste de interferencia diferencial.

Control remoto del revólver giratorio

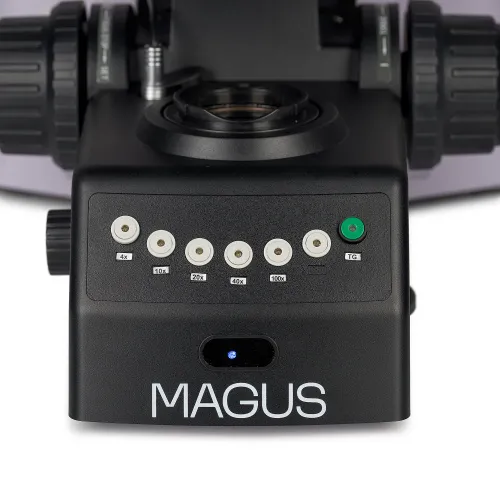

El panel frontal del microscopio dispone de botones de selección de objetivos. Al pulsar un botón, el revólver giratorio coloca automáticamente el objetivo seleccionado en su posición de funcionamiento. Otro botón permite alternar entre los dos objetivos más utilizados.
A ambos lados del cuerpo, junto a los mandos de enfoque, hay botones para girar el revólver.
La iluminación y la posición del condensador se ajustan automáticamente al objetivo seleccionado.
Estas características mejoran la comodidad del usuario, la velocidad y la eficacia.

Mantenimiento de niveles de brillo confortables al cambiar de aumento

Los objetivos de diferentes aumentos transmiten luz con distintos niveles de intensidad, por lo que cada vez que se cambia de objetivo, debe ajustarse el brillo de la luz. Cambiar de un objetivo de mayor aumento a uno de menor aumento provoca fatiga ocular, ya que el brillo de la imagen en los oculares aumenta considerablemente. El MAGUS Bio D290T LCD, que está equipado con un control inteligente de brillo, resuelve este problema. El microscopio recuerda el brillo de cada objetivo que el usuario ha seleccionado y lo ajusta automáticamente al girar el revólver. El control inteligente reduce el tiempo necesario para ajustar el brillo. El MAGUS Bio D290T LCD aumenta la comodidad del usuario y ahorra tiempo incluso cuando el trabajo requiere cambios frecuentes de aumento.

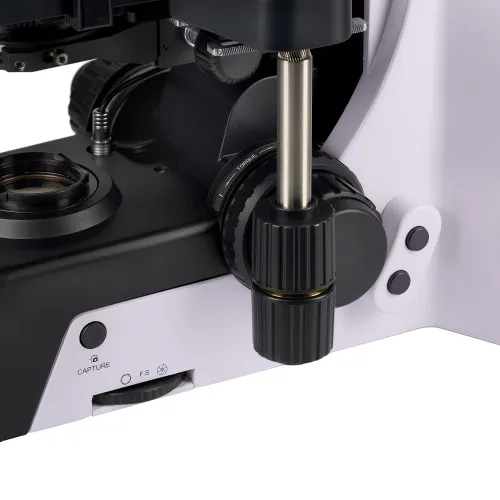

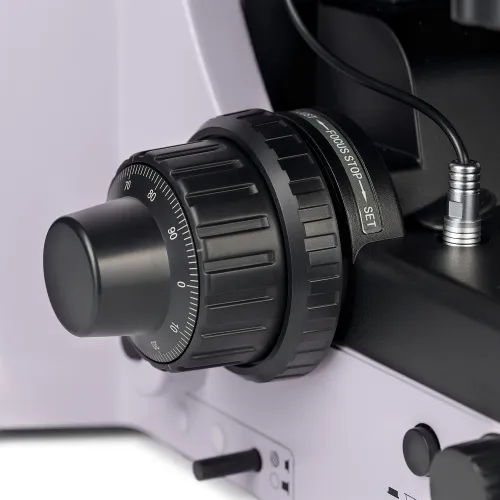

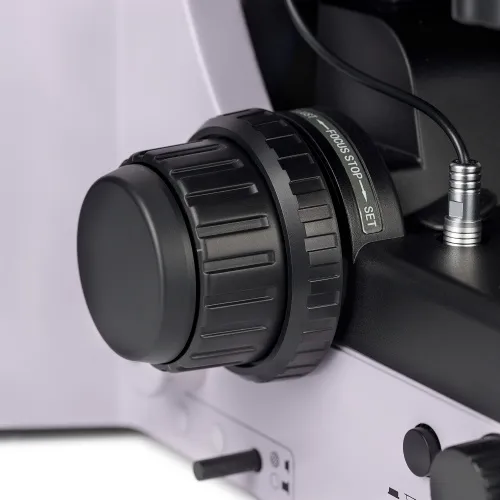

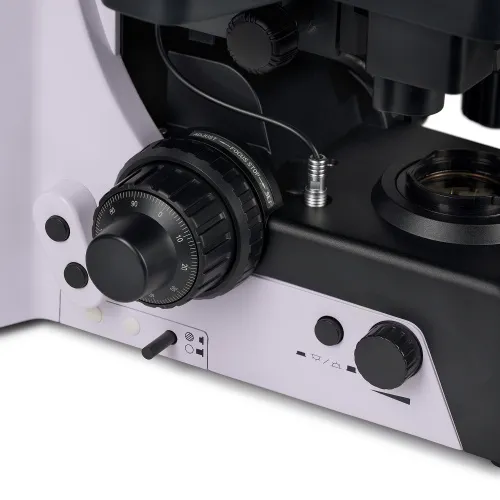

Mecanismo de enfoque

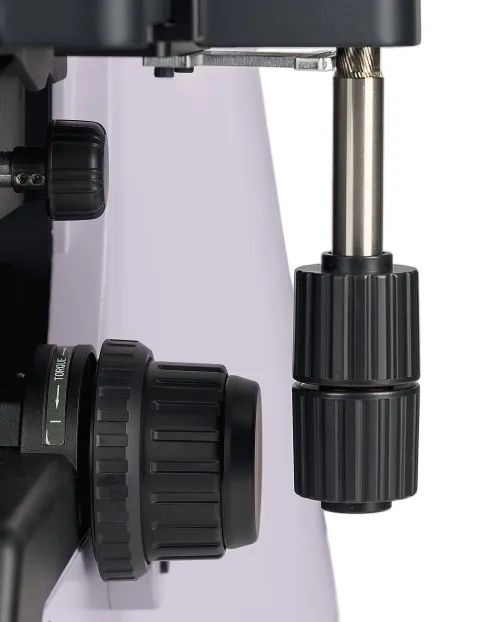

El microscopio cuenta con mandos coaxiales de enfoque aproximado y preciso en posición baja. El investigador puede colocar las manos sobre la mesa y adoptar una posición cómoda frente al microscopio.
El botón de bloqueo del enfoque aproximado ayuda a ajustar rápidamente el microscopio después de cambiar el objeto de estudio. El botón se encuentra en el lado izquierdo del microscopio, en el mismo eje que el mecanismo de enfoque.
El anillo del lado derecho ajusta la tensión del recorrido de enfoque aproximado. El usuario ajusta la tensión cómoda para trabajar.

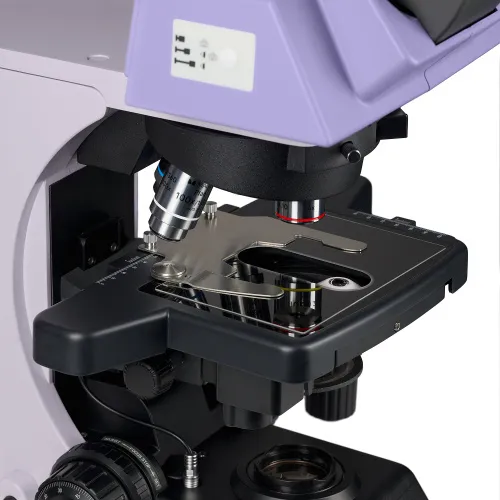

Platina

La placa de platina es de cristal de zafiro. La dureza y durabilidad del cristal de zafiro, así como su resistencia a los arañazos y a los productos químicos, solo son superadas por el cristal de diamante. Supera con creces al popular cristal Gorilla Glass templado químicamente. Según la escala de Mohs (una escala de diez puntos de dureza relativa de las superficies minerales), el Gorilla Glass tiene una puntuación de 6,8, el cristal de zafiro de 9 y el diamante de 10.
El portamuestras se fija con dos tornillos y se puede quitar fácilmente durante la exploración manual.

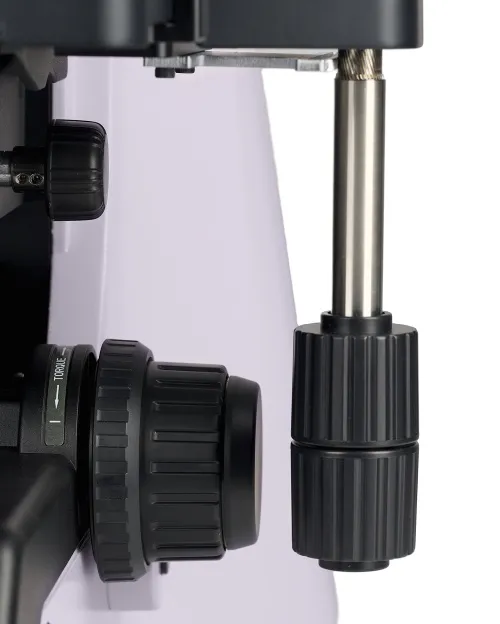

El mando de control de la platina, ajustable en altura, garantiza la comodidad del usuario, ya que le permite apoyar la mano sobre la mesa para trabajar sin fatiga. El mando de control también cuenta con un ajuste de tensión, que permite seleccionar la tensión de rotación óptima para un movimiento suave y preciso de la muestra.

Condensador

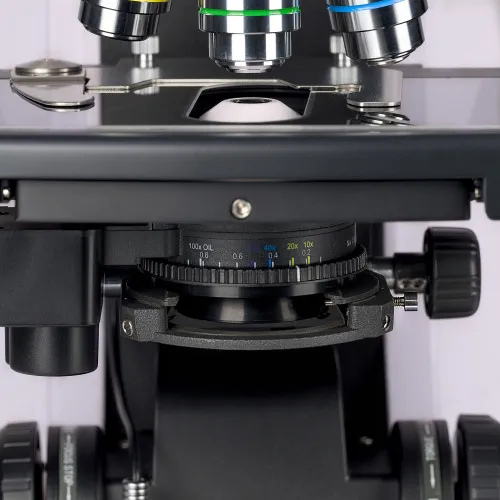

Ajustes óptimos del condensador para cada objetivo: la lente abatible se desplaza automáticamente fuera de la trayectoria del haz para los objetivos de bajo aumento y vuelve a su posición para los objetivos con aumentos superiores a 10x. Un paso manual menos: para un manejo rápido y cómodo. El usuario también puede ajustar individualmente la posición de la lente abatible para estudios específicos.
El condensador es ajustable en altura y se puede centrar. Tipo de montura: cola de milano.
El anillo del condensador ajusta el diafragma de apertura del iris. El cuerpo del condensador tiene marcas de color blanco de apertura y marcas de color para el aumento del objetivo, y el anillo tiene un indicador de posicionamiento. Para conseguir el contraste en cada objetivo, se recomienda girar el anillo de manera que el marcador de indicador coincida con la marca de apertura o aumento del objetivo que se esté utilizando.

Fuente de luz

El iluminador de luz transmitida usa una lámpara LED de 3 W. La temperatura del color no cambia cuando ajusta el brillo. La vida útil del LED es de 50 000 horas.

Sistema de iluminación Köhler con luz transmitida

La fuente de luz se encuentra en la parte posterior del microscopio, y la luz se dirige a la lente colectora mediante un espejo. El contraste de la imagen se controla mediante el diafragma de apertura del condensador, mientras que el área del campo iluminado se ajusta mediante el diafragma de campo. El control de apertura de campo está ubicado a la derecha en la parte inferior del cuerpo, al lado del área de ajuste del enfoque. Esto simplifica la configuración de la iluminación Köhler.
La iluminación Köhler mejora la calidad de imagen de la muestra observada: cada objetivo alcanza su máxima resolución y el campo de visión se ilumina uniformemente, sin zonas oscuras en los bordes. La muestra examinada tendrá un enfoque nítido y la imagen estará libre de artefactos.

Diseño ergonómico

El malestar físico provoca fatiga y reduce la productividad. El diseño ergonómico del microscopio es un factor importante en la investigación científica cotidiana.
MAGUS Bio D290T LCD proporciona comodidad al usuario durante el trabajo.
Los componentes motorizados aumentan la velocidad y simplifican las tareas repetitivas cuando se cambian de objetivo con frecuencia.
El cabezal ajustable permite al usuario seleccionar un ángulo de visión cómodo, reducir la tensión en el cuello y la espalda. Los mandos de enfoque están situados en la parte inferior del instrumento. El usuario no necesita forzar las manos. El enfoque se realiza sin esfuerzo gracias a su mecanismo fluido.
El microscopio se maneja con un movimiento mínimo de la mano, ya que el mango largo de control de la platina y el mando de enfoque preciso están situados en la misma zona de trabajo.

Accesorios

Existe una gama de accesorios diseñados específicamente para este microscopio.
Puede utilizar objetivos opcionales para incrementar el poder de aumento del microscopio.
Se pueden usar oculares adicionales para ampliar el rango de aumento del microscopio. Los oculares opcionales le ayudan a sacar el máximo provecho del objetivo que utilice con más frecuencia.
Los accesorios opcionales para contraste de fase, epifluorescencia, campo oscuro, polarización y DIC amplían la gama de técnicas de microscopía, lo que le permite estudiar muestras que son invisibles en campo claro.
Las cámaras digitales transmiten la imagen obtenida por el microscopio a un monitor, almacenan archivos y el software realiza mediciones en tiempo real de las muestras.
Para medir objetos se utiliza un portaobjetos de calibración, que se puede combinar con un ocular provisto de una escala o con el software de la cámara.

Modelos alternativos

El MAGUS Bio D290T LCD es una alternativa para los siguientes modelos: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Características del microscopio:

• Observaciones de muestras transparentes y translúcidas en campo claro con luz transmitida
• Cabezal trinocular ergonómico con ángulo de inclinación ajustable y puerto vertical para cámara; relación de división del haz (ocular/cámara): 100/0, 0/100 o 20/80
• Revólver giratorio motorizado controlado por botones ergonómicos en la parte inferior del soporte para cambiar de objetivo con un solo toque
• El iluminador de luz transmitida es un LED de 3 W de bajo consumo con una vida útil de hasta 50.000 horas
• Sistema de iluminación Köhler con luz transmitida y condensador motorizado con lente abatible
• Sistema inteligente de control de iluminación: selección automática de brillo al cambiar el objetivo de trabajo
• La platina tiene una placa de cristal de zafiro y una larga empuñadura de control para mayor comodidad de uso
• Amplia gama de accesorios opcionales compatibles

Características de la cámara:

• La cámara funciona de forma autónoma sin conexión a un PC y a través de una interfaz HDMI. Se puede conectar a un PC mediante Wifi y una interfaz USB 3.0
• Existe conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor
• 30 fps con cualquier interfaz de salida de vídeo: para observar objetos en movimiento, grabar vídeo y mover la muestra sin sacudidas ni retardos
• El sensor en color SONY Exmor/Starvis de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados
• El software incluye funciones de fotografía, grabación de vídeo, edición y visualización en monitor externo, así como mediciones lineales y angulares

Características del monitor:

La resolución 4K proporciona imágenes muy detalladas, claras y realistas El sensor IPS produce una imagen brillante y saturada con amplios ángulos de visión vertical y horizontal Se puede montar en la cámara o en la mesa para adaptarse a las preferencias del usuario

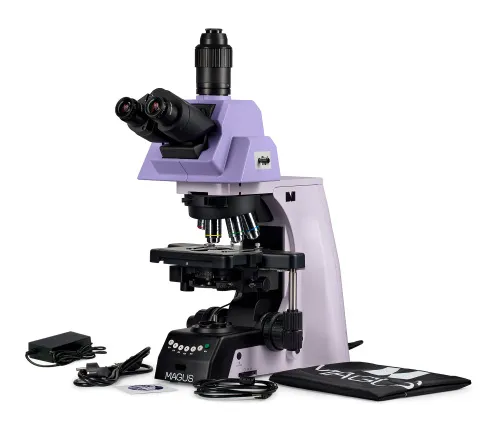

Paquete:

• Cámara digital MAGUS CHD40 (cámara digital, cable HDMI (1,5 m), cable USB 3.0 (2 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador de corriente de 12 V/1 A (euro), memoria USB con controladores y demás software, guía del usuario y tarjeta de garantía)
• Monitor LCD MAGUS MCD40
• Soporte con fuente de alimentación integrada, mecanismo de enfoque, platina, soporte de condensador y revólver motor giratorio motorizado
• Iluminador de luz transmitida con cabina para la lámpara
• Condensador motorizado con lente abatible
• Cabezal de microscopio trinocular
• Objetivo plano acromático Plan 4x/0,10 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 10x/0,25 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 20x/0,40 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 40x/0,65 ∞/0,17 (con mecanismo de resorte), distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,25 de aceite ∞/0,17 (con mecanismo de resorte), distancia parafocal: 60 mm
• Ocular de 10x/25 mm con larga distancia de acomodación ocular y ajuste de las dioptrías (2 unidades)
• Ojera (2 unidades)
• Adaptador de montura C de 1x
• Cable de alimentación del microscopio
• Funda antipolvo
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Objetivo plano acromático Plan 2x/0,06 ∞/–, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 60x/0,80 ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano apocromático Plan Apo 60x/1,42 aceite ∞/0,17, distancia parafocal: 60 mm
• Objetivo plano acromático Plan 100x/1,10 ∞/0,17 agua, distancia parafocal: 60 mm
• Juego de objetivos plano semiapocromáticos para fluorescencia Plan S-Apo 4x, 10x, 20x, 40x, 100x (aceite) ∞/0,17, distancia parfocal: 60 mm
• Ocular de 10x/22 mm con escala de medición
• Ocular de 10x/22 mm con retícula
• Ocular con cruz filar de 10x/22 mm
• Ocular de 12,5x/16 mm (2 unidades)
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Dispositivo de contraste de fase: compensador deslizante de fase, conjunto de objetivos de fase, telescopio de centrado
• Condensador de campo oscuro NA 0,7–0,9
• Condensador de inmersión de campo oscuro NA 1,3–1,26
• Dispositivo de contraste de interferencia diferencial (DIC)
• Accesorio de epifluorescencia con una lámpara de mercurio, cubos de filtro de fluorescencia y una unidad de alimentación para la lámpara de mercurio
• Accesorio de epifluorescencia con fuente de luz LED, cubos de filtro de fluorescencia y cable de alimentación
• Kit de polarizador/analizador
• Portaobjetos de calibración
• Juego de filtros de color (azul, verde, amarillo, vidrio esmerilado)
