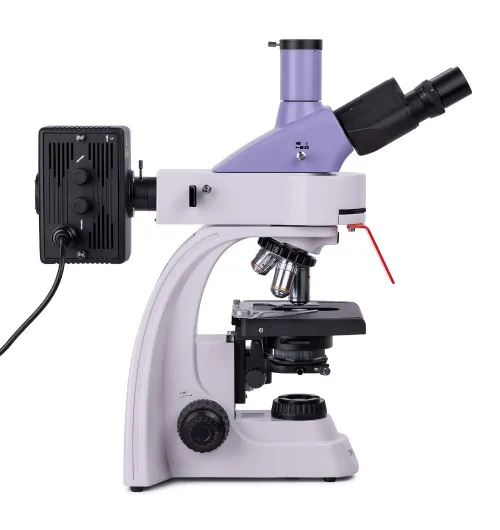

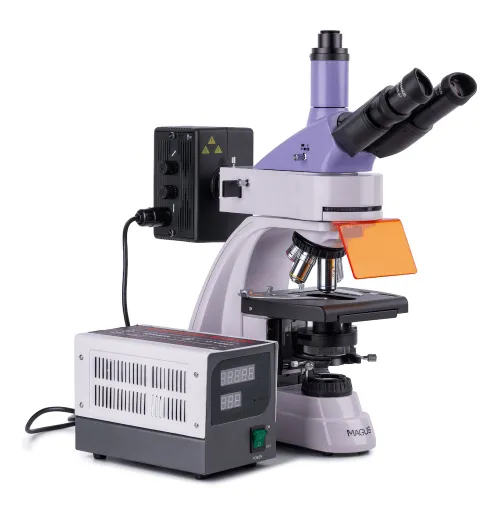

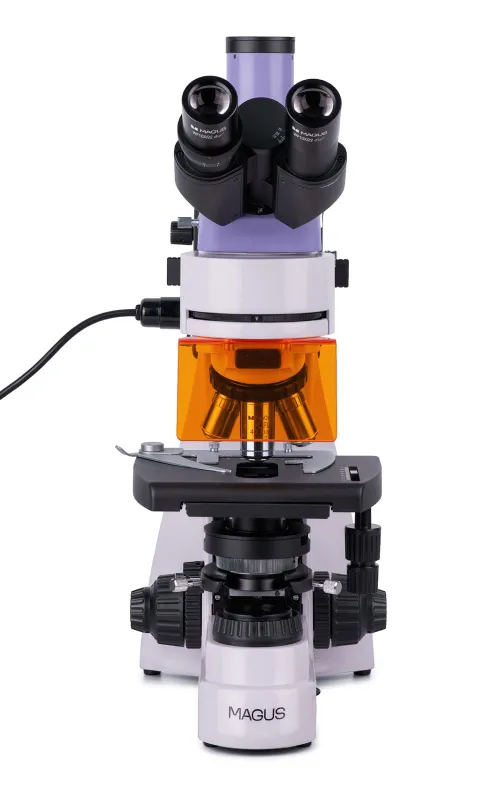

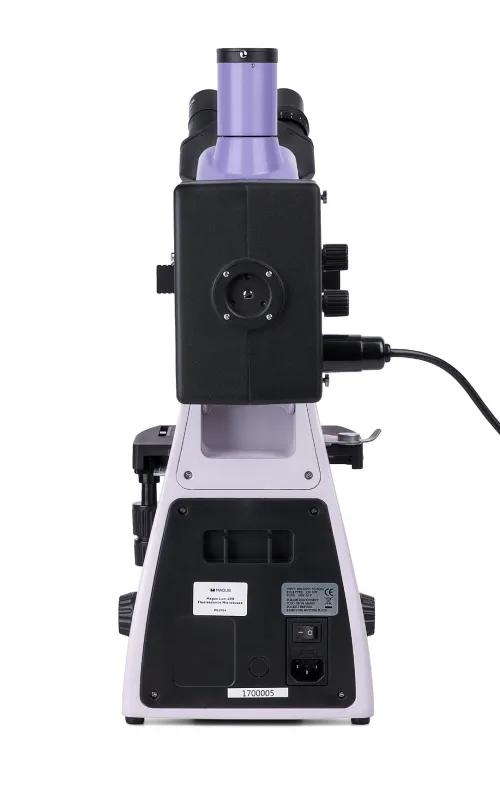

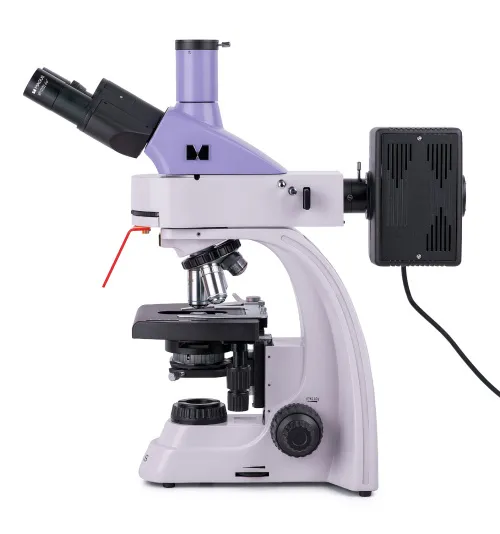

Microscopio de fluorescencia MAGUS Lum 400
Ampliación: 40–1000x. Cabezal trinocular, objetivos plano acromáticos y objetivos planos de fluorita, fuente de luz reflejada: lámpara de mercurio de 100 W, fuente de luz transmitida: lámpara halógena de 30 W, iluminación Köhler con luz reflejada y transmitida
ID de producto | 82904 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018140 |
Tamaño de paquete (LxAn.xAl.) | 45x30x96 cm |
Peso del envío | 16.5 kg |
El microscopio de fluorescencia MAGUS Lum 400 está diseñado para fines de diagnóstico e investigación mediante el empleo de los métodos de microscopía de fluorescencia (luz reflejada) y de campo claro (luz transmitida). Se pueden utilizar las técnicas de campo oscuro, contraste de fases y polarización mediante equipo opcional. Ámbitos de aplicación del microscopio de fluorescencia: Análisis de ADN, estudio de agentes patógenos, vigilancia sanitaria y epidemiológica, examen forense, etc.
Óptica

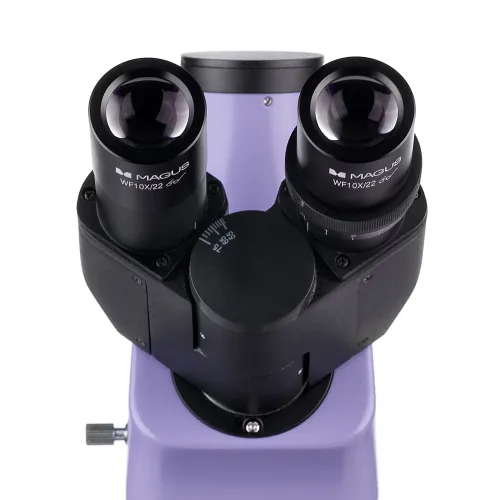

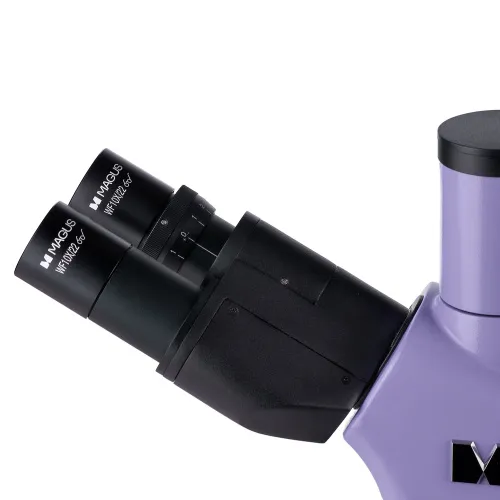

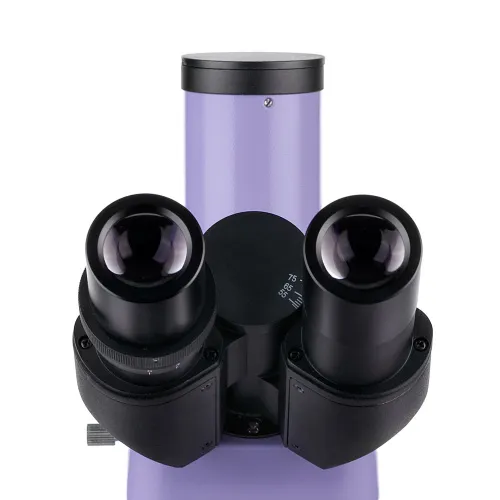

Este es un microscopio trinocular: El cabezal binocular está inclinado 30° y la cámara digital (no incluida en el kit) se instala en el tubo trinocular. Gracias a que los tubos oculares pueden girar 360°, es fácil ajustarlos de acuerdo con la estatura del usuario.

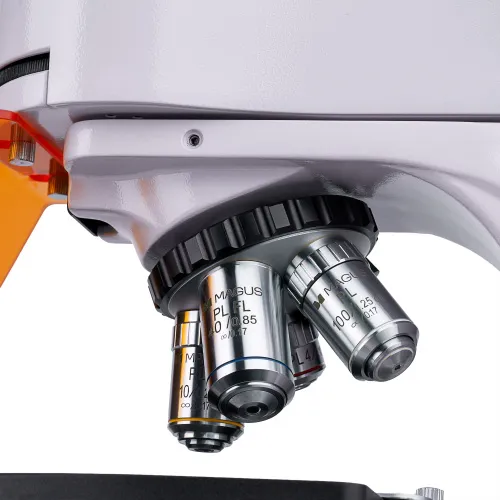

Se pueden instalar cinco objetivos en el revolver giratorio. El kit incluye cuatro objetivos plano acromáticos corregidos al infinito. Uno de ellos, un objetivo de fluorita con un aumento de 40x, está diseñado para las observaciones de fluorescencia. Los objetivos de 4x, 10x y 100x se utilizan para la técnica de microscopía de campo claro. Se puede instalar un objetivo adicional en la posición libre del revólver giratorio para lograr un aumento adicional dentro del rango de aumento del microscopio.
El revólver giratorio con los objetivos instalados está orientado hacia el interior: el usuario puede ver los objetivos que hay insertados en el camino óptico.
Iluminación

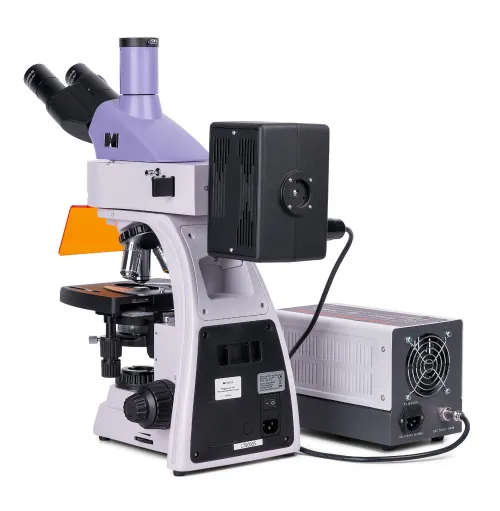

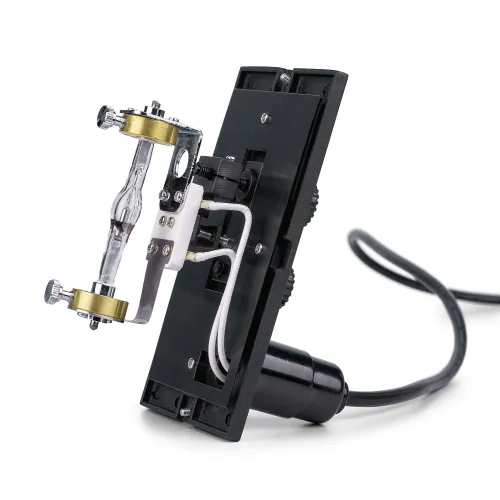

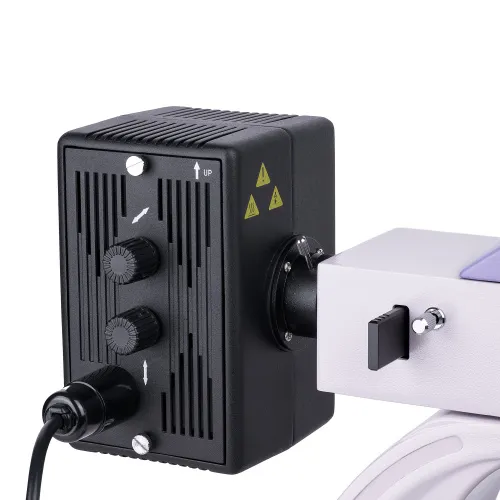

La fuente de luz reflejada es una lámpara de mercurio de 100 W. La lámpara está situada dentro la cabina de la lámpara, lo que proporciona una disipación eficiente del calor: La lámpara no se sobrecalienta incluso durante largas horas de funcionamiento. La lámpara se puede centrar a lo largo de tres ejes para proporcionar una iluminación óptima del área de trabajo. Si necesita reemplazarla, será bastante fácil extraer la bombilla y sustituirla. La lámpara de mercurio es adecuada para el uso de colorantes fluorescentes pues emite luz con longitudes de onda determinadas. El iluminador de luz reflejada contiene cuatro filtros de excitación: ultravioleta (UV), violeta (V), azul (B) y verde (G).

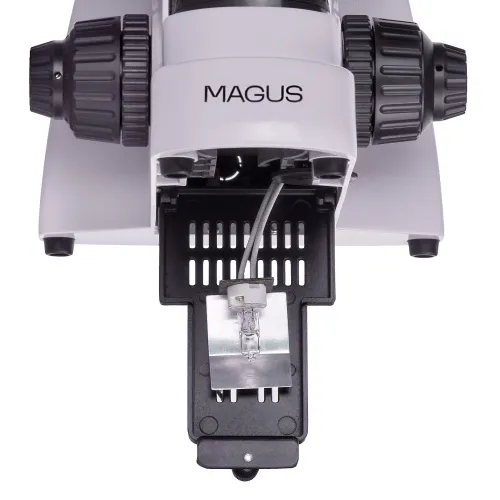

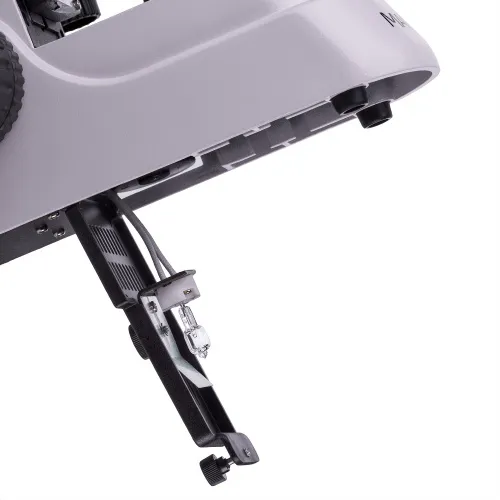

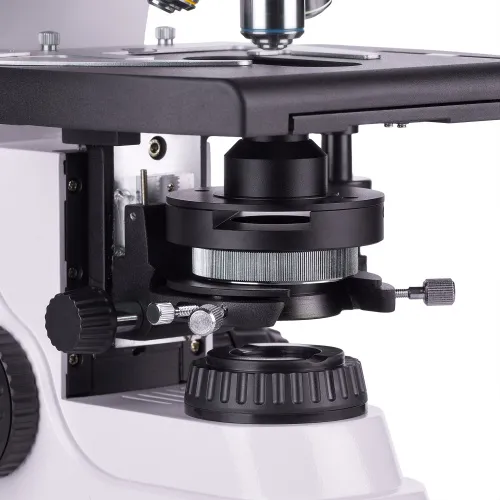

Fuente de luz transmitida: Bombilla halógena de 30 W. La bombilla es lo suficientemente brillante como para trabajar con cualquier objetivo de cualquier aumento. Gracias a la temperatura de color de la iluminación, las observaciones prolongadas no producen fatiga ocular. El sistema de iluminación también incluye un condensador. El condensador tiene una ranura para insertar una placa de contraste de fases o de campo oscuro.
Con luz transmitida y reflejada, puede configurar el método de iluminación Köhler. Con este tipo de iluminación, la imagen no muestra zonas oscuras en los bordes, es clara y está libre de artefactos.
Platina y mecanismo de enfoque

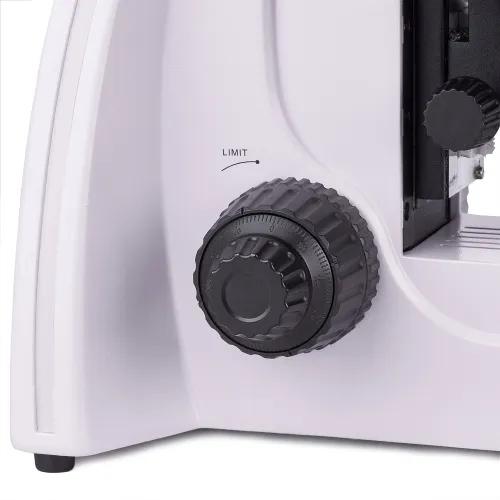

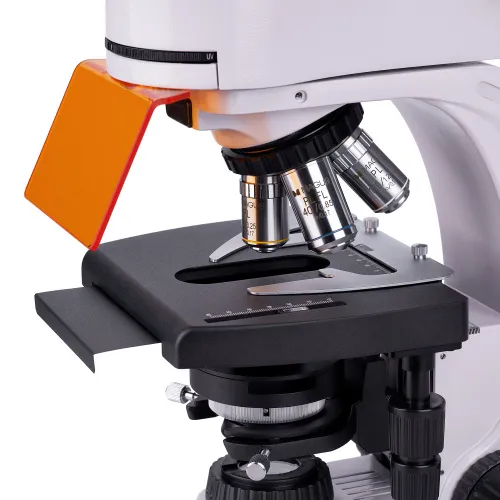

El microscopio está equipado con una platina de diseño ergonómico que no tiene cremallera de posicionamiento. Cuando se observa con luz reflejada, se coloca una placa negra en la platina para eliminar la luz parásita. Si es necesario, el soporte para muestras se puede extraer aflojando dos tornillos. Los mandos de enfoque son coaxiales y están situados a cada lado del microscopio. El enfoque aproximado tiene un mando de bloqueo y un mando de ajuste de la tensión, y el enfoque fino se utiliza para ajustar el enfoque.
Accesorios
El microscopio MAGUS Lum 400 se puede equipar con accesorios adicionales: cámara digital, dispositivo de contraste de fases, dispositivo de polarización, condensador de campo oscuro, oculares y objetivos, placas de campo oscuro y de contraste de fases. Para medir objetos, la configuración se puede complementar con un portaobjetos de calibración.
Características principales:
- Técnicas de microscopía: fluorescencia con luz reflejada, campo claro con luz transmitida
- Otros métodos de observación mediante el uso de accesorios opcionales: contraste de fases, polarización simple, campo oscuro
- Cabezal trinocular con tubo trinocular para instalar una cámara digital; tubos oculares con giro de 360°
- Objetivos plano acromáticos corregidos al infinito, incluido un objetivo de fluorita
- Fuente de luz reflejada: lámpara de mercurio de 100 W, fuente de luz transmitida: lámpara halógena de 30 W
- Método de iluminación Köhler con luz transmitida y reflejada
- Filtros de fluorescencia: ultravioleta (UV), violeta (V), azul (B), verde (G)
- Platina ergonómica con soporte para muestras extraíble y sin cremallera de posicionamiento

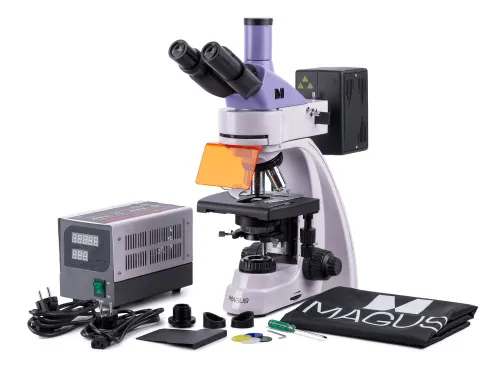

El kit incluye:
- Soporte con fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador y revólver giratorio
- Condensador Abbe
- Iluminador de luz reflejada
- Compartimento de la lámpara de mercurio
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: PL 4x/0,10 WD 19,8 mm
- Objetivo plano acromático corregido al infinito: PL 10x/0,25 WD 5,0 mm
- Objetivo plano acromático corregido al infinito, fluorita: PL FL 40x/0,85 (con mecanismo de resorte) WD 0,42 mm
- Objetivo plano acromático corregido al infinito: PL 100x/1,25 (con mecanismo de resorte, aceite) WD 0,36 mm
- Ocular de 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Ojera de ocular (2 unidades)
- Pantalla protectora para rayos UV
- Portafiltros
- Placa protectora negra para instalación debajo de la platina
- Adaptador de cámara con montura C
- Filtro de color (4 unidades)
- Botella de aceite de inmersión
- Fuente de alimentación de la lámpara de mercurio
- Cable de alimentación CA (2 unidades) Cable de alimentación de la lámpara de mercurio
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito, fluorita: PL FL 10x/0,35 WD 2,37 mm
- Objetivo plano acromático corregido al infinito: PL 20х/0,40 WD 8,8 mm
- Objetivo plano acromático corregido al infinito: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Dispositivo de contraste de fases
- Condensador de campo oscuro NA 0,9
- Condensador de campo oscuro de aceite NA 1,36–1,25
- Control deslizante de campo oscuro
- Dispositivo de polarización
- Cámara digital
- Portaobjetos de calibración
- Monitor LCD
ID de producto | 82904 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018140 |
Tamaño de paquete (LxAn.xAl.) | 45x30x96 cm |
Peso del envío | 16.5 kg |
Tipo | biológico, luz/óptico |
Cabezal | trinocular |
Boquilla | cabezal Gemel (Siedentopf, rotación de 360°) |
Ángulo de inclinación de cabezal | 30° |
Ampliación, x | configuración básica: 40–1000 (*opcional: 40–1250/1500/2000/2500) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | objetivos plano acromáticos corregidos al infinito y objetivos de fluorita: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (aceite); distancia parafocal: 45 mm (*opcional: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 180x150 |
Rango de desplazamiento de la platina, mm | 75/50 |
Platina | micrómetro mecánico de dos ejes, sin cremallera de posicionamiento |
Condensador | condensador Abbe, N.A. 1,25, centro ajustable, ajustable en altura, diafragma de apertura ajustable, ranura para una placa de campo oscuro y una placa contraste de fases, montura de cola de milano |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, enfoque aproximado (21 mm, 39,8 mm/círculo, con mando de bloqueo y mando de ajuste de tensión) y enfoque preciso (0,002 mm) |
Iluminación | halógena, fluorescente |
Ajuste del brillo | ✓ |
Alimentación | alimentación de red de CA, 85–265 V, 50/60 Hz |
Tipo de fuente de iluminación | fuente de luz reflejada: lámpara de mercurio de 100 W; luz transmitida: bombilla halógena de 12 V, 30 W |
Filtros de luz | sí |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Posibilidad de conectar accesorios | dispositivo de contraste de fases (condensador y objetivos), condensador de campo oscuro (en seco o en aceite), dispositivos de polarización (polarizador y analizador), сontrol deslizante de campo oscuro |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Módulo fluorescente | filtros: ultravioleta (UV), violeta (V), azul (B), verde (G) |
Filtro de fluorescencia: tipo de filtro, longitud de onda de excitación/espejo dicroico/longitud de onda de emisión | ultravioleta (UV), 320–380 nm/425 nm/435 nm; violeta (V), 380–415 nm/455 nm/475 nm; azul (B), 450–490 nm/505 nm/515 nm; verde (G), 495–555 nm/585 nm/595 nm |
Aplicación | laboratorio/médico |
Ubicación de la iluminación | doble |
Método de investigación | campo claro, fluorescencia |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
