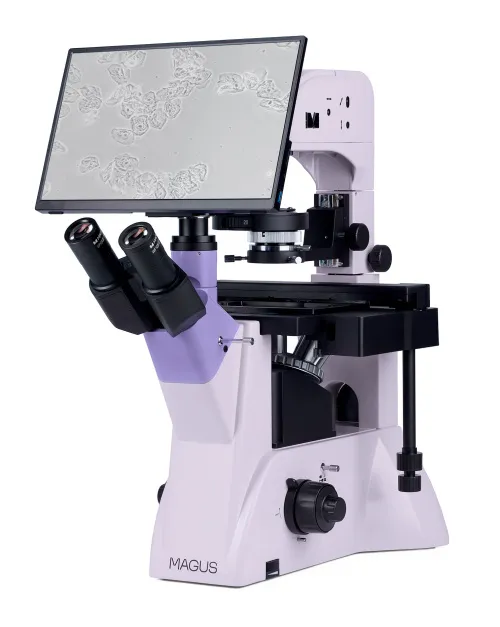

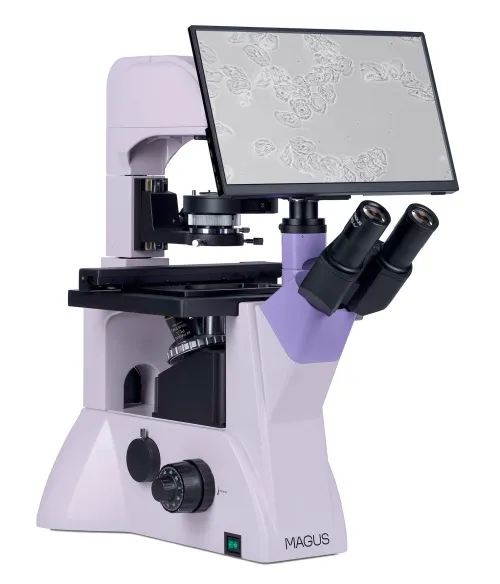

Microscopio biológico invertido digital MAGUS Bio VD350 LCD
Con cámara y monitor. Ampliación: 100–400x. Cabezal trinocular, lentes plano acromáticas, iluminador halógeno de 30 W, condensador de contraste de fases, sistema de iluminación Köhler
ID de producto | 83015 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018133 |
Tamaño de paquete (LxAn.xAl.) | 49x34x73 cm |
Peso del envío | 22.25 kg |

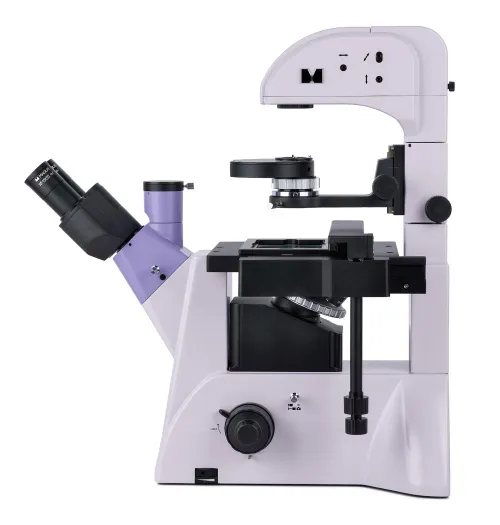

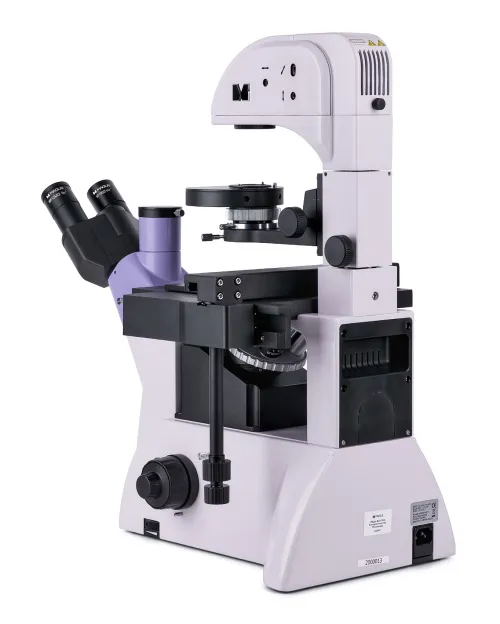

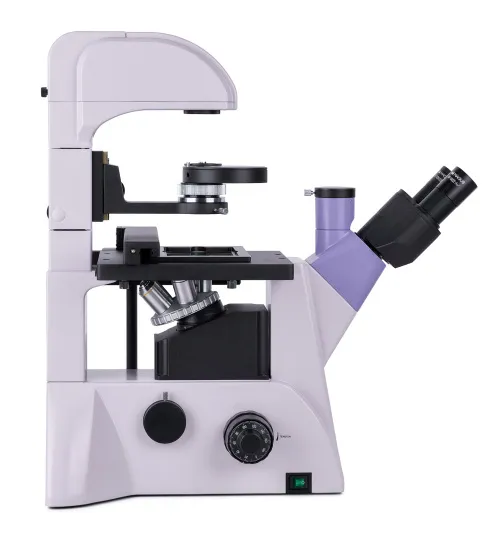

El modelo MAGUS Bio VD350 LCD es un microscopio biológico con diseño invertido que se utiliza para estudiar muestras teñidas y sin teñir contenidas en envases de laboratorio: placas de Petri, frascos. La altura de las placas de Petri puede ser de 55 mm, y si inclina el soporte de la fuente de luz, hasta 165 mm. El grosor de la base de los recipientes compatibles puede ser de hasta 1,2 mm. El microscopio utiliza las técnicas de microscopía de campo claro y contraste de fases con luz transmitida; dispone de un tubo trinocular y un puerto lateral para cámara para instalar una cámara digital y un monitor. Se utiliza para trabajos cotidianos de laboratorio y de investigación, así como con fines educativos.
Cámara digital

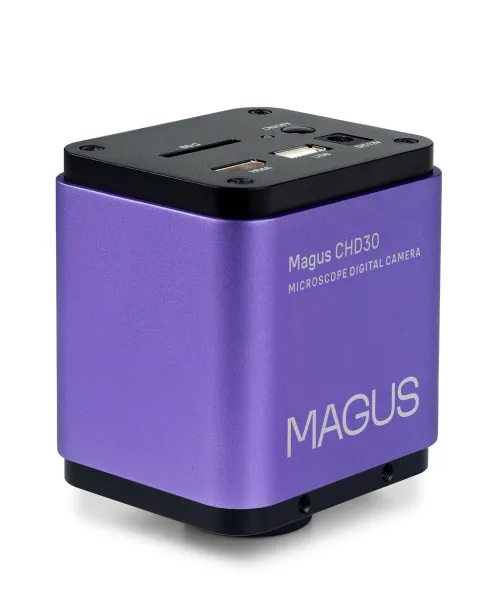

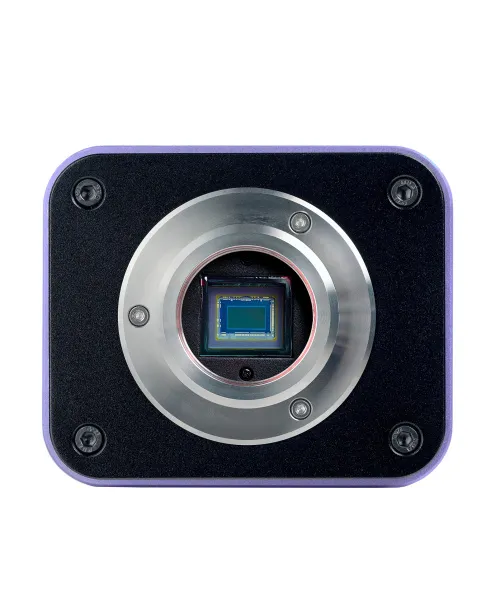

La cámara digital MAGUS CHD30 está equipada con un sensor de 2 MP y produce imágenes realistas con calidad Full HD y una resolución de 1920x1080 px. La cámara tiene una alta sensibilidad a la luz, función de enfoque automático y es adecuada para hacer observaciones con luz de fluorescencia.

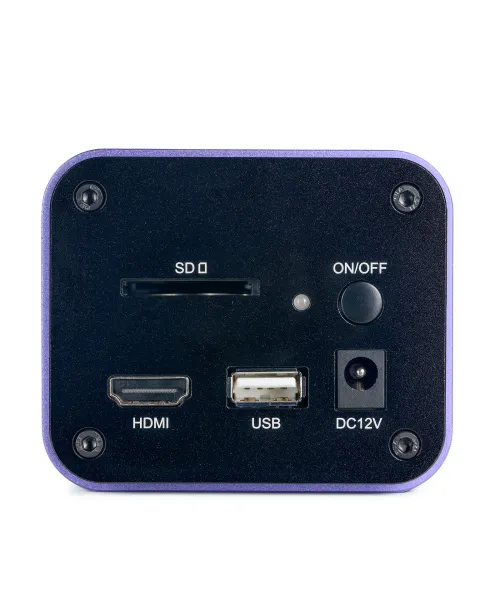

La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma, sin necesidad de estar conectada a un ordenador. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Puede conectar la cámara a un ordenador través de Wi-Fi.
El vídeo se graba a 60 fps o 25 fps dependiendo de la interfaz de salida de vídeo.
La cámara combina una alta frecuencia de fotogramas (fps) y una interfaz HDMI de ancho de banda amplio. De esta manera, los vídeos son vívidos, sin detenciones de imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

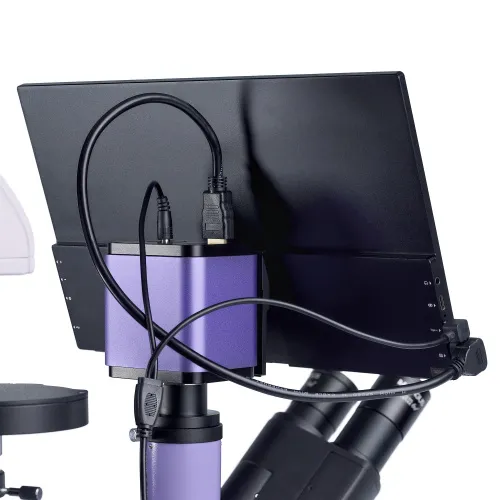

Monitor

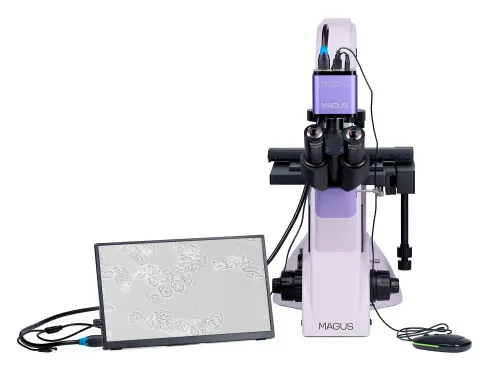

Los monitores MAGUS MCD funcionan en combinación con las cámaras MAGUS CHD para formar un sistema de imagen completo para los microscopios MAGUS.
La conexión con la cámara se realiza a través de su interfaz HDMI. El monitor muestra imágenes en tiempo real. Su pantalla LCD IPS tiene un amplio ángulo de visión, alto brillo y buen contraste. Al mirar la pantalla, incluso desde un gran ángulo, la imagen no se distorsiona. El tamaño de la pantalla es de 13,3''.

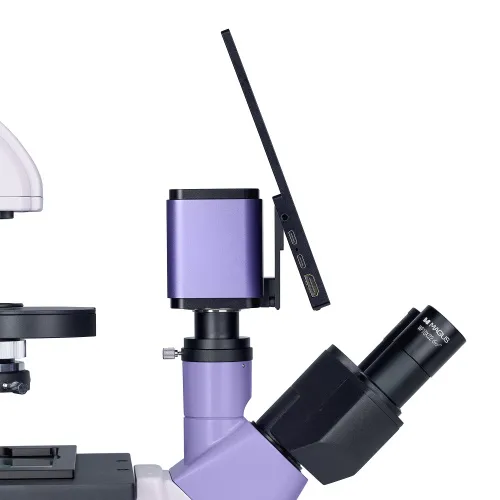

El monitor puede instalarse en una superficie horizontal mediante un soporte plegable o directamente en una cámara o trípode.
Óptica

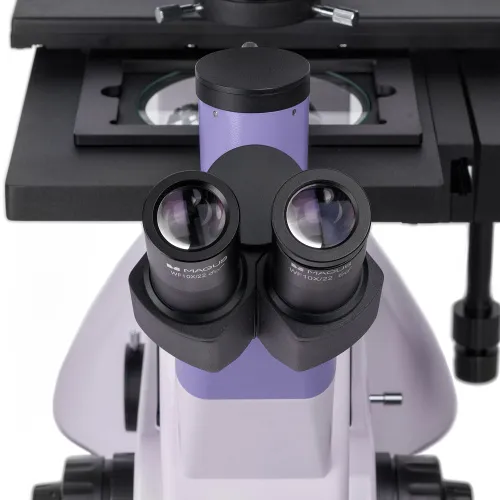

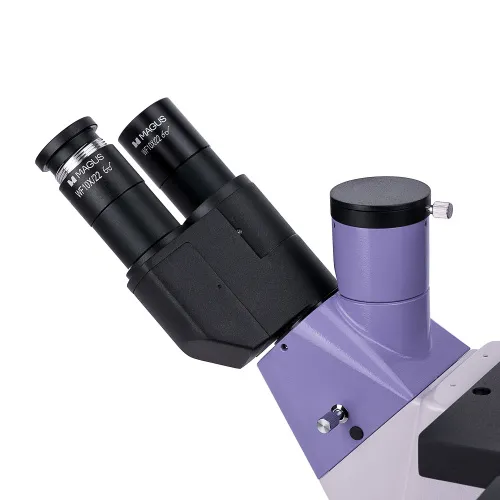

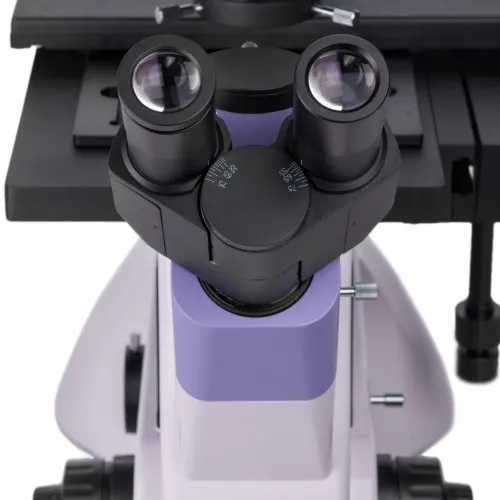

Al montar el microscopio, puede seleccionar la posición del cabezal trinocular: Se puede girar 180° para ajustar la altura de la pupila de salida. Utilice el tubo vertical del cabezal para instalar un monitor y el puerto lateral del cuerpo del microscopio para instalar una cámara digital. La división del haz de luz en el cuerpo del microscopio se realiza según la proporción 100/0 o 0/100, así como también en la proporción 50/50 en el tubo trinocular (cuando está abierto) o 100/0 (cuando está cerrado).

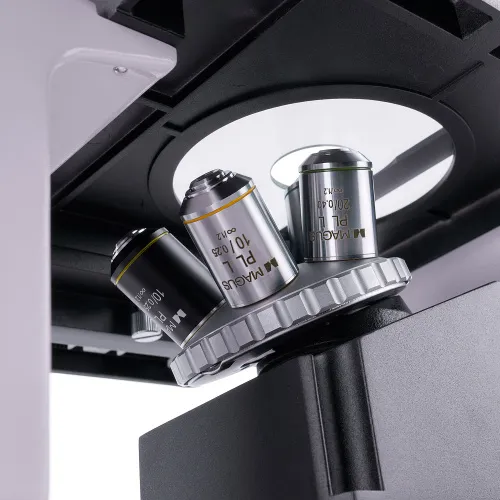

El kit incluye cuatro objetivos plano acromáticos corregidos al infinito, uno de los cuales es un objetivo de fase. Una vez instalados los cuatro objetivos en el revólver giratorio, queda una posición libre para instalar un objetivo adicional.
Iluminación

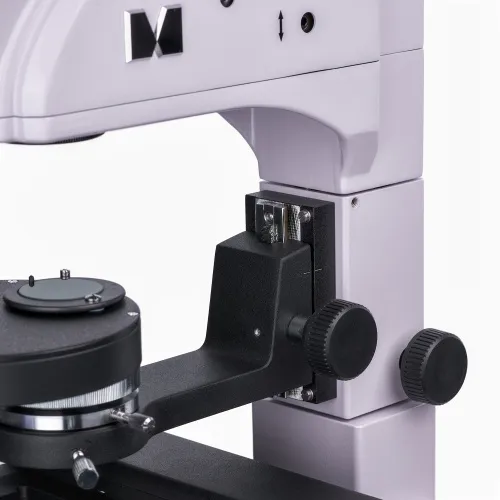

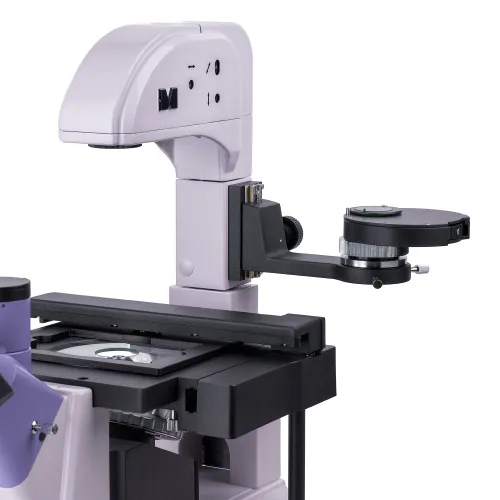

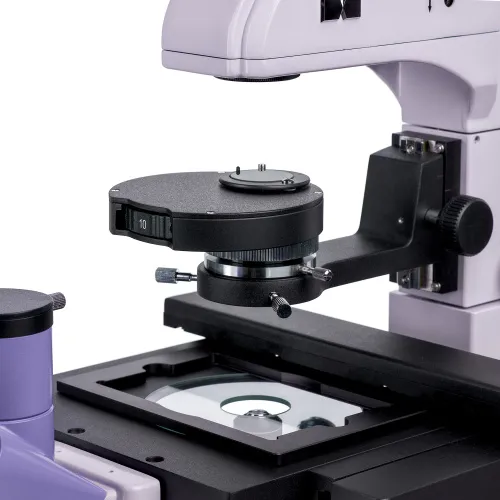

El condensador de contraste de fases permite cambiar de forma fácil y cómoda desde una técnica de microscopía a otra. El condensador tiene cuatro posiciones de trabajo: una posición libre para la técnica de campo claro, y posiciones para usar objetivos de contraste de fases de 10x, 20x y 40x.

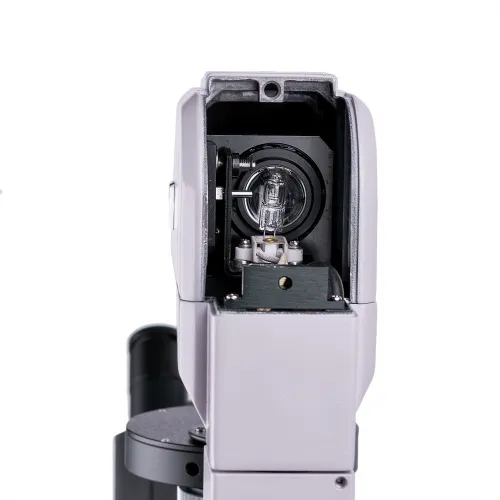

La fuente de luz transmitida es una bombilla halógena de 30 W que emite luz con una temperatura de color que permite trabajar de forma cómoda. La bombilla tiene brillo ajustable y funciona con corriente alterna. El sistema de iluminación permite usar la iluminación Köhler para mejorar la calidad de la imagen.
Platina y mecanismo de enfoque
Se incluyen cuatro soportes para placas de Petri para la platina. La muestra observada se puede desplazar a lo largo de los ejes horizontal y vertical mediante un micrómetro mecánico, mientras que la platina permanece estática. Los soportes están diseñados para contener recipientes de laboratorio de diferentes tamaños.

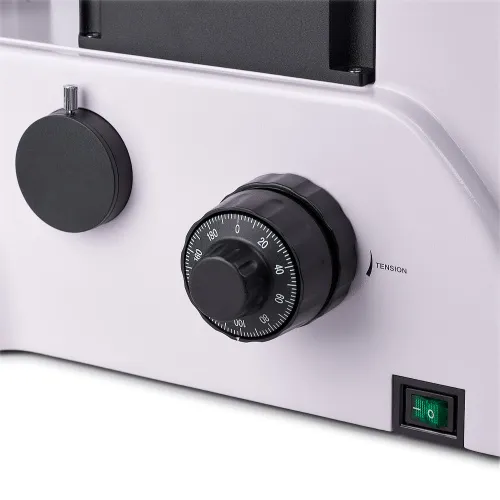

El mecanismo de enfoque funciona de forma fluida. El mecanismo de enfoque aproximado tiene un mando de bloqueo y ajuste de tensión. Valor de incremento del enfoque preciso: 2 µm. Los mandos de ajuste están situados en la base del microscopio para que pueda mantener las manos en una posición más relajada mientras trabaja.
Accesorios
Existen accesorios adicionales para maximizar las prestaciones del microscopio que incluyen oculares, objetivos de fase, cámaras digitales y portaobjetos de calibración.
Características principales del microscopio:
- Estudio de muestras contenidas en envases de laboratorio de hasta 55 mm de altura y con un grosor de hasta 1,2 mm en la base
- Si inclina el soporte de la fuente de luz, puede utilizar placas de Petri de hasta 165 mm de altura
- Técnicas de campo claro y contraste de fases; condensador de contraste de fases con diafragma de campo
- Platina con 4 soportes para placas de Petri de diferentes tamaños; micrómetro mecánico para desplazar la muestra a lo largo de dos ejes
- El cabezal del microscopio gira 180°

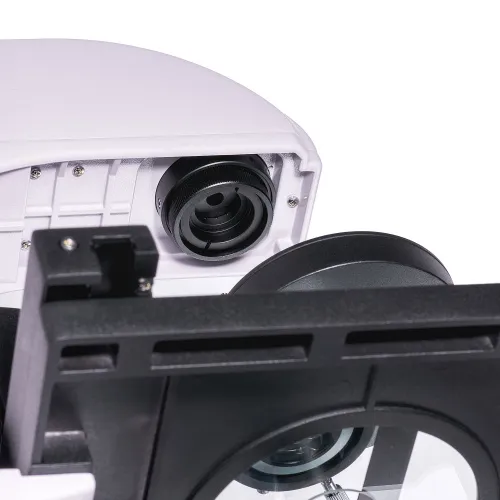

- Dos opciones para instalar una cámara y un monitor: en el tubo vertical y en el cuerpo del microscopio
- Fuente de luz transmitida: lámpara halógena de 30 W que funciona con una fuente de alimentación de CA
- Amplia gama de accesorios opcionales
Características principales de la cámara:
- La cámara funciona de forma autónoma, sin conexión a un ordenador, a través de una interfaz HDMI. Se puede conectar a un ordenador a través de una interfaz USB 2.0
- El enfoque automático en modo HDMI facilita el ajuste de la nitidez de la imagen
- La resolución de la cámara es de 1920x1080 píxeles, que es ideal para mostrar imágenes en un monitor con calidad Full HD
- 60 fps para observar objetos en movimiento, grabar vídeos y mover la muestra sin sacudidas ni retardos
- 25 fps a través de Wi-Fi: suficiente para ajustar el enfoque y procesar imágenes mediante el software
- Sensor SONY en color de tipo CMOS: bajo nivel de ruido digital y alta sensibilidad a la luz
- Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

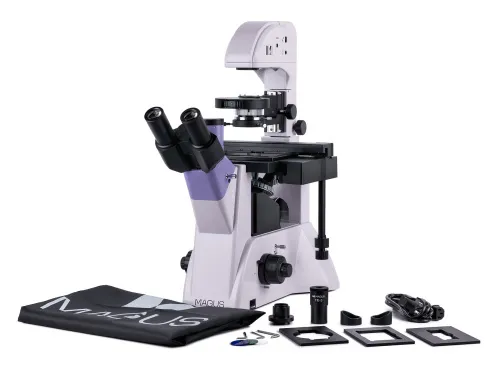

El kit incluye:
- Cámara digital MAGUS CHD30 (cámara digital, Cable HDMI (1,5 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador USB de red Wi-Fi, adaptador de corriente de CA 12 V/1 A (Europa), CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
- Monitor LCD MAGUS MCD20
- Soporte con fuente de alimentación integrada, fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador, revólver giratorio y tubo trinocular
- Condensador de contraste de fase
- Cabezal trinocular
- Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 10x/0,25 WD 4,27 mm
- Objetivo plano acromático corregido al infinito: PL 10x/0,25 WD 4,27 mm
- Objetivo plano acromático corregido al infinito: PL 20x/0,40 WD 8,0 mm
- Objetivo plano acromático corregido al infinito: PL 40x/0,60 WD 3,5 mm
- Ocular de 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
- Ojera (2 unidades)
- Telescopio de centrado
- Placa de platina redonda
- Micrómetro mecánico para desplazar la muestra observada
- Soporte de ventosa (4 unidades)
- Adaptador de cámara con montura C
- Filtro de color
- Cable de alimentación CA
- Cubierta protectora
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 12,5x/14 mm (2 unidades)
- Ocular de 15x/15 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Objetivo plano acromático corregido al infinito: PL 4x/0,10 WD 21 mm
- Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 20x/0,40 WD 8,0 mm
- Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 40x/0,60 WD 3,5 mm
- Portaobjetos de calibración
ID de producto | 83015 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555018133 |
Tamaño de paquete (LxAn.xAl.) | 49x34x73 cm |
Peso del envío | 22.25 kg |
Tipo | biológico, luz/óptico, digital |
Cabezal | trinocular |
Boquilla | Siedentopf, giratorio 180° |
Ángulo de inclinación de cabezal | 45° |
Ampliación, x | 100–400 configuración básica (*opcional: 40–500/600/800/1000) |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10х/22 mm, distancia de acomodación ocular: 10 mm (*opcional: 10x/22 mm con escala, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objetivos | plano acromáticos corregidos al infinito: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; objetivo de fase PHP2 10x/0,25; distancia parafocal: 45 mm (*opcional: PL 4x/0,10; objetivo de fase PHP2 20x/0,40; objetivo de fase PHP2 40x/0,60) |
Revólver | para 5 objetivos |
Distancia de trabajo, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Distancia interpupilar, mm | 48 — 75 |
Platina, mm | 227x208 |
Rango de desplazamiento de la platina, mm | 77/114 |
Platina | platina fija, con placa de vidrio Ø118 mm y micrómetro mecánico; soportes para placas de Petri: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Condensador | NA 0,6; distancia de trabajo: 55 mm; contraste de fases, torreta |
Diafragma | diafragma de apertura ajustable, diafragma de campo iris ajustable |
Enfoque | coaxial, enfoque aproximado (con ajuste de la tensión y mando de bloqueo) y enfoque preciso (0,002 mm) |
Iluminación | halógena |
Ajuste del brillo | ✓ |
Alimentación | 220±22 V, 50 Hz, alimentación de red de CA |
Tipo de fuente de iluminación | 12 V/30 W |
Filtros de luz | sí |
Intervalo de temperatura de funcionamiento, °C | 5...+35 |
Características especiales | condensador de contraste de fase (tipo torreta) con una ranura libre y placas de fase anulares para objetivos de 10x, 20x y 40x; microscopio auxiliar de centrado |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Aplicación | laboratorio/médico |
Ubicación de la iluminación | inferior |
Método de investigación | campo claro, microscopio de contraste de fase |
Funda/maletín/bolsa incluida en el kit | cubierta protectora |
Cámara digital | |
Sensor | SONY CMOS |
Color/monocromo | color |
Megapíxeles | 2 |
Resolución máxima, píxeles | 1920x1080 |
Tamaño del sensor | 1/1,9" (7,20x4,05 mm) |
Tamaño del píxel, µm | 3.75x3.75 |
Conectores de interfaz | Wi-Fi, HDMI 1,4 |
Tarjeta de memoria | SD hasta 32 GB |
Posibilidad de conectar accesorios | ratón USB, adaptador Wi-Fi (USB) |
Configuración Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
Sensibilidad a la luz | 1120 mV con 1/30 s |
Relación señal/ruido | 0,15 mV a 1/30 s |
Tiempo de exposición | 0,06 ms – 918 ms |
Grabación de vídeo | ✓ |
Frecuencia de fotogramas, fps para cada resolución | 60 a 1920x1080 (HDMI), 25 a 1920x1080 (WiFi) |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg |
Formato de vídeo | *.asf |
Intervalo espectral, nm | 380-650 (filtro IR incorporado) |
Tipo de obturador | obturador rodante |
Software | HDMI: integrado; USB: MAGUS View |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 4 GB de RAM, puerto USB 2.0, RJ45, CD-ROM, pantalla de 19" o mayor |
Tipo de montura | montura C |
Cuerpo | aleación de aluminio CNC |
Fuente de alimentación para cámara | adaptador de CD de 12 V, 1 A |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
Monitor | |
Tipo de matriz | IPS |
Diagonal de pantalla, pulgadas | 13.3 |
Resolución de pantalla, px | 1920x1080 (Full HD) |
Relación de aspecto | 16:9 |
Brillo, cd/m² | 400 |
Número de colores mostrados | 16,7 millones |
Contraste | 1000:1 |
Ángulo de visualización horizontal/vertical, ° | 178/178 |
Tamaño del área visible de la pantalla (ancho x alto), mm | 295x165 |
Tamaño de píxel (ancho x alto), mm | 0,154x0,154 |
Frecuencia de fuente óptica, Hz | 60 |
Tipo de iluminación de fondo de la matriz | LED |
Vida útil de la iluminación de fondo LED, h | 50000 |
Interfaz | HDMI |
Intervalo de temperatura de funcionamiento, °C | -15...+55 |
Intervalo de humedad de funcionamiento, % | 10 — 90 |
Alimentación | CA 110–220 V, CC 5–12 V/1 A (Tipo C) |
Consumo de energía, W | 12 (máx.) |
