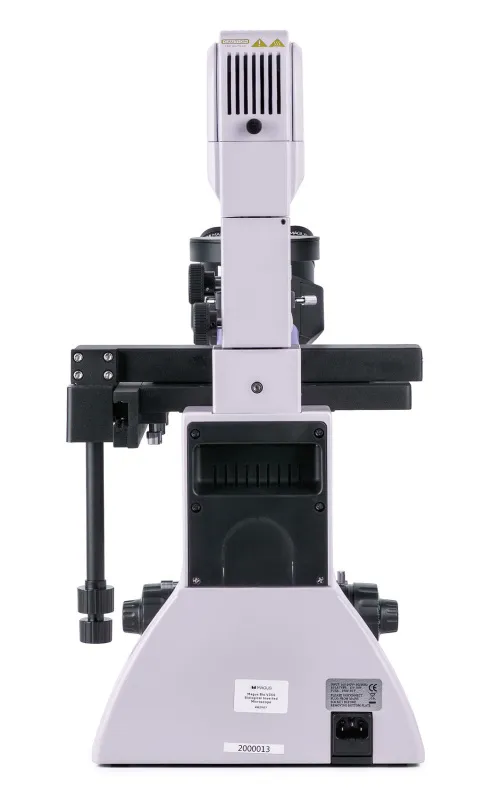

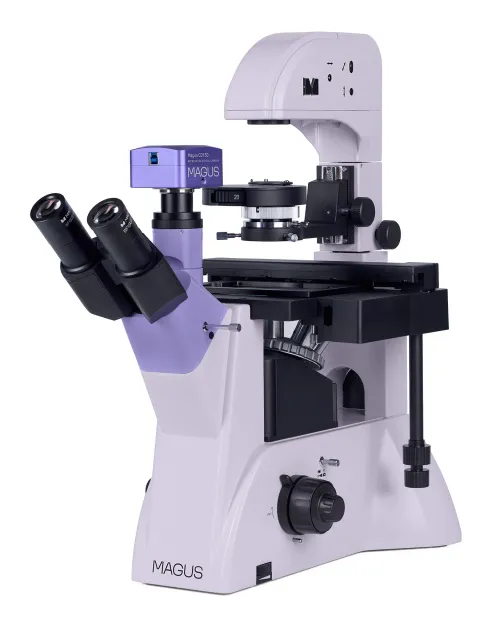

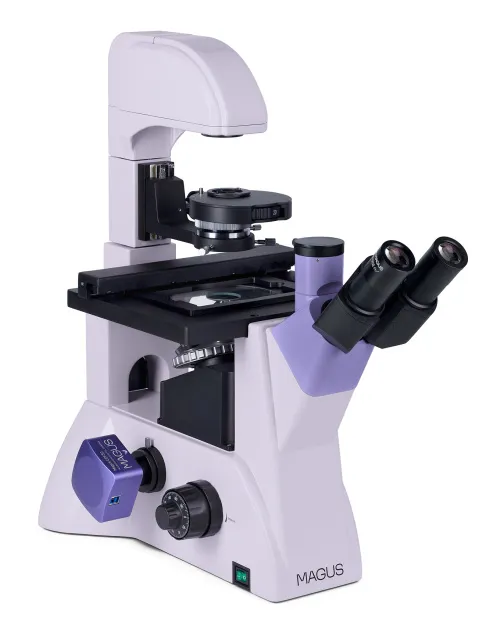

Microscopio biológico invertido digital MAGUS Bio VD350

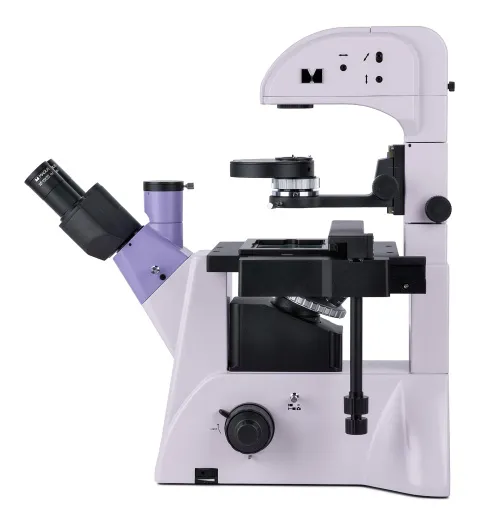

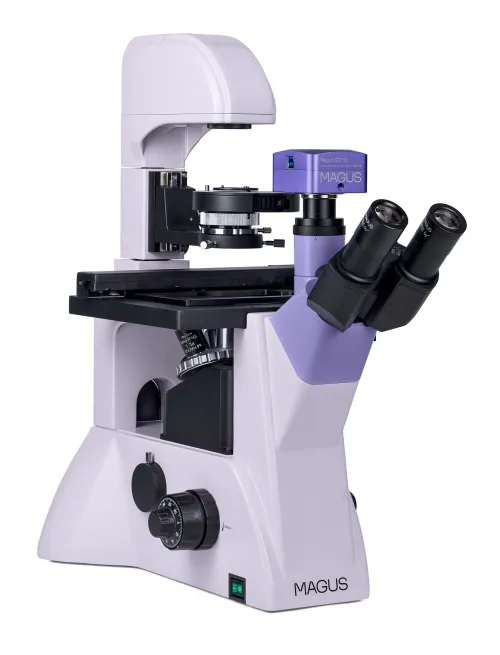

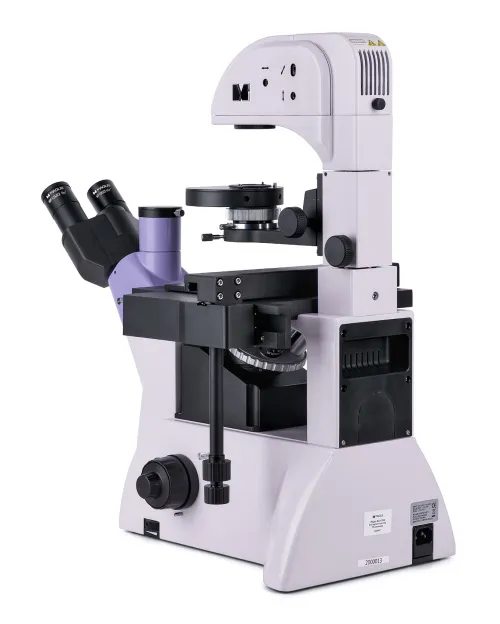

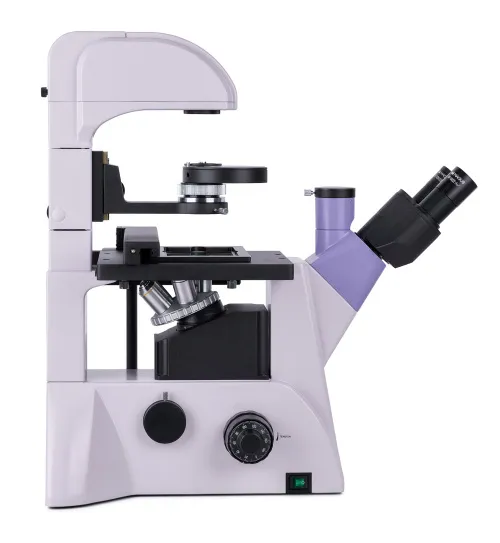

El modelo MAGUS Bio V350 es un microscopio biológico con diseño invertido que se utiliza para estudiar muestras teñidas y sin teñir contenidas en envases de laboratorio: placas de Petri, frascos. La altura de las placas de Petri puede ser de 55 mm, y si inclina el soporte de la fuente de luz, hasta 165 mm. El grosor de la base de los recipientes compatibles puede ser de hasta 1,2 mm. El microscopio utiliza las técnicas de microscopía de campo claro y contraste de fases con luz transmitida; dispone de un tubo trinocular y un puerto lateral para cámara para instalar una cámara digital y un monitor. Se utiliza para trabajos cotidianos de laboratorio y de investigación, así como con fines educativos.

Cámara digital

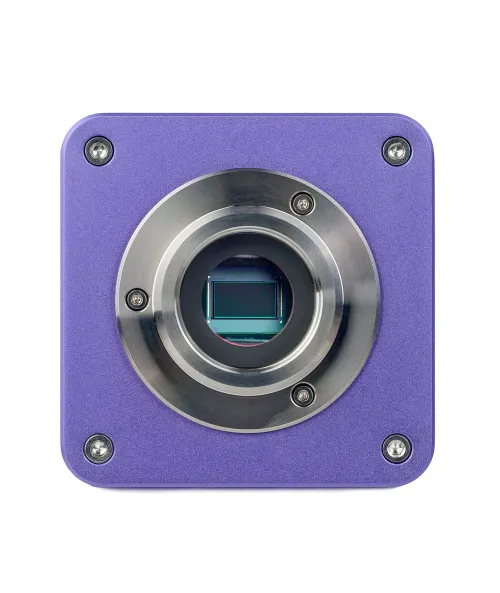

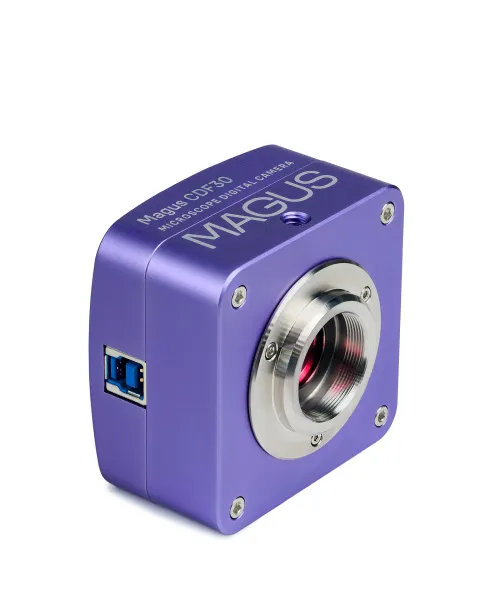

Ocular de vídeo con sensor digital SONY Exmor de 8,3 MP. El sensor utiliza tecnología de retroiluminación para mejorar la sensibilidad a la luz, así como para producir imágenes brillantes y claras, incluso con poca luz. La cámara se utiliza para trabajar con la técnica de microscopía de campo oscuro o campo claro en objetivos con un aumento de 4x, 10x y 20x. También funciona con microscopios estereoscópicos. Se utiliza un puerto USB 3.0 con alta velocidad de transferencia de datos (5 Gbps) para conectarla a un ordenador y mostrar las imágenes en la pantalla.

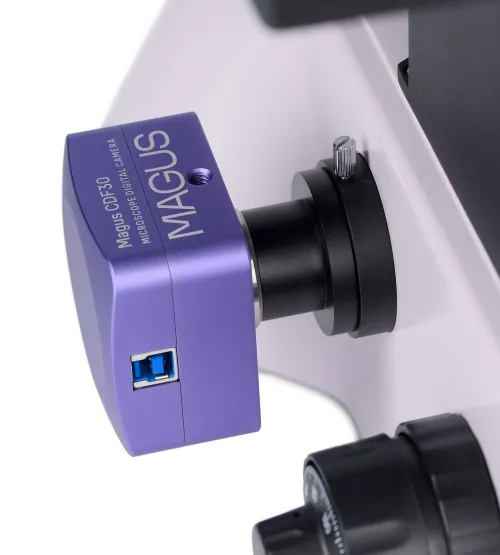

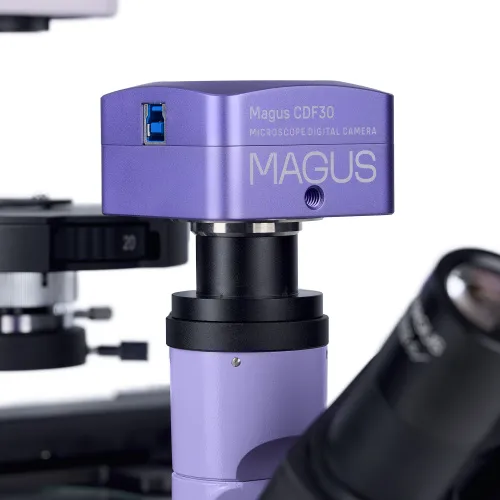

La cámara MAGUS CDF30 puede instalarse en el tubo trinocular o en el tubo ocular de un microscopio. El campo de visión máximo sin defectos ópticos puede alcanzarse utilizando un adaptador con un aumento de 0,65x a 0,9x. Para instalarla en el tubo ocular, además del adaptador, también necesitará un adaptador que coincida con el diámetro del tubo.

La imagen se muestra en la pantalla del ordenador con una resolución máxima de 3840x2160 píxeles. La frecuencia de fotogramas es de 45 fps. Con una resolución inferior (1920x1080 píxeles), la frecuencia de fotogramas aumenta a 70 fps. Las transiciones entre fotogramas son casi imperceptibles, sin retrasos, por lo que la cámara puede utilizarse para estudiar y mostrar objetos en movimiento. Las fotos y los vídeos se graban y guardan en varios formatos.

Óptica

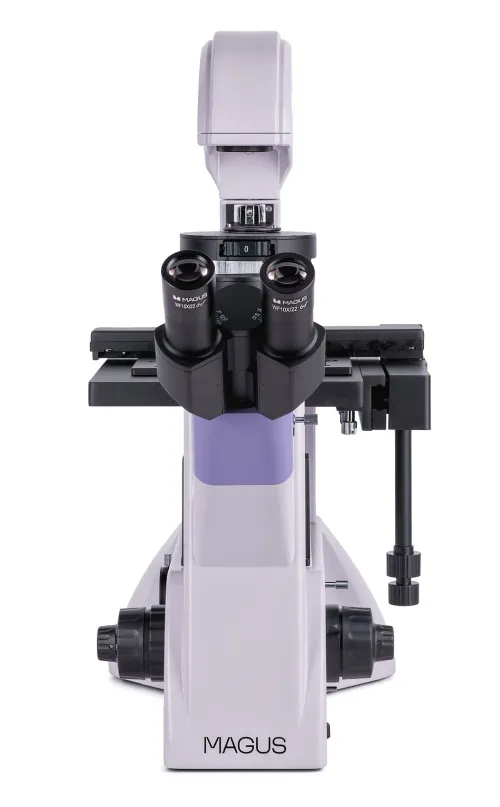

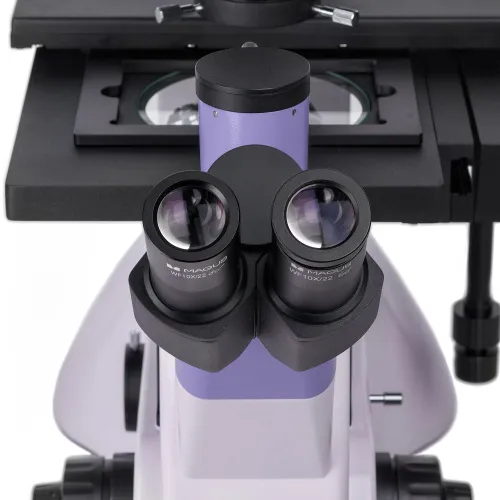

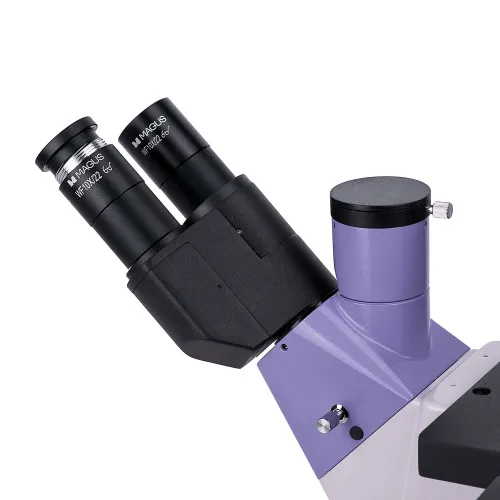

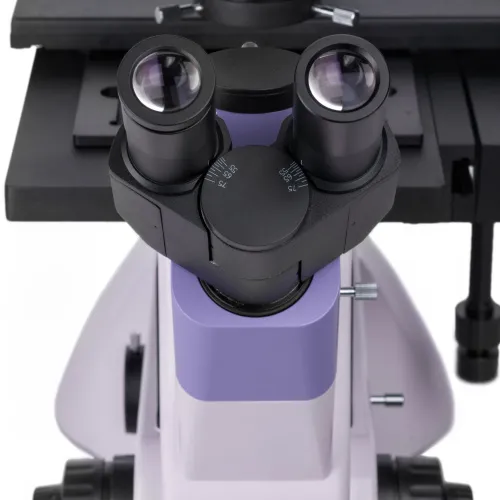

Al montar el microscopio, puede seleccionar la posición del cabezal trinocular: Se puede girar 180° para ajustar la altura de la pupila de salida. Utilice el tubo vertical del cabezal para instalar un monitor y el puerto lateral del cuerpo del microscopio para instalar una cámara digital. La división del haz de luz en el cuerpo del microscopio se realiza según la proporción 100/0 o 0/100, así como también en la proporción 50/50 en el tubo trinocular (cuando está abierto) o 100/0 (cuando está cerrado).

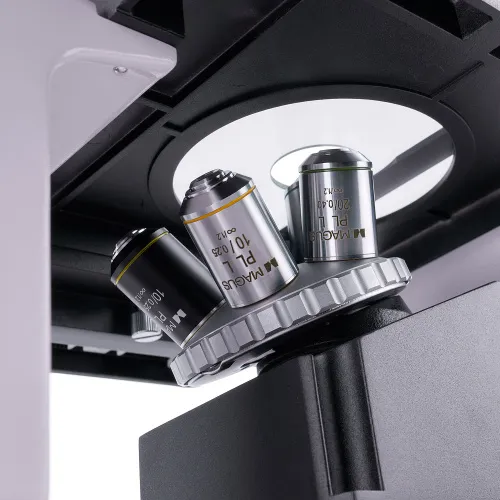

El kit incluye cuatro objetivos plano acromáticos corregidos al infinito, uno de los cuales es un objetivo de fase. Una vez instalados los cuatro objetivos en el revólver giratorio, queda una posición libre para instalar un objetivo adicional.

Iluminación

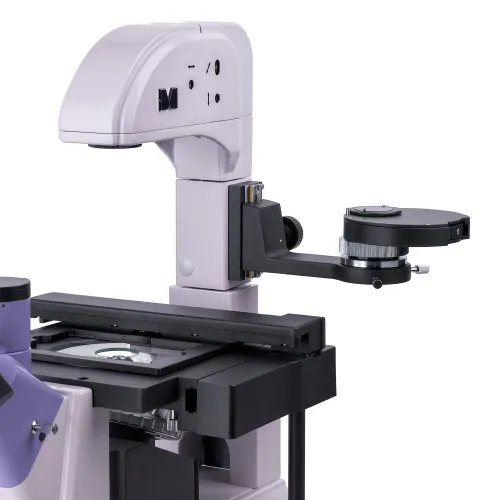

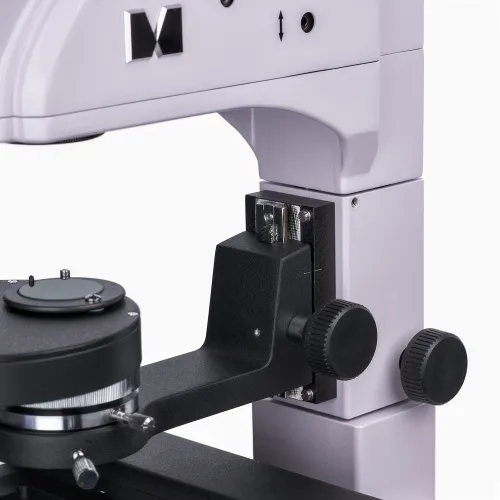

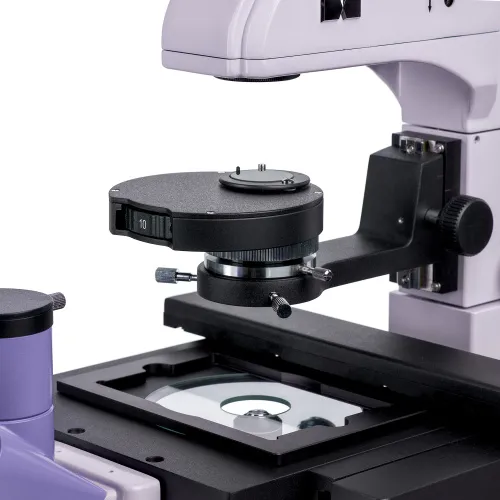

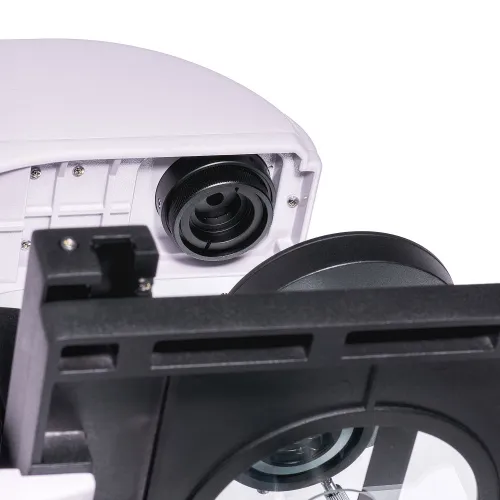

El condensador de contraste de fases permite cambiar de forma fácil y cómoda desde una técnica de microscopía a otra. El condensador tiene cuatro posiciones de trabajo: una posición libre para la técnica de campo claro, y posiciones para usar objetivos de contraste de fases de 10x, 20x y 40x.

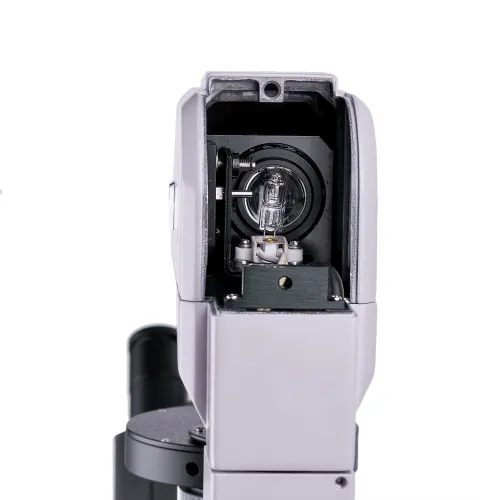

La fuente de luz transmitida es una bombilla halógena de 30 W que emite luz con una temperatura de color que permite trabajar de forma cómoda. La bombilla tiene brillo ajustable y funciona con corriente alterna. El sistema de iluminación permite usar la iluminación Köhler para mejorar la calidad de la imagen.

Platina y mecanismo de enfoque

Se incluyen cuatro soportes para placas de Petri para la platina. La muestra observada se puede desplazar a lo largo de los ejes horizontal y vertical mediante un micrómetro mecánico, mientras que la platina permanece estática. Los soportes están diseñados para contener recipientes de laboratorio de diferentes tamaños.

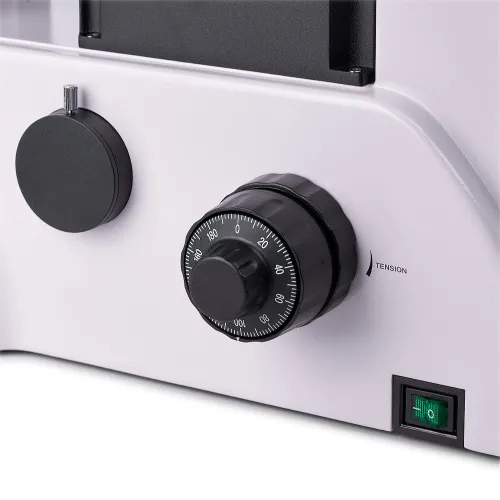

El mecanismo de enfoque funciona de forma fluida. El mecanismo de enfoque aproximado tiene un mando de bloqueo y ajuste de tensión. Valor de incremento del enfoque preciso: 2 µm. Los mandos de ajuste están situados en la base del microscopio para que pueda mantener las manos en una posición más relajada mientras trabaja.

Accesorios

Existen accesorios adicionales para maximizar las prestaciones del microscopio que incluyen oculares, objetivos de fase, cámaras digitales y portaobjetos de calibración.

Características principales del microscopio:

• Estudio de muestras contenidas en envases de laboratorio de hasta 55 mm de altura y con un grosor de hasta 1,2 mm en la base
• Si inclina el soporte de la fuente de luz, puede utilizar placas de Petri de hasta 165 mm de altura
• Técnicas de campo claro y contraste de fases; condensador de contraste de fases con diafragma de campo
• Platina con 4 soportes para placas de Petri de diferentes tamaños; micrómetro mecánico para desplazar la muestra a lo largo de dos ejes
• El cabezal del microscopio gira 180°
• Dos opciones para instalar una cámara y un monitor: en el tubo vertical y en el cuerpo del microscopio
• Fuente de luz transmitida: lámpara halógena de 30 W que funciona con una fuente de alimentación de CA
• Amplia gama de accesorios opcionales

Características principales de la cámara:

• Sensor CMOS en color SONY Exmor con iluminación de fondo, alta sensibilidad lumínica
• Funcionamiento en campo oscuro y campo claro con objetivos de 4x, 10x y 20x
• Conexión al ordenador mediante una interfaz USB 3.0 con una velocidad de transferencia de datos de 5 Gbps
• Salida de imágenes a un monitor en resolución ultraalta 4K 3840x2160 píxeles (45 fps) o Full HD 1920x1080 píxeles (70 fps)
• Se incluyen controladores y software de procesamiento de imágenes
• Instalación en el tubo trinocular o en el tubo ocular de un microscopio

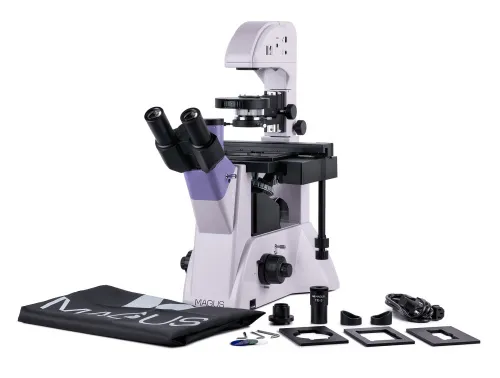

El kit incluye:

• Cámara digital MAGUS CDF30 (cámara digital, cable USB, CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
• Soporte con fuente de alimentación integrada, fuente de luz transmitida, mecanismo de enfoque, platina, soporte de condensador, revólver giratorio y tubo trinocular
• Condensador de contraste de fase
• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 10x/0,25 WD 4,27 mm
• Objetivo plano acromático corregido al infinito: PL 10x/0,25 WD 4,27 mm
• Objetivo plano acromático corregido al infinito: PL 20x/0,40 WD 8,0 mm
• Objetivo plano acromático corregido al infinito: PL 40x/0,60 WD 3,5 mm
• Ocular de 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Ojera (2 unidades)
• Telescopio de centrado
• Placa de platina redonda
• Micrómetro mecánico para desplazar la muestra observada
• Soporte de ventosa (4 unidades)
• Adaptador de cámara con montura C
• Filtro de color
• Cable de alimentación CA
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Objetivo plano acromático corregido al infinito: PL 4x/0,10 WD 21 mm
• Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 20x/0,40 WD 8,0 mm
• Objetivo plano acromático corregido al infinito: objetivo de fase PHP2 40x/0,60 WD 3,5 mm
• Portaobjetos de calibración
• Monitor LCD
