Estereomicroscopio digital MAGUS Stereo D8TR para reparaciones electrónicas

La solución lista para soldar, reparar y controlar la calidad se basa en el cabezal del microscopio de la serie MAGUS Stereo 8H y el soporte para microscopio MAGUS UT2.

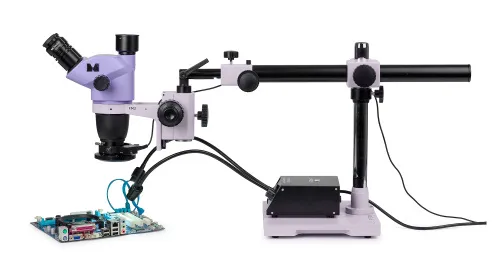

El microscopio estereoscópico con sistema óptico Greenough proporciona detalles precisos de la topografía de la superficie sin pérdida de orientación espacial, lo que garantiza una gran profundidad de campo. El microscopio trinocular es adecuado para quienes prefieren manejar el microscopio en su postura normal y observar la muestra a través de los oculares.

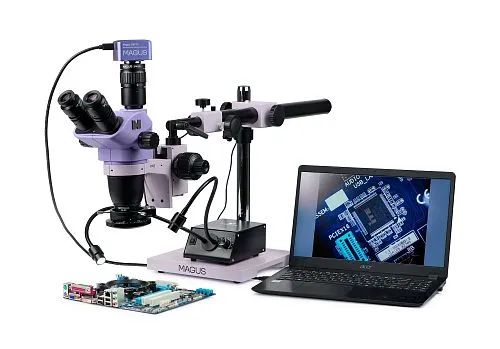

La cámara del microscopio digital permite la grabación del proceso de observación, así como sus resultados intermedios y finales. La cámara está equipada con un puerto USB 3.0 y transfiere una imagen a la pantalla de un ordenador. La velocidad de transferencia de datos es 10 veces más rápida que la de las cámaras provistas con una interfaz USB 2.0.
El microscopio está equipado con dos iluminadores de luz reflejada: una lámpara anular con filtro de polarización y una lámpara de cuello de cisne.
El microscopio optimiza la ergonomía del puesto de trabajo, mejorando así la comodidad y la productividad del operador.

Cámara digital

La cámara digital montada en el tubo trinocular mediante un adaptador de montura C registrará los resultados intermedios y finales del proceso de observación. Esta función se utiliza para el control de calidad y la creación de una base de datos. La cámara de 21 MP del adaptador de montura en C de 1x proporcionará la resolución deseada para las observaciones con microscopio estereoscópico, y el sensor de 4/3" mostrará el campo de visión más amplio posible. Con el aumento mínimo del microscopio, el campo de visión en la pantalla del ordenador será de 53,5x37 mm.

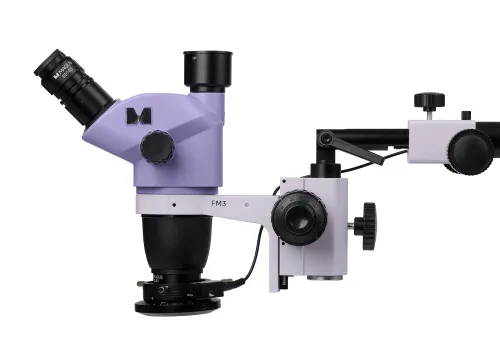

Cabezal del microscopio

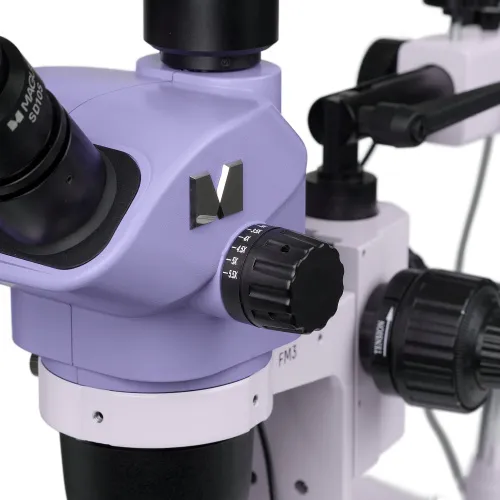

El objetivo zoom permite cambiar suavemente el aumento hasta 8,4x sin pérdida de enfoque. El microscopio genera una imagen tridimensional vertical (no invertida). La lente de objetivo auxiliar de 0,5x modifica el rango de aumentos, el campo de visión y la distancia de trabajo del microscopio.
Si se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 3,25–27,5x y una distancia de trabajo de 177 mm para soldadura.
Si no se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 6,5–55x y una distancia de trabajo de 105 mm para el control de calidad. Las manipulaciones de los instrumentos requieren un campo de visión mayor que la observación visual en el control de calidad. Cuando se observa a través de los oculares, el diámetro del campo de visión con la lente auxiliar de 0,5x es de 67,7 mm utilizando un aumento de microscopio de 3,25x, y es de 8 mm utilizando un aumento de 27,5x. La configuración básica incluye oculares de 10x/22 mm con ajuste de las dioptrías y distancia de acomodación ocular para trabajar con gafas.

Iluminadores

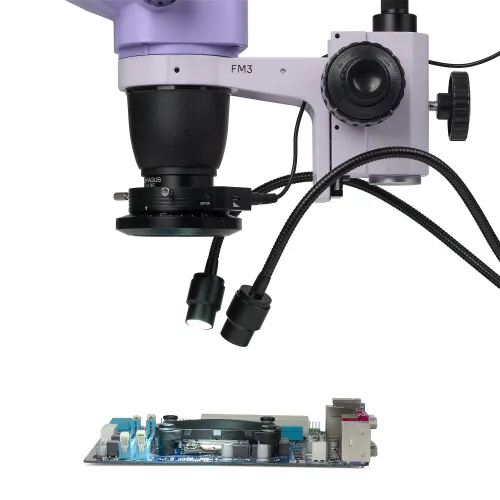

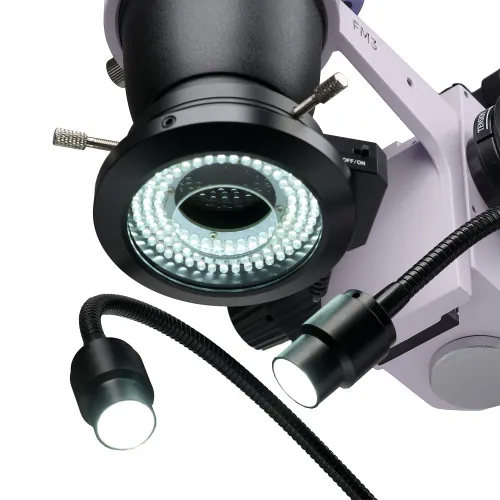

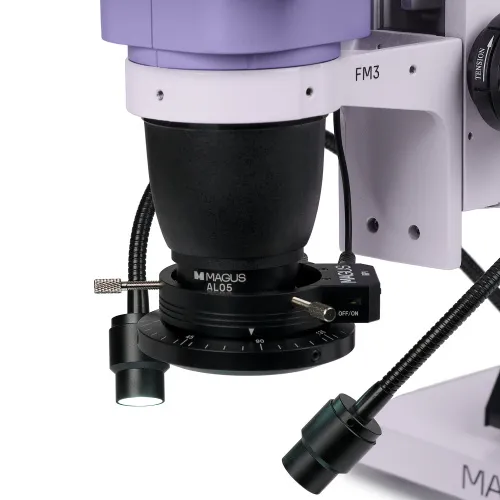

Diferentes tareas requieren diferentes tipos de iluminación. El kit incluye dos iluminadores. La lámpara anular con polarizador elimina el resplandor del metal. La lámpara de cuello de cisne crea sombras que permiten a nuestra visión detectar la topografía de la superficie.

Soporte

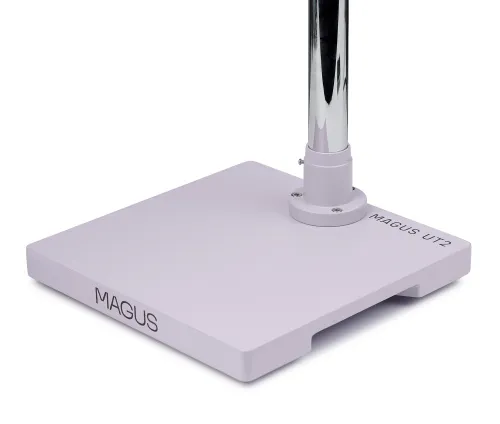

El soporte universal con una base sólida minimiza las vibraciones provocadas por el movimiento, mientras que el largo brazo horizontal amplía el área de trabajo.

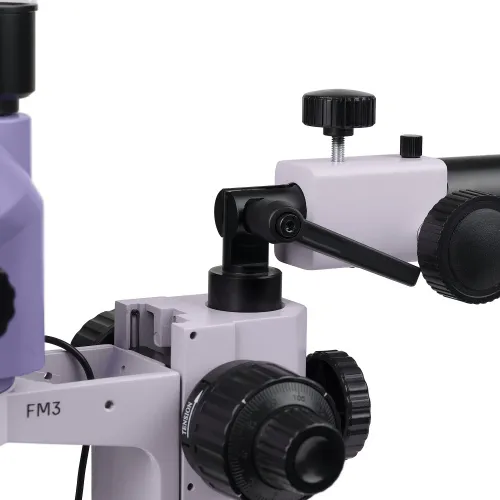

No siempre es conveniente mover el objeto en la trayectoria óptica durante el trabajo. A veces es preferible mover el cabezal del microscopio. El mando de microajuste permite un suave movimiento horizontal del cabezal del microscopio hacia delante y hacia atrás.

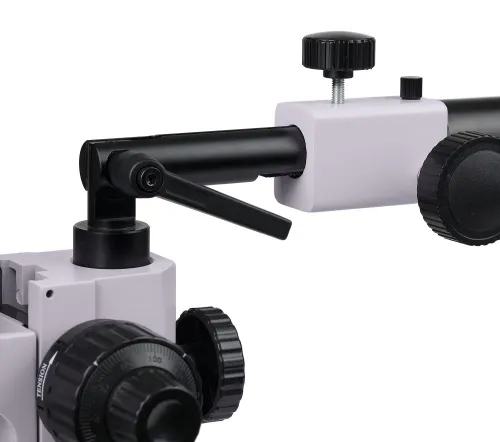

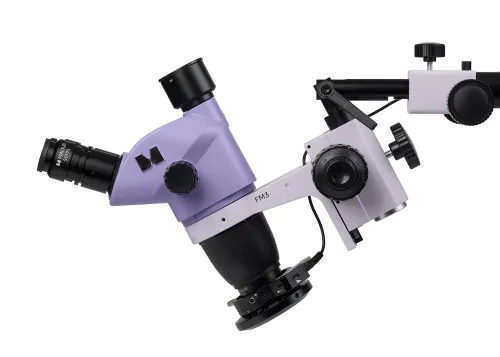

En el extremo del soporte hay un mecanismo para cambiar el ángulo del eje óptico. El operador puede observar la muestra que está sobre la mesa, mirándola desde un ángulo. Esta característica hace que sea más cómodo realizar manipulaciones, comprobar la calidad de la soldadura y observar objetos curvos.

Mecanismo de enfoque

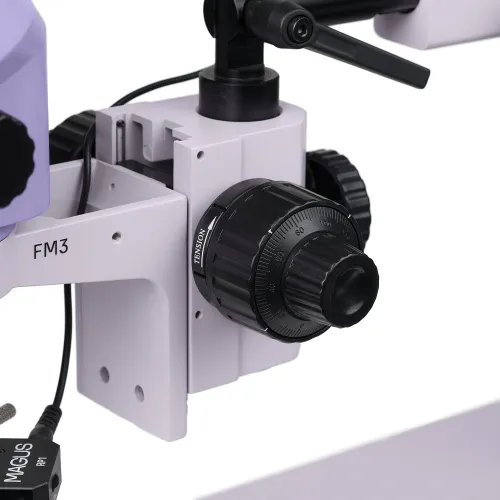

El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso. El enfoque preciso facilita el ajuste del microscopio cuando se utilizan aumentos superiores a 40x. Los mandos de enfoque son coaxiales, es decir, están situados a ambos lados del microscopio. La tensión de enfoque aproximado es ajustable.

Accesorios y soluciones completas

Unas condiciones de trabajo cómodas mejoran la productividad del operador. Nuestras soluciones completas se basan en la experiencia de los ingenieros electrónicos. Al mismo tiempo, MAGUS ofrece otros componentes con los que se puede montar el kit de microscopio en función de su presupuesto y preferencias, así como de las tareas a resolver. Además, en el futuro, se podrá complementar el kit con los accesorios necesarios.

Características del microscopio:

• Cabezal de microscopio trinocular con un tubo vertical para instalar una cámara
• El objetivo zoom permite un cambio de aumento suave sin pérdida de enfoque; relación de zoom 8,4:1
• Ventajas del sistema óptico Greenough: gran profundidad de campo, visualización 3D de alta resolución, diseño compacto y precio razonable
• La lente objetivo auxiliar de 0,5x permite opciones adicionales de aumento, campo de visión y distancia de trabajo
• El soporte universal amplía el área de trabajo, lo que permite posicionar de manera precisa el cabezal del microscopio por encima de la muestra y ajustar con precisión la posición del cabezal
• El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso: el manejo es cómodo en toda la gama de aumentos del microscopio
• Dos iluminadores de luz reflejada: lámpara anular con filtro de polarización y lámpara de cuello de cisne
• Los componentes se pueden sustituir y se pueden instalar accesorios adicionales a petición del usuario

Características de la cámara:

• El sensor de 21 MP ofrece la mejor resolución para la observación estereomicroscópica
• El sensor de 4/3" mostrará el mayor campo de visión posible en la pantalla
• La frecuencia de fotogramas de 17 fps con la máxima resolución es suficiente para ajustar el enfoque
• Hasta 192 fps a resolución reducida para presentaciones en clase y grabación de vídeo; movimiento suave de las muestras sin sacudidas ni retrasos
• El sensor en color SONY Exmor de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad lumínica incluso en condiciones de poca luz: imágenes más nítidas, brillantes y con mayor saturación de color
• Interfaz USB 3.0 para una rápida transferencia de datos sin sacudidas ni retrasos
• El software incluye funciones de fotografía, grabación de vídeo, edición, visualización en un monitor externo y mediciones lineales y angulares
• El adaptador de montura C de 1x incluido con distancia de enfoque ajustable se utiliza para montar una cámara en el microscopio

El kit incluye:

• Cámara digital MAGUS CBF70 (cámara digital, cable USB, dispositivo de almacenamiento con controladores y demás software, guía del usuario y tarjeta de garantía)
• Cabezal del microscopio MAGUS Stereo 8TH – pieza objetivo y tubos oculares
• Ocular de 10х/22 mm con distancia de acomodación ocular y ajuste de las dioptrías (2 unidades)
• Soporte para microscopio MAGUS UT2
• Montura de enfoque MAGUS FM3
• Lámpara anular LED MAGUS RP1 con polarizador
• Lámpara de cuello de cisne doble MAGUS LED DGL2
• Lente auxiliar MAGUS AL05 0,5х/177 mm
• Adaptador de montura C MAGUS ZFA100
• Guía del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 15x/16 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Ocular de 30x/8 mm (2 unidades)
• Lente objetivo auxiliar de 1,5x
• Lente objetivo auxiliar de 2x
• Lámpara anular
• Lámpara anular con conmutación de sectores
• Cámara digital HDMI
• Monitor LCD
• Adaptador de montura C de 0,5x con distancia de enfoque ajustable
• Portaobjetos de calibración
