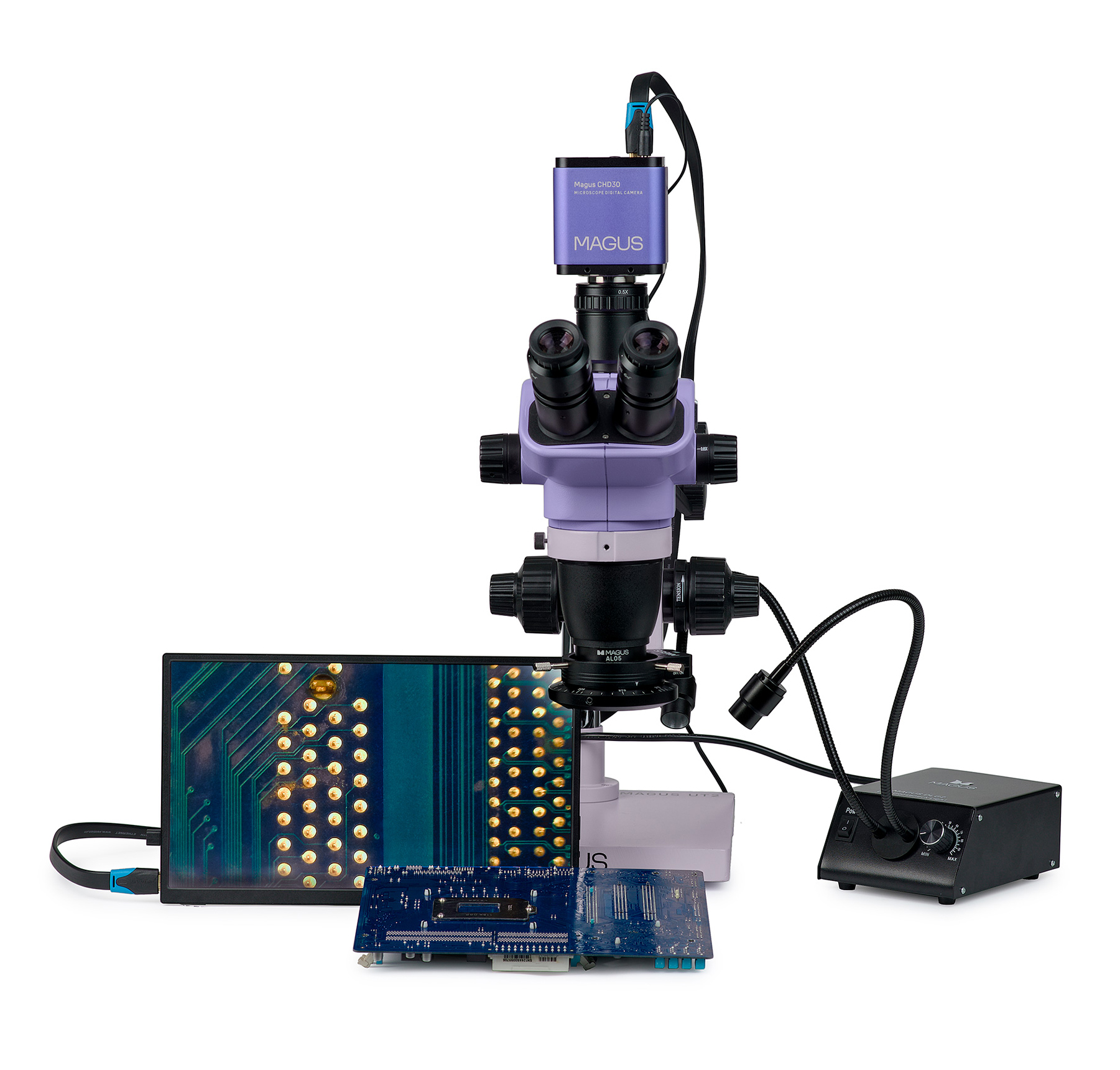

Estereomicroscopio digital MAGUS Stereo D8TR LCD para reparación de electrónica
Con cámara y monitor. Ampliación: 3,25–55х. Sistema óptico Greenough. Cabezal de microscopio trinocular, soporte universal con microajuste, enfoque aproximado y preciso, lámpara anular con filtro de polarización, lámpara de cuello de cisne
ID de producto | 84846 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555024400 |
Peso del envío | 25.55 kg |
=== Delimitador === | Especificaciones del microscopio |
La solución lista para soldar, reparar y controlar la calidad se basa en el cabezal del microscopio de la serie MAGUS Stereo 8H y el soporte para microscopio MAGUS UT2.
La cámara incorpora un puerto HDMI para transmitir la imagen directamente a la pantalla de un monitor sin necesidad de conexión a un ordenador.
El microscopio estereoscópico con sistema óptico Greenough proporciona detalles precisos de la topografía de la superficie sin pérdida de orientación espacial, lo que garantiza una gran profundidad de campo. El microscopio trinocular con monitor permite dos tipos de observación: a través de los oculares o en la pantalla del monitor.
El microscopio está equipado con dos iluminadores de luz reflejada: una lámpara anular con filtro de polarización y una lámpara de cuello de cisne.
El microscopio optimiza la ergonomía del puesto de trabajo, mejorando así la comodidad y la productividad del operador.
Cámara digital
La cámara digital está equipada con un sensor de 2MP que produce una imagen realista en resolución Full HD (1920x1080 píxeles).
La observación en la pantalla exige una mayor velocidad de fotogramas, a medida que las manos y el instrumento se mueven bajo el microscopio. La cámara se monta en el tubo trinocular mediante un adaptador de montura C y se conecta al monitor a través de una salida HDMI. El modo HDMI admite 60 fotogramas por segundo, que es el mínimo para permitir una transferencia de fotogramas fluida y sin retrasos a la pantalla. El enfoque automático garantiza que la imagen permanezca enfocada cuando se mueve la PCB.
La interfaz wifi conecta la cámara al ordenador para permitir la grabación del proceso de observación, así como sus resultados intermedios y finales.
Monitor LCD
El monitor se conecta a una cámara montada en el microscopio para mostrar una imagen en tiempo real. Es compatible con las cámaras MAGUS HDMI que trabajan con resolución Full HD.
La diagonal de la pantalla es de 13,3 pulgadas. La matriz IPS proporciona imágenes brillantes con amplios ángulos de visión. Si se mira el monitor en ángulo, no hay distorsión del color.
El monitor se coloca sobre la mesa o se fija a la cámara.
El microscopio trinocular con monitor será adecuado para quienes prefieran mirar hacia delante en lugar de hacia abajo a una placa de circuito. Llevará algún tiempo acostumbrarse a este método de observación, pero la espalda y el cuello no se cansarán. Este modelo también será adecuado para los educadores a la hora de enseñar a los estudiantes.
Con el aumento mínimo del microscopio, el campo de visión en la pantalla será de 44,3x24,9 mm.

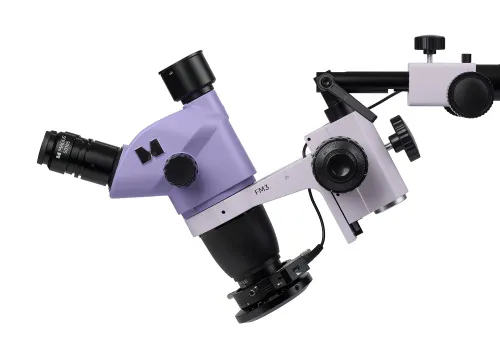

Cabezal del microscopio

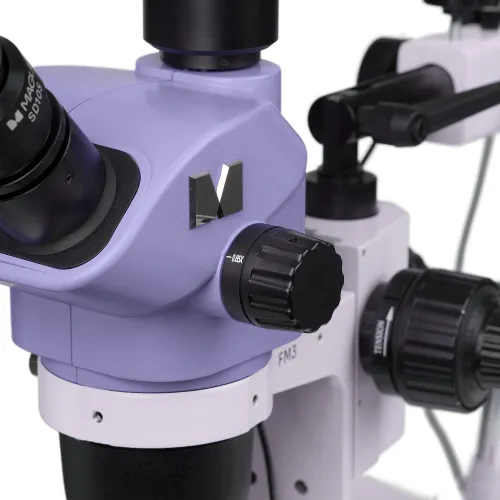

El objetivo zoom permite cambiar suavemente el aumento hasta 8,4x sin pérdida de enfoque. El microscopio genera una imagen tridimensional vertical (no invertida). La lente de objetivo auxiliar de 0,5x modifica el rango de aumentos, el campo de visión y la distancia de trabajo del microscopio.

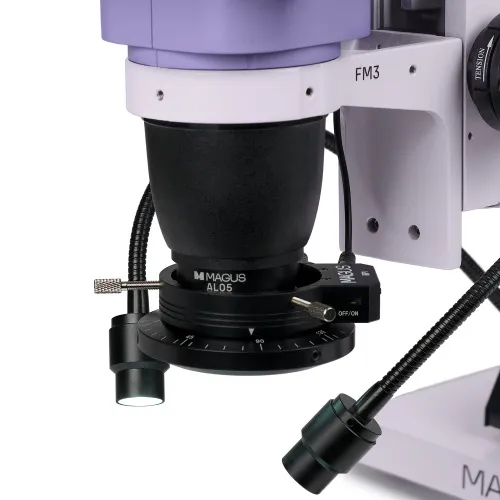

Si se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 3,25–27,5x y una distancia de trabajo de 177 mm para soldadura.
Si no se utiliza la lente auxiliar de 0,5x, se obtiene un aumento de 6,5–55x y una distancia de trabajo de 105 mm para el control de calidad.
Las manipulaciones de los instrumentos requieren un campo de visión mayor que la observación visual en el control de calidad. Cuando se observa a través de los oculares, el diámetro del campo de visión con la lente auxiliar de 0,5x es de 67,7 mm utilizando un aumento de microscopio de 3,25x, y es de 8 mm utilizando un aumento de 27,5x.
La configuración básica incluye oculares de 10x/22 mm con ajuste de las dioptrías y distancia de acomodación ocular para trabajar con gafas.

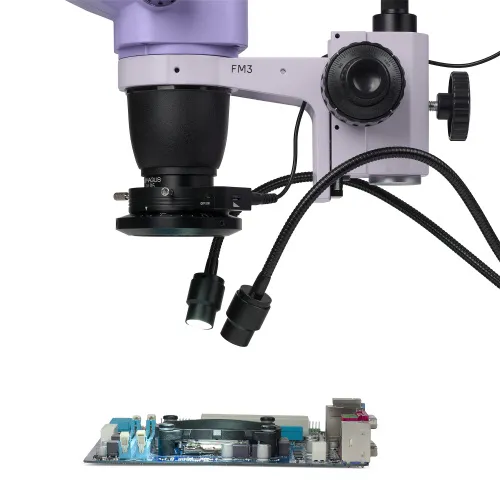

Iluminadores

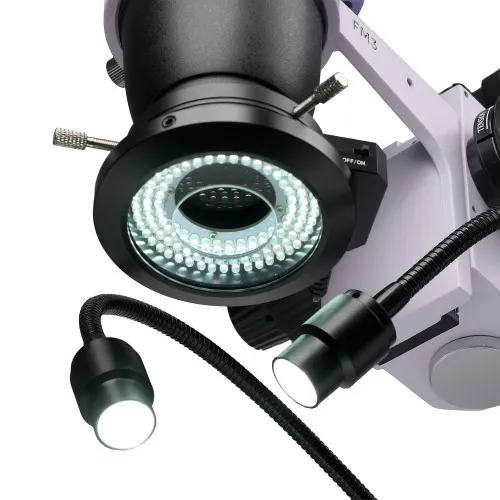

Diferentes tareas requieren diferentes tipos de iluminación. El kit incluye dos iluminadores. La lámpara anular con polarizador elimina el resplandor del metal. La lámpara de cuello de cisne crea sombras que permiten a nuestra visión detectar la topografía de la superficie.
Soporte

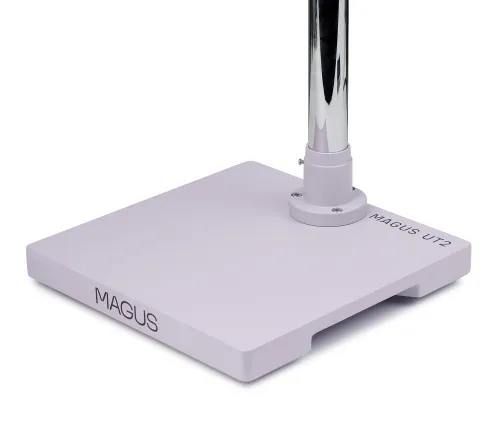

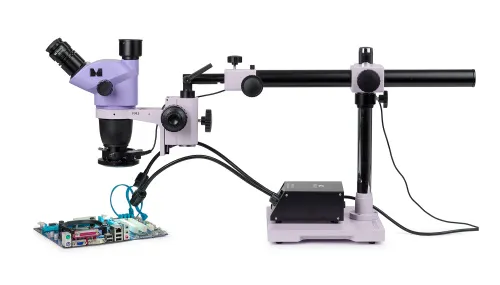

El soporte universal con una base sólida minimiza las vibraciones provocadas por el movimiento, mientras que el largo brazo horizontal amplía el área de trabajo.
No siempre es conveniente mover el objeto en la trayectoria óptica durante el trabajo. A veces es preferible mover el cabezal del microscopio. El mando de microajuste permite un suave movimiento horizontal del cabezal del microscopio hacia delante y hacia atrás.

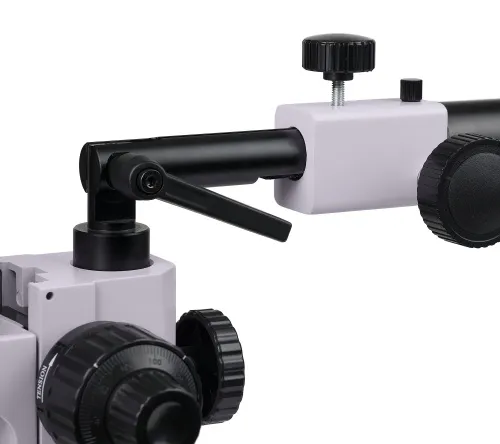

En el extremo del soporte hay un mecanismo para cambiar el ángulo del eje óptico. El operador puede observar la muestra que está sobre la mesa, mirándola desde un ángulo. Esta característica hace que sea más cómodo realizar manipulaciones, comprobar la calidad de la soldadura y observar objetos curvos.

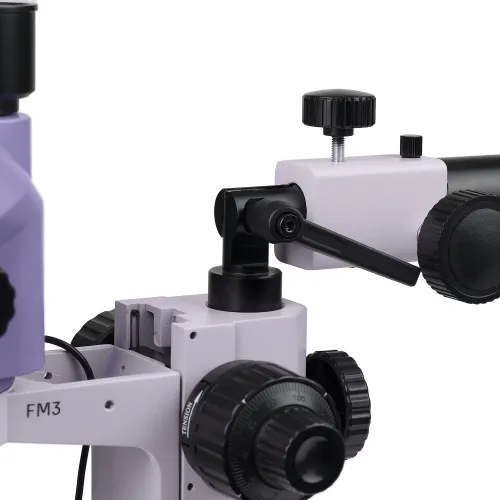

Mecanismo de enfoque

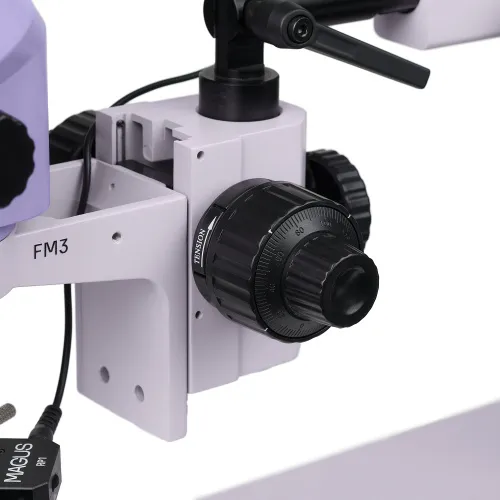

El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso. El enfoque preciso facilita el ajuste del microscopio cuando se utilizan aumentos superiores a 40x. Los mandos de enfoque son coaxiales, es decir, están situados a ambos lados del microscopio. La tensión de enfoque aproximado es ajustable.
Accesorios y soluciones completas
Unas condiciones de trabajo cómodas mejoran la productividad del operador. Nuestras soluciones completas se basan en la experiencia de los ingenieros electrónicos. Al mismo tiempo, MAGUS ofrece otros componentes con los que se puede montar el kit de microscopio en función de su presupuesto y preferencias, así como de las tareas a resolver. Además, en el futuro, se podrá complementar el kit con los accesorios necesarios.
Características del microscopio:
- Cabezal de microscopio trinocular con un tubo vertical para instalar una cámara
- El objetivo zoom permite un cambio de aumento suave sin pérdida de enfoque; relación de zoom 8,4:1
- Ventajas del sistema óptico Greenough: gran profundidad de campo, visualización 3D de alta resolución, diseño compacto y precio razonable
- La lente objetivo auxiliar de 0,5x permite opciones adicionales de aumento, campo de visión y distancia de trabajo
- El soporte universal amplía el área de trabajo, lo que permite posicionar de manera precisa el cabezal del microscopio por encima de la muestra y ajustar con precisión la posición del cabezal
- El mecanismo de enfoque tiene funciones de enfoque aproximado y preciso: el manejo es cómodo en toda la gama de aumentos del microscopio
- Dos iluminadores de luz reflejada: lámpara anular con filtro de polarización y lámpara de cuello de cisne
- Los componentes se pueden sustituir y se pueden instalar accesorios adicionales a petición del usuario
Características de la cámara:
- La cámara funciona de forma autónoma a través de una interfaz HDMI, sin necesidad de conectarla a un ordenador ni instalar software. Se conecta a un ordenador a través de una interfaz USB 2.0
- El enfoque automático en modo HDMI facilita el ajuste de la nitidez de la imagen
- La resolución de la cámara es de 1920x1080 píxeles, que es ideal para mostrar imágenes en un monitor con calidad Full HD
- 60 fps a través de HDMI garantizan una visualización fluida, sin tirones ni retrasos
- 25 fps a través de wifi son suficientes para el ajuste del enfoque y el procesamiento de imágenes por software
- El sensor SONY en color de tipo CMOS ofrece un bajo nivel de ruido y una alta sensibilidad lumínica
- El software incluye funciones de fotografía, grabación de vídeo, edición, visualización en un monitor externo y mediciones lineales y angulares
El kit incluye:
- Cámara digital MAGUS CHD30 (cámara digital, cable HDMI (1,5 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador wifi USB, adaptador de corriente de 12 V/1 A (euro), dispositivo de almacenamiento con controladores y software, guía del usuario y tarjeta de garantía)
- Monitor LCD MAGUS MCD20
- Cabezal del microscopio MAGUS Stereo 8TH – pieza objetivo y tubos oculares
- Ocular de 10х/22 mm con distancia de acomodación ocular y ajuste de las dioptrías (2 unidades)
- Soporte para microscopio MAGUS UT2
- Montura de enfoque MAGUS FM3
- Lámpara anular LED MAGUS RP1 con polarizador
- Lámpara de cuello de cisne doble MAGUS LED DGL2
- Lente auxiliar MAGUS AL05 0,5х/177 mm
- Adaptador de montura C MAGUS ZFA050
- Guía del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala de medición
- Ocular de 15x/16 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Ocular de 30x/8 mm (2 unidades)
- Lente objetivo auxiliar de 1,5x
- Lente objetivo auxiliar de 2x
- Lámpara anular
- Lámpara anular con conmutación de sectores
- 1 adaptador de montura C de 1x con distancia de enfoque ajustable
- Portaobjetos de calibración
ID de producto | 84846 |
Marca | MAGUS |
Garantía | 5 años |
EAN | 5905555024400 |
Peso del envío | 25.55 kg |
Especificaciones del microscopio | |
Tipo | estéreo/instrumental |
Tipo de cabezal del microscopio | trinocular |
Ángulo de inclinación de cabezal | 45° |
Ampliación, x | 3.25 — 55 |
Relación de zoom | 8,4:1 |
Diámetro del tubo del ocular, mm | 30 |
Oculares | 10x/22 mm, larga distancia de acomodación ocular. (*opcional: 10x/22 mm con escala, 15x/16, 20x/12, 25x/9, 30x/8) |
Distancia interpupilar, mm | 54 — 75 |
Ajuste dióptrico | ±5 en cada ocular |
Enfoque | coaxial, enfoque aproximado (45 mm, con ajuste de tensión) y ajuste preciso (0,002 mm) |
Iluminación | LED |
Ajuste del brillo | ✓ |
Alimentación | fuente de alimentación de CA, 115–230/50/60 |
Intervalo de temperatura de funcionamiento, °C | 0...+40 |
Posibilidad de conectar accesorios | objetivos auxiliares (1,5х, 2х) |
Nivel de usuario | usuarios experimentados, profesionales |
Montaje y nivel de dificultad de instalación | complicado |
Sistema óptico | microscopio estereoscópico Greenough |
Aplicación | investigación aplicada |
Ubicación de la iluminación | superior |
Método de investigación | campo claro |
Cámara digital incluida | ✓ |
Diámetro del brazo horizontal, mm | 38 |
Longitud del brazo horizontal, mm | 470 |
Diámetro del brazo vertical, mm | 38 |
Longitud del brazo vertical, mm | 493 |
Rango de desplazamiento horizontal, mm | 380 |
Altura máxima de la muestra, mm | 150 (cuando no se utilizan lentes objetivo auxiliares), 65 (cuando se utiliza una lente objetivo auxiliar de 0,5x) |
Diámetro del pasador de montaje, mm | 32 |
Dimensiones de la base del soporte, mm | 252x252x30 |
Cámara digital | |
Sensor | SONY CMOS |
Color/monocromo | color |
Megapíxeles | 2 |
Resolución máxima, píxeles | 1920x1080 |
Tamaño del sensor | 1/1,9" (7,20x4,05 mm) |
Tamaño del píxel, µm | 3.75x3.75 |
Conectores de interfaz | Wi-Fi, HDMI 1,4 |
Tarjeta de memoria | SD hasta 32 GB |
Posibilidad de conectar accesorios | ratón USB, adaptador Wi-Fi (USB) |
Configuración Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
Sensibilidad a la luz | 1120 mV con 1/30 s |
Relación señal/ruido | 0,15 mV a 1/30 s |
Tiempo de exposición | 0,06 ms – 918 ms |
Grabación de vídeo | ✓ |
Frecuencia de fotogramas, fps para cada resolución | 60 a 1920x1080 (HDMI), 25 a 1920x1080 (WiFi) |
Lugar de instalación | tubo trinocular, tubo ocular en sustitución de un ocular |
Formato de foto | *.jpg |
Formato de vídeo | *.asf |
Intervalo espectral, nm | 380–650 (filtro IR) |
Tipo de obturador | obturador rodante |
Software | HDMI: integrado; USB: MAGUS View |
Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 4 GB de RAM, puerto USB 2.0, RJ45, CD-ROM, pantalla de 19" o mayor |
Tipo de montura | montura C |
Cuerpo | aluminio macizo |
Fuente de alimentación para cámara | adaptador de CA de 12 V, 1 A |
Especificaciones del adaptador de corriente CA | entrada de corriente: voltaje de CA 100–240 V, 50/60 Hz, salida de corriente: voltaje de CC 12 V/1 A |
Rango de temperaturas de funcionamiento de la cámara, °C | -10...+50 |
Intervalo de humedad de funcionamiento, % | 30 — 80 |
Monitor | |
Tipo de matriz | IPS |
Diagonal de pantalla, pulgadas | 13.3 |
Resolución de pantalla, px | 1920x1080 (Full HD) |
Relación de aspecto | 16:9 |
Brillo, cd/m² | 400 |
Número de colores mostrados | 16,7 millones |
Contraste | 1000:1 |
Ángulo de visualización horizontal/vertical, ° | 178/178 |
Tamaño del área visible de la pantalla (ancho x alto), mm | 295x165 |
Tamaño de píxel (ancho x alto), mm | 0,154x0,154 |
Frecuencia de fuente óptica, Hz | 60 |
Tipo de iluminación de fondo de la matriz | LED |
Vida útil de la iluminación de fondo LED, h | 50000 |
Interfaz | HDMI |
Intervalo de temperatura de funcionamiento, °C | -15...+55 |
Intervalo de humedad de funcionamiento, % | 10 — 90 |
Alimentación | CA 110–220 V, CC 5–12 V/1 A (Tipo C) |
Consumo de energía, W | 12 (máx.) |
