Portaobjetos de calibración MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5)

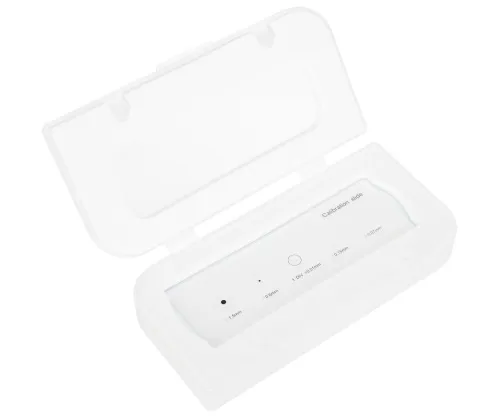

Portaobjetos de calibración para microscopios.

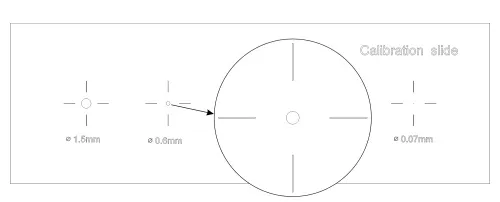

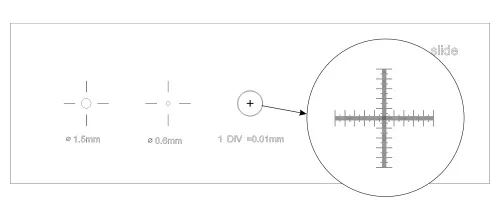

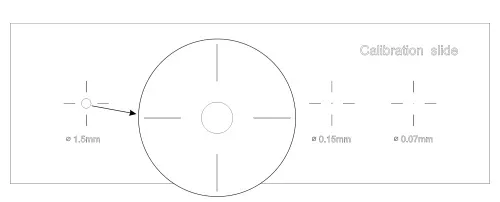

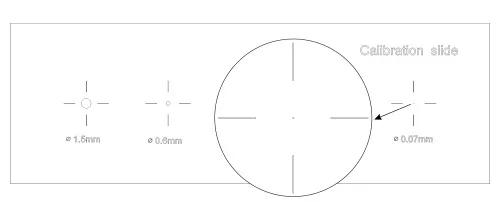

El portaobjetos tiene grabados cuatro círculos de 0,07 mm, 0,15 mm, 0,6 mm y 1,5 mm de diámetro. En el centro del portaobjetos, hay retículas: escalas micrométricas horizontales y verticales de 100 divisiones. La división de la escala es de 0,01 mm y la longitud de cada escala es de 1 mm.
El portaobjetos de calibración (micrómetro de platina) se utiliza para determinar el aumento, el campo de visión lineal del microscopio y el valor de división de las escalas y retículas del ocular.
Con una cámara digital, el portaobjetos se utiliza para calibrar el software de análisis de imágenes para cada objetivo.

Calibración del software de análisis de imágenes

La calibración se realiza para cada objetivo que se utilizará en las observaciones. El portaobjetos de calibración se utiliza para determinar el factor de calibración para el software de análisis de imágenes.

Procedimiento de calibración:

1. Fije el portaobjetos de calibración en la platina del microscopio.
2. Seleccione el objetivo deseado y ajuste la resolución máxima de la cámara.
3. Obtenga una imagen de contraste de la platina en la pantalla del monitor y capture la imagen.
4. Seleccione el modo "Calibración" en el software de análisis de imágenes.
5. Haga clic con el ratón para definir la distancia visible máxima entre la primera y la última división de la escala.
6. Introduzca el tamaño de la escala resultante en unidades reales en el software de análisis de imágenes.
7. Introduzca el nombre de calibración especificando el aumento actual del objetivo.
8. Compruebe el resultado: en el modo "Medición", mida algunas divisiones de las escalas del portaobjetos de calibración en unidades reales.
9. El software de análisis de imágenes guardará el factor de calibración con el nombre seleccionado. Después de eso, convertirá automáticamente los resultados a las unidades de medida seleccionadas.

Calibración de la escala del ocular

La calibración de la escala del ocular se realiza para cada objetivo que se utilizará en las observaciones. El portaobjetos de calibración se debe colocar en la platina y el microscopio se debe enfocar en la escala de medición. El ocular se debe girar en el tubo ocular hasta que las escalas del portaobjetos y del ocular estén alineadas en paralelo.

Si utiliza objetivos de bajo aumento, debe calcular cuántas divisiones de la escala integrada en el ocular caben en la escala de medición del portaobjetos.
Si utiliza objetivos de aumento medio y alto, debe calcular cuántas divisiones de la escala del portaobjetos caben en la escala del ocular.

El cálculo para cada objetivo se realiza según la fórmula:
Е=ТL/A, donde
E – valor de división del ocular
Т – valor de división de la platina especificado en el micrómetro de platina (0,01 mm)
L – número de divisiones del micrómetro de platina
А – número de divisiones de la escala del ocular.

Se deben anotar los valores resultantes de calcular la división de escala del ocular para cada objetivo.

Al medir un objeto, primero debe contar el número de divisiones de la escala del ocular que el objeto abarca. El resultado se multiplica por el valor de escala previamente calculado para el objetivo seleccionado. El valor resultante será el verdadero valor lineal del objeto.
