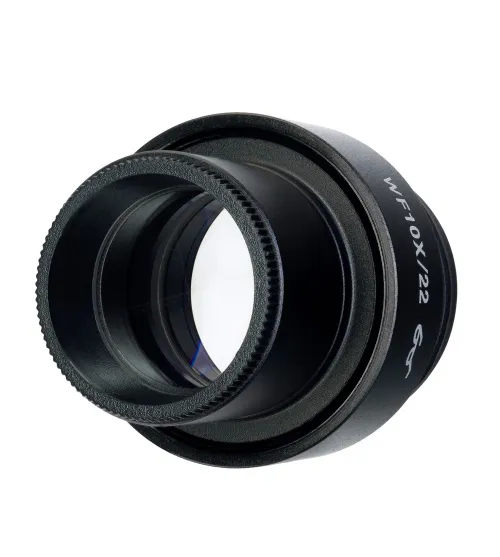

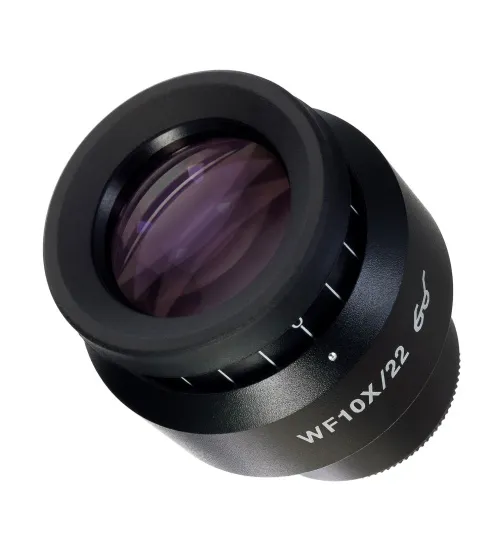

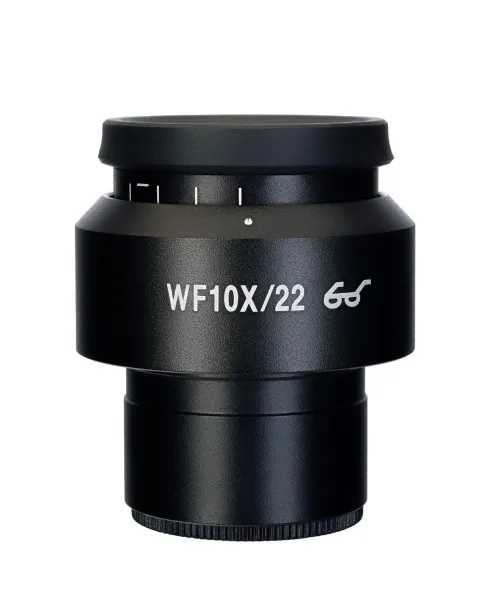

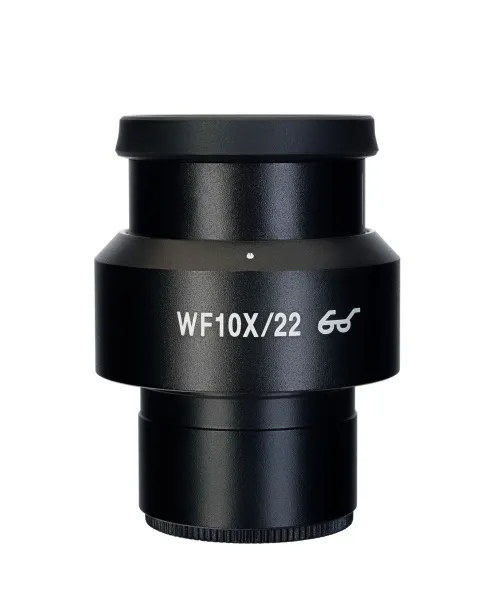

Ocular con escala de medición MAGUS SD10S 10х/22 mm (D 30 mm)
Ocular con escala de medición MAGUS SD10S 10х/22 mm (D 30 mm)
ID de producto | 83499 |
Marca | MAGUS |
Garantía | 0,5 |
EAN | 5905555019642 |
Tamaño de paquete (LxAn.xAl.) | 4x4x6 cm |
Peso del envío | 0.9 kg |

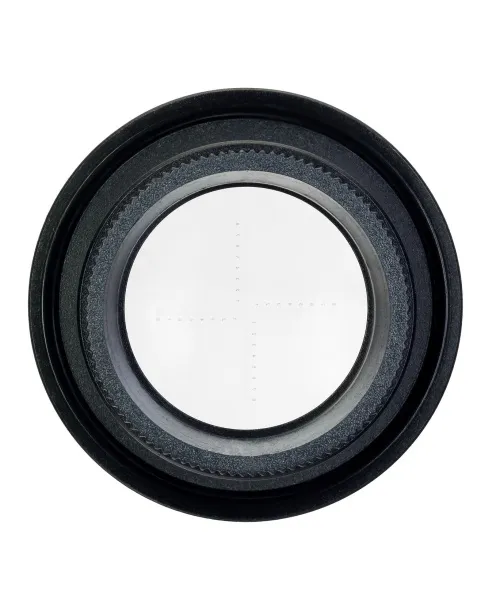

El ocular con escala de medición se utiliza para medir el tamaño de las muestras observadas y sus estructuras en unidades lineales: milímetros o micras. El ocular se instala en sustitución de un ocular estándar de 10x. La escala de medición está situada en el plano del diafragma de campo, con divisiones de 0,1 mm. Diámetro del ocular: 30 mm.
Preparación
Antes de medir, es necesario calibrar la escala del ocular para cada aumento del objetivo que se vaya a utilizar. Para ello es necesario un portaobjetos de calibración: micrómetro de platina con una escala. Para un microscopio estereoscópico, recomendamos utilizar un portaobjetos de calibración con una división de escala de 0,1 mm. El portaobjetos de calibración se debe colocar en la platina y el microscopio se debe enfocar en la escala de medición. El ocular se gira en el tubo del ocular hasta que las escalas del portaobjetos y del ocular queden paralelas entre sí.
Cálculo del valor de incremento de la escala integrada en el ocular para cada aumento del objetivo
El cálculo para cada aumento del objetivo se realiza según la fórmula: E=TL/A, donde: E = división de la escala del ocular; T = división de la escala micrométrica de la platina marcada en el micrómetro de platina (0,01 mm); L = número de divisiones en el micrómetro de platina; A = número de divisiones en la escala del ocular.
Se deben anotar los valores resultantes de calcular la división de escala del ocular para cada aumento del objetivo.
Cálculo del verdadero tamaño lineal de un objeto
Al medir un objeto, primero debe contar el número de divisiones de la escala del ocular que el objeto abarca. El resultado se multiplica por el valor de escala previamente calculado para el aumento de objetivo seleccionado. El valor resultante será el verdadero valor lineal del objeto.
Compatibilidad:
- Estereomicroscopio MAGUS Stereo 7B
- Estereomicroscopio MAGUS Stereo 7T
- Estereomicroscopio MAGUS Stereo 8B
- Estereomicroscopio MAGUS Stereo 8T
- Cabezal de microscopio MAGUS Stereo 7BH
- Cabezal de microscopio MAGUS Stereo 7TH
- Cabezal de microscopio MAGUS Stereo 8BH
- Cabezal de microscopio MAGUS Stereo 8TH
Especificaciones | |
---|---|
Material de las lentes | vidrio óptico |
Ampliación, x | 10 |
Diámetro del campo de visión, mm | 22 |
Ajuste de dioptrías | + |
Divisiones de escalas, mm | 0,1 |
Diámetro del ocular, mm | 30 |
