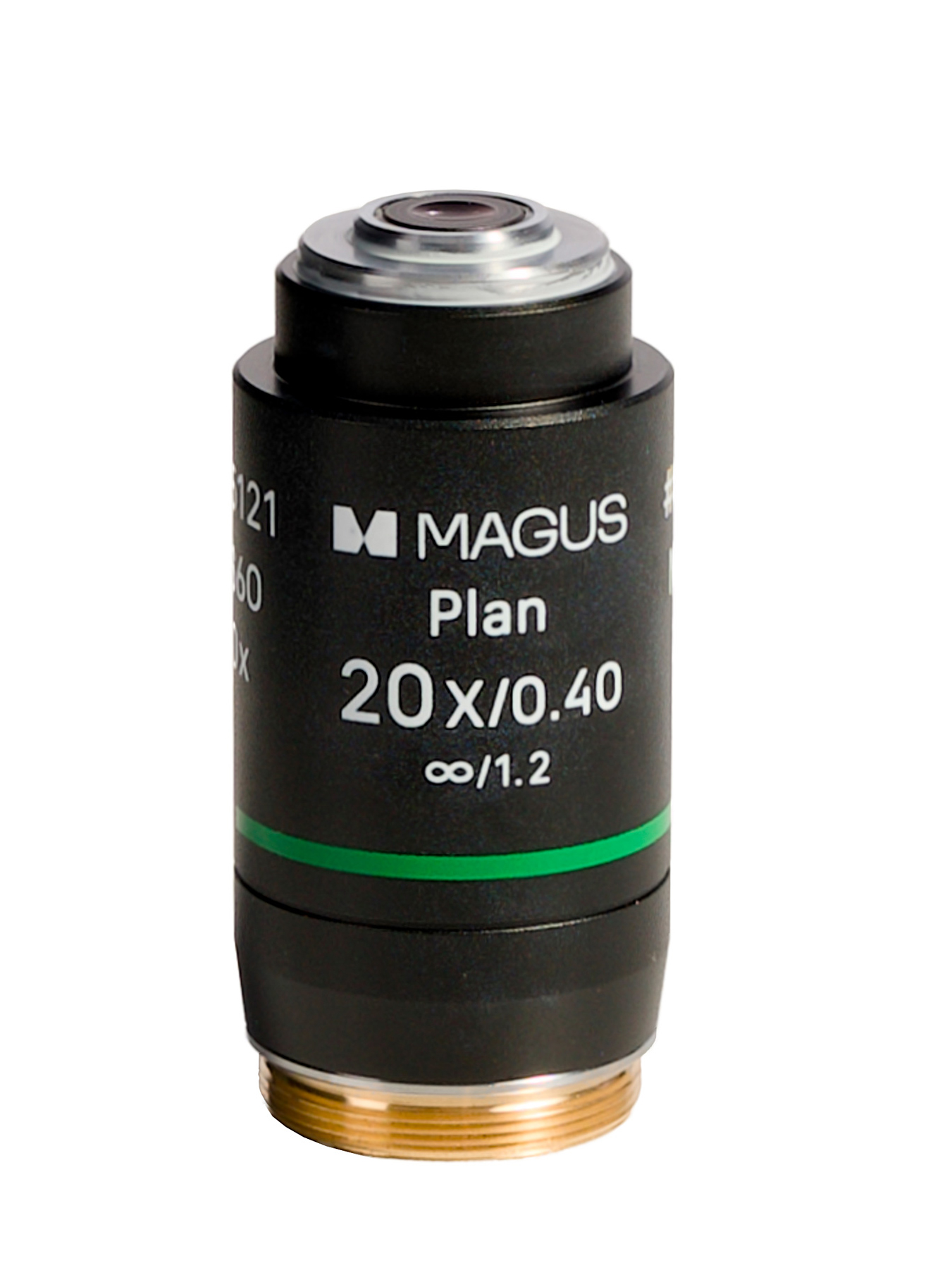

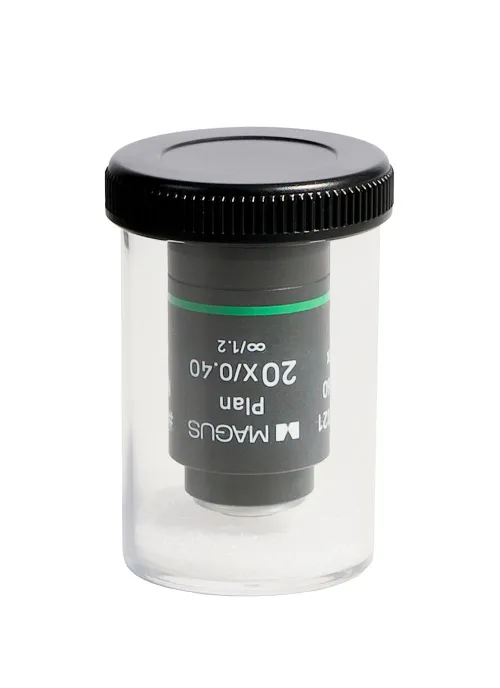

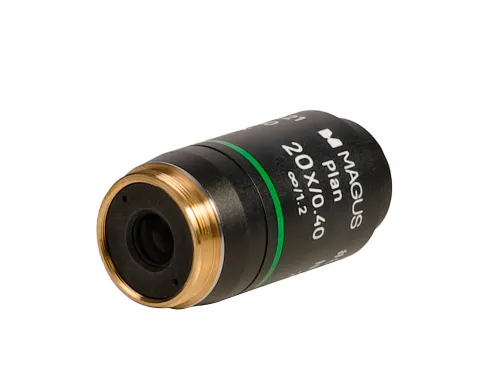

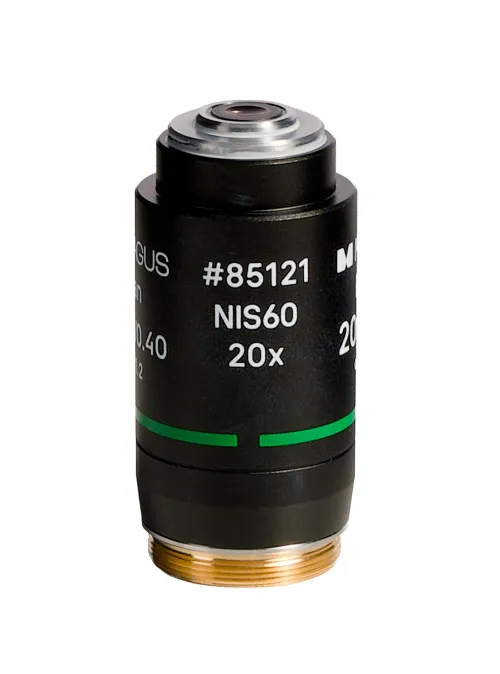

Objetivo MAGUS 20PL60V Plan 20х/0,40 ∞/1,2 H60 mm

Objetivo para observaciones de campo claro. El kit del microscopio MAGUS Bio V360 incluye objetivos de fase. La lente interior de un objetivo de este tipo tiene grabado un anillo de película metálica, necesario para las observaciones de contraste de fase. La película metálica proporciona un desplazamiento de fase de un cuarto de longitud de onda con respecto al resto de la luz y reduce la transmisión de la luz. Por lo tanto, se recomiendan objetivos sin placas de fase para este tipo de observaciones.

El límite de resolución del objetivo 20х/0,40 es de 0,69 µm. Las aberraciones cromáticas se corrigen para el azul y el rojo, la aberración esférica para el verde, y la curvatura del campo se corrige para el 90 % del diámetro del campo de visión.

El objetivo está diseñado específicamente para la longitud del tubo con corrección al infinito. La distancia parafocal es de 60 mm. Cuando se utiliza un ocular 10/22 mm, el diámetro del campo de visión es de 1,1 mm. El objetivo se utiliza para realizar trabajos con placas con un fondo de 1,2 mm de grosor.

El límite inferior del aumento útil del microscopio, cuando se utiliza un objetivo 20x, es de 200x. Un aumento inferior no permite distinguir los detalles de la muestra cuya imagen forma el objetivo. El límite superior del aumento útil, cuando se utiliza un objetivo de 20 aumentos, es de 400 aumentos. Los aumentos superiores se consideran "inútiles", ya que no proporcionan ningún detalle nuevo en la imagen de la muestra. Con un objetivo de 20x/0,40, utilice los oculares con un aumento de 10x a 20x.

Los objetivos plano acromáticos forman una imagen que tiene el mismo enfoque en el centro y en los bordes y, por lo tanto, la distorsión es despreciable. Esta resistencia se utiliza para obtener imágenes digitales y combinarlas con oculares de campo amplio con un campo de visión de 22 mm.

Compatibilidad:

• Microscopio biológico invertido MAGUS Bio V360
